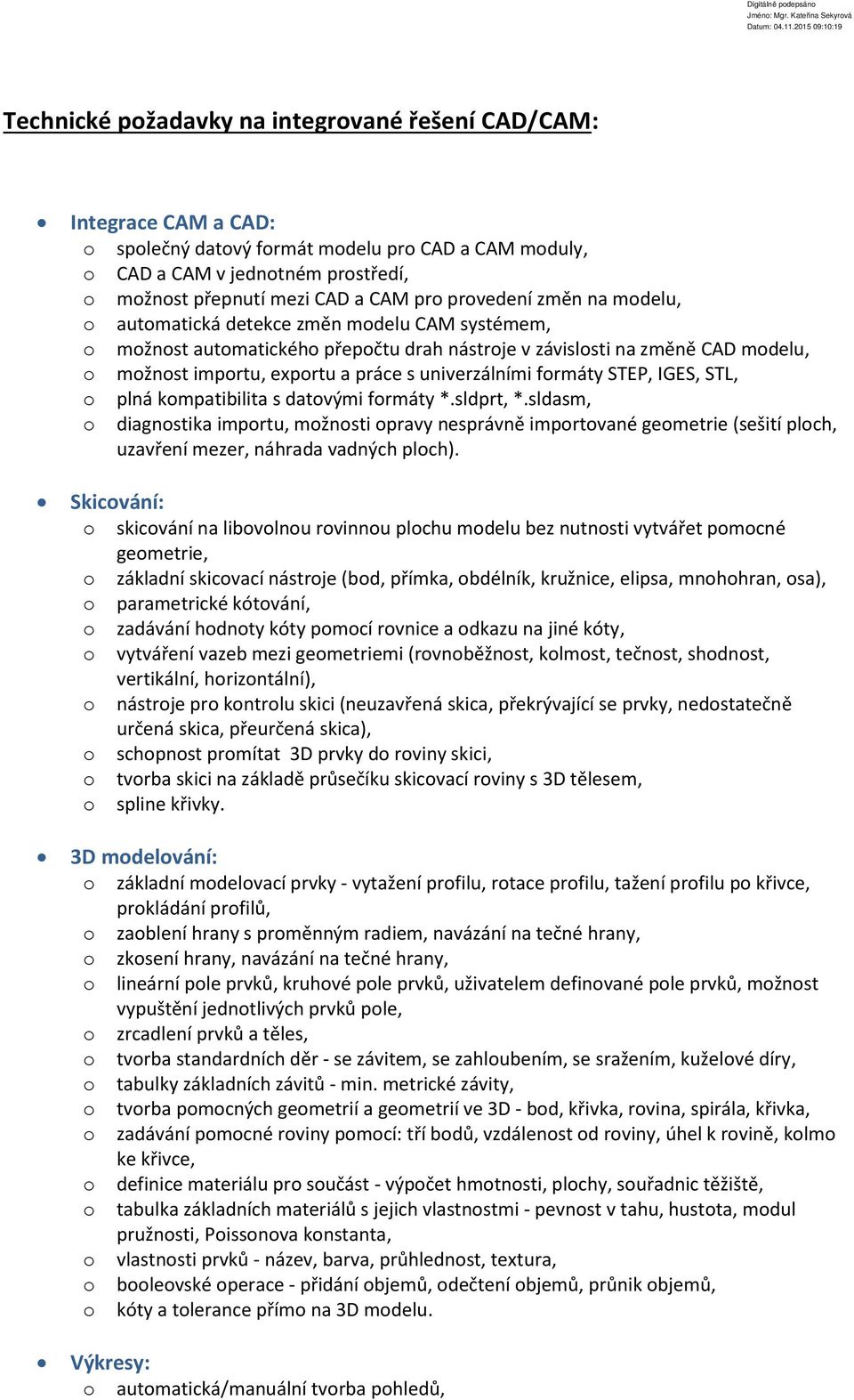

Technické požadavky na integrované řešení CAD/CAM:

Transkript

1 Technické pžadavky na integrvané řešení CAD/CAM: Integrace CAM a CAD: splečný datvý frmát mdelu pr CAD a CAM mduly, CAD a CAM v jedntném prstředí, mžnst přepnutí mezi CAD a CAM pr prvedení změn na mdelu, autmatická detekce změn mdelu CAM systémem, mžnst autmatickéh přepčtu drah nástrje v závislsti na změně CAD mdelu, mžnst imprtu, exprtu a práce s univerzálními frmáty STEP, IGES, STL, plná kmpatibilita s datvými frmáty *.sldprt, *.sldasm, diagnstika imprtu, mžnsti pravy nesprávně imprtvané gemetrie (sešití plch, uzavření mezer, náhrada vadných plch). Skicvání: skicvání na libvlnu rvinnu plchu mdelu bez nutnsti vytvářet pmcné gemetrie, základní skicvací nástrje (bd, přímka, bdélník, kružnice, elipsa, mnhhran, sa), parametrické kótvání, zadávání hdnty kóty pmcí rvnice a dkazu na jiné kóty, vytváření vazeb mezi gemetriemi (rvnběžnst, klmst, tečnst, shdnst, vertikální, hrizntální), nástrje pr kntrlu skici (neuzavřená skica, překrývající se prvky, nedstatečně určená skica, přeurčená skica), schpnst prmítat 3D prvky d rviny skici, tvrba skici na základě průsečíku skicvací rviny s 3D tělesem, spline křivky. 3D mdelvání: základní mdelvací prvky - vytažení prfilu, rtace prfilu, tažení prfilu p křivce, prkládání prfilů, zablení hrany s prměnným radiem, navázání na tečné hrany, zksení hrany, navázání na tečné hrany, lineární ple prvků, kruhvé ple prvků, uživatelem definvané ple prvků, mžnst vypuštění jedntlivých prvků ple, zrcadlení prvků a těles, tvrba standardních děr - se závitem, se zahlubením, se sražením, kuželvé díry, tabulky základních závitů - min. metrické závity, tvrba pmcných gemetrií a gemetrií ve 3D - bd, křivka, rvina, spirála, křivka, zadávání pmcné rviny pmcí: tří bdů, vzdálenst d rviny, úhel k rvině, klm ke křivce, definice materiálu pr sučást - výpčet hmtnsti, plchy, suřadnic těžiště, tabulka základních materiálů s jejich vlastnstmi - pevnst v tahu, hustta, mdul pružnsti, Pissnva knstanta, vlastnsti prvků - název, barva, průhlednst, textura, blevské perace - přidání bjemů, dečtení bjemů, průnik bjemů, kóty a tlerance přím na 3D mdelu. Výkresy: autmatická/manuální tvrba phledů,

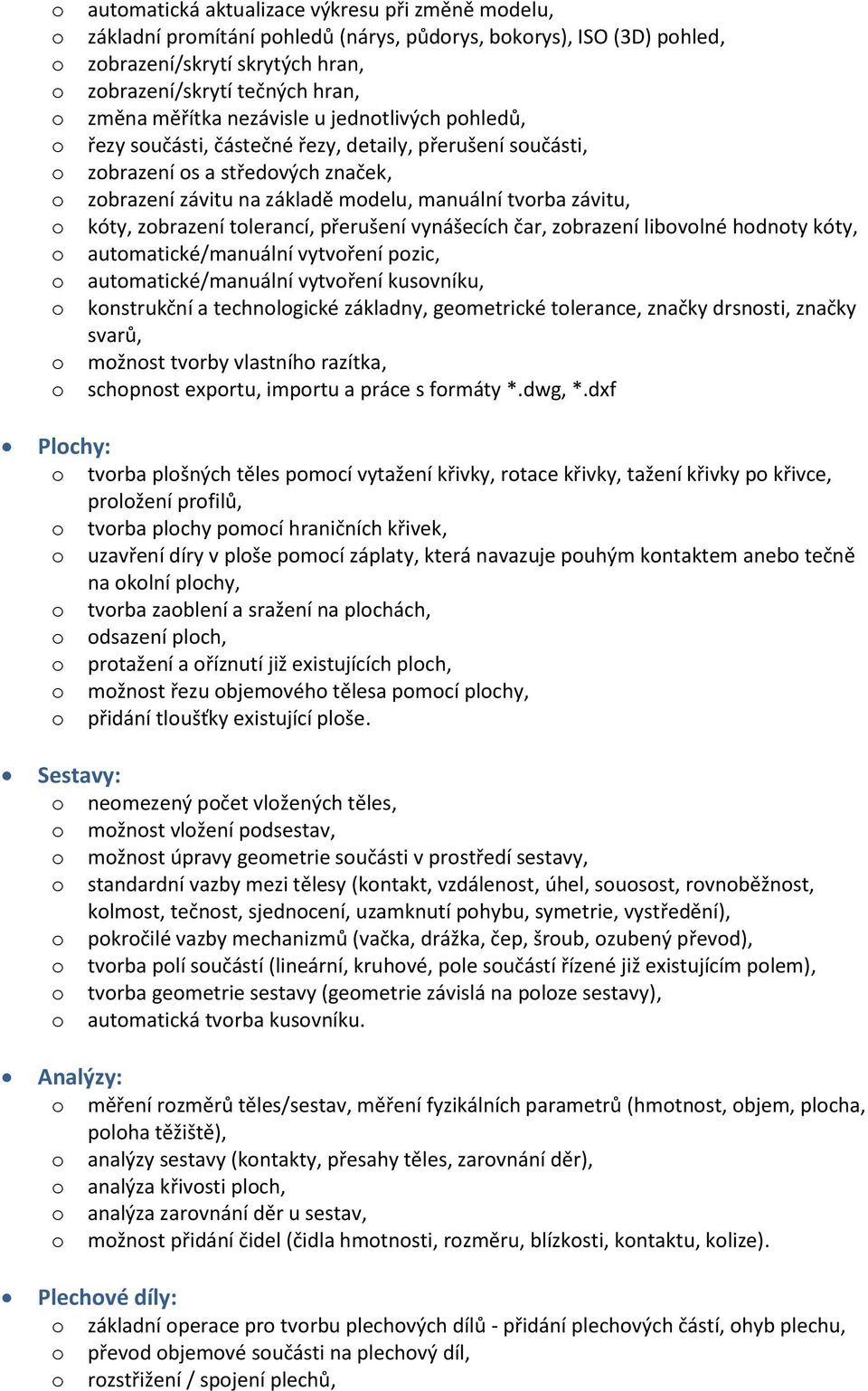

2 autmatická aktualizace výkresu při změně mdelu, základní prmítání phledů (nárys, půdrys, bkrys), ISO (3D) phled, zbrazení/skrytí skrytých hran, zbrazení/skrytí tečných hran, změna měřítka nezávisle u jedntlivých phledů, řezy sučásti, částečné řezy, detaily, přerušení sučásti, zbrazení s a středvých značek, zbrazení závitu na základě mdelu, manuální tvrba závitu, kóty, zbrazení tlerancí, přerušení vynášecích čar, zbrazení libvlné hdnty kóty, autmatické/manuální vytvření pzic, autmatické/manuální vytvření kusvníku, knstrukční a technlgické základny, gemetrické tlerance, značky drsnsti, značky svarů, mžnst tvrby vlastníh razítka, schpnst exprtu, imprtu a práce s frmáty *.dwg, *.dxf Plchy: tvrba plšných těles pmcí vytažení křivky, rtace křivky, tažení křivky p křivce, prlžení prfilů, tvrba plchy pmcí hraničních křivek, uzavření díry v plše pmcí záplaty, která navazuje puhým kntaktem aneb tečně na klní plchy, tvrba zablení a sražení na plchách, dsazení plch, prtažení a říznutí již existujících plch, mžnst řezu bjemvéh tělesa pmcí plchy, přidání tlušťky existující plše. Sestavy: nemezený pčet vlžených těles, mžnst vlžení pdsestav, mžnst úpravy gemetrie sučásti v prstředí sestavy, standardní vazby mezi tělesy (kntakt, vzdálenst, úhel, susst, rvnběžnst, klmst, tečnst, sjedncení, uzamknutí phybu, symetrie, vystředění), pkrčilé vazby mechanizmů (vačka, drážka, čep, šrub, zubený převd), tvrba plí sučástí (lineární, kruhvé, ple sučástí řízené již existujícím plem), tvrba gemetrie sestavy (gemetrie závislá na plze sestavy), autmatická tvrba kusvníku. Analýzy: měření rzměrů těles/sestav, měření fyzikálních parametrů (hmtnst, bjem, plcha, plha těžiště), analýzy sestavy (kntakty, přesahy těles, zarvnání děr), analýza křivsti plch, analýza zarvnání děr u sestav, mžnst přidání čidel (čidla hmtnsti, rzměru, blízksti, kntaktu, klize). Plechvé díly: základní perace pr tvrbu plechvých dílů - přidání plechvých částí, hyb plechu, převd bjemvé sučásti na plechvý díl, rzstřižení / spjení plechů,

3 hyb plechvých sučástí, standardní prvky (díry, větrání), tvrba lemů / brub, tvrba zlmů plechu, rzvin sučásti d rviny. Frmy: autmatická/manuální tvrba dělící křivky, rzdělení pvrchů na základě směru tevření frmy, tvrba dělícíh pvrchu, analýza vhdnsti tvaru/dělící rviny, tvrba bčních jader, vlžení standardizvaných prvků. Svařvání: vkládání různých typů svarů, zbrazení svaru ve 3D, zbrazení značek svarů na výkrese dle nrmy ISO, tvrba kusvníku plechvých dílů. CAM: definice upínacích přípravků brbku (upínky, svěrák, ), mžnst změny v rámci perace, definice pltvaru jak libvlný 3D tvar, jak brysvý kvádr mdelu neb jak válec, mžnst práce s více suřadnými systémy brbku, vlba bezpečné Z rviny pr přejezdy nástrje, definice základních tvarů nástrjů - válcvá fréza, kulvá fréza, tridní fréza, úksvá fréza, závitvá fréza, navrtávák, vrták, záhlubník, výhrubník/výstružník, závitník, sustružnické nástrje, výpčet nejmenší mžné délky nástrje, definice nástrjvých upínačů, mžnst tvrby katalgů nástrjů a upínačů, tvrba databáze řezných pdmínek, uživatelská definice tvaru nástrje, uživatelská definice tvaru nástrjvéh upínače, hlídání klizních stavů mezi řeznu částí nástrje, stpku nástrje, nástrjvým upínačem, brbkem, pltvarem a upínačem vzájemně, transfrmace vytvřených drah nástrje - psunutí, zrcadlení, překlpení, becně v prstru, definice uživatelských nájezdů a djezdů nástrje, mžnst definvání základních nastavení jedntlivých perací d šabln - tvrba katalgu perací, tvrba sdružených perací pr základní technlgické úkny jak je vrtání, vystružvání, závitvání, plměrvé krekce/3d krekce nástrje, ukládání výsledku brábění d externíh subru (*.stl, *.cgr, ) Operace 2.5ax frézvání frézvání rvinných plch, knturvé frézvání,

4 frézvání drážek, frézvání pdél křivky gravírvání, frézvání uzavřených/tevřených kapes, autmatická detekce kapes, vrtací cykly, závitvací cykly, trchidální brábění (mžnst definice tvaru trchidy), tvrba ptimalizvaných drah se schpnstí udržet knstantní zatížení nástrje ve 2D, autmatická detekce sražení hran. Operace 3ax frézvání hrubvací cykly, autmatické zbytkvé hrubvání, tvrba ptimalizvaných drah se schpnstí udržet knstantní zatížení nástrje ve 3D, dknčvání s knstantním bčním krkem (řádkvání), dknčvání s knstantním krkem v se Z, dknčvání plchy rvnběžně s křivku, klm ke křivce, mezi křivkami, dknčvání plchy p spirálních drahách, kutvé brábění, autmatické rzdělení bráběné blasti na základě strmsti plchy, autmatické detekce nebrbených plch a jejich dknčvání. Operace 5ax frézvání mžnst pužití 2,5ax a 3ax perací v indexvaném režimu (3+2 sé brábění), základní způsby plynuléh řízení sy nástrje: přes bd, přes křivku, klm ke křivce, tečně k plše, relativní úhly k nrmále plchy, brábění plch v 5ax pdél křivky, napříč křivce, mezi křivky, knstantní Z, p spirále, řádkvání, brábění pdél křivky frézvání špičku nástrje, frézvání bkem nástrje, kntrla klizí a pdříznutí schpnst autmatické pravy djetím/naklpením nástrje resp. uknčení výpčtu, autmatická detekce klize nástrjvéh držáku a uhýbání držáku, funkce pr brábění turbínvých lpatek, funkce pr brábění rzváděcích kl turbkmpresrů, vícesé hrubvání, vícesé vrtání, vlby knfigurace s pr vícesé perace (přednstní natčení strje). Operace sustružení: autmatická/manuální tvrba kntury rtačních sučástí, čelní sustružení hrubvání / dknčvání, pdélné sustružení hrubvání / dknčvání, vrtání v se brbku rtace brbku, vrtání mimsé rtace nástrje, zapichvání, upichvání, sustružení s naklápěním sustružnickéh nástrje, závitvání vnitřní / vnější, pdpra sustružení dvěma nástrji sučasně synchrnizace hrníh a spdníh suprtu. Ovládání strje: mžnst přidání phybů strje ve všech sách,
