1. práce z mechaniky statika, pružnost a pevnost
|
|
|
- Pavlína Matějková
- před 9 lety
- Počet zobrazení:
Transkript

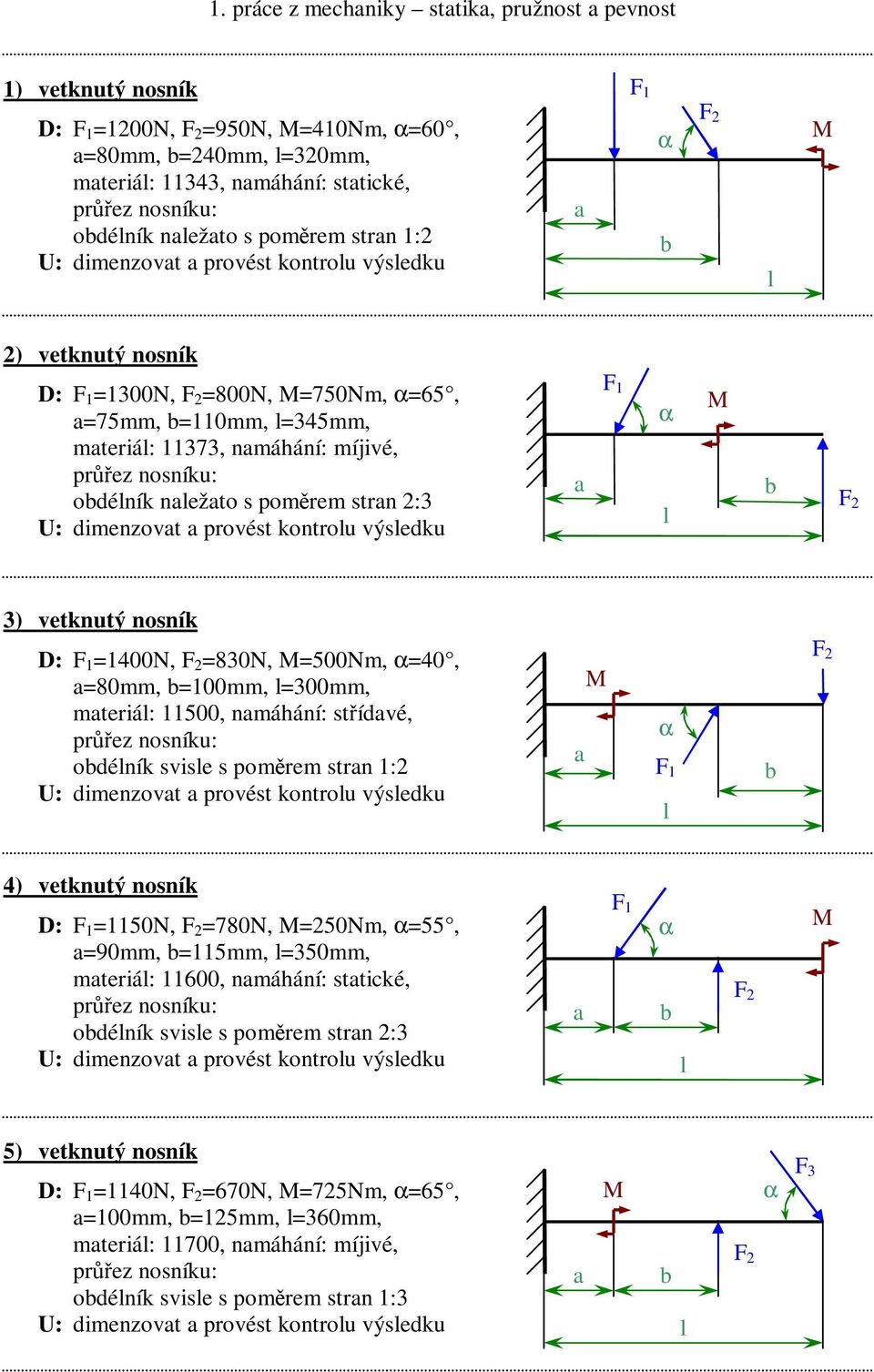

1 1. práe z mehniky sttik, pružnost pevnost 1) vetknutý nosník D: =1200N, =950N, =410Nm, =60, =80mm, =240mm, =320mm, mteriá: 11343, nmáhání: sttiké, odéník nežto s poměrem strn 1:2 2) vetknutý nosník D: =1300N, =800N, =750Nm, =65, =75mm, =110mm, =345mm, mteriá: 11373, nmáhání: míjivé, odéník nežto s poměrem strn 2:3 3) vetknutý nosník D: =1400N, =830N, =500Nm, =40, =80mm, =100mm, =300mm, mteriá: 11500, nmáhání: střídvé, odéník svise s poměrem strn 1:2 4) vetknutý nosník D: =1150N, =780N, =250Nm, =55, =90mm, =115mm, =350mm, mteriá: 11600, nmáhání: sttiké, odéník svise s poměrem strn 2:3 5) vetknutý nosník D: =1140N, =670N, =725Nm, =65, =100mm, =125mm, =360mm, mteriá: 11700, nmáhání: míjivé, odéník svise s poměrem strn 1:3 str.1

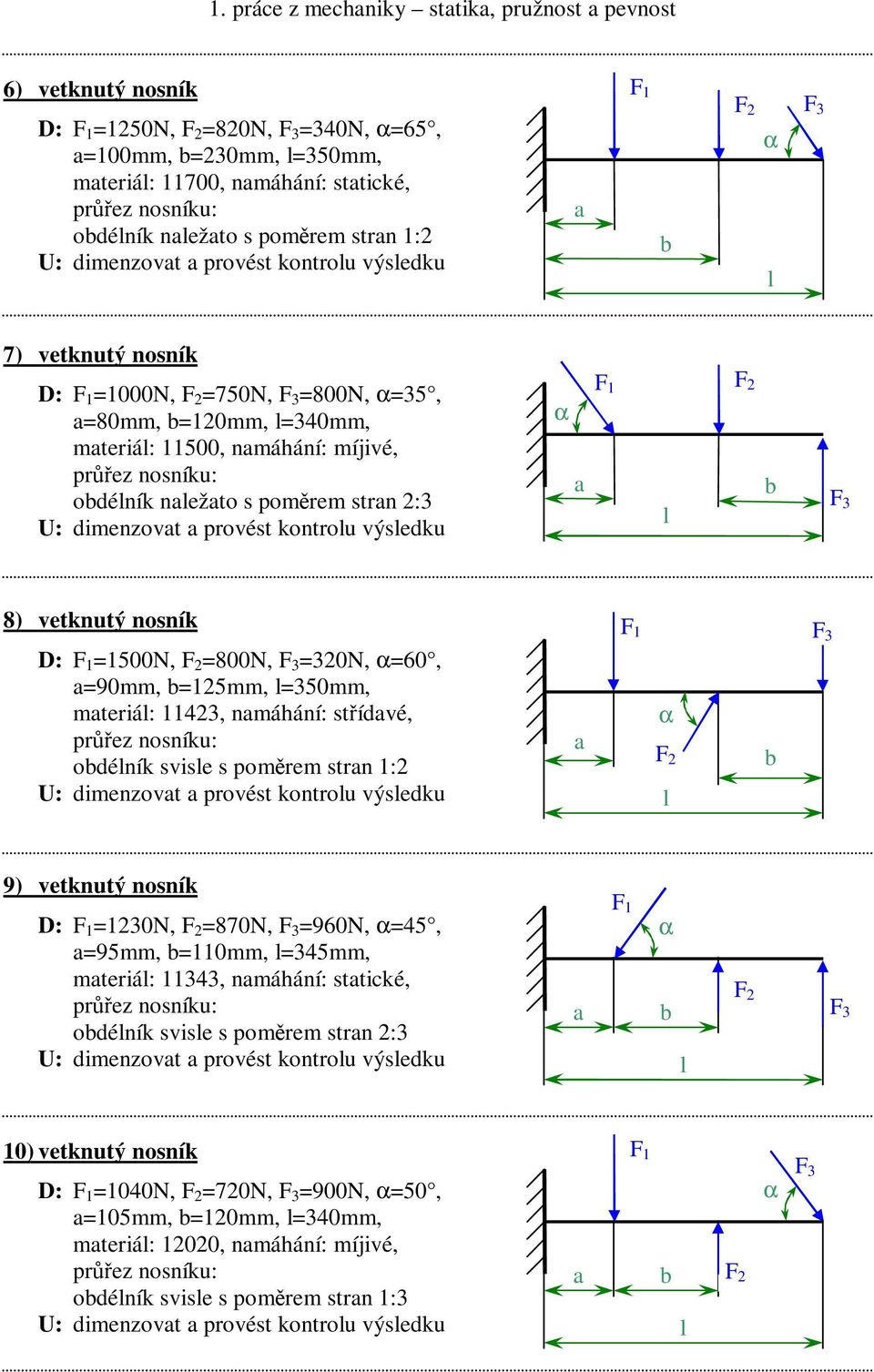

2 1. práe z mehniky sttik, pružnost pevnost 6) vetknutý nosník D: =1250N, =820N, =340N, =65, =100mm, =230mm, =350mm, mteriá: 11700, nmáhání: sttiké, odéník nežto s poměrem strn 1:2 7) vetknutý nosník D: =1000N, =750N, =800N, =35, =80mm, =120mm, =340mm, mteriá: 11500, nmáhání: míjivé, odéník nežto s poměrem strn 2:3 8) vetknutý nosník D: =1500N, =800N, =320N, =60, =90mm, =125mm, =350mm, mteriá: 11423, nmáhání: střídvé, odéník svise s poměrem strn 1:2 9) vetknutý nosník D: =1230N, =870N, =960N, =45, =95mm, =110mm, =345mm, mteriá: 11343, nmáhání: sttiké, odéník svise s poměrem strn 2:3 10) vetknutý nosník D: =1040N, =720N, =900N, =50, =105mm, =120mm, =340mm, mteriá: 12020, nmáhání: míjivé, odéník svise s poměrem strn 1:3 str.2

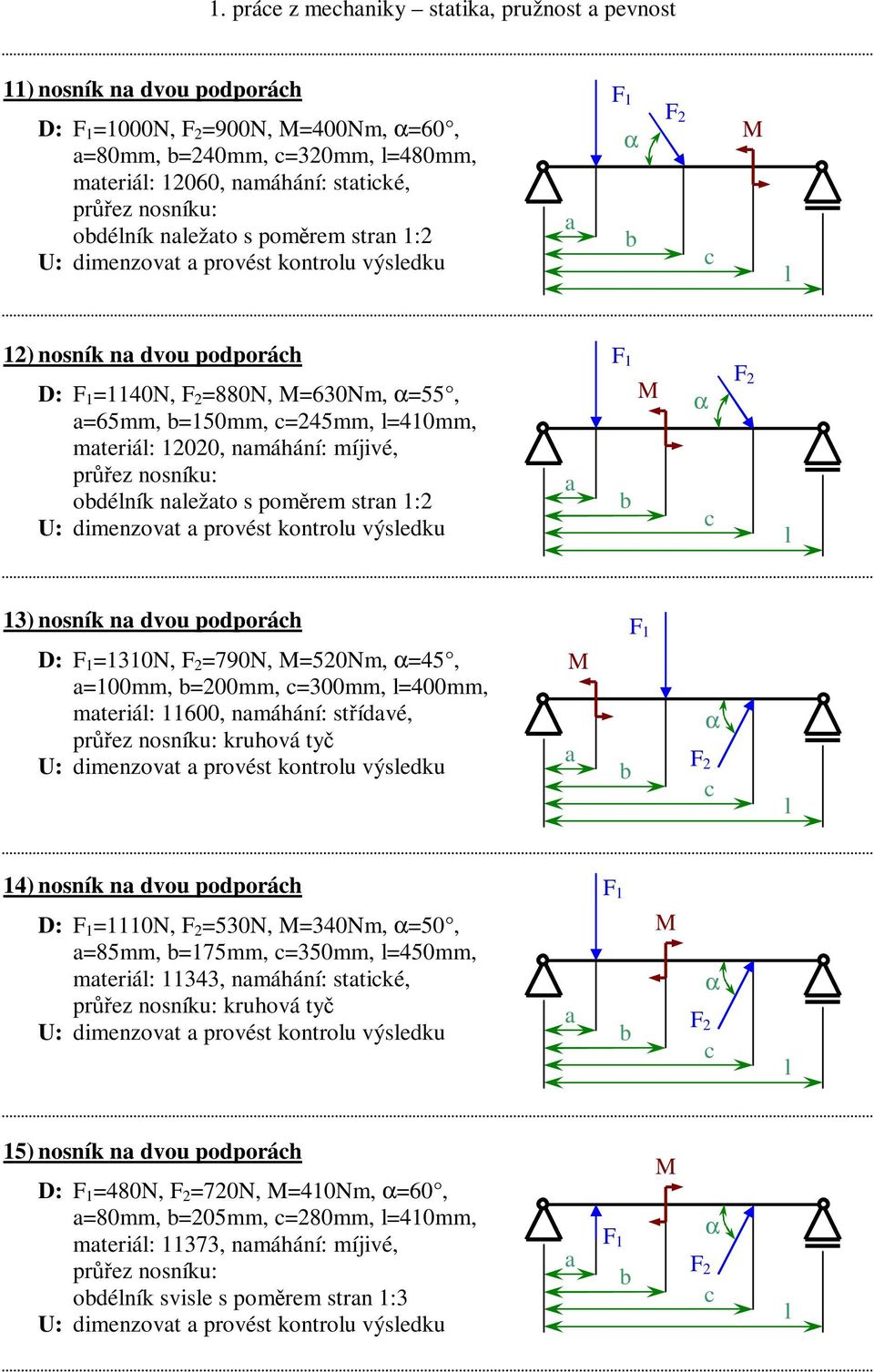

3 1. práe z mehniky sttik, pružnost pevnost 11) nosník n dvou podporáh D: =1000N, =900N, =400Nm, =60, =80mm, =240mm, =320mm, =480mm, mteriá: 12060, nmáhání: sttiké, odéník nežto s poměrem strn 1:2 12) nosník n dvou podporáh D: =1140N, =880N, =630Nm, =55, =65mm, =150mm, =245mm, =410mm, mteriá: 12020, nmáhání: míjivé, odéník nežto s poměrem strn 1:2 13) nosník n dvou podporáh D: =1310N, =790N, =520Nm, =45, =100mm, =200mm, =300mm, =400mm, mteriá: 11600, nmáhání: střídvé, kruhová tyč F 2 14) nosník n dvou podporáh D: =1110N, =530N, =340Nm, =50, =85mm, =175mm, =350mm, =450mm, mteriá: 11343, nmáhání: sttiké, kruhová tyč F 2 15) nosník n dvou podporáh D: =480N, =720N, =410Nm, =60, =80mm, =205mm, =280mm, =410mm, mteriá: 11373, nmáhání: míjivé, odéník svise s poměrem strn 1:3 F 2 str.3

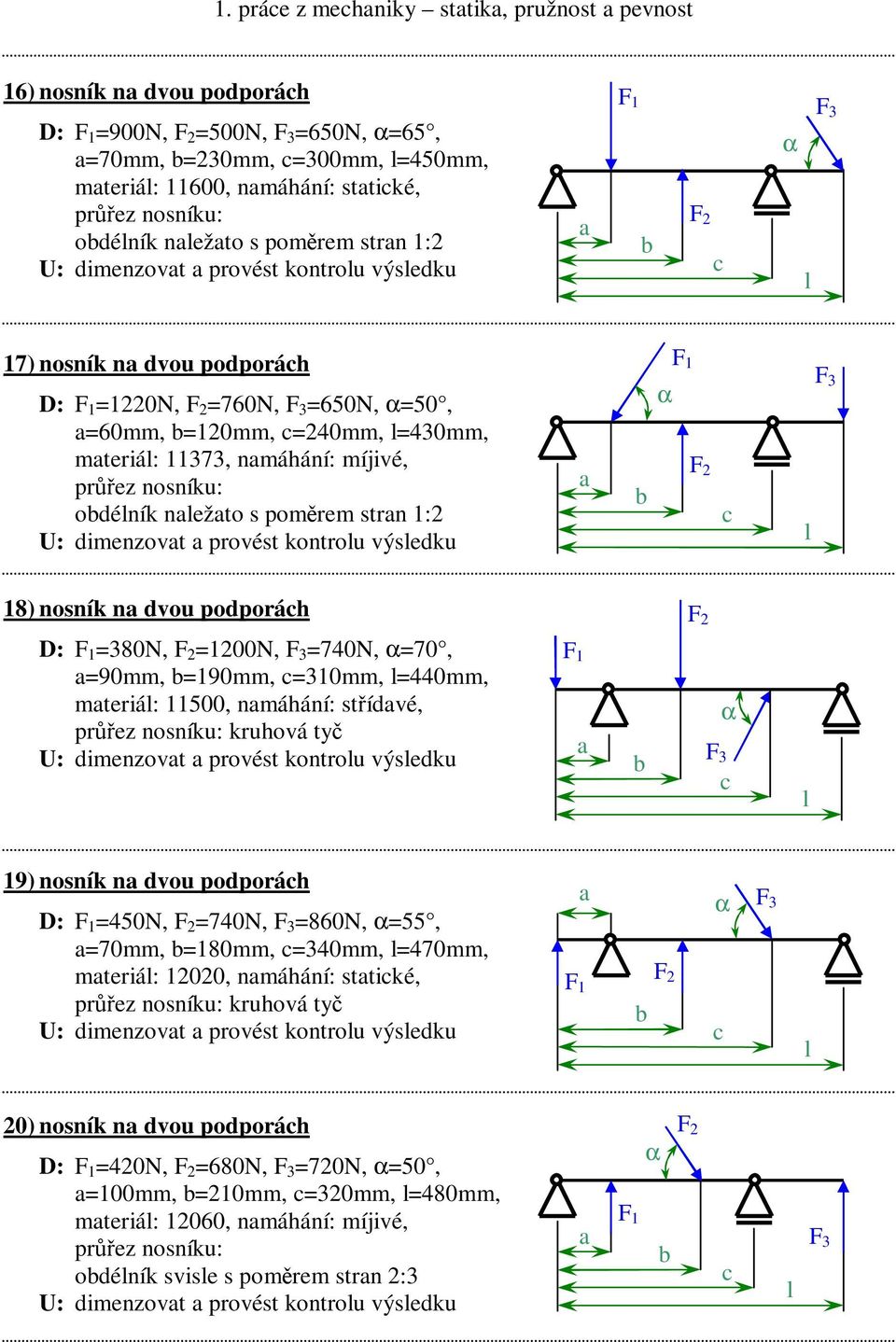

4 1. práe z mehniky sttik, pružnost pevnost 16) nosník n dvou podporáh D: =900N, =500N, =650N, =65, =70mm, =230mm, =300mm, =450mm, mteriá: 11600, nmáhání: sttiké, odéník nežto s poměrem strn 1:2 17) nosník n dvou podporáh D: =1220N, =760N, =650N, =50, =60mm, =120mm, =240mm, =430mm, mteriá: 11373, nmáhání: míjivé, odéník nežto s poměrem strn 1:2 18) nosník n dvou podporáh D: =380N, =1200N, =740N, =70, =90mm, =190mm, =310mm, =440mm, mteriá: 11500, nmáhání: střídvé, kruhová tyč 19) nosník n dvou podporáh D: =450N, =740N, =860N, =55, =70mm, =180mm, =340mm, =470mm, mteriá: 12020, nmáhání: sttiké, kruhová tyč 20) nosník n dvou podporáh D: =420N, =680N, =720N, =50, =100mm, =210mm, =320mm, =480mm, mteriá: 12060, nmáhání: míjivé, odéník svise s poměrem strn 2:3 str.4

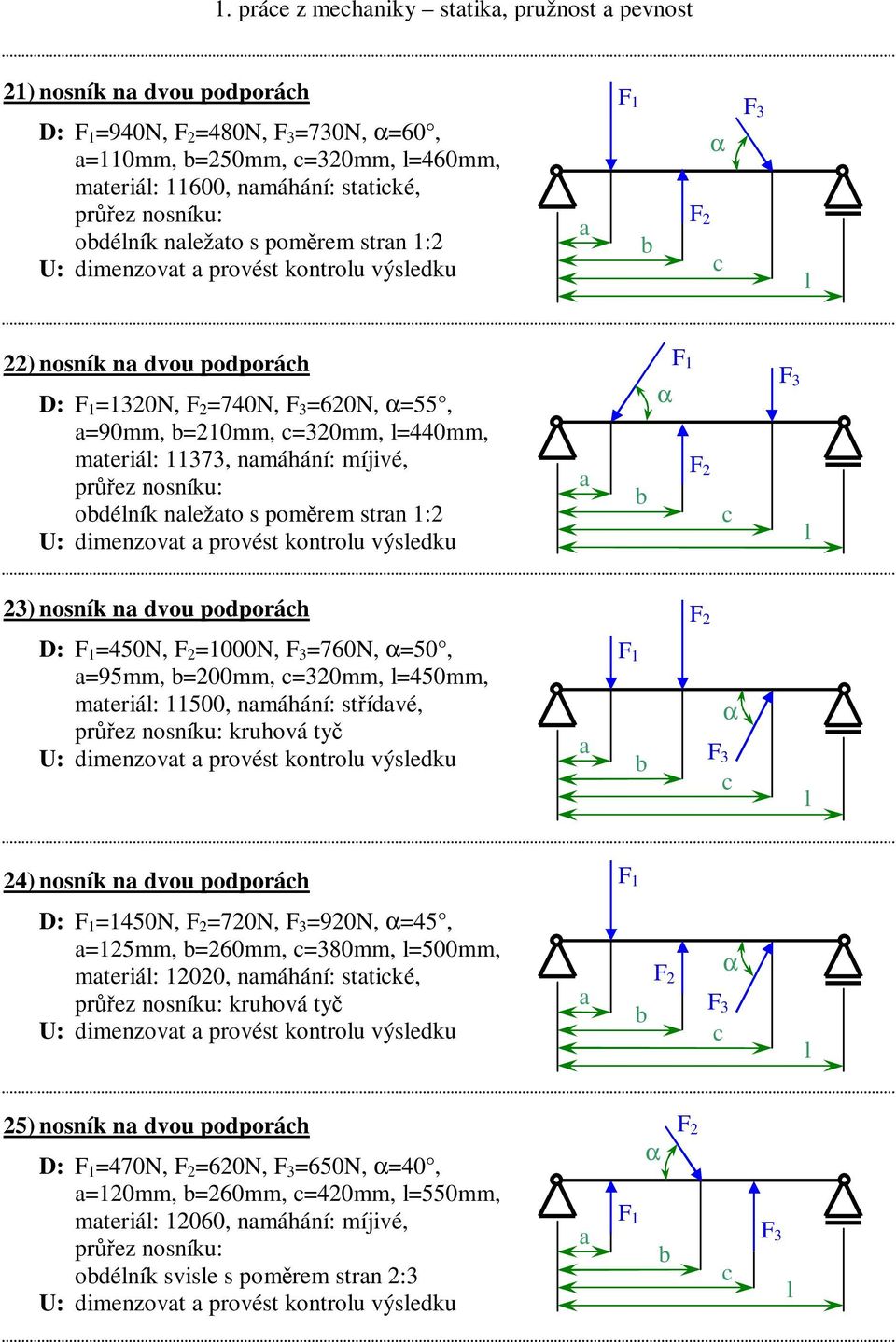

5 1. práe z mehniky sttik, pružnost pevnost 21) nosník n dvou podporáh D: =940N, =480N, =730N, =60, =110mm, =250mm, =320mm, =460mm, mteriá: 11600, nmáhání: sttiké, odéník nežto s poměrem strn 1:2 22) nosník n dvou podporáh D: =1320N, =740N, =620N, =55, =90mm, =210mm, =320mm, =440mm, mteriá: 11373, nmáhání: míjivé, odéník nežto s poměrem strn 1:2 23) nosník n dvou podporáh D: =450N, =1000N, =760N, =50, =95mm, =200mm, =320mm, =450mm, mteriá: 11500, nmáhání: střídvé, kruhová tyč 24) nosník n dvou podporáh D: =1450N, =720N, =920N, =45, =125mm, =260mm, =380mm, =500mm, mteriá: 12020, nmáhání: sttiké, kruhová tyč F 3 25) nosník n dvou podporáh D: =470N, =620N, =650N, =40, =120mm, =260mm, =420mm, =550mm, mteriá: 12060, nmáhání: míjivé, odéník svise s poměrem strn 2:3 str.5
