SINUMERIK ONE Virtuální

Transkript

1 Virtuální Frei Volně verwendbar Siemens AG 2019 siemens.com/sinumerik

2 / Strana 2 TIA na dosah 11/2019

3 /Open /3D /Operate /SIMIT Connector Strana 3 TIA na dosah 11/2019

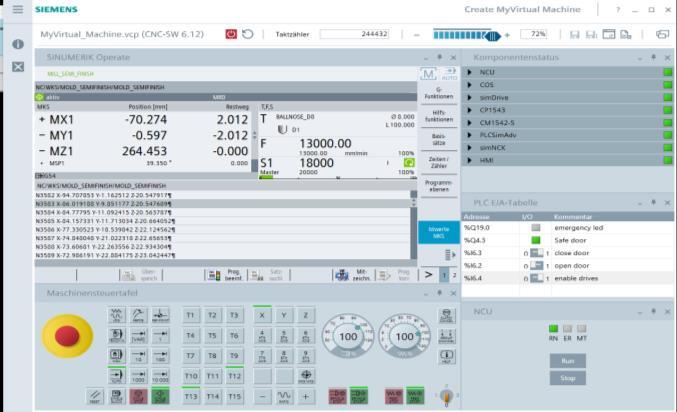

4 CMVM / Operate - virtuální testovací stanice SINUMERIK Vlastnost / Funkce SW platforma založená na PC Výhoda Nezavislé na HW, čase a ani místě Original SINUMERIK Operate Ověření aplikací HMI Original SINUMERIK CNC-SW PLC automat SIMATIC S7-1500F Virtuální uvedení do provozu z NCK dat Migrace stávajících projektů Integrovaná emulace měničů SINAMICS Integrovaný simulátor periférií Ověření Safety- Projektu (dbsi) Kontrola strojních projektů bez nutnosti hardwaru Virtuální správa času Přímočará architektura Rychlejší výsledky se simulací Opětovné použití pro koncového uživatele Virtuální v počátečním kroku procesu Zkrácení doby skutečného uvedení do provozu Strana 4 TIA na dosah 11/2019

5 - Možnosti produktu pro výrobce strojů Engineering & virtuální testování Engineering & virtuální testování s možností 3D 3D-Engineering elektro & strojní Engineering & Virtuální testování - otevřené Rychlejší Engineering s virtuální testovací stanicí Bezpečný Engineering s vyšší spolehlivostí díky 3D modelu stroje Rychlejší uvedení do provozu na skutečném stroji Významná úspora času díky nejvyšší přesnosti testu díky původním datům /Operate /3D /SIMIT Connector /Open Strana 8 TIA na dosah 11/2019

6 /3D /Operate Strana 10 TIA na dosah 11/2019

7 CMVM /3D Strana 11 TIA na dosah 11/2019

8 /Open /3D /Operate Strana 13 TIA na dosah 11/2019

9 CMVM /Open - Integrace do aplikací třetích stran /Operate SINUMERIK CNC-SW HMI SINUMERIK Operate PLC PLC SimAdv Create MyVirtual Machine /Open Správa: načíst, uložit, začít PLC: I/O Simulation (aplikace třetích stran) Obrobky, obrábění Ochrana proti kolizi Ukázka stroje Uživatelské rozhraní Drive Emulation NCK simnck NCK: Poloha, rychlost, konfigurace Řízení: bootování, resetu, rychlosti Strana TIA na dosah 11/2019

10 /Open /3D /Operate /SIMIT Connector Strana 16 TIA na dosah 11/2019

11 CMVM /SIMIT Connector se SIMITem /Operate HMI PLC NC Otevřenost PLC Otevřenost NC /SIMIT Connector SIMIT Simulační platforma Verhaltensmodell (Logik auf Basis von Signalen) 1 1 & Strana TIA na dosah 11/2019

12 /SIMIT Connector mit SIMIT Strana 18 TIA na dosah 11/2019

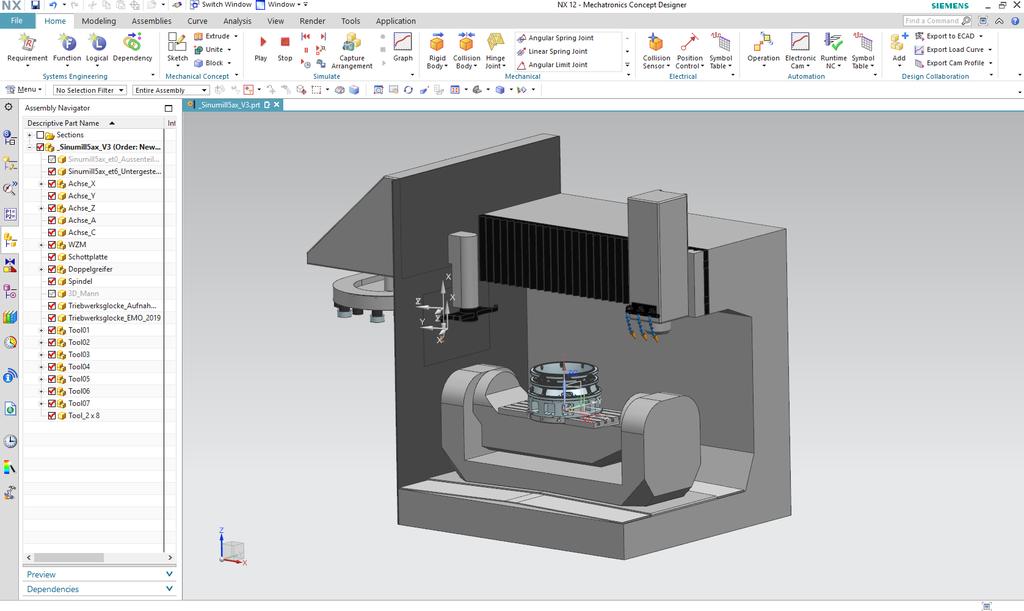

13 CMVM /SIMIT Connector se SIMITem a MCD /Operate /SIMIT Connector SIMIT Simulation Plattform NX Mechatronic Concept Designer HMI PLC Otevřenost PLC Behaviorální model (logika založená na signálech) 1 1 & Funkční Model (Založený na 3D modelu) NC Otevřenost NC Strana TIA na dosah 11/2019

14 CMVM /SIMIT Connector mit SIMIT und NX Video: mit SIMIT und MCD Strana 21 TIA na dosah 11/2019

15 od Create k Run MyVitual Machine VÝHLED / Strana 22 TIA na dosah 11/2019

16 pouhým stisknutím tlačítka se digitální dvojče převede pro výrobu VÝHLED Run MyVirtual Machine /Operate Run MyVirtual Machine /3D / Run MyVirtual Machine /Open NX Virtual Machine Strana 23 TIA na dosah 11/2019

17 - Run MyVirtual Machine - Možnosti produktu pro výrobce strojů VÝHLED Přípravné práce a trénink Přípravné práce s 3D-Simulací Otevřenost vůči externím zařízením a aplikacím Přípravné práce s CAM Úspora času ve výrobě díky virtuální přípravě práce Zvýšená spolehlivost procesu pomocí 3D simulace Otevřená architektura pro integraci produktů třetích stran Vyšší bezpečnost procesů díky NX CAM Run MyVirtual Machine /Operate Run MyVirtual Machine /3D Run MyVirtual Machine /Open NX Virtual Machine Strana 24 TIA na dosah 11/2019

18 Přechod na virtuální svět Frei Volně verwendbar Siemens AG

19 Migrační strategie: SINUMERIK 840D sl na 840D sl Create My Virtual Machine /Operate ONE NC Virtuální Test NC.arc NC.arc NC.dsf HMI Virtuální Test HMI.arc HMI.arc HMI.dsf Peripherie Virtuální Test Strojní periférie Vytvořte model z periferií PLC.dsf Převzetí bez Ruční převzetí Přímé převzetí virtuálního testu Strana TIA na dosah 11/2019

20 Migrační strategie: SINUMERIK 840D sl na 840D sl Create My Virtual Machine /Operate ONE PLC TIA-Portal TIA - Download Virtuální Test TIA - Download Migrace PLC.dsf PLC.S7 PLC.dsf DRV Virtuální Test DRV.arc Nastavte parametry dbsi Ruční import parametrů dbsi DRV.arc Převzetí bez Ruční převzetí Přímé převzetí virtuálního testu Strana TIA na dosah 11/2019

21 - Virtual Commissioning Migrace ze SINUMERIKu 840D sl HiL na SiL 840D sl virtual (HiL) virtual (SiL) Real SINUMERIK NCU, PLC, HMI Projects Nový vývoj CMVM /Operate NCU, PLC, HMI Projects Spojení se SINUMERIKem (SIMIT Unit) Nastavení CMVM Spojení Sensory a Aktuátory SIMIT Projekt Převzetí SIMIT Projekt Stroj MCD spojení Převzetí / přizpůsobení MCD Spojení MCD Modell Převzetí MCD Modell Strana TIA na dosah 11/2019

22 Děkuji za pozornost Siemens, s.r.o. Operating company Digital Industries Motion Control Machine Tools Systems RC-CZ DI MC MTS Siemensova Praha 13, Czech republic siemens.com Strana 34 TIA na dosah 11/2019
