1 Epoxidov transformátor Trihal Katalog 2004

2

3 obsah pfiehled typ 2 normy 2 provedení 2 základní vybavení 3 technologie magnetické jádro 4 NN vinutí 4 VN vinutí 4 epoxidové zapouzdfiení 5 pfiíslu enství tepelná ochrana 6 aï 9 nucená ventilace transformátoru 10 pfiipojení 11 ochrann kryt 12 tlumení vibrací 12 systém chránûní 12 prûhled pro infraãervené mûfiení 12 zkou ky protipoïární zkou ky 13 klimatické zkou ky 14 zkou ky vlivu prostfiedí 14 elektrické zkou ky 15 aï 17 internet 18 a 19 instalace základní charakteristika 20 ventilace 21 pfiipojení 22 a opatfiení pfied uvedením do provozu 24 pfietíïení 25 manipulace a skladování 26 uvedení do provozu, údrïba a servis 27 a

4 přehled ( Technologie vyvinutá a patentovaná značkou Merlin Gerin typ Trihal je trojfázov transformátor vakuovû zalit v epoxidové pryskyfiici s vyztuïujícím plnivem. Toto aktivní plnivo vyrobené z oxidu hlinitého dalo transformátoru jméno, které je zároveà ochrannou známkou Trihal. Trihal je transformátor pro vnitfiní provedení (vnûj í provedení na poïádání). normy 400 kva, 20 kv/410 V, IP kva, 20 kv/410 V, IP31 Trihal vyhovuje normám: IEC 76-1 aï 76-5; IEC 726 (1982); CENELEC (Evropsk v bor pro elektrotechnickou normalizaci) dokumenty HD S1: 1992 a HD 464-S1: 1988/A2:1991/A3:1992 pro suché transformátory. provedení distribuãní transformátory NN/VN 160 aï kva do 24 kv (38,5 kv na poïádání) Vy í v kony a napûtí na poïádání. Transformátory Trihal se dodávají v mnoha verzích: bez krytu (IP00), s kovov m krytem (IP31) viz rûzné typy v ãásti volby. Upozornûní! Epoxidová pryskyfiice zaji Èuje izolaci VN vinutí, ale neposkytuje Ïádnou ochranu proti pfiímému dotyku. Tuto ochranu poskytují ochranné kryty. v konové transformátory VN/VN do 15 MVA a 38,5 kv Konzultujte s námi. MontáÏní linka Ennery - 2 -

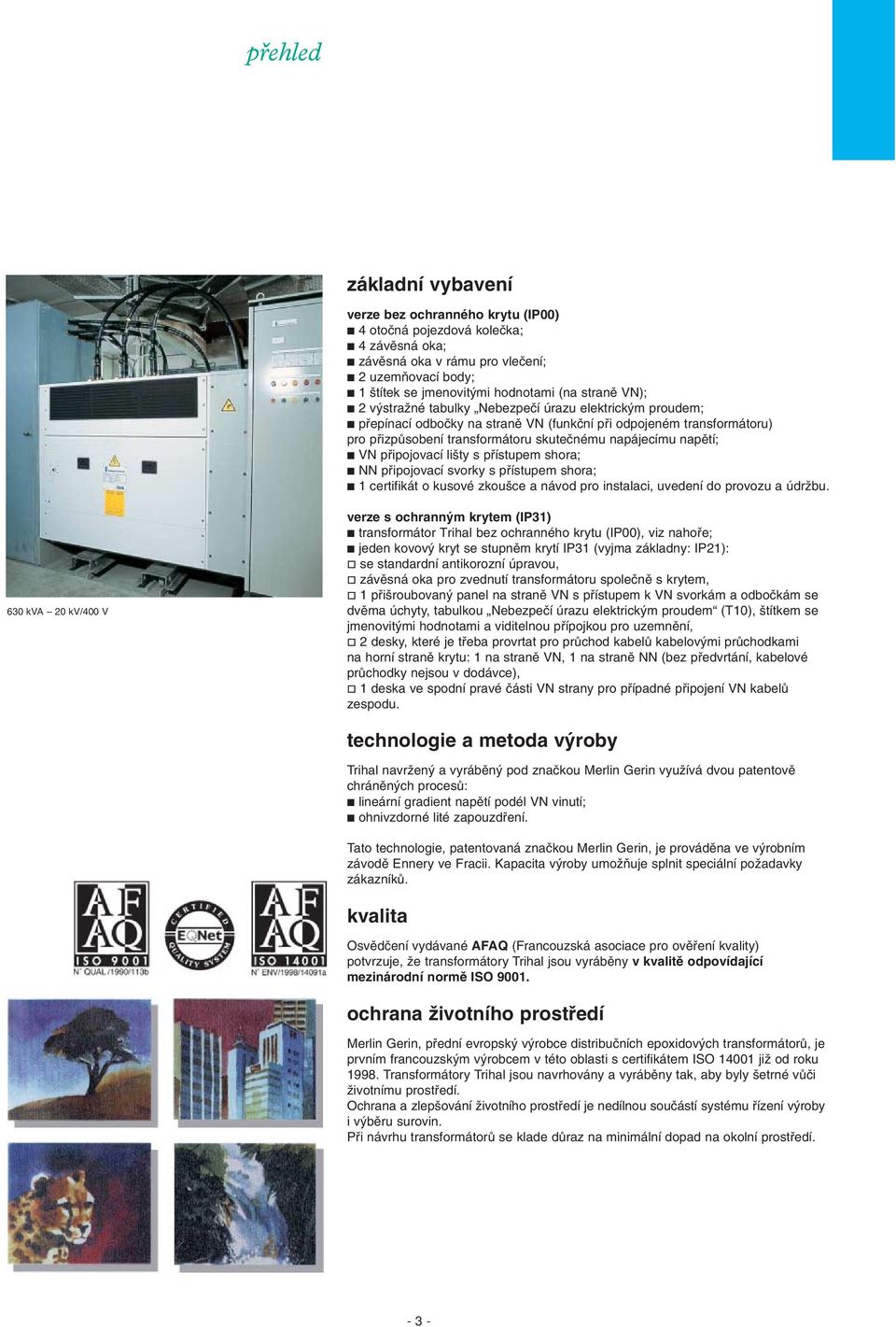

5 přehled základní vybavení verze bez ochranného krytu (IP00) 4 otoãná pojezdová koleãka; 4 závûsná oka; závûsná oka v rámu pro vleãení; 2 uzemàovací body; 1 títek se jmenovit mi hodnotami (na stranû VN); 2 v straïné tabulky Nebezpeãí úrazu elektrick m proudem; pfiepínací odboãky na stranû VN (funkãní pfii odpojeném transformátoru) pro pfiizpûsobení transformátoru skuteãnému napájecímu napûtí; VN pfiipojovací li ty s pfiístupem shora; NN pfiipojovací svorky s pfiístupem shora; 1 certifikát o kusové zkou ce a návod pro instalaci, uvedení do provozu a údrïbu. 630 kva 20 kv/400 V verze s ochrann m krytem (IP31) transformátor Trihal bez ochranného krytu (IP00), viz nahofie; jeden kovov kryt se stupnûm krytí IP31 (vyjma základny: IP21): se standardní antikorozní úpravou, závûsná oka pro zvednutí transformátoru spoleãnû s krytem, 1 pfii roubovan panel na stranû VN s pfiístupem k VN svorkám a odboãkám se dvûma úchyty, tabulkou Nebezpeãí úrazu elektrick m proudem (T10), títkem se jmenovit mi hodnotami a viditelnou pfiípojkou pro uzemnûní, 2 desky, které je tfieba provrtat pro prûchod kabelû kabelov mi prûchodkami na horní stranû krytu: 1 na stranû VN, 1 na stranû NN (bez pfiedvrtání, kabelové prûchodky nejsou v dodávce), 1 deska ve spodní pravé ãásti VN strany pro pfiípadné pfiipojení VN kabelû zespodu. technologie a metoda v roby Trihal navrïen a vyrábûn pod znaãkou Merlin Gerin vyuïívá dvou patentovû chránûn ch procesû: lineární gradient napûtí podél VN vinutí; ohnivzdorné lité zapouzdfiení. Tato technologie, patentovaná znaãkou Merlin Gerin, je provádûna ve v robním závodû Ennery ve Fracii. Kapacita v roby umoïàuje splnit speciální poïadavky zákazníkû. kvalita Osvûdãení vydávané AFAQ (Francouzská asociace pro ovûfiení kvality) potvrzuje, Ïe transformátory Trihal jsou vyrábûny v kvalitû odpovídající mezinárodní normû ISO ochrana Ïivotního prostfiedí Merlin Gerin, pfiední evropsk v robce distribuãních epoxidov ch transformátorû, je prvním francouzsk m v robcem v této oblasti s certifikátem ISO jiï od roku Transformátory Trihal jsou navrhovány a vyrábûny tak, aby byly etrné vûãi Ïivotnímu prostfiedí. Ochrana a zlep ování Ïivotního prostfiedí je nedílnou souãástí systému fiízení v roby i v bûru surovin. Pfii návrhu transformátorû se klade dûraz na minimální dopad na okolní prostfiedí

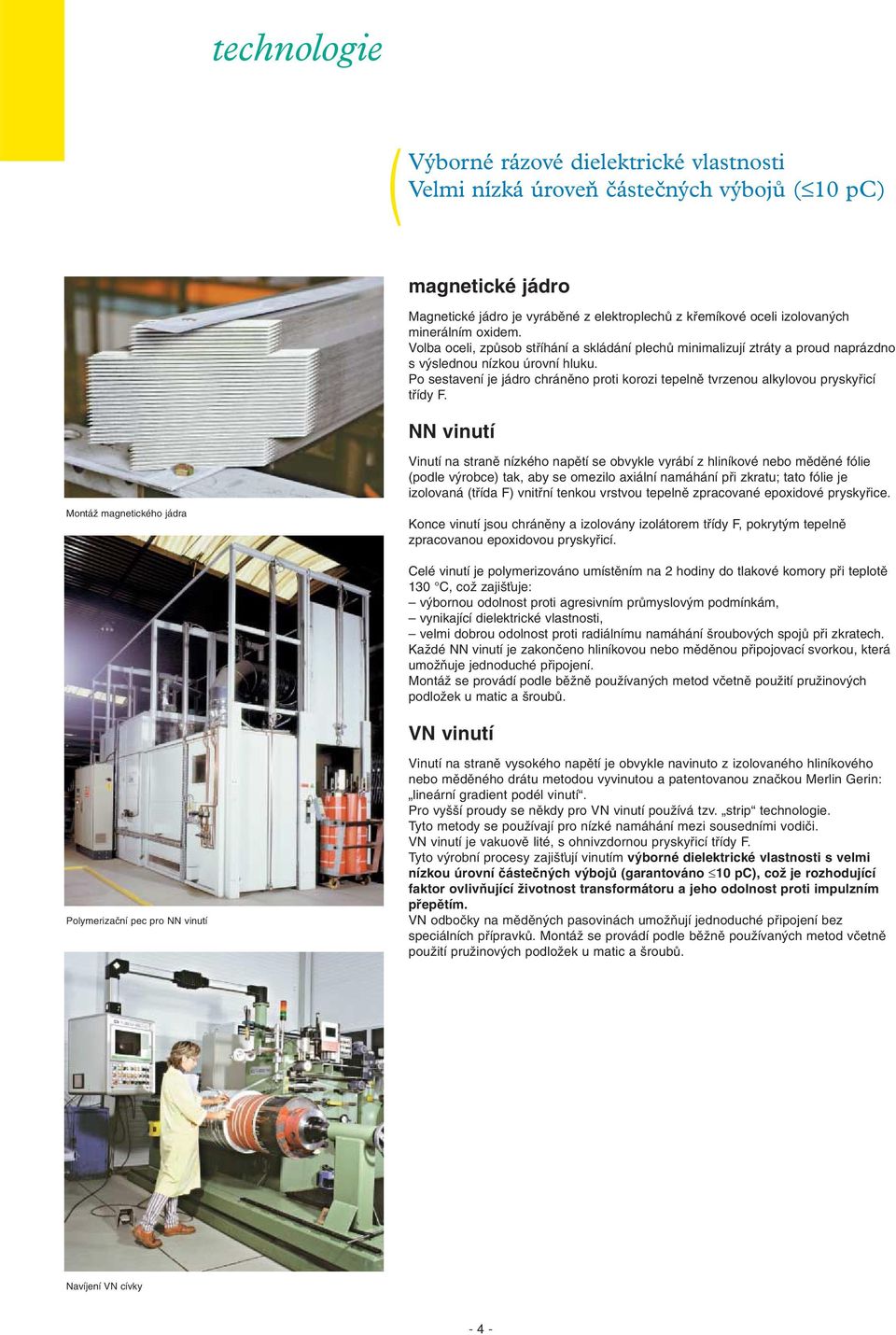

6 technologie ( Výborné rázové dielektrické vlastnosti Velmi nízká úroveň částečných výbojů ( 10 pc) magnetické jádro Magnetické jádro je vyrábûné z elektroplechû z kfiemíkové oceli izolovan ch minerálním oxidem. Volba oceli, zpûsob stfiíhání a skládání plechû minimalizují ztráty a proud naprázdno s v slednou nízkou úrovní hluku. Po sestavení je jádro chránûno proti korozi tepelnû tvrzenou alkylovou pryskyfiicí tfiídy F. NN vinutí MontáÏ magnetického jádra Vinutí na stranû nízkého napûtí se obvykle vyrábí z hliníkové nebo mûdûné fólie (podle v robce) tak, aby se omezilo axiální namáhání pfii zkratu; tato fólie je izolovaná (tfiída F) vnitfiní tenkou vrstvou tepelnû zpracované epoxidové pryskyfiice. Konce vinutí jsou chránûny a izolovány izolátorem tfiídy F, pokryt m tepelnû zpracovanou epoxidovou pryskyfiicí. Celé vinutí je polymerizováno umístûním na 2 hodiny do tlakové komory pfii teplotû 130 C, coï zaji Èuje: v bornou odolnost proti agresivním prûmyslov m podmínkám, vynikající dielektrické vlastnosti, velmi dobrou odolnost proti radiálnímu namáhání roubov ch spojû pfii zkratech. KaÏdé NN vinutí je zakonãeno hliníkovou nebo mûdûnou pfiipojovací svorkou, která umoïàuje jednoduché pfiipojení. MontáÏ se provádí podle bûïnû pouïívan ch metod vãetnû pouïití pruïinov ch podloïek u matic a roubû. VN vinutí Polymerizaãní pec pro NN vinutí Vinutí na stranû vysokého napûtí je obvykle navinuto z izolovaného hliníkového nebo mûdûného drátu metodou vyvinutou a patentovanou znaãkou Merlin Gerin: lineární gradient podél vinutí. Pro vy í proudy se nûkdy pro VN vinutí pouïívá tzv. strip technologie. Tyto metody se pouïívají pro nízké namáhání mezi sousedními vodiãi. VN vinutí je vakuovû lité, s ohnivzdornou pryskyfiicí tfiídy F. Tyto v robní procesy zaji Èují vinutím v borné dielektrické vlastnosti s velmi nízkou úrovní ãásteãn ch v bojû (garantováno 10 pc), coï je rozhodující faktor ovlivàující Ïivotnost transformátoru a jeho odolnost proti impulzním pfiepûtím. VN odboãky na mûdûn ch pasovinách umoïàují jednoduché pfiipojení bez speciálních pfiípravkû. MontáÏ se provádí podle bûïnû pouïívan ch metod vãetnû pouïití pruïinov ch podloïek u matic a roubû. Navíjení VN cívky - 4 -

7 technologie Pfiedehfiáté tuïidlo Cirkulace ízená rychlost proudûní V robní proces Pneumatické vedení (AI 2 O 3 a SiO 2 ) SU IâKY PRE-MIX ZÁSOBNÍKY DÁVKOVACÍ PUMPY STATICK MIXÉR AUTOKLÁV 6 standardních forem na 1 vozíku Lití Barvení (automatické dávkování) Pfiedehfiátá pryskyfiice Cirkulace Pfiedehfiívání K polymerizaãní peci systém lití VN ãásti Systém je zaloïen na vakuovém lití ohnivzdorné pryskyfiice technologií vyvinutou a patentovanou znaãkou Merlin Gerin. Systém lití tfiídy F zahrnuje: epoxidovou pryskyfiici na bázi polykarbonátû a odpovídající viskozitou zaji Èující v bornou impregnaci vinutí; bezvodé tvrdidlo modifikované dodateãnou pfiímûsí pro zaji tûní pruïnosti. Toto tvrdidlo zaji Èuje velmi dobré teplotní a mechanické vlastnosti. Pfiímûs pro zaji tûní pruïnosti zaji Èuje nezbytnou elasticitu pryskyfiice a zabraàuje trhlinám pfii provozu; aktivní prá kové pojivo, sloïené z oxidu kfiemiãitého a oxidu hlinitého, smíchané s pryskyfiicí a tvrdidlem. Prá ek z oxidu kfiemiãitého zlep uje mechanickou pevnost a odvod tepla. Oxid hlinit zaruãuje transformátorûm Trihal specifické vlastnosti pfii poïáru. Oxid hlinit pfiiná í 3 protipoïární efekty, které se projeví v pfiípadû kalcinace epoxidového zapouzdfiení (pokud je transformátor vystaven ohni): 1. protipoïární efekt (1) = reflexní tít z oxidu hlinitého, 2. protipoïární efekt (1) = bariéra vodní páry, 3. protipoïární efekt (1) = udrïení teploty pod zápaln m bodem. V sledkem kombinace tûchto 3 protipoïárních efektû je bezprostfiední samouha ení transformátoru Trihal (1). Epoxidové zapouzdfiení transformátoru Trihal poskytuje mimo dielektrick ch kvalit v borné protipoïární vlastnosti a v bornou ochranu proti agresivním prûmyslov m podmínkám. (1) Viz stranu 13. lití epoxidového zapouzdfiení VN vinutí Cel proces, od dávkování pryskyfiice po polymeraci, je plnû ovládán mikroprocesorem, kter brání jakékoli nesprávné manuální operaci. Oxid hlinit a oxid kfiemiãit jsou vakuovû vysou eny a odma Èovány, aby se odstranily pfiímûsi vody a vzduchu, které by mohly negativnû ovlivnit dielektrické vlastnosti zapouzdfiení. Polovina je ve vakuu smíchána s pryskyfiicí a polovina s tvrdidlem, takïe vzniknou dvû homogenní smûsi. Pfied koneãn m smícháním se provede závûreãné odplynûní. Vakuové lití se provádí ve vysu en ch a pfiedehfiát ch pecích pfii optimální impregnaãní teplotû. Proces polymerace zaãíná Ïelatinací pfii 80 C a konãí dlouhou polymerací pfii 140 C. Tyto metody odpovídají provozním podmínkám transformátorû, takïe se eliminuje moïné mechanické namáhání, které by mohlo zpûsobit trhliny. Licí proces VN ãásti - 5 -

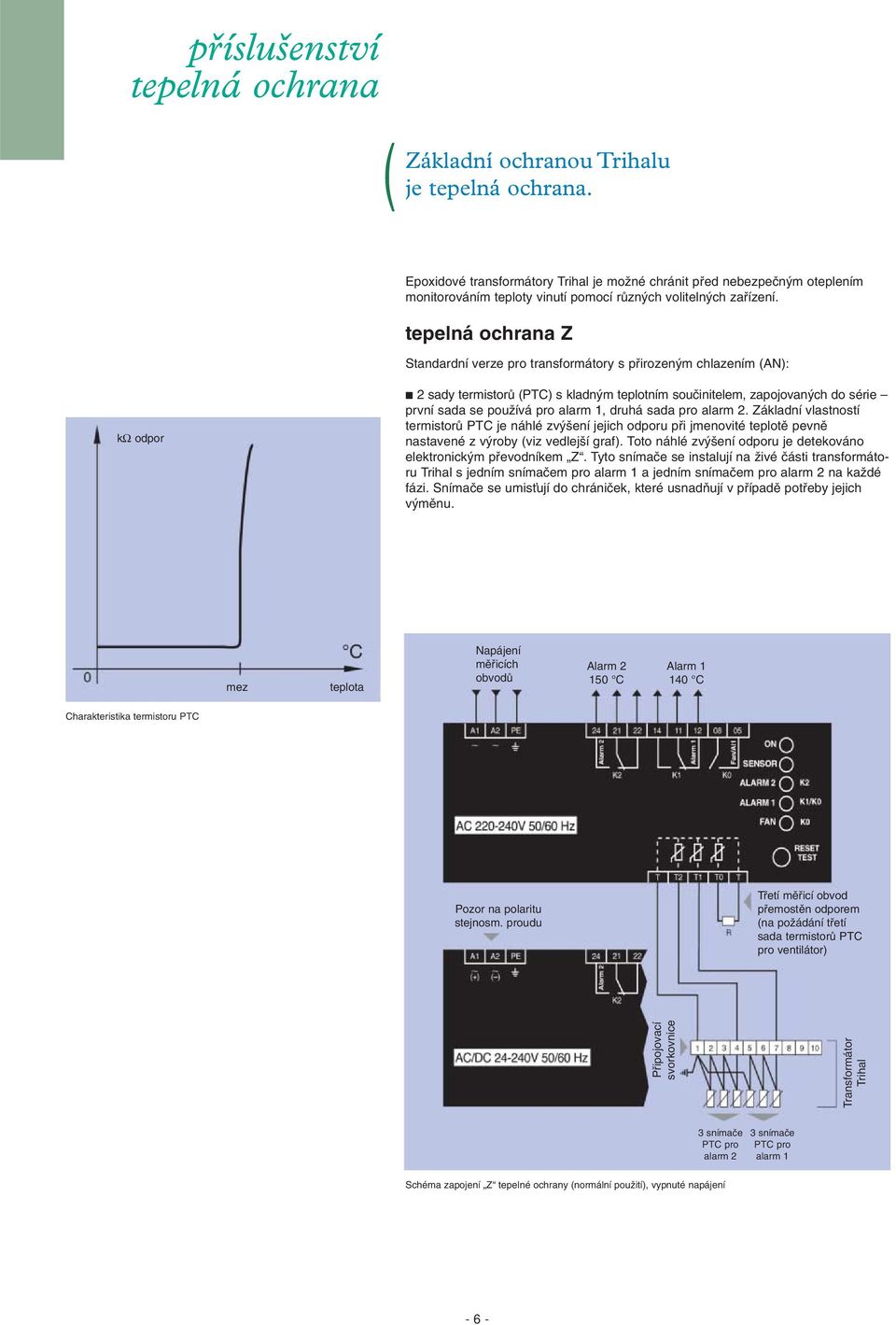

8 příslušenství tepelná ochrana ( Základní ochranou Trihalu je tepelná ochrana. Epoxidové transformátory Trihal je moïné chránit pfied nebezpeãn m oteplením monitorováním teploty vinutí pomocí rûzn ch voliteln ch zafiízení. tepelná ochrana Z Standardní verze pro transformátory s pfiirozen m chlazením (AN): kω odpor 2 sady termistorû (PTC) s kladn m teplotním souãinitelem, zapojovan ch do série první sada se pouïívá pro alarm 1, druhá sada pro alarm 2. Základní vlastností termistorû PTC je náhlé zv ení jejich odporu pfii jmenovité teplotû pevnû nastavené z v roby (viz vedlej í graf). Toto náhlé zv ení odporu je detekováno elektronick m pfievodníkem Z. Tyto snímaãe se instalují na Ïivé ãásti transformátoru Trihal s jedním snímaãem pro alarm 1 a jedním snímaãem pro alarm 2 na kaïdé fázi. Snímaãe se umisèují do chrániãek, které usnadàují v pfiípadû potfieby jejich v mûnu. mez teplota Napájení mûfiicích obvodû Alarm C Alarm C Charakteristika termistoru PTC Pozor na polaritu stejnosm. proudu Tfietí mûfiicí obvod pfiemostûn odporem (na poïádání tfietí sada termistorû PTC pro ventilátor) Pfiipojovací svorkovnice Transformátor Trihal 3 snímaãe PTC pro alarm 2 3 snímaãe PTC pro alarm 1 Schéma zapojení Z tepelné ochrany (normální pouïití), vypnuté napájení - 6 -

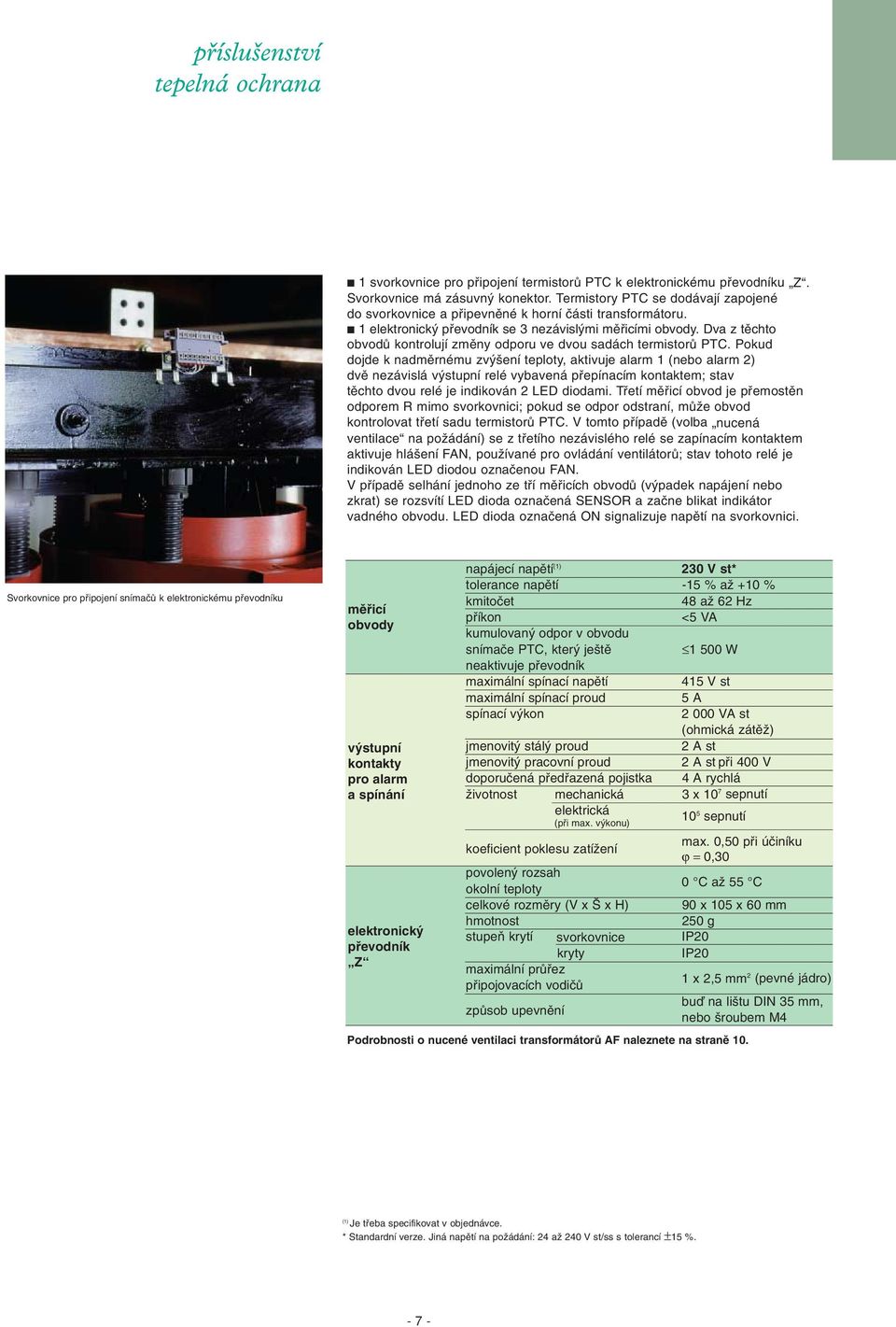

9 příslušenství tepelná ochrana 1 svorkovnice pro pfiipojení termistorû PTC k elektronickému pfievodníku Z. Svorkovnice má zásuvn konektor. Termistory PTC se dodávají zapojené do svorkovnice a pfiipevnûné k horní ãásti transformátoru. 1 elektronick pfievodník se 3 nezávisl mi mûfiicími obvody. Dva z tûchto obvodû kontrolují zmûny odporu ve dvou sadách termistorû PTC. Pokud dojde k nadmûrnému zv ení teploty, aktivuje alarm 1 (nebo alarm 2) dvû nezávislá v stupní relé vybavená pfiepínacím kontaktem; stav tûchto dvou relé je indikován 2 LED diodami. Tfietí mûfiicí obvod je pfiemostûn odporem R mimo svorkovnici; pokud se odpor odstraní, mûïe obvod kontrolovat tfietí sadu termistorû PTC. V tomto pfiípadû (volba nucená ventilace na poïádání) se z tfietího nezávislého relé se zapínacím kontaktem aktivuje hlá ení FAN, pouïívané pro ovládání ventilátorû; stav tohoto relé je indikován LED diodou oznaãenou FAN. V pfiípadû selhání jednoho ze tfií mûfiicích obvodû (v padek napájení nebo zkrat) se rozsvítí LED dioda oznaãená SENSOR a zaãne blikat indikátor vadného obvodu. LED dioda oznaãená ON signalizuje napûtí na svorkovnici. Svorkovnice pro pfiipojení snímaãû k elektronickému pfievodníku mûfiicí obvody v stupní kontakty pro alarm a spínání elektronick pfievodník Z napájecí napûtí (1) 230 V st* tolerance napûtí -15 % aï +10 % kmitoãet 48 aï 62 Hz pfiíkon <5 VA kumulovan odpor v obvodu snímaãe PTC, kter je tû W neaktivuje pfievodník maximální spínací napûtí 415 V st maximální spínací proud 5 A spínací v kon VA st (ohmická zátûï) jmenovit stál proud 2 A st jmenovit pracovní proud 2 A st pfii 400 V doporuãená pfiedfiazená pojistka 4 A rychlá Ïivotnost mechanická 3 x 10 7 sepnutí elektrická (pfii max. v konu) 10 5 sepnutí koeficient poklesu zatíïení max. 0,50 pfii úãiníku ϕ = 0,30 povolen rozsah okolní teploty 0 C aï 55 C celkové rozmûry (V x x H) 90 x 105 x 60 mm hmotnost 250 g stupeà krytí svorkovnice IP20 kryty IP20 maximální prûfiez pfiipojovacích vodiãû 1 x 2,5 mm 2 (pevné jádro) zpûsob upevnûní buì na li tu DIN 35 mm, nebo roubem M4 Podrobnosti o nucené ventilaci transformátorû AF naleznete na stranû 10. (1) Je tfieba specifikovat v objednávce. * Standardní verze. Jiná napûtí na poïádání: 24 aï 240 V st/ss s tolerancí ±15 %

10 příslušenství tepelná ochrana kω odpor tepelná ochrana T Tato tepelná ochrana, která zaji Èuje digitální zobrazení teploty vinutí, obsahuje: Charakteristika termoãlánku PT100 Teplota C snímaãe PT100 Hlavním rysem snímaãû (termoãlánkû) PT100 je, Ïe poskytují teplotu v reálném ãase v rozmezí 0 C aï 200 C, viz vedlej í graf (pfiesnost ±0,5 % na stupnici s krokem ±1 C). Funkce pro mûfiení teploty jsou zaji tûny digitálním teplomûrem. Tfii snímaãe s jedním bíl m a 2 ãerven mi vodiãi se instalují na Ïivou ãást transformátoru Trihal, po jednom na kaïdou fázi. Snímaãe jsou umístûny v chrániãce, coï usnadàuje jejich v mûnu. 1 svorkovnici pro pfiipojení snímaãû PT100 k digitálnímu teplomûru T Svorkovnice má zásuvn konektor. Snímaãe PT100 se dodávají jiï pfiipojené ke svorkovnici a pfiipevnûné k horní ãásti transformátoru. Bloky transformátoru Svorkovnice na transformátoru Snímaãe PT100 uvnitfi transformátoru Snímaãe PT100 vnû transformátoru 1 digitální teplomûr T se tfiemi nezávisl mi obvody Dva obvody monitorují teplotu získanou z termoãlánkû PT100, jeden obvod je pro alarm 1, druh pro alarm 2. Pokud teplota dosáhne 140 C (nebo 150 C), generuje se alarm 1 (nebo alarm 2) a tato informace se zpracovává na dvou nezávisl ch v stupních relé s pfiepínacími kontakty. Stav tûchto relé je indikován 2 LED kontrolkami. Tfietí obvod monitoruje selhání snímaãe nebo napájení. Odpovídající nezávislé relé (FAULT) s pfiepínacími kontakty okamïitû sepne po obnovení napájení. Jeho stav je rovnûï indikován LED kontrolkou. Sériov v stup RS 232 nebo RS 485 Ventilátor FAN 2 (vnû trafa) Napájení V st/ss V stup FAN se pouïívá pro ovládání tangenciálních ventilátorû v pfiípadû nucené ventilace transformátoru (AF): viz stranu 10. Pro mûfiení okolní teploty v rozvodnû VN/NN lze pouïít dodateãn v stup (CH4), pfiipojen na snímaã vnû transformátoru. K dispozici je sériov v stup RS 232 nebo RS 485 pro pfiipojení k programovatelnému automatu nebo poãítaãi. AL 1 AL 2 alarm 1 alarm C 150 C Princip ãinnosti digitálního teplomûru T FAULT FAN monitorování ventilace transformátoru (AF) 130 selhání snímaãe C (1) Univerzální napájecí zdroj bez ohledu na polaritu. mûfiicí obvody v stupní kontakty pro alarm a spínání digitální teplomûr T napájecí napûtí (1) 24 V aï 220 V st/ss kmitoãet Hz pfiíkon 10 VA st/ss maximální spínací napûtí 250 V st maximální spínací proud 5 A (ohmick obvod) spínací v kon VA st (ohmická zátûï) jmenovit stál proud/pracovní proud 2 A pfii 220 V st/ss doporuãená pfiedfiazená 3 A pojistka Ïivotnost mechanická sepnutí elektrická h/85 C koeficient poklesu zatíïení max. 0,50 pfii úãiníku ϕ = 0,30 povolen rozsah okolní teploty -20 C aï +60 C okolní vlhkost 90 % RH (bez kondenzace) celkové rozmûry (V x x H) 90 x 96 x 130 mm hmotnost 520 g stupeà krytí svorkovnice IP54, samozhá ecí maximální prûfiez pfiipojovacích vodiãû 25 mm 2 92 x 92 mm, zapu tûn zpûsob upevnûní otvor se dvûma zadními závûsn mi háky - 8 -

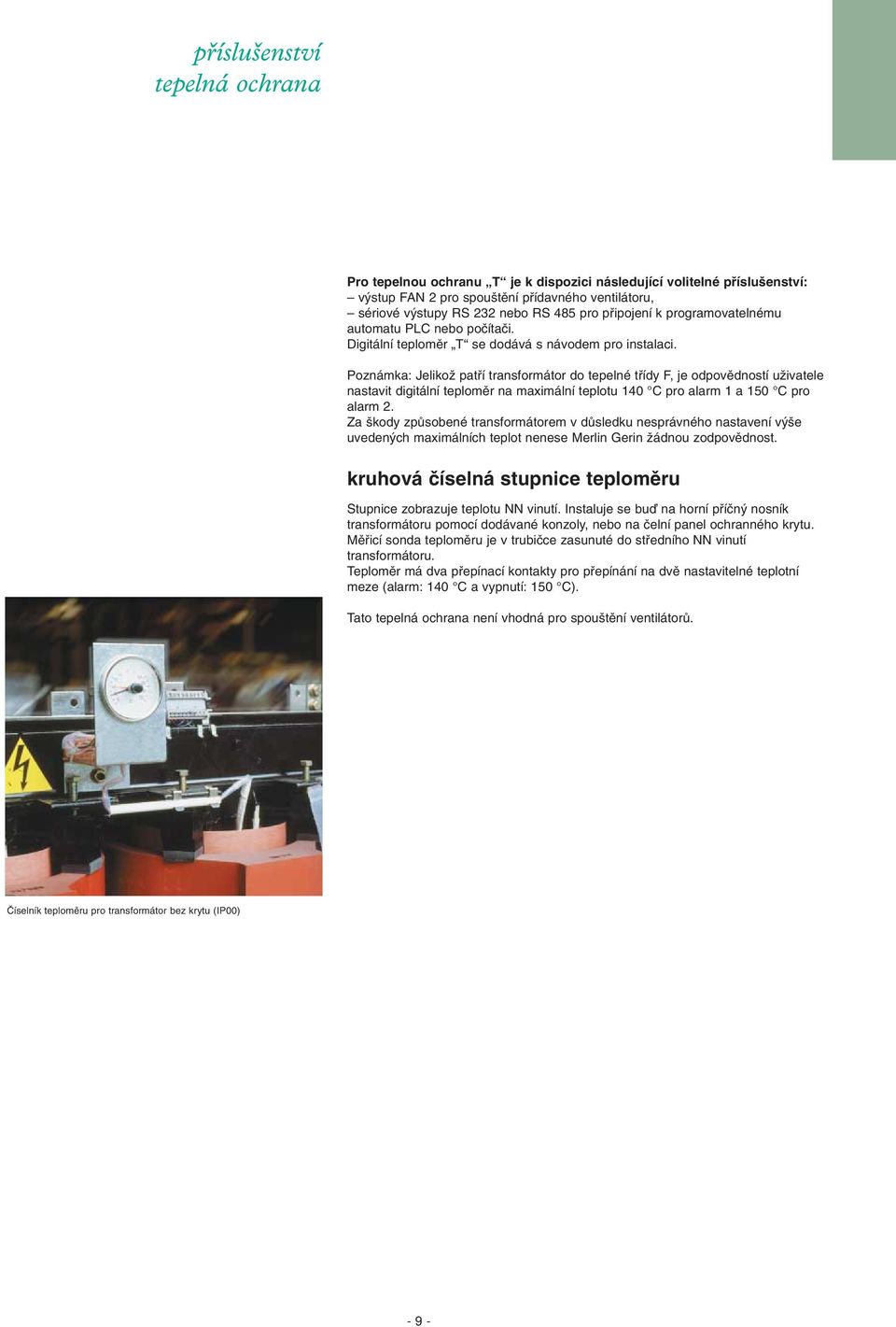

11 příslušenství tepelná ochrana Pro tepelnou ochranu T je k dispozici následující volitelné pfiíslu enství: v stup FAN 2 pro spou tûní pfiídavného ventilátoru, sériové v stupy RS 232 nebo RS 485 pro pfiipojení k programovatelnému automatu PLC nebo poãítaãi. Digitální teplomûr T se dodává s návodem pro instalaci. Poznámka: JelikoÏ patfií transformátor do tepelné tfiídy F, je odpovûdností uïivatele nastavit digitální teplomûr na maximální teplotu 140 C pro alarm 1 a 150 C pro alarm 2. Za kody zpûsobené transformátorem v dûsledku nesprávného nastavení v e uveden ch maximálních teplot nenese Merlin Gerin Ïádnou zodpovûdnost. kruhová ãíselná stupnice teplomûru Stupnice zobrazuje teplotu NN vinutí. Instaluje se buì na horní pfiíãn nosník transformátoru pomocí dodávané konzoly, nebo na ãelní panel ochranného krytu. Mûfiicí sonda teplomûru je v trubiãce zasunuté do stfiedního NN vinutí transformátoru. Teplomûr má dva pfiepínací kontakty pro pfiepínání na dvû nastavitelné teplotní meze (alarm: 140 C a vypnutí: 150 C). Tato tepelná ochrana není vhodná pro spou tûní ventilátorû. âíselník teplomûru pro transformátor bez krytu (IP00) - 9 -

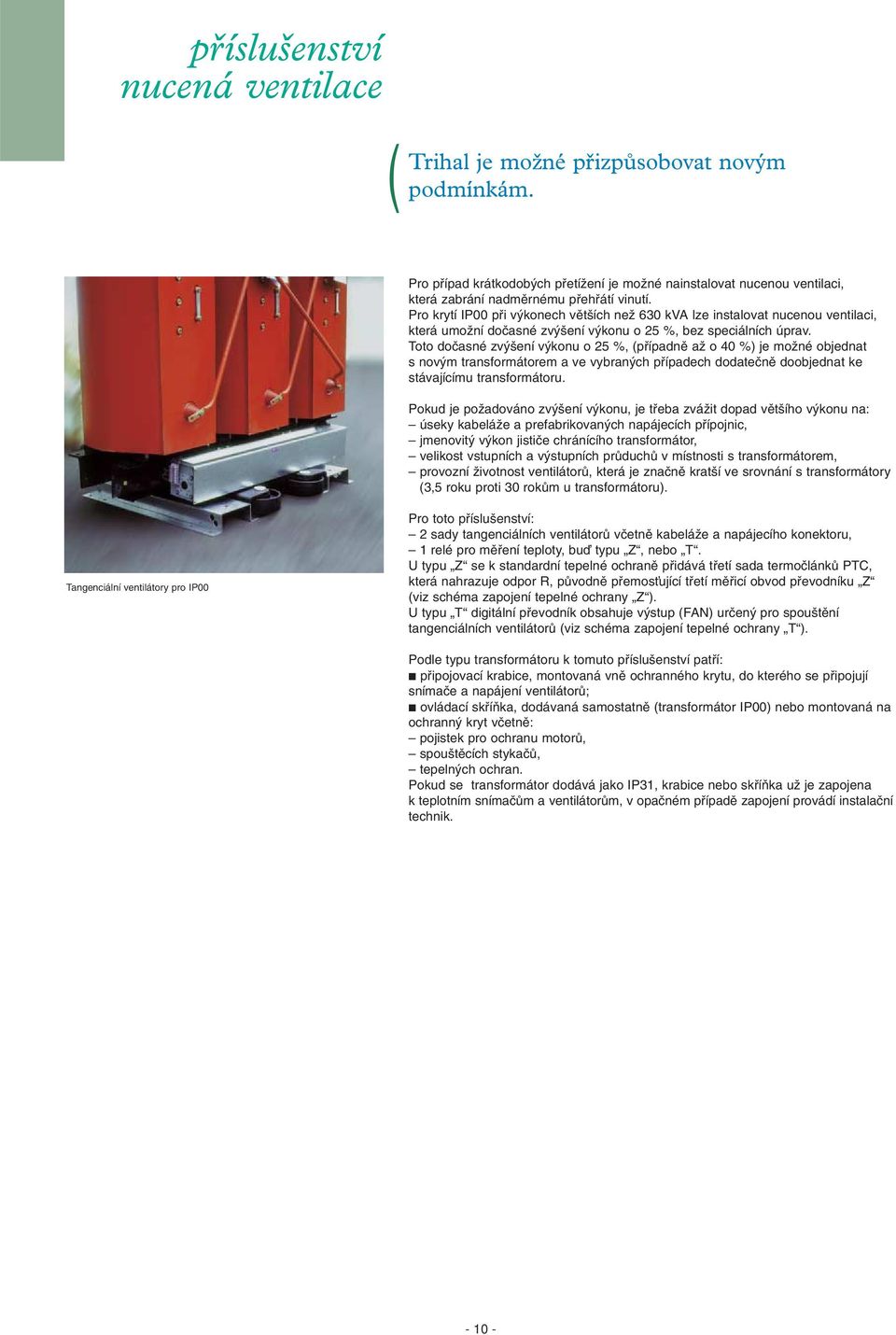

12 příslušenství nucená ventilace ( Trihal je možné přizpůsobovat novým podmínkám. Pro pfiípad krátkodob ch pfietíïení je moïné nainstalovat nucenou ventilaci, která zabrání nadmûrnému pfiehfiátí vinutí. Pro krytí IP00 pfii v konech vût ích neï 630 kva lze instalovat nucenou ventilaci, která umoïní doãasné zv ení v konu o 25 %, bez speciálních úprav. Toto doãasné zv ení v konu o 25 %, (pfiípadnû aï o 40 %) je moïné objednat s nov m transformátorem a ve vybran ch pfiípadech dodateãnû doobjednat ke stávajícímu transformátoru. Pokud je poïadováno zv ení v konu, je tfieba zváïit dopad vût ího v konu na: úseky kabeláïe a prefabrikovan ch napájecích pfiípojnic, jmenovit v kon jistiãe chránícího transformátor, velikost vstupních a v stupních prûduchû v místnosti s transformátorem, provozní Ïivotnost ventilátorû, která je znaãnû krat í ve srovnání s transformátory (3,5 roku proti 30 rokûm u transformátoru). Tangenciální ventilátory pro IP00 Pro toto pfiíslu enství: 2 sady tangenciálních ventilátorû vãetnû kabeláïe a napájecího konektoru, 1 relé pro mûfiení teploty, buì typu Z, nebo T. U typu Z se k standardní tepelné ochranû pfiidává tfietí sada termoãlánkû PTC, která nahrazuje odpor R, pûvodnû pfiemosèující tfietí mûfiicí obvod pfievodníku Z (viz schéma zapojení tepelné ochrany Z ). U typu T digitální pfievodník obsahuje v stup (FAN) urãen pro spou tûní tangenciálních ventilátorû (viz schéma zapojení tepelné ochrany T ). Podle typu transformátoru k tomuto pfiíslu enství patfií: pfiipojovací krabice, montovaná vnû ochranného krytu, do kterého se pfiipojují snímaãe a napájení ventilátorû; ovládací skfiíàka, dodávaná samostatnû (transformátor IP00) nebo montovaná na ochrann kryt vãetnû: pojistek pro ochranu motorû, spou tûcích stykaãû, tepeln ch ochran. Pokud se transformátor dodává jako IP31, krabice nebo skfiíàka uï je zapojena k teplotním snímaãûm a ventilátorûm, v opaãném pfiípadû zapojení provádí instalaãní technik

13 příslušenství připojení pfiipojení nízkého napûtí Pfiípojnicov most Pfiipojení pomocí prefabrikovan ch pfiípojnic (PBT) má v hodu v zaji tûní vût í bezpeãnosti a úspory ãasu pfii zapojování. Toto fie ení zaji Èuje díky vynikajícím protipoïárním vlastnostem maximální bezpeãnost pro osoby a pfiedmûty. Navíc se zde neobjevují halogenové produkty, jako je tomu u klasick ch kabelû. V borné vlastnosti platí i z hlediska elektromagnetické kompatibility (EMC): podle IEC , dodatek 1 ze záfií 1999, se transformátory... z hlediska vyzafiování a imunity proti elektromagnetick m poruchám povaïují za pasivní prvky.... U prefabrikovan ch pfiípojnic koncentrace vodiãû omezuje, na rozdíl od klasick ch kabelû, elektromagnetické vyzafiování pfii vysok ch proudech. Tento doplnûk obsahuje pfiipojovací meziãlánek a spínací skfiíà, kompletnû namontované ke kabelov m konektorûm NN. Pokud má transformátor ochrann kryt, odnímatelná hliníková deska se roubuje k horní stûnû, kolmo na pfiipojovací skfiíà. Instalace se zkompletuje aï na místû urãení, hlavnû z hlediska tûsnûní prefabrikovan ch pfiípojnic tak, aby pfiípojnice splàovaly krytí IP54. Pokud se transformátor dodává s krytem, souãástí dodávky prefabrikovan ch pfiípojnic je i tûsnûní. Francouzská norma UTE C doporuãuje maximálnû 4 kabely na jednu fázi NN a místo vy ího poãtu radûji pouïít prefabrikované pfiípojnice. pfiipojení vysokého napûtí Násuvné konektory (plug-in) Pfiípojení VN se vïdy provádí pomocí kabelû zakonãen ch oky nebo rozpojiteln mi konektory (v tomto pfiípadû je tfieba znát parametry kabelu). Tyto konektory se pfiipojují na prûchodky umístûné: na vodorovném panelu v horní ãásti VN strany transformátoru bez krytu (IP00), na horní ãást krytu na VN stranû transformátoru s ochrann m krytem IP31. VN zásuvné prûchodky 250 A a odpojitelné konektory IP

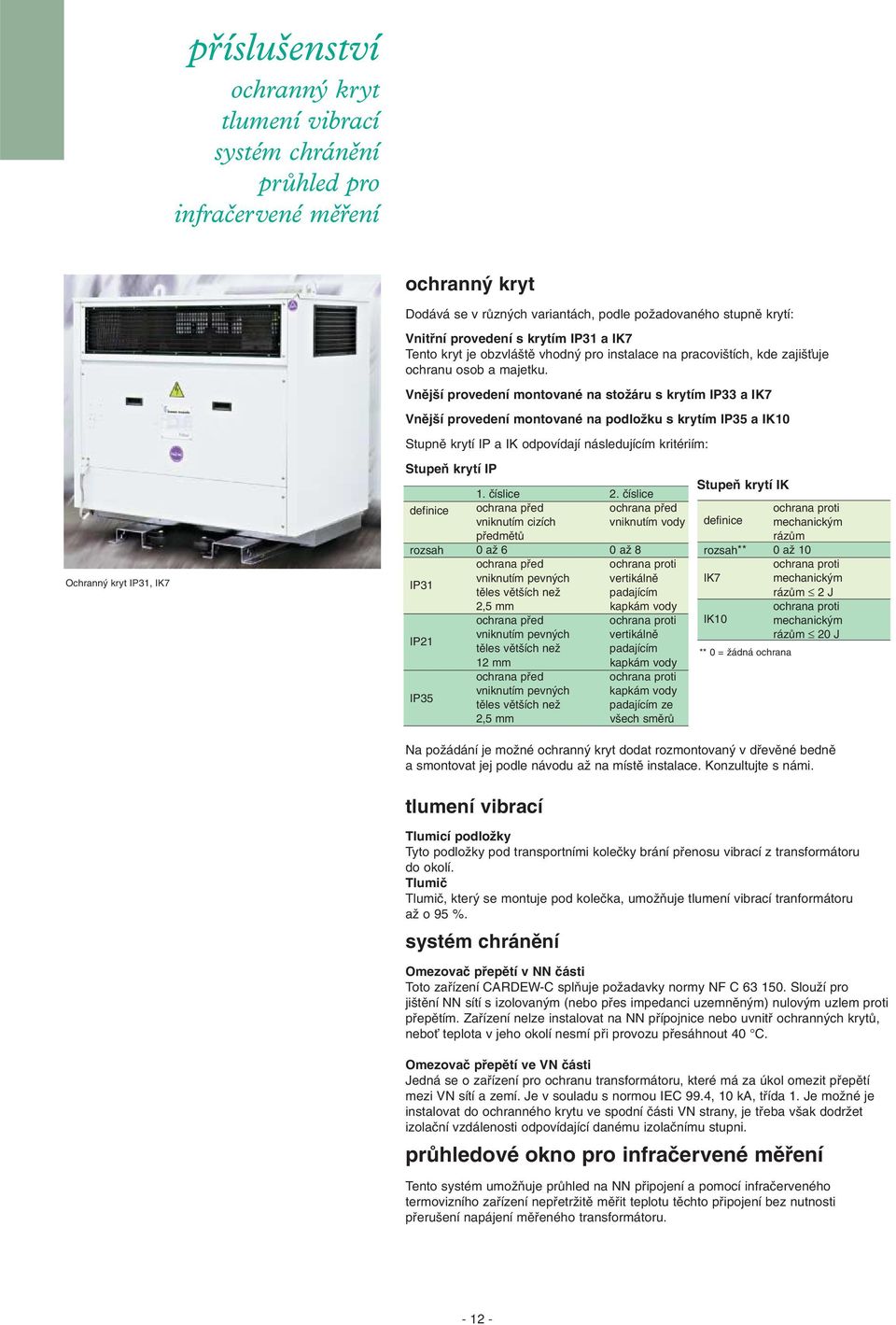

14 příslušenství ochranný kryt tlumení vibrací systém chránění průhled pro infračervené měření ochrann kryt Dodává se v rûzn ch variantách, podle poïadovaného stupnû krytí: Vnitfiní provedení s krytím IP31 a IK7 Tento kryt je obzvlá tû vhodn pro instalace na pracovi tích, kde zaji Èuje ochranu osob a majetku. Vnûj í provedení montované na stoïáru s krytím IP33 a IK7 Vnûj í provedení montované na podloïku s krytím IP35 a IK10 Stupnû krytí IP a IK odpovídají následujícím kritériím: Ochrann kryt IP31, IK7 StupeÀ krytí IP 1. ãíslice 2. ãíslice definice ochrana pfied ochrana pfied vniknutím cizích vniknutím vody pfiedmûtû rozsah 0 aï 6 0 aï 8 ochrana pfied ochrana proti IP31 vniknutím pevn ch vertikálnû tûles vût ích neï padajícím 2,5 mm kapkám vody ochrana pfied ochrana proti IP21 vniknutím pevn ch vertikálnû tûles vût ích neï padajícím 12 mm kapkám vody ochrana pfied ochrana proti IP35 vniknutím pevn ch kapkám vody tûles vût ích neï padajícím ze 2,5 mm v ech smûrû StupeÀ krytí IK definice rozsah** IK7 IK10 ** 0 = Ïádná ochrana ochrana proti mechanick m rázûm 0 aï 10 ochrana proti mechanick m rázûm 2 J ochrana proti mechanick m rázûm 20 J Na poïádání je moïné ochrann kryt dodat rozmontovan v dfievûné bednû a smontovat jej podle návodu aï na místû instalace. Konzultujte s námi. tlumení vibrací Tlumicí podloïky Tyto podloïky pod transportními koleãky brání pfienosu vibrací z transformátoru do okolí. Tlumiã Tlumiã, kter se montuje pod koleãka, umoïàuje tlumení vibrací tranformátoru aï o 95 %. systém chránûní Omezovaã pfiepûtí v NN ãásti Toto zafiízení CARDEW-C splàuje poïadavky normy NF C SlouÏí pro ji tûní NN sítí s izolovan m (nebo pfies impedanci uzemnûn m) nulov m uzlem proti pfiepûtím. Zafiízení nelze instalovat na NN pfiípojnice nebo uvnitfi ochrann ch krytû, neboè teplota v jeho okolí nesmí pfii provozu pfiesáhnout 40 C. Omezovaã pfiepûtí ve VN ãásti Jedná se o zafiízení pro ochranu transformátoru, které má za úkol omezit pfiepûtí mezi VN sítí a zemí. Je v souladu s normou IEC 99.4, 10 ka, tfiída 1. Je moïné je instalovat do ochranného krytu ve spodní ãásti VN strany, je tfieba v ak dodrïet izolaãní vzdálenosti odpovídající danému izolaãnímu stupni. prûhledové okno pro infraãervené mûfiení Tento systém umoïàuje prûhled na NN pfiipojení a pomocí infraãerveného termovizního zafiízení nepfietrïitû mûfiit teplotu tûchto pfiipojení bez nutnosti pfieru ení napájení mûfieného transformátoru

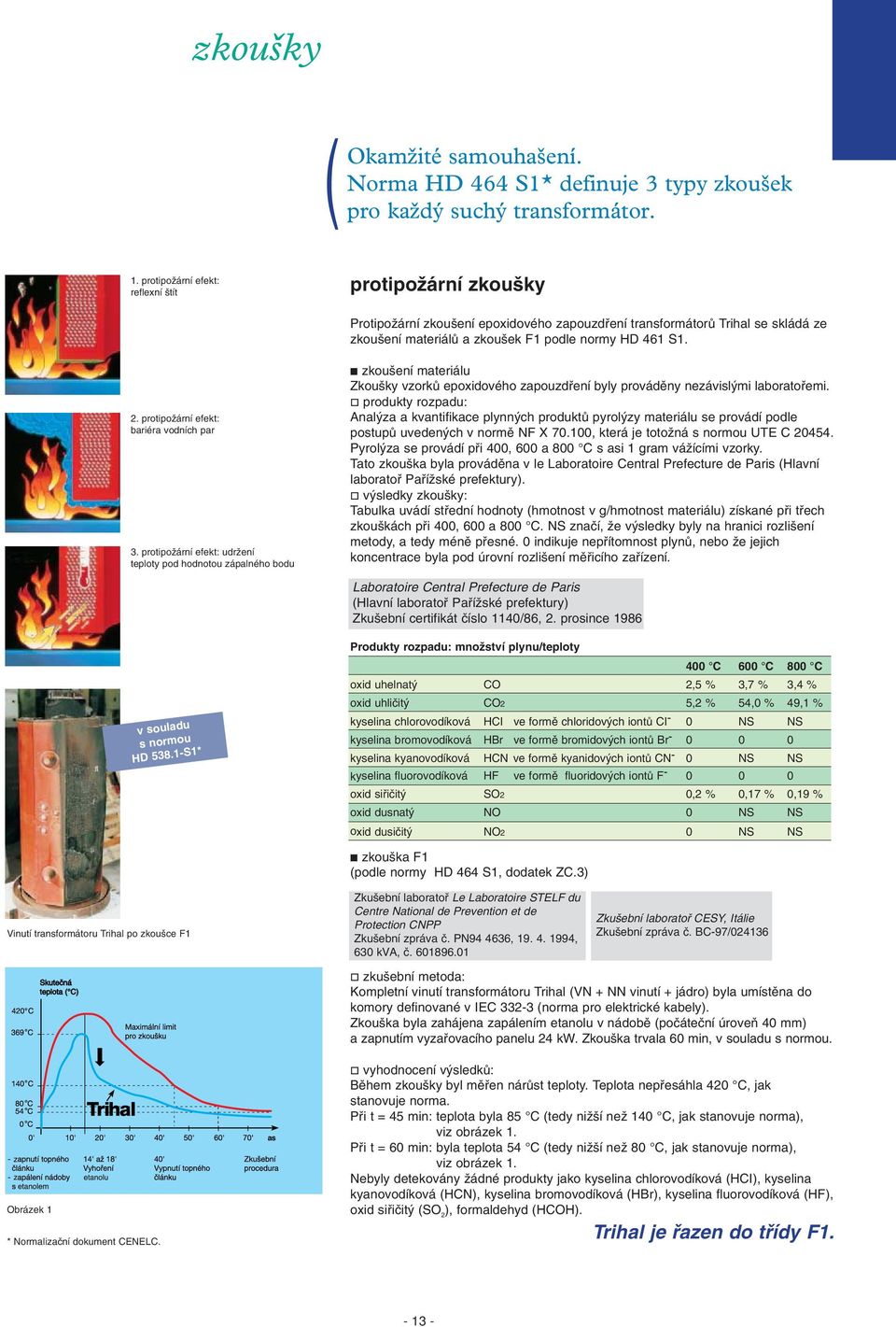

15 zkoušky ( Okamžité samouhašení. Norma HD 464 S1* definuje 3 typy zkoušek pro každý suchý transformátor. 1. protipoïární efekt: reflexní tít protipoïární zkou ky ProtipoÏární zkou ení epoxidového zapouzdfiení transformátorû Trihal se skládá ze zkou ení materiálû a zkou ek F1 podle normy HD 461 S1. 2. protipoïární efekt: bariéra vodních par 3. protipoïární efekt: udrïení teploty pod hodnotou zápalného bodu zkou ení materiálu Zkou ky vzorkû epoxidového zapouzdfiení byly provádûny nezávisl mi laboratofiemi. produkty rozpadu: Anal za a kvantifikace plynn ch produktû pyrol zy materiálu se provádí podle postupû uveden ch v normû NF X , která je totoïná s normou UTE C Pyrol za se provádí pfii 400, 600 a 800 C s asi 1 gram váïícími vzorky. Tato zkou ka byla provádûna v le Laboratoire Central Prefecture de Paris (Hlavní laboratofi PafiíÏské prefektury). v sledky zkou ky: Tabulka uvádí stfiední hodnoty (hmotnost v g/hmotnost materiálu) získané pfii tfiech zkou kách pfii 400, 600 a 800 C. NS znaãí, Ïe v sledky byly na hranici rozli ení metody, a tedy ménû pfiesné. 0 indikuje nepfiítomnost plynû, nebo Ïe jejich koncentrace byla pod úrovní rozli ení mûfiicího zafiízení. Laboratoire Central Prefecture de Paris (Hlavní laboratofi PafiíÏské prefektury) Zku ební certifikát ãíslo 1140/86, 2. prosince 1986 v souladu s normou HD S1* Produkty rozpadu: mnoïství plynu/teploty 400 C 600 C 800 C oxid uhelnat CO 2,5 % 3,7 % 3,4 % oxid uhliãit CO2 5,2 % 54,0 % 49,1 % kyselina chlorovodíková HCI ve formû chloridov ch iontû CI - 0 NS NS kyselina bromovodíková HBr ve formû bromidov ch iontû Br kyselina kyanovodíková HCN ve formû kyanidov ch iontû CN - 0 NS NS kyselina fluorovodíková HF ve formû fluoridov ch iontû F oxid sifiiãit SO2 0,2 % 0,17 % 0,19 % oxid dusnat NO 0 NS NS oxid dusiãit NO2 0 NS NS Vinutí transformátoru Trihal po zkou ce F1 zkou ka F1 (podle normy HD 464 S1, dodatek ZC.3) Zku ební laboratofi Le Laboratoire STELF du Centre National de Prevention et de Protection CNPP Zku ební zpráva ã. PN , , 630 kva, ã Zku ební laboratofi CESY, Itálie Zku ební zpráva ã. BC-97/ z z Obrázek 1 * Normalizaãní dokument CENELC. as zku ební metoda: Kompletní vinutí transformátoru Trihal (VN + NN vinutí + jádro) byla umístûna do komory definované v IEC (norma pro elektrické kabely). Zkou ka byla zahájena zapálením etanolu v nádobû (poãáteãní úroveà 40 mm) a zapnutím vyzafiovacího panelu 24 kw. Zkou ka trvala 60 min, v souladu s normou. vyhodnocení v sledkû: Bûhem zkou ky byl mûfien nárûst teploty. Teplota nepfiesáhla 420 C, jak stanovuje norma. Pfii t = 45 min: teplota byla 85 C (tedy niï í neï 140 C, jak stanovuje norma), viz obrázek 1. Pfii t = 60 min: byla teplota 54 C (tedy niï í neï 80 C, jak stanovuje norma), viz obrázek 1. Nebyly detekovány Ïádné produkty jako kyselina chlorovodíková (HCI), kyselina kyanovodíková (HCN), kyselina bromovodíková (HBr), kyselina fluorovodíková (HF), oxid sifiiãit (SO 2 ), formaldehyd (HCOH). Trihal je fiazen do tfiídy F

16 zkoušky ( Trihal odolává změnám zátěže, přetížením i atmosférickým poruchám. klimatické zkou ky zkou ka C2a (podle normy HD 464 S1*, dodatek ZB.3.2.a) Tepeln ráz Laboratofi Kema Holandsko Zku ební zpráva ã HSL kva, ã Laboratofi CESY, Itálie Zku ební zpráva ã. AT-97/ Obrázek 1: zkou ka C2a Norma HD S1 povoluje hodnotu niï í nebo rovnou 20 pc. U transformátoru Trihal to bylo < 2 pc (1). Pfii dielektrické zkou ce se neobjevil Ïádn pfieskok nebo prûraz. dodateãn test C2b** (podle normy HD 646 S1*, dodatek ZB.2.2.b) Tepeln ráz Laboratofi Kema Holandsko Zku ební zpráva ã HSL Norma HD S1 povoluje hodnotu niï í nebo rovnou 20 pc. U transformátoru Trihal to bylo < 2 pc (1). Pfii dielektrické zkou ce se neobjevil Ïádn pfieskok nebo prûraz. Trihal je fiazen do tfiídy C2. Obrázek 2: zkou ka C2b zkou ky vlivu prostfiedí zkou ka E2a (podle normy HD464 S1*, dodatek ZA.2.2.a) Kondenzace vody a vlhkost Laboratofi Kema Holandsko Zku ební zpráva ã HSL kva, ã Laboratofi CESY, Itálie Zku ební zpráva ã. AT-97/ test s kondenzací vody Obrázek 3: zkou ka E2a Odpafiováním vody byla vlhkost udrïována nad 93 % (obrázek 3). Transformátor Trihal byl 6 hodin v klimatické komofie s teplotou udrïovanou na hranici rosného bodu. Posledních 5 minut pfied koncem vypafiování byl transformátor Trihal v klimatické komofie testován 15 minut indukovan m napûtím 1,1 U m jmenovitého napûtí. Nevyskytl se Ïádn pfieskok nebo prûraz. 2 test vlhkosti Poté byla provedena dielektrická zkou ka (pfiiloïen m a indukovan m napûtím 75 % standardních hodnot). Nevyskytl se Ïádn pfieskok nebo prûraz. dodateãná zkou ka E2b** (podle normy HD 464 S1*, dodatek ZA.2.2.b) Kondenzace vody a vlhkost Laboratofi Kema Holandsko Zku ební zpráva ã HSL Obrázek 4: zkou ka E2b * CENELC normalizaãní dokument. ** Dvû metody (a nebo b) podle volby v robce. (1) Transformátory Trihal zaruãují 10 pc. Transformátor Trihal byl po dobu 24 hodin pfii pokojové teplotû ponofien do slané vody (obrázek 4). Posledních 5 minut pfied vytaïením z vody byl transformátor Trihal testován 15 minut indukovan m napûtím 1,1 Um jmenovitého napûtí. Nevyskytl se Ïádn pfieskok nebo prûraz. Trihal je fiazen do tfiídy E

17 zkoušky ( Úroveň částečných výbojů < 10 pc Izol. hladina 24 kv: zkušební rázová vlna 125 kv Izol. hladina 38,5 kv: zkušební rázová vlna 190 kv elektrické zkou ky Tyto zkou ky ovûfiují deklarované elektrické charakteristiky: kusové zkou ky (nebo rutinní testy) Tyto zkou ky se systematicky provádûjí po vyrobení na v ech transformátorech Trihal a jsou souãástí oficiální závûreãné zku ební zprávy (viz ukázku na následující stranû). Skládají se z: mûfiení odporu vinutí, transformaãního pomûru a hodinového úhlu, napûtí nakrátko, ztráty nakrátko, ztráty naprázdno a proudu naprázdno. MontáÏní linka Ennery zku ebna dielektrické zkou ky zkou ky pfiiloïen m napûtím (50 Hz, 1 min), zkou ky indukovan m napûtím, mûfiení ãásteãn ch v bojû, pfiijatelná kritéria: 10 pc pfii 1,10 Um Pfiijatelné kritérium je 20 pc podle normy HD 464 S1, odst ProtoÏe pfiedpokládaná Ïivotnost transformátoru je úzce spjata s poãáteãní úrovní ãásteãn ch v bojû mûfienou pfii v robû, Trihal dokonce garantuje maximálnû 10 pc. typové zkou ky Provádí se na poïádání a jsou na náklady zákazníka. rázové zkou ky (1) Zku ební rázové napûtí má obvykle zápornou polaritu. Testovací sekvence se skládá z kalibraãního pulzu mezi 50 % a 75 % plného napûtí následovaného tfiemi pulzy pfii plném napûtí. Jedná se o normalizovanou plnou rázovou vlnu, viz schéma. Základní verze Trihal nabízí standardnû volbu odolnosti proti rázov m vlnám podle níïe uvedené tabulky, tj. napfi. pro 38,5 kv, test pulzním napûtím 190 kv. zkou ka oteplení Provádí se metodou simulace zátûïe. Oteplení se ovûfiuje dvûma zkou kami: první pouze pfii ztrátách naprázdno, druhá pouze pfii ztrátách nakrátko. Celkové oteplení se poãítá podle normy IEC 726. nejvy í napûtí soustavy (kv) 3,6 7, , ,5* ef. kv 50 Hz 1 min * Doba ãela Doba dokmitu Vztah mezi T1 a T Standardní rázová vlna rázová vlna (kv) 1,2/50 µs * * âeská národní norma

18 zkoušky Součástí dodávky každého transformátoru ( je protokol o kusové zkoušce

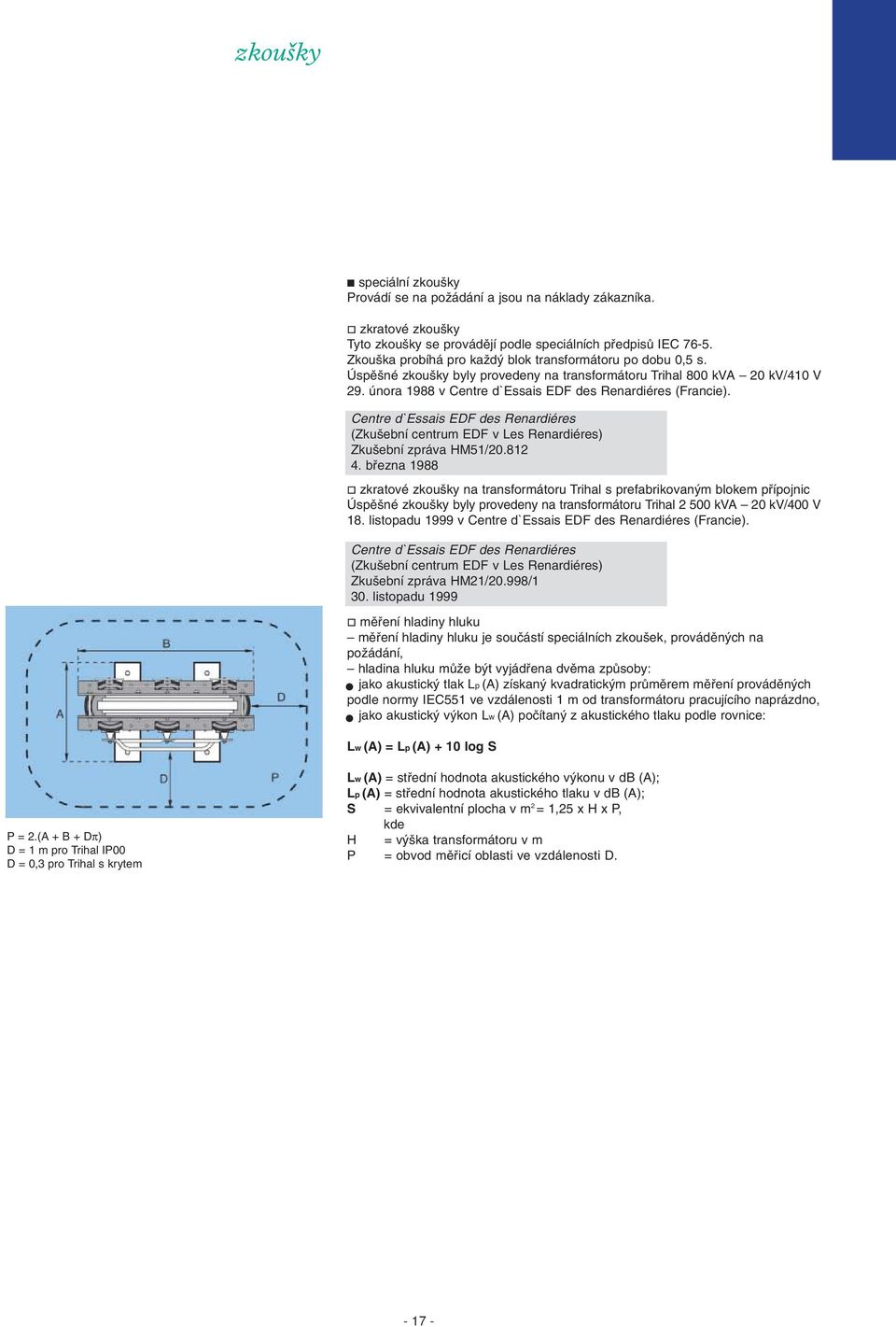

19 zkoušky speciální zkou ky Provádí se na poïádání a jsou na náklady zákazníka. zkratové zkou ky Tyto zkou ky se provádûjí podle speciálních pfiedpisû IEC Zkou ka probíhá pro kaïd blok transformátoru po dobu 0,5 s. Úspû né zkou ky byly provedeny na transformátoru Trihal 800 kva 20 kv/410 V 29. února 1988 v Centre d`essais EDF des Renardiéres (Francie). Centre d`essais EDF des Renardiéres (Zku ební centrum EDF v Les Renardiéres) Zku ební zpráva HM51/ bfiezna 1988 zkratové zkou ky na transformátoru Trihal s prefabrikovan m blokem pfiípojnic Úspû né zkou ky byly provedeny na transformátoru Trihal kva 20 kv/400 V 18. listopadu 1999 v Centre d`essais EDF des Renardiéres (Francie). Centre d`essais EDF des Renardiéres (Zku ební centrum EDF v Les Renardiéres) Zku ební zpráva HM21/20.998/1 30. listopadu 1999 mûfiení hladiny hluku mûfiení hladiny hluku je souãástí speciálních zkou ek, provádûn ch na poïádání, hladina hluku mûïe b t vyjádfiena dvûma zpûsoby: jako akustick tlak Lp (A) získan kvadratick m prûmûrem mûfiení provádûn ch podle normy IEC551 ve vzdálenosti 1 m od transformátoru pracujícího naprázdno, jako akustick v kon Lw (A) poãítan z akustického tlaku podle rovnice: Lw (A) = Lp (A) + 10 log S P = 2.(A + B + Dπ) D = 1 m pro Trihal IP00 D = 0,3 pro Trihal s krytem Lw (A) = stfiední hodnota akustického v konu v db (A); Lp (A) = stfiední hodnota akustického tlaku v db (A); S = ekvivalentní plocha v m 2 = 1,25 x H x P, kde H = v ka transformátoru v m P = obvod mûfiicí oblasti ve vzdálenosti D

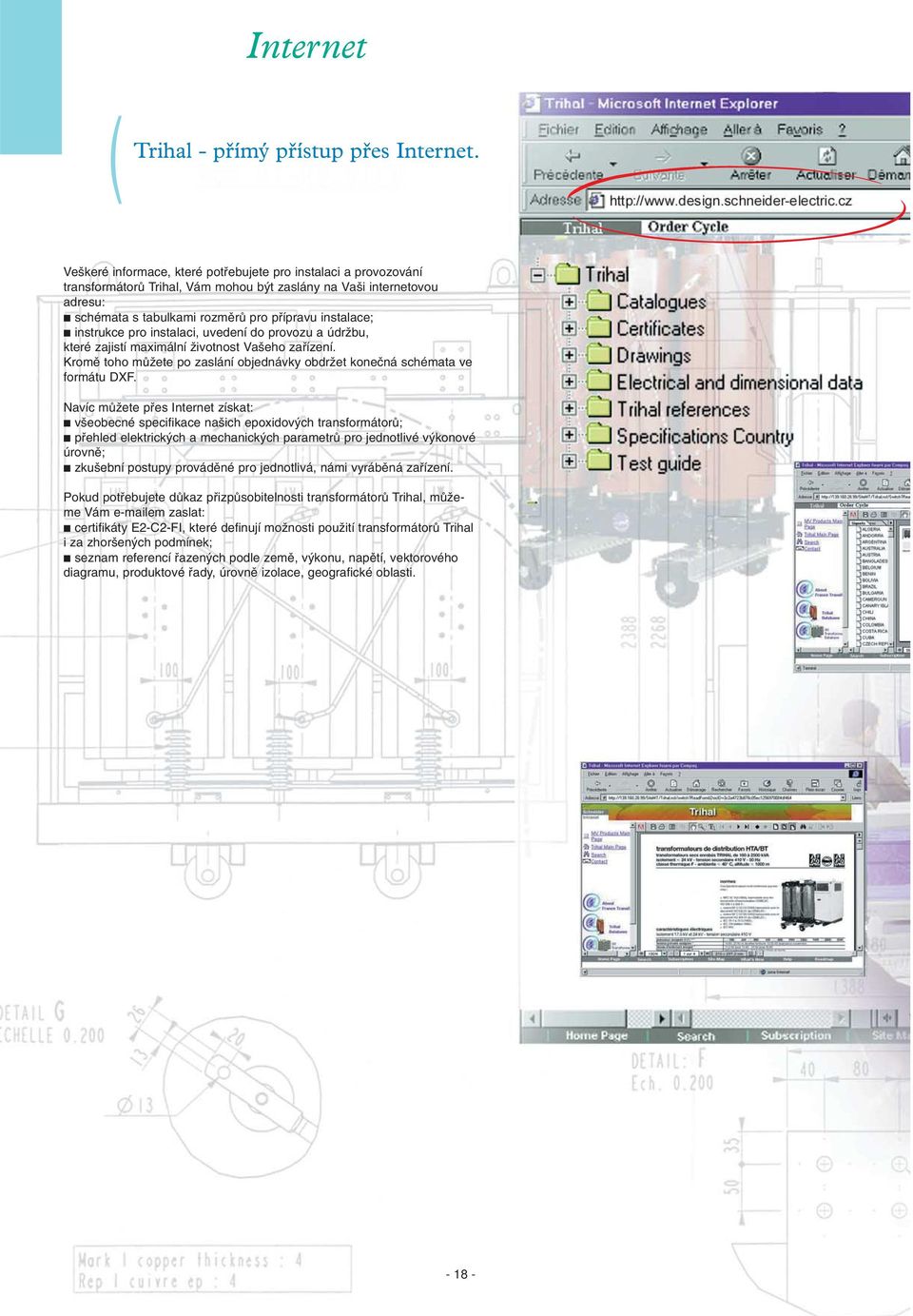

20 Internet ( Trihal - přímý přístup přes Internet. Ve keré informace, které potfiebujete pro instalaci a provozování transformátorû Trihal, Vám mohou b t zaslány na Va i internetovou adresu: schémata s tabulkami rozmûrû pro pfiípravu instalace; instrukce pro instalaci, uvedení do provozu a údrïbu, které zajistí maximální Ïivotnost Va eho zafiízení. Kromû toho mûïete po zaslání objednávky obdrïet koneãná schémata ve formátu DXF. Navíc mûïete pfies Internet získat: v eobecné specifikace na ich epoxidov ch transformátorû; pfiehled elektrick ch a mechanick ch parametrû pro jednotlivé v konové úrovnû; zku ební postupy provádûné pro jednotlivá, námi vyrábûná zafiízení. Pokud potfiebujete dûkaz pfiizpûsobitelnosti transformátorû Trihal, mûïeme Vám em zaslat: certifikáty E2-C2-FI, které definují moïnosti pouïití transformátorû Trihal i za zhor en ch podmínek; seznam referencí fiazen ch podle zemû, v konu, napûtí, vektorového diagramu, produktové fiady, úrovnû izolace, geografické oblasti

21 - 19 -

22 instalace ( Snadná a rychlá instalace. základní charakteristika ProtoÏe transformátory Trihal neobsahují Ïádná kapalná dielektrika a jsou ohnivzdorné, pfii dodrïení následujících podmínek nejsou tfieba Ïádná speciální protipoïární opatfiení: Transformátory Trihal (IP00) instalované na svûtové v stavû Expo 92 v Seville Obrázek 1: izolaãní vzdálenost bez krytu IP00 transformátor nesmí b t instalován v místech s nebezpeãím záplav, pokud v objednávce nebylo stanoveno jinak, nadmofiská v ka místa instalace nesmí b t vy í neï m. n. m., okolní teplota musí b t v intervalu: minimum: -25 C, maximum: +40 C (pokud nebyly stanoveny v objednávce jiné poïadavky). Standardní transformátory jsou podle normy IEC 76 konstruovány pro okolní teploty: maximum: 40 C, denní prûmûr: 30 C, roãní prûmûr: 20 C. místní ventilace musí umoïàovat odvod ve ker ch tepeln ch ztrát transformátoru, v silnû zneãi tûn ch prostfiedích (olej u kovoobrábûcích strojû, prach) je tfieba vzduch pfiicházející do styku s transformátorem ãistit (filtry, prûduchy), transformátory jsou urãeny pro vnitfiní instalaci, i kdyï mají kovov kryt IP31 (venkovní instalace konzultujte u nás), je tfieba ponechat prostor pro pfiístup k pfiípojnicím a odboãkám, mobilní instalace konzultujte u nás. Trihal bez krytu (IP00) (obrázek 1) V této konfiguraci, i se zásuvn mi prûchodkami, musí mít transformátor ochranu proti pfiímému dotyku. Kromû toho: zvlá tní pozornost je tfieba vûnovat ochranû transformátoru pfied padající vodou (napfi. kondenzace na trubkách u stropu), je tfieba dodrïet minimální vzdálenosti od stûn apod. podle následující tabulky: Transformátory Trihal s IP31 instalované v ocelárnách 200 mm 200 mm BT HTA 500 mm* 200 mm izolace (kv) rozmûry X (1) (mm) plná stûna ventilaãní mfiíïka 7,2* * ,5* * * (1) V úvahu se nebere pfiístup k pfiepínaãi odboãek. * Podle HD 637 S1. Konzultujte s námi pfiípad, kdy nemûïete zajistit nûkterou ze vzdáleností. Trihal s kovov m krytem IP31 (obrázek 2) Mezi vnûj í stûnou zapouzdfiení a zdí musí zûstat pro odpovídající chlazení minimální vzdálenost 200 mm. Obrázek 2: izolaãní vzdálenost s krytem * Pro pfiístup k pfiepínaãi odboãek

23 instalace ventilace rozvodny stanovení v ky a plochy ventilaãních mfiíïek V obecném pfiípadû pfiirozeného chlazení (AN) musí ventilace transformoven nebo krytu zajistit pfiirozen odvod tepelné energie uvolnûné z transformátoru. V pfiípadû, Ïe není transformovna dostateãnû ventilována, je tfieba zajistit cirkulaci ãerstvého vzduchu dolním vstupním otvorem S a protilehl m horním v stupním otvorem S ve v ce H (obrázek 1 a 2). Pro zaji tûní úãinného chlazení transformátoru a dostateãné cirkulace vzduchu je dûleïité dodrïet minimální v ku 150 mm pod Ïivou ãástí instalaci pojízdn ch koleãek nebo ekvivalentního soklu. V pfiípadû omezené cirkulace vzduchu má transformátor sníïenou schopnost krátkodobû i dlouhodobû odolávat pfietíïením. vzorec pro ventilaci (obrázek 1) Obrázek 1: pfiirozená ventilace rozvodny P = souãet ztrát transformátoru nakrátko a naprázdno v kw pfii 120 C S = plocha dolního vstupního otvoru (s respektováním mfiíïky) v m 2 S = plocha horního v stupního otvoru (s respektováním mfiíïky) v m 2 H = rozdíl v ek dvou ventilaãních otvorû v metrech Tento vzorec je platn pro stfiední teplotu okolí 20 C a nadmofiskou v ku m. Pfiíklad: jeden samostatn transformátor Trihal kva, Po = W, Pcc pfii 120 C = W, tj. P = 13,3 kw. Pokud je vzdálenost mezi mfiíïkami = 2 m, pak S = 1,7 m 2 nutné plochy. Pokud bude mfiíïka omezovat vstup vzduchu o 30 %, pak by vstupní plocha mfiíïky mûla b t 1,5 x 1,5 m a plocha pro v stup vzduchu 1,5 x 1,6 m. nucená ventilace (obrázek 2) Obrázek 2: nucená ventilace rozvodny Nucená ventilace transformovny je nezbytná v pfiípadû, Ïe stfiední okolní teploty jsou nad 20 C nebo je málo nebo patnû ventilovaná místnost pfii ãásteãném v skytu pfietíïení. Ventilátor mûïe b t fiízen termostatem. Doporuãen tok (m 3 /s) pfii 20 C: 0,1 x P. P = souãet ztrát transformátoru nakrátko a naprázdno v kw pfii 120 C

24 instalace ( Přívody VN a NN lze provádět shora nebo zespodu. pfiipojení LV n HV Pfiipojení na stranû VN se provádí kabely. Pfiipojení na stranû NN se standardnû povádí kabely, je v ak moïné zvolit jinou velmi bezpeãnou alternativu pouïitím prefabrikovan ch pfiípojnicov ch mostû. Ve v ech zobrazen ch pfiípadech musí b t kabely nebo pfiípojnice zavû eny (podepfieny), aby se zabránilo mechanickému namáhání VN nebo NN svorkovnic, pfiípadnû VN zásuvn ch konektorû. VN se pfiipojuje shora k pfiipojovacím praporcûm. NN se pfiipojuje k transformátoru shora. Obrázek 1: standardní pfiipojení VN a NN shora 120 mm 120 mm Obrázek 2: standardní pfiipojení VN a NN zespodu HV Upozornûní: vzdálenost mezi VN kabely nebo pfiípojnicemi a povrchem vinutí by mûla b t pfiinejmen ím 120 mm, s v jimkou plochého ãela na stranû VN, kde je minimální vzdálenost stanovena VN pfiipojením, minimální vzdálenost od vnûj ích VN praporcû je 120 mm, epoxidové zapouzdfiení nebo pouïití zásuvn ch konektorû nezaruãuje ochranu proti dotyku, je zakázáno dot kat se transformátoru pod napûtím, na NN pfiípojnicích se nemûïe instalovat omezovaã pfiepûtí (typ CARDEW.C): provozní teplota nemûïe pfiev it 40 C (pokud se nejedná o speciální úpravu pro vysoké teploty). Trihal bez kovového krytu (IP00) standardní pfiipojení VN a NN v vody (nebo pfiívody) NN se vedou shora nebo zespodu (obrázky 1 a 2), v vody (nebo pfiívody) VN se vedou shora nebo zespodu (obrázky 1 a 2). V pfiípadû v vodû (nebo pfiívodû) zespodu je nezbytné pouïít rozpûrku (není souãástí dodávky). Pfiipojení VN pomocí zásuvn ch konektorû je na obrázku 3. pfiipojení NN pomocí prefabrikovan ch pfiípojnicov ch mostû (obrázek 4) Instalace je do maximální moïné míry zjednodu ena velmi jednoduchou montáïí a demontáïí: transformátor se dodává jiï s pfiipraven m rozhraním pro Canalis, je moïn posuv o ±15 mm ve 3 smûrech, pfiipojení a odpojení se provede v rámci jedné hodiny, pfii zaji tûní maximální moïné kontinuity provozu. LV n HV 120 min. 120 min. Obrázek 3: pfiipojení VN pomocí zásuvn ch konektorû Pfiipojení NN pomocí prefabrikovan ch pfiípojnicov ch mostû

25 instalace LV Obrázek 1: standardní pfiipojení VN a NN shora HV Trihal s kovov m krytem IP31 standardní pfiipojení VN a NN (obrázky 1 a 2) v vody (nebo pfiívody) NN musí smûfiovat smûrem nahoru od svorkovnic pod krytem, vodiãe NN nesmí vést mezi krytem a VN vinutím, v vody (nebo pfiívody) VN se mohou vést horem (obrázek 1) nebo spodem (obrázek 2). pfiipojení VN zespodu v vody (nebo pfiívody) VN lze vést spodem pfiímo k pfiipojovacím svorkám (obrázek 2), v tomto pfiípadû pfiívodní vodiãe vedou pfies odnímatelnou desku naspodu vpravo na stranû VN, kabely VN musí b t upevnûny uvnitfi krytu na stranû VN. K upevnûní kabelû uvnitfi krytu na stranû VN slouïí dvû roubovací objímky (obrázek 2). (UpevÀovací objímky nejsou souãástí dodávky.) Doporuãuje se uvnitfi krytu zkontrolovat provedení tohoto typu pfiipojení z hlediska ohybû a vzdálenosti kabelû od stûn krytu. pfiipojení VN pomocí zásuvn ch konektorû (obrázek 3) pfiipojení NN pomocí prefabrikovan ch pfiípojnicov ch mostû (obrázek 4). Upozornûní: V pfiípadû vrtání otvorû pro pfiipojení VN, NN apod. je tfieba zajistit soulad s parametry pro krytí IP31. HV Obrázek 2: standardní pfiipojení VN zespodu Obrázek 3: pfiipojení VN pomocí zásuvn ch konektorû (volitelnû) Obrázek 4: pfiipojení NN pomocí prefabrikovan ch pfiípojnicov ch mostû

26 instalace ( Pro bezpečnou instalaci OPAT ENÍ P ED UVEDENÍM TRANSFORMÁTORÒ TRIHAL DO PROVOZU ZabraÀte vniku kovov ch ãástic ( pon, stfiepin), vodiv ch ãástic, cizích tûles a vodních kapek do aktivních ãástí transformátoru. Pro zaji tûní dostateãné ventilace dodrïujte minimální vzdálenost 150 mm mezi podlahou a krytovan m transformátorem. DodrÏujte minimální vzdálenost 120 mm mezi povrchem epoxidové pryskyfiice nebo pfiipojovacími praporci a: v emi pfiívodními kabely, uzemàovacími vodiãi, ochrann mi obvody, nebo jin mi ãástmi. Odpovídajícím zafiízením omezte spínací proud kapacitních baterií na stranû NN. Zkontrolujte nastavení odboãek (musí b t pro v echny 3 fáze stejné), zkontrolujte utahovací moment v ech elektrick ch spojû. Pfiipojte ochranné obvody k monitorovacím systémûm. Zkontrolujte správnost uzemnûní. Zajistûte správnou ventilaci: vstup okolního vzduchu spodem a v stup ohfiátého horními v vody. Zajistûte a upevnûte VN a NN kabely proti pohybu. Zajistûte, aby napájecí napûtí nebylo vy í neï jmenovité. Pravidelnû provádûjte ãi tûní transformátorû, obzvlá tû tûch, které jsou instalované ve zneãi tûném prostfiedí (olej, vodivé ãástice)

27 přetížení obecné informace Transformátory jsou konstruovány pro provoz se jmenovit mi v kony pfii teplotách stanoven ch IEC 76: maximum: 40 C denní prûmûr: 30 C roãní prûmûr: 20 C Pokud není specifikováno jinak, je referenãní teplotou roãní prûmûr 20 C. pfietíïení bez sníïení provozní Ïivotnosti transformátoru je povolené tehdy, jestliïe je kompenzováno normálním zatíïením pod jmenovitou hodnotou v konu. zátûï K = jmenovit v kon Pfiípustná pfietíïení rovnûï závisí na stfiední teplotû okolí. Grafy v 1. sloupci udávají denní opakující se pfietíïení. 2. sloupec se t ká pfiijateln ch krátkodob ch pfietíïení. obrázek dole pfiedstavuje závislost pfiijatelného konstantního zatíïení na prûmûrné teplotû pfii bûïné Ïivotnosti transformátoru. % zatíïení Okolní teplota ve C (x = roãní prûmûrná teplota) Grafy závislosti pfietíïení na teplotû okolí transformátor konstruovan pro okolní teplotu 20 C lze provozovat pfii vy ích teplotách sníïením v konu podle následující tabulky: roãní prûmûrná pfiijatelná teplota okolí zátûï 20 C P 25 C 0,97 x P 30 C 0,94 x P 35 C 0,90 x P

28 manipulace, skladování manipulace Transformátory jsou vybaveny prostfiedky pro bezpeãnou manipulaci. zvedání pomocí závûsn ch lan (fietûzû) (obrázek 1) Zvedání se provádí pomocí 4 závûsn ch ok u transformátoru bez krytu a 2 závûsn ch ok v pfiípadû transformátoru s krytem. Závûsná lana nesmí svírat vzájemn úhel vût í neï 60. Nakládání v na ich závodech zvedání pomocí vysokozdviïného vozíku (obrázek 2) Nejdfiíve je tfieba ovûfiit nosnost vysokozdviïného vozíku. Pokud je dostateãná, vidlice se vkládají po odstranûní koleãek do základov ch U-nosníkÛ. vleãení Transformátor s krytem nebo bez nûj se musí vléci za spodní základnu. Za tímto úãelem jsou po kaïdé stranû základny díry o prûmûru 27 mm. Vleãení je moïné ve dvou smûrech: ve smûru osy základny a kolmo na osu základny. 60 maximum montáï koleãek po zdviïení závûsn mi lany (obrázek 1), po zdviïení pomocí vidlicového zdviïného vozíku (obrázek 1 a 2). V druhém pfiípadû umístûte zdvihací vidlice do základov ch U-nosníkÛ. Pod nosníky uloïte trámy vy í, neï jsou koleãka, a transformátor na nû poloïte. Pomocí heveru odstraàte bednûní. UloÏte koleãka do poïadovan ch pozic (obousmûrná koleãka). SpusÈte transformátor na koleãka. skladování Transformátor Trihal musí b t pfii skladování chránûn pfied padající vodou a prachem (zdivo, písek atd.). Pokud je transformátor dodáván s plastov m krytem, je nutné tento pfii skladování nesnímat. Transformátor Trihal lze skladovat pfii teplotách do -25 C. podpûrné body pro zdviïn vozík Obrázek 1: zvedání lanem nebo vysokozdviïn m vozíkem koleãka dfievûné podpûry zvedáky Obrázek 2: uloïení koleãek

29 uvedení do provozu ( Ke každému transformátoru je přiložen manuál pro instalaci a uvedení do provozu. uvedení do provozu stanovi tû transformátoru (viz strany 20 a 21) Místo instalace musí b t suché, ãisté, upravené a bez nebezpeãí navlhnutí. Transformátory Trihal nesmí b t instalovány v místech s nebezpeãím záplav. Místo instalace musí mít dostateãnou ventilaci, aby se zajistil odvod uvolnûné tepelné energie transformátoru. kontrola stavu po vyskladnûní Pokud je transformátor Trihal zaprá en, vysajte prach vysavaãem, pfiípadnû ofoukejte stlaãen m vzduchem nebo dusíkem, izolátory peãlivû vyãistûte papírov mi ubrousky. transformátory Trihal dodávané v plastovém obalu Bûhem pfiipojování ponechte plastov obal na transformátoru, sníïíte nebezpeãí zapadnutí roubû, matic, podloïek atd. dovnitfi konstrukce, v místû pfiipojení VN a NN obal protrhnûte. transformátor Trihal s kovov m krytem Na kovov kryt nelze pokládat Ïádné pfiedmûty, vyjma kabelového pfiíslu enství. Jakákoli instalace neautorizovan ch pfiístrojû nebo pfiíslu enství nedodávan ch spoleãností Schneider Electric, s v jimkou kabelov ch pfiípojek montovan ch podle pfiíslu ného návodu, je uvnitfi krytu nepfiípustná a ru í záruãní podmínky. Jakékoli modifikace, roz ifiování pfiíslu enství apod. konzultujte u nás. kabeláï pro pfiipojení VN a NN (viz stranu 11) V Ïádném pfiípadû nelze nic pfiipevàovat k jádru a vinutí transformátoru. Vzdálenost mezi VN a NN kabely nebo NN kabely a povrchem VN vinutí musí b t nejménû 120 mm, s v jimkou strany VN, kde minimální vzdálenost je dána nejvzdálenûj ím VN pfiipojením. Zvlá tní pozornost je tfieba vûnovat uzemnûní stínûní VN kabelû. Je tfieba dodrïet minimální vzdálenost 120 mm mezi uzemàovacími kabely a povrchem VN vinutí. pfiipojení konektorû VN Utahovací moment pfiipojení na VN svorkovnici a odboãkách s ploch mi + kontaktními podloïkami: utahovací u M8 M10 M12 M14 utahovací moment m.kg pfiipojení konektorû NN Utahovací moment pro pfiipojovací praporce NN: utahovací moment pro rouby pfiípojnic M8 M10 M12 M14 M16 utahovací moment m.kg 1,25 2,5 4, Uvedení do provozu po kontrole kompenzace jalové energie: instalace kombinující transformátory, kondenzátorové baterie a NN rozvádûãe Pokud jsou v blízkosti transformátorû instalovány kondenzátorové baterie, kapacitní vypínací proud mûïe vyvolat pfiepûtí nebezpeãná pro transformátory i kondenzátory. Tyto podmínky mohou b t je tû hor í, pokud je napájecí zdroj VN daleko od VN pfiívodní skfiínû. Doporuãujeme pfiedfiadit odpor: stykaã LC1 D.K znaãky Telemecanique

30 uvedení do provozu, údržba, servisní služby ( Kvalita předního výrobce, mezinárodní zkušenosti, rychlá pomoc, kvalitní servis izolaãní napûtí (kv) 7, , minimální vzdálenost (mm) Kontrola pfied uvedením do provozu pomocné obvody Pomocné obvody transformátoru musí b t pevnû uchyceny (bez prûvûsû) a dostateãnû vzdáleny od Ïiv ch ãástí. Minimální vzdálenosti jsou stanoveny izolaãním napûtím vyznaãen m na títku se jmenovit mi hodnotami. Viz tabulku. NepfiipevÀujte Ïádné pfiíslu enství apod. na jádro a vinutí transformátoru. paralelní provoz Ovûfite shodu VN a NN napûtí, kompatibilitu charakteristik, obzvlá tû hodinov úhel a napûtí nakrátko. Ovûfite, Ïe stejné odboãky byly zvoleny i na paralelnû pfiipojen ch transformátorech podle normy HD 398. kontroly pfied uvedením do provozu sejmûte ochrann obal a zkontrolujte v echna pfiipojení (uspofiádání, vzdálenosti, utaïení), po pfiipojení zkontrolujte kabely a pfiípojnice z hlediska pfiíslu ného stupnû krytí, podle diagramu na títku se jmenovit mi hodnotami zkontrolujte odboãky pro v echny tfii fáze, ovûfite ãistotu transformátoru a proveìte test uzemnûní VN a NN a izolace VN a NN pomocí mûfiiãe izolace V. PfiibliÏné hodnoty odporû jsou: VN/zem = 250 MΩ NN/zem = 50 MΩ VN/NN = 250 MΩ Pokud jsou namûfiené hodnoty pfiíli nízké, ovûfite, zda transformátor není navlhl. Pokud ano, vysu te jej hadrem a opakujte mûfiení. Pokud jsou v sledky stejné, kontaktujte prodejce. údrïba Pfii normálních provozních podmínkách zkontrolujte transformátor jednou za rok a vysajte vysavaãem nebo ofoukejte stlaãen m vzduchem usazen prach. Frekvence ãi tûní závisí na provozních podmínkách. Pfii údrïbû ovûfite momentov m klíãem utaïení spojovacích roubû. V pfiípadû zneãi tûní mastnotou pouïívejte pro vyãi tûní povrchu epoxidu pouze studená odma Èovadla. servisní sluïby Pfii Ïádosti o informace nebo v mûnu ãástí je vïdy nutné uvést hlavní charakteristiky uvedené na títku a obzvlá tû sériové v robní ãíslo. zapojení transformátoru Pomoc pfii uvádûní do provozu Na i technici zajistí, aby Va e zafiízení bylo správnû uvedeno do provozu. Telefonní sluïba Pokud máte nûjak problém nebo se potfiebujete na cokoliv zeptat, staãí zvednout telefon. Jsme Vám k dispozici 24 hodin/7 dní v t dnu. ProdlouÏená záruka Na poïádání a za urãit ch podmínek jsme schopni prodlouïit záruãní lhûtu pro Vá transformátor. na místû instalace Opravy Technologie transformátorû Trihal umoïàuje provádût ve keré, i nároãné opravy pfiímo na místû instalace. kolení Po celém svûtû zaji Èujeme kolení pro jednotlivé typy v robkû. Expertizy Dodávka náhradních dílû Na e servisní centra mají dostatek náhradních dílû, takïe jejich dodací lhûty jsou velmi krátké

31 Servis spoleãnosti Schneider Electric ( Jsme Vám k dispozici na telefonu (24 hodin/ 7 dní v t dnu) (vedoucí oddûlení Servisu) (GSM) ( Jsme Vám k dispozici na u servis@cz. schneiderelectric.com
