1 Statika tuhého tělesa Statika soustav těles Petr Šidlof

2 Rovnováha volného tuhého tělesa (1) Hmotný bod: v rovnováze když rovnováha sil F 0 Tuhé těleso: v rovnováze když rovnováha sil a momentů F 0, M 0

3 Rovnováha volného tuhého tělesa (2) Silová rovnováha: x : F 1x F 2x 0 y : F1y F2y 0 síly.. posuvné účinky Momentová rovnováha: S : MF M M 0 1 F 2 momenty.. otáčivé účinky Poznámky 2D.. 3 rovnice rovnováhy (2+1) 3D.. 6 rovnic rovnováhy (3+3) silová rovnováha lze psát v libovolném souřadném systému momentová rovnice lze psát k libovolnému bodu (orientace!)

4 Počet stupňů volnosti (PSV) počet souřadnic nutných pro jednoznačný popis polohy systému 2D volný hmotný bod: PSV = 2 volné tuhé těleso: PSV = 3 3D volný hmotný bod: PSV = 3 volné tuhé těleso: PSV = 6

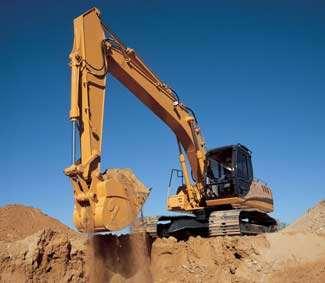

5 Statika vázaného tělesa pojem síla.. abstrakce (nahrazuje působení okolních těles či polí) tělesa vzájemně spojena pomocí vazeb Vazba zprostředkovává působení těles omezuje vzájemnou pohyblivost snižuje počet stupňů volnosti Uvolnění vazby: působení tělesa nahrazeno silou a/nebo momentem uvolnění podpěr, spojů, kloubů, svárů reakce vazby snižují PSV!

6 Reakce ve vazbách: kloub, ložisko umožňuje otáčení (blokuje posun) odebírá 2 SV (ve 2D) zbývá 1 SV přenáší sílu o dvou složkách Poznámka otáčení kolem rohu (bez prokluzu) kloub

7 Reakce ve vazbách: vetknutí blokuje posun, i otáčení odebírá 3SV (zbývá 0 SV) přenáší 2 složky síly a moment!! POZOR!! častá chyba zapomíná se na moment

8 Reakce ve vazbách: hladká podpora, vedení, podepření válcem umožňuje posun a otáčení, blokuje posun odebírá 1SV (zbývají 2 SV) přenáší 1 složku síly kolmo na společnou tečnu křivek Poznámka v některých učebnicích klasifikováno jako obecná vazba

9 Reakce ve vazbách: lano, táhlo reakce známého směru neznámé velikosti odebírá 1 SV (zbývají 2 SV) přenáší sílu o jedné složce lano je schopné přenést pouze tah (jednostranná vazba), táhlo tah i tlak

10 Speciální vazby: lineární pružina Nelineární pružiny obecná závislost síly na vzdálenosti síla úměrná natažení (stlačení) pružiny tvrdnoucí charakteristika měknoucí charakteristika

11 Speciální vazby: (ideální) kladka otáčí směr síly momentová rovnováha T 1 = T 2 ložisko kladky přenáší reakci se dvěma složkami

12 Speciální vazby: gravitační síla Statika tuhého tělesa, statika soustav těles

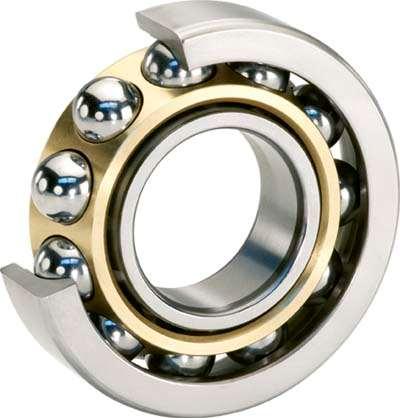

13 Vazby ve 3D Klouby kulové klouby (3 složky reakce) axiální ložiska (1 složka reakce) Vetknutí radiální ložiska (2 složky reakce) 3 složky reakce, 3 momenty (blokuje 6 SV)

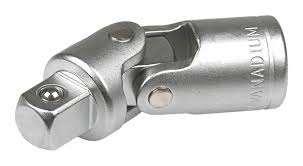

14 Vazby ve 3D Kardanová spojka odebírá 4 SV (zbývají 2) přenáší kroutící moment, tři složky síly

15 Řešení soustav těles a mechanismů Postup Stejně jako při řešení statiky tuhého tělesa: 1) Izolovat těleso, o které se zajímáme 2) Nákres izolovaného tělesa 3) Náhrada působení okolních těles reakcemi 4) Volba souřadného systému 5) Sestavení rovnic rovnováhy / pohybových rovnic Navíc: uvolnění každého tělesa zvlášť reakce ve vazbách musí vyhovovat zákonu akce a reakce (stejná velikost, opačný směr)

16 Příklad statika soustavy tuhých těles 1) Nákres izolovaného tělesa (jedno po druhém) 2) Náhrada působení okolních těles reakcemi 3) Volba souřadného systému 4) Sestavení rovnic rovnováhy A. válec x : y : R R 1 2 mgsin 0 mgcos 0 S : 0 0 (všechny síly prochází jedním bodem nemá smysl)

17 Příklad statika soustavy tuhých těles 1) Nákres izolovaného tělesa (jedno po druhém) 2) Náhrada působení okolních těles reakcemi 3) Volba souřadného systému 4) Sestavení rovnic rovnováhy B. vodorovný nosník C. šikmý nosník

18 Příklad statika soustavy tuhých těles Neznámé: R 1, R 2, R 3x, R 3y, M, R 4, R 5x, R 5y Rovnic: 8 8x staticky určitý případ (z rovnic rovnováhy je možné vypočítat velikost reakcí)
