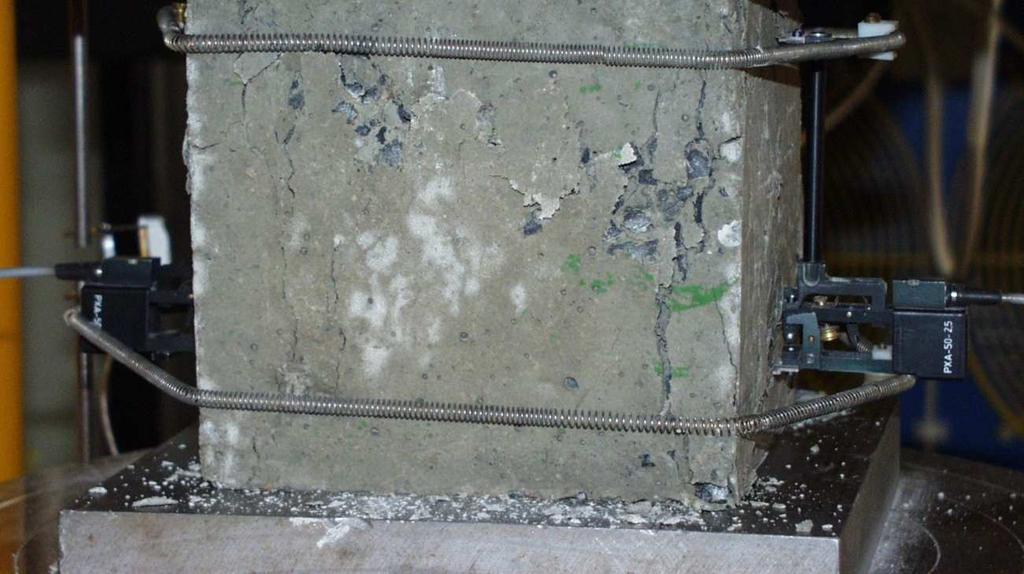

12 Zkouška pevnosti betonu v tlaku

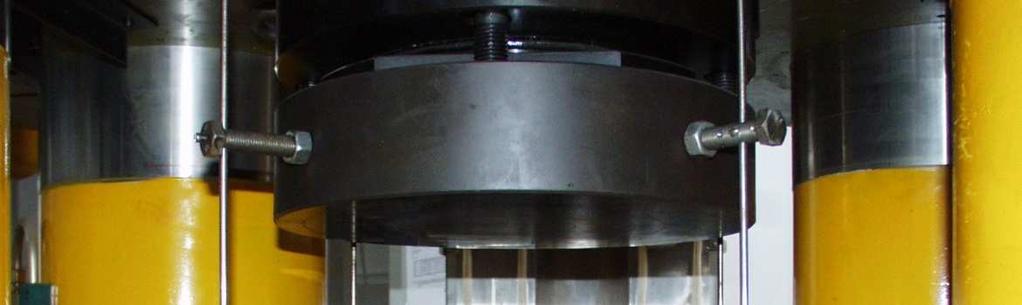

13 Zkušební těleso v zatěžovacím lisu

14 Zkouška pevnosti nosníku v ohybu

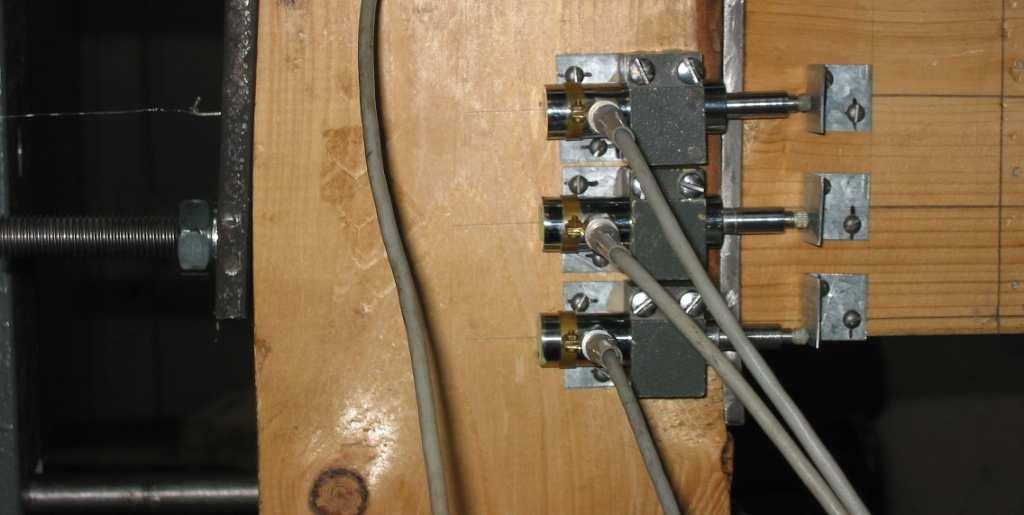

15 Zkouška únosnosti styčníku

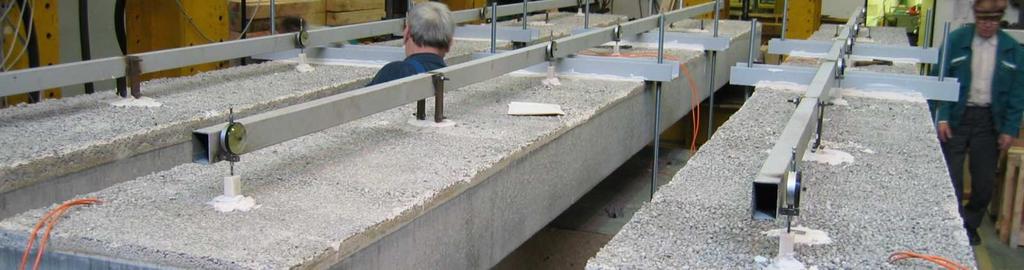

16 Zkouška únosnosti lepeného skla

17 Zkouška spřažené konstrukce

18 Zkouška předpjatých nosníků

19 1. PŘÍČINKOVÉ ČÁRY dosud jsme předpokládali, že na konstrukci působí stálé zatížení poloha a velikost zatížení byla konstantní u inženýrských konstrukcí (mosty, jeřábové dráhy atd.) hraje významnou roli pohyblivé zatížení (pohyblivá soustava sil), které je zpravidla svislé, mění se pouze poloha soustavy (velikost a vzájemná vzdálenost sil jsou neměnné stálé veličiny v každém průřezu tedy vzniká nekonečné množství hodnot M, Q, N (pro každý z nekonečného množství zatěžovacích stavů jedna hodnota M, Q, N)

20 Při řešení statických účinků na konstrukci v konkrétním průřezu používáme tzv. příčinkové čáry je to závislost polohy zatížení a velikosti hledané statické veličiny, která je vyjádřena graficky. U staticky určitých konstrukcí je příčinková funkce lineární. Definice příčinkové čáry : Příčinková čára statické veličiny (M, Q, N, R, ) je čára, jejíž pořadnice η udávají velikost statické veličiny ve vyšetřovaném průřezu při pohybu osamělé síly F = 1 po nosníku.

21 1.1 Příčinkové čáry prostý nosník

22 Příčinková čára reakce

23 Příčinková čára momentu v průřezu x

24 Příčinková čára posouvající síly v průřezu x

25 1.2 Příčinkové čáry konzola

26 Příčinková čára reakce

27 Příčinková čára posouvající síly v průřezu x

28 Příčinková čára momentu v průřezu x

29 1.3 Kinematické řešení uvolníme nebo do konstrukce vložíme vazbu, která odpovídá uvažované statické veličině zavedeme příslušnou deformaci tvar deformace konstrukce odpovídá hledané příčinkové čáře (předpokládáme lineární průběh deformací) určíme jednu pořadnici příčinkové čáry, ostatní dopočítáme z podobnosti trojúhelníků

30 Uvolnění vazby při výpočtu příčinkové čáry reakce uvolníme pouze vazbu v místě a směru příslušné reakce

31 Vložení vazby při výpočtu příčinkové čáry posouvající síly nebo momentu vložíme příslušnou vazbu do průřezu konstrukce

32 Příčinkové čáry spojitý nosník a) z definice příčinkové čáry rozkreslíme nosník na části nesoucí a nesené vyřešíme příčinkovou čáru na tom nosníku, kde je zadán průřez příčinková čára pokračuje na všech nosnících vyšší úrovně (nesených) Ve vnějších podporách původního nosníku má příčinková čára nulové pořadnice, ve vnitřních kloubech má zlomy. Je vždy lineární (platí pro staticky určité konstrukce). b) kinematicky

33 Hierarchické působení nosníků

34

35

36 Hierarchické působení nosníků
