ídící jednotka A60 Návod k instalaci a obsluze
|
|
- Radomír Jaroš
- před 8 lety
- Počet zobrazení:
Transkript
1 ídící jednotka A60 Návod k instalaci a obsluze

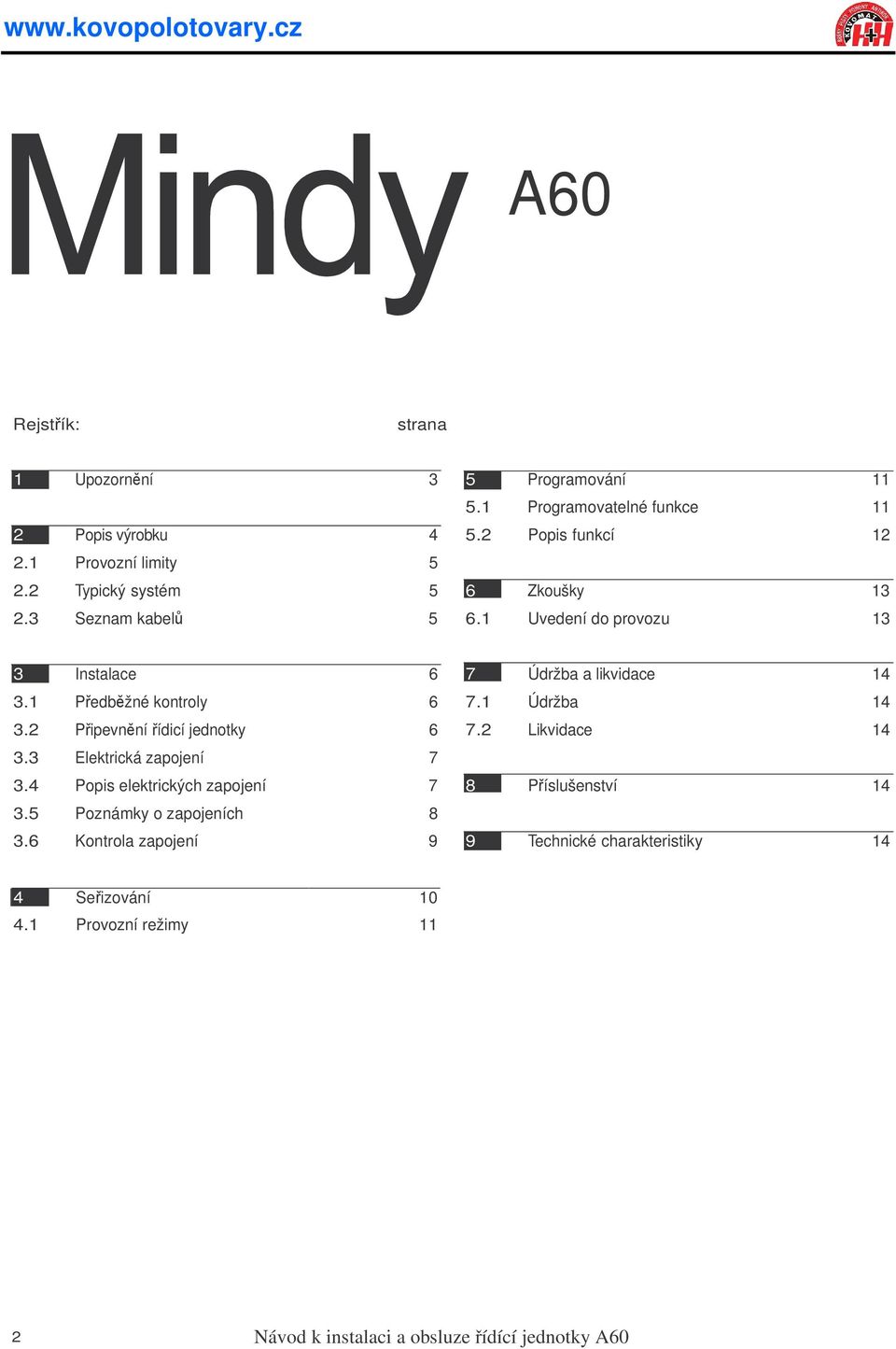

2 A60 Rejstík: strana 1 Upozornní 3 2 Popis výrobku Provozní limity Typický systém Seznam kabel 5 5 Programování Programovatelné funkce Popis funkcí 12 6 Zkoušky Uvedení do provozu 13 3 Instalace Pedbžné kontroly Pipevnníídicí jednotky Elektrická zapojení Popis elektrických zapojení Poznámky o zapojeních Kontrola zapojení 9 7 Údržba a likvidace Údržba Likvidace 14 8 Píslušenství 14 9 Technické charakteristiky 14 4 Seizování Provozní režimy 11 2
3 1) Upozornní Tato píruka obsahuje dležité informace ohledn bezpenosti. Než zanete s instalací souástí, je dležité, abyste si peetli veškeré informace zde obsažené. Tuto píruku bezpen uschovejte pro pozdjší použití. Vzhledem k nebezpeím která by mohla nastat bhem instalace i pi používání musí být instalace provádna za úplného dodržování v souasnosti platných zákon, ustanovení a pravidel, aby byla zajištna maximální bezpenost. Tato kapitola podává podrobnosti všeobecných upozornní. Další konkrétnjší upozornní jsou podrobn vypsána v kapitolách 3.1 Pedbžné kontroly a 6 Zkoušky a uvedení do provozu. Podle nejnovjší evropské legislativy se automatika dveí a vrat ídí ustanoveními uvedenými ve smrnici 98/37/CE (Strojní smrnice) a konkrétnji normami: EN (harmonizovaná norma); EN 12445; EN a EN 12635, která umožuje prohlášení shody stroje se strojní smrnicí. Pro další informace a návody k analýze rizik a k tomu jak sestavovat technickou dokumentaci navštivte Tato píruka byla napsána zejména pro použití kvalifikovanými montéry. Vyjma piložené specifikace Pokyny a upozornní uživatelm, kterou by ml pracovník montáže vyjmout nelze žádnou z informací obsažených v této píruce považovat za urenou pro koncové uživatele! Jakékoli použití nebo druh provozu, které nejsou v tchto pokynech výslovn uvedeny nejsou povoleny. Nesprávné použití mže zpsobit škody a zranní osob. Ped zahájením instalace je teba provést analýzu rizik vetn seznamu nezbytných bezpenostních pomcek uvedeného v Píloze I Strojní smrnice, s vyznaením píslušných pijatých ešení. Povšimnte si: Analýza rizik je jedním z dokument obsažených v Technické dokumentaci k této automatice. Na základ konkrétních požadavk aplikace a pítomných rizik provte, zda jsou k sestavení automatiky potebná další zaízení. Je teba uvážit následující rizika: nárazy, tlak, smyk, vleení, atd., jakož i ostatní všeobecná rizika. Žádné souásti neupravujte není-li takový postup uveden v této píruce. Úkony tohoto typu pravdpodobn povedou k nesprávné funkci. NICE se zíká jakékoli zodpovdnosti za škody vzešlé z upravovaných výrobk. Bhem instalace a použití zajistte, aby do ídicí jednotky nebo do dalších otevených zaízení nepronikala pevná tlesa ani kapaliny. Je-li to nezbytné, kontaktujte oddlení služeb zákazníkm firmy NICE; používání v tchto pípadech mže být nebezpené. Systém automatiky se nesmí používat dokud nebyl uveden do provozu dle popisu v kapitole 6 Zkoušky a uvedení do provozu. Obalové materiály je teba zlikvidovat v souladu s místními pedpisy. Nastane-li chyba, kterou nelze vyešit s použitím informací nacházejících se v této píruce, kontaktujte oddlení služeb zákazníkm firmy NICE. V pípad aktivace automatických jisti nebo pepálení pojistek se pokuste zjistit a odstranit píslušnou závadu. Ped pístupem ke svorkám uvnit krytu odpojte veškeré elektrické napájecí obvody. Nemžete-li nalézt zaízení pro odpojení, pipevnte následující nápis: UPOZORNNÍ: PROBÍHAJÍCÍ ÚDRŽBÁSKÁ PRÁCE. Zvláštní upozornní týkající se vhodného použití tohoto výrobku vzhledem ke Strojní smrnici 98/37CE (díve 89/392/CEE): Tento výrobek se uvádí na trh jako strojní souást a je tudíž vyrábn pro integraci do stroje nebo je sestavován s ostatními stroji za úelem vytvoení stroje, v souladu se smrnicí 98/37/EC, a to výlun v kombinaci s ostatními souástmi a zpsobem popsaným v této píruce pokyn. Jak je popsáno ve smrnici 98/37CE, používání tohoto výrobku není povoleno dokud výrobce stroje v nmž je tento výrobek namontován tento stroj neidentifikoval a neprohlásil za jsoucí ve shod se smrnicí 98/37/CE. Zvláštní upozornní týkající se vhodného použití tohoto výrobku vzhledem ke Smrnici pro nízké naptí 73/23/EEC a jejím následným novelizacím 93/68/CEE. Tento výrobek je v souladu s ustanoveními danými Smrnicí pro nízké naptí, je-li používán v konfiguracích stanovených v této píruce pokyn a v kombinaci se zbožím nacházejícím se v katalogu Nice S.p.a. Není-li výrobek používán v daných konfiguracích nebo je používán s jinými výrobky, které nebyly stanoveny, nelze zaruit splnní požadavk; používání výrobku je za tchto podmínek zakázáno dokud pracovníci montáže neproví shodu s požadavky stanovenými ve smrnici. Zvláštní upozornní týkající se vhodného použití tohoto výrobku vzhledem ke Smrnici Elektromagnetické kompatibility 89/336/EEC a jejím následným novelizacím 92/31/EEC a 93/68/EEC: Tento výrobek prošel zkouškami týkajícími se elektromagnetické kompatibility za tch nejextrémnjších podmínek použití, a to v konfiguracích stanovených v této píruce pokyn a v kombinaci se zbožím uvedeným v katalogu produkt firmy Nice S.p.A. Elektromagnetická kompatibilita nemusí být zaruena pi používání v konfiguracích, které nebyly stanoveny, nebo s jinými výrobky; za tchto podmínek je použití výrobku zakázáno dokud pracovníci montáže neproví dosažení shody s požadavky stanovenými ve smrnici. 3
4 2) Popis výrobku Tato ídicí jednotka pro automatiku vrat a dveí umožuje ízení dvou pevodových motor na jednofázový stídavý proud. Jednotka má adu dvoupolohových pepína (mikrospína) umožujících volbu rzných funkcí, jakož i dolaovacích prvk používaných k seizování. Stav vstup je signalizován LED umístnými poblíž nich. Doplková LED nacházející se poblíž mikroprocesoru signalizuje, zda správn pracuje vnitní logika. Pro usnadnní identifikace obrázek 1 znázoruje nejdležitjší souásti. 1 1 Transformátor 2 Pojistka nízkého naptí (500 ma F) 3 Dolaovací prvek pro seízení síly (F) 4 Dolaovací prvek pro seízení doby pauzy (TP) 5 Dolaovací prvek pro seízení zpoždní pi otevení (TRA) 6 Dolaovací prvek pro seízení doby práce motoru. 1 (TL1) 7 Dolaovací prvek pro seízení doby práce motoru. 2 (TL2) 8 Dolaovací prvek pro seízení zpoždní pi zavení (TRC) 9 Dolaovací prvek rovnováhy úkon (BAL) 10 Svorkovnice pro anténu 11 LED OK 12 Konektor pro pipojení rádia 13 Tlaítko Krok-za-krokem 14 Dvoupolohový pepína volby funkcí 15 Mikroprocesor 16 Relé elektrického zámku 17 Spolené relé motor 18 Relé osvtlení 19 Smrové relé pro pohyb pi Otevírání / Zavírání 20 Relé fototestu 21 Triak motoru Triak motoru Rychlopojistka pro proud 5A, 230V AC nebo 6.3A, 120V AC 24 Svorkovnice pro ízení vstupu/výstupu 25 Svorkovnice výstup motoru 26 Svorkovnice výstupu majáku / osvtlovacího svtla 27 Svorkovnice elektrického napájení 28 LED zapnutí motoru 29 Mstek pro volbu režimu zpomalení (M-RAL) 4
5 2.1) Provozní limity Kapitola 9 Technické Charakteristiky poskytuje pouze údaje potebné k urení, zda jsou výrobky vhodné k zamýšlenému použití. 2.2) Typický systém 2 1. ídicí jednotka A60 2. Maják se zabudovanou anténou 3. Kódová klávesnice 4. Motory 5. Pár fotobunk FOTO 6. Pár fotobunk FOTO 1 7. Snímací lišta 8. Radiový vysíla 2.3) Seznam kabel Typický systém vyobrazený na obrázku 2 dále udává kabely potebné k pipojení rzných zaízení, jejichž specifikace poskytuje tabulka 1. Použité kabely musejí být vhodné pro daný typ instalace; napíklad kabel typu H03VV-F je doporuen pro aplikace v interiéru, zatímco H07RN-F je vhodný pro aplikace v exteriéru. Tabulka 1: Seznam kabel Zapojení Typ kabelu Maximální povolená délka A: Elektrická pívodní šra 3x1,5mm 2 30m (poznámka 1) B: Maják s anténou 2x0,5mm 2 20m Stínný kabel RG58 20m (doporueno mén než 5m) C: Elektrický zámek 2x1mm 2 20m D: Fotobuky 2x0,25mm 2 (Tx) 30m 4x0,25mm 2 (Rx) 30m E: Kódová klávesnice 4x0,25mm 2 30m F: Pipojení k motorm 4x1,5mm 2 3m G: Pipojení ke snímací lišt 2x0,25mm 2 30m Poznámka 1: pívodní kabel delší než 30m lze použít za pedpokladu, že má vtší prmr, nap. 3x2,5mm 2, a že je poblíž jednotky automatiky zajištn bezpenostní uzemovací systém. 5
6 6 3) Instalace! Instalaci musí provést kvalifikovaný personál v souladu s platnou legislativou, normami a pedpisy a pokyny poskytnutými v této píruce. 3.1) Pedbžné kontroly Než budete pokraovat v instalaci: Ujistte se, že veškeré materiály jsou v prvotídním stavu, vhodné k použití a v souladu s platnými normami. Zajistte, aby struktura vrat byla pro automatiku vhodná. Zajistte, aby montážní polohy rzných zaízení byly chránny ped nárazem a aby montážní plochy byly dostaten pevné. Kabelové vedení montujte pouze do spodní ásti jednotky; boní a horní stny nesmjí být z jakéhokoli dvodu prodravny. Kabely smjí do jednotky vstupovat pouze zespodu! Jak pro operaci otvírání, tak i pro operaci zavírání vložte vhodné mechanické dorazy ukotvené do zem. Souásti nesmjí být nikdy ponoovány do vody ani jiných kapalin. Udržujte je v dostatené vzdálenosti od zdroj tepla a otevených plamen; od kyselé, slané nebo potenciáln výbušné atmosféry; to by mohlo poškodit A60 a zpsobit nesprávnou funkci nebo rizikové situace. Jsou-li v kídle nebo v oblasti pohybu vrat pístupová dvíka, zajistte, aby nebránila normálnímu pohybu. Bude-li to nezbytné, namontujte vhodný systém vzájemného blokování. ídicí jednotku pipojujte pouze k napájecímu pívodu vybavenému bezpenostním zemnicím systémem. Napájecí pívod musí být chránna vhodným jistiem a chrániem. V napájecím pívodu musí být zapojeno vypínací zaízení pro odpojení od elektrické pípojky (vzdálenost mezi kontakty musí být pinejmenším 3,5mm pi pep ové kategorii III) nebo ekvivalentní systém, napíklad zásuvka a píslušná zástrka. Není-li vypínací zaízení napájecího zdroje namontováno poblíž automatiky, musí mít zamykací systém, aby se pedešlo náhodnému neoprávnnému zapojení. 3.2) Pipevnní ídicí jednotky Do horních dr vložte dva šrouby podle obr. 3a a ásten je zašroubujte. Otote ídicí jednotku o 180 a provete tentýž úkon se zbývajícími dvma šrouby. Pipevnte ídicí jednotku na stnu. Pipevnte kryt na požadovanou stranu (s otevíráním napravo nebo nalevo) a pevn zatlate ve smru šipek. Pro sejmutí krytu zatlate šroubovákem na spoj a souasn smrem vzhru. 3a 3b 3c 3d

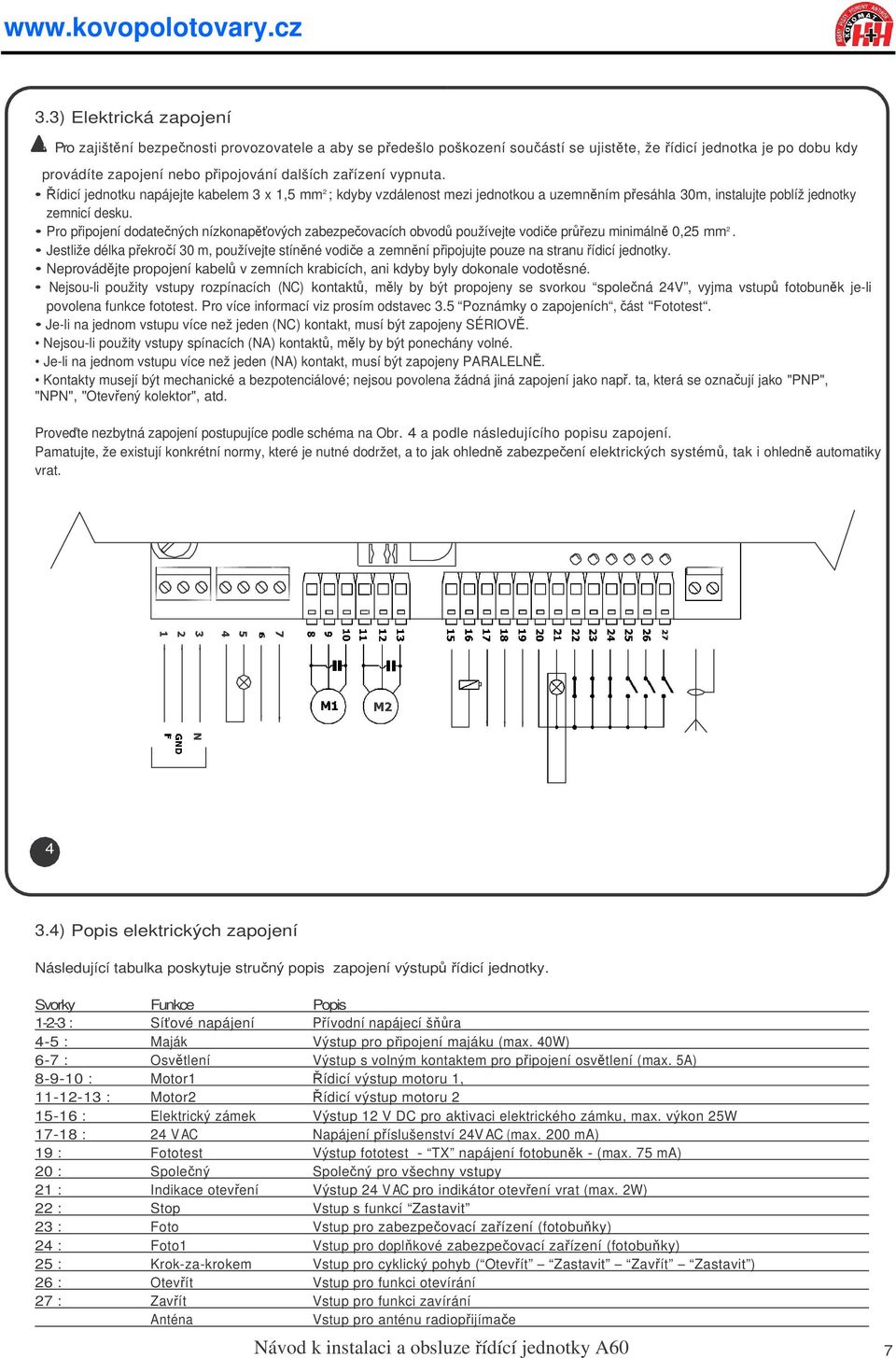

7 3.3) Elektrická zapojení! Pro zajištní bezpenosti provozovatele a aby se pedešlo poškození souástí se ujistte, že ídicí jednotka je po dobu kdy provádíte zapojení nebo pipojování dalších zaízení vypnuta. ídicí jednotku napájejte kabelem 3 x 1,5 mm 2 ; kdyby vzdálenost mezi jednotkou a uzemnním pesáhla 30m, instalujte poblíž jednotky zemnicí desku. Pro pipojení dodatených nízkonap ových zabezpeovacích obvod používejte vodie prezu minimáln 0,25 mm 2. Jestliže délka pekroí 30 m, používejte stínné vodie a zemnní pipojujte pouze na stranu ídicí jednotky. Neprovádjte propojení kabel v zemních krabicích, ani kdyby byly dokonale vodotsné. Nejsou-li použity vstupy rozpínacích (NC) kontakt, mly by být propojeny se svorkou spolená 24V, vyjma vstup fotobunk je-li povolena funkce fototest. Pro více informací viz prosím odstavec 3.5 Poznámky o zapojeních, ást Fototest. Je-li na jednom vstupu více než jeden (NC) kontakt, musí být zapojeny SÉRIOV. Nejsou-li použity vstupy spínacích (NA) kontakt, mly by být ponechány volné. Je-li na jednom vstupu více než jeden (NA) kontakt, musí být zapojeny PARALELN. Kontakty musejí být mechanické a bezpotenciálové; nejsou povolena žádná jiná zapojení jako nap. ta, která se oznaují jako "PNP", "NPN", "Otevený kolektor", atd. Provete nezbytná zapojení postupujíce podle schéma na Obr. 4 a podle následujícího popisu zapojení. Pamatujte, že existují konkrétní normy, které je nutné dodržet, a to jak ohledn zabezpeení elektrických systém, tak i ohledn automatiky vrat ) Popis elektrických zapojení Následující tabulka poskytuje struný popis zapojení výstup ídicí jednotky. Svorky Funkce Popis : Sí ové napájení Pívodní napájecí šra 4-5 : Maják Výstup pro pipojení majáku (max. 40W) 6-7 : Osvtlení Výstup s volným kontaktem pro pipojení osvtlení (max. 5A) : Motor1 ídicí výstup motoru 1, : Motor2 ídicí výstup motoru : Elektrický zámek Výstup 12 V DC pro aktivaci elektrického zámku, max. výkon 25W : 24 V AC Napájení píslušenství 24V AC (max. 200 ma) 19 : Fototest Výstup fototest - TX napájení fotobunk - (max. 75 ma) 20 : Spolený Spolený pro všechny vstupy 21 : Indikace otevení Výstup 24 V AC pro indikátor otevení vrat (max. 2W) 22 : Stop Vstup s funkcí Zastavit 23 : Foto Vstup pro zabezpeovací zaízení (fotobuky) 24 : Foto1 Vstup pro doplkové zabezpeovací zaízení (fotobuky) 25 : Krok-za-krokem Vstup pro cyklický pohyb ( Otevít Zastavit Zavít Zastavit ) 26 : Otevít Vstup pro funkci otevírání 27 : Zavít Vstup pro funkci zavírání Anténa Vstup pro anténu radiopijímae 7
8 3.5) Poznámky o zapojeních Zapojení jsou vtšinou snadná; vtšina z nich jsou pímá spojení k jedinému uživatelskému bodu nebo kontaktu, ale nkterá jsou o nco složitjší: Všechny jednofázové asynchronní motory potebují ke svému správnému fungování kondenzátor; nkteré pevodové motory mají tento kondenzátor již pipojen uvnit, zatímco k jiným musí být pipojen zvnjšku. V tomto pípad je teba kondenzátor pipojit mezi otevírací a zavírací fáze motoru. Pro praktitjší ešení by ml být kondenzátor pipojen pímo uvnit jednotky. 5 5a Funkce Fototest vylepšuje spolehlivost bezpenostních zaízení a zaazuje ídicí jednotku a bezpenostní fotobuky do kategorie 2 podle normy EN (vyd. 12/1996). Pokaždé když je zahájena njaká operace jsou pekontrolována související bezpenostní zaízení a operace probhne pouze pokud je vše v poádku. Kdyby byla zkouška neúspšná (fotobuku osluje slunce, kabely jsou zkratovány, atd.) je závada identifikována a operace není provedena. Pro povolení funkce Fototest: Pepnte dvoupolohový pepína 10 na ON (ZAPNUTO). Pipojte bezpenostní zaízení dle vyobrazení na obr. 5 (pokud používáte pouze výstup FOTO), nebo dle vyobrazení na obr. 5a (pokud zárove používáte FOTO1). Vysílae fotobunk nejsou napájeny pímo z provozního výstupu, ale pomocí speciálního výstupu FOTOTEST. Maximální proud dostupný na výstupu FOTOTEST je 75mA (3 páry fotobunk). Pijímae napájejte pímo z provozního výstupu ídicí jednotky (svorky 17-18). Fotobuky se zkoušejí následovn: pi zahájení pohybu se proví všechny pijímae v pohybu zúastnné, aby se zajistilo, že vydají svj souhlas; pak se odpojí napájení od vysíla; poté se proví všechny pijímae, aby se zajistilo, že svým odpíráním souhlasu signalizují tuto skutenost; pak je pivedeno napájení vysílam a ješt jednou je oven souhlas všech pijíma. Teprve jestliže je tato sekvence úspšn provedena, bude operace vykonána. Je vždy dobré aktivovat funkci synchronizace perušením mstk na vysílaích. Toto je jediný zpsob jak zajistit, aby se oba páry fotobunk navzájem nerušily. Pette si pokyny pro SYNCHRONIZOVANÝ provoz v píruce k fotobukám. Není-li výstup podrobený FOTOTESTU používán, (viz FOTO1), ale pesto potebujete funkci fototestu, spojte nevyužitý vstup pomocí mstku s výstupem FOTOTEST (svorky 19-24); viz obr. 5a. Jestliže funkci FOTOTEST pozdji již nebudete potebovat, nastavte dvojpolohový pepína 10 do polohy OFF (VYPNUTO). 8

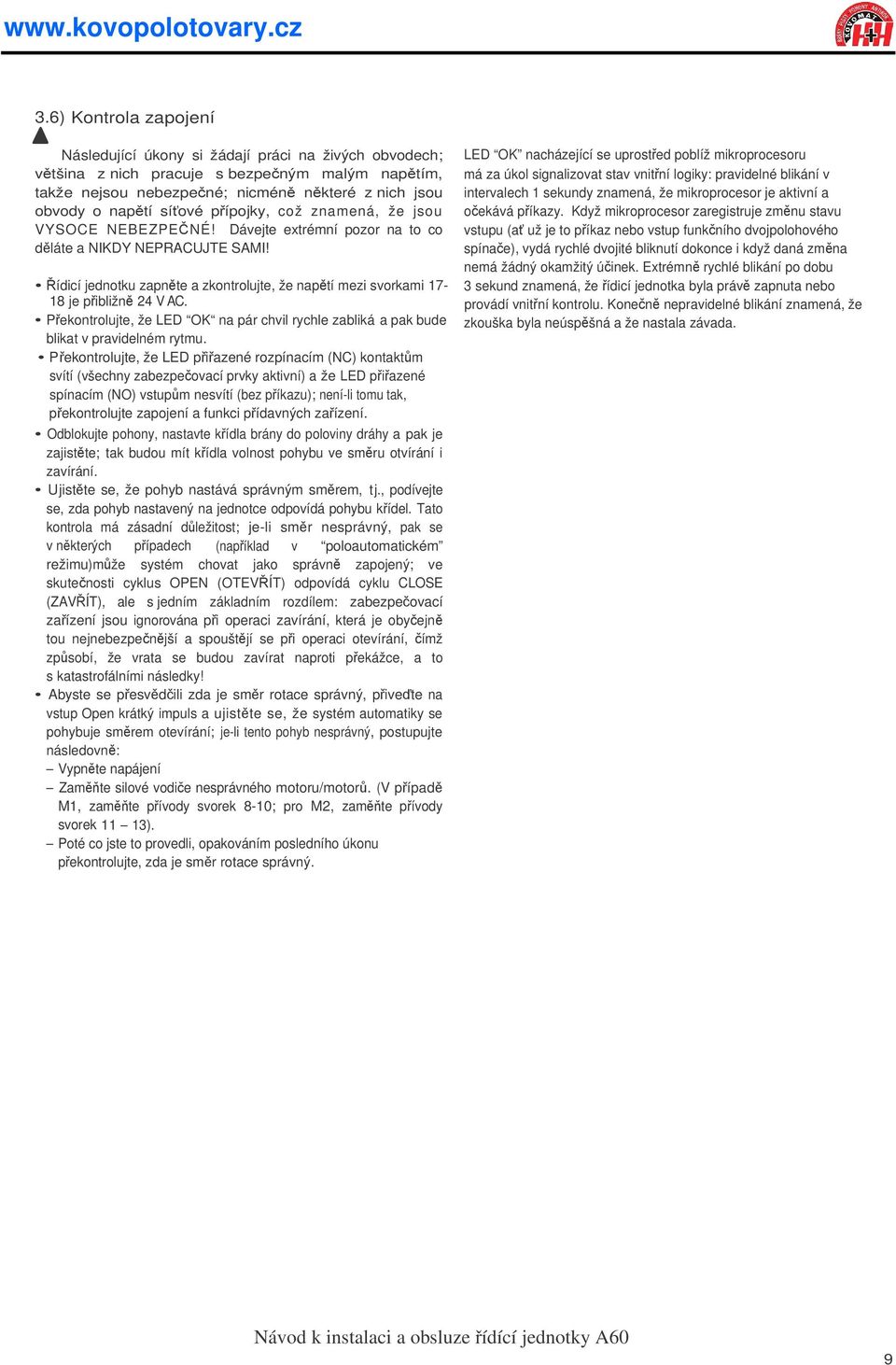

9 3.6) Kontrola zapojení! Následující úkony si žádají práci na živých obvodech; vtšina z nich pracuje s bezpeným malým naptím, takže nejsou nebezpené; nicmén nkteré z nich jsou obvody o naptí sí ové pípojky, což znamená, že jsou VYSOCE NEBEZPENÉ! Dávejte extrémní pozor na to co dláte a NIKDY NEPRACUJTE SAMI! ídicí jednotku zapnte a zkontrolujte, že naptí mezi svorkami je pibližn 24 V AC. Pekontrolujte, že LED OK na pár chvil rychle zabliká a pak bude blikat v pravidelném rytmu. Pekontrolujte, že LED piazené rozpínacím (NC) kontaktm svítí (všechny zabezpeovací prvky aktivní) a že LED piazené spínacím (NO) vstupm nesvítí (bez píkazu); není-li tomu tak, pekontrolujte zapojení a funkci pídavných zaízení. Odblokujte pohony, nastavte kídla brány do poloviny dráhy a pak je zajistte; tak budou mít kídla volnost pohybu ve smru otvírání i zavírání. Ujistte se, že pohyb nastává správným smrem, tj., podívejte se, zda pohyb nastavený na jednotce odpovídá pohybu kídel. Tato kontrola má zásadní dležitost; je-li smr nesprávný, pak se v nkterých pípadech (napíklad v poloautomatickém režimu)mže systém chovat jako správn zapojený; ve skutenosti cyklus OPEN (OTEVÍT) odpovídá cyklu CLOSE (ZAVÍT), ale s jedním základním rozdílem: zabezpeovací zaízení jsou ignorována pi operaci zavírání, která je obyejn tou nejnebezpenjší a spouštjí se pi operaci otevírání, ímž zpsobí, že vrata se budou zavírat naproti pekážce, a to s katastrofálními následky! Abyste se pesvdili zda je smr rotace správný, pivete na vstup Open krátký impuls a ujistte se, že systém automatiky se pohybuje smrem otevírání; je-li tento pohyb nesprávný, postupujte následovn: Vypnte napájení Zamte silové vodie nesprávného motoru/motor. (V pípad M1, zamte pívody svorek 8-10; pro M2, zamte pívody svorek 11 13). Poté co jste to provedli, opakováním posledního úkonu pekontrolujte, zda je smr rotace správný. LED OK nacházející se uprosted poblíž mikroprocesoru má za úkol signalizovat stav vnitní logiky: pravidelné blikání v intervalech 1 sekundy znamená, že mikroprocesor je aktivní a oekává píkazy. Když mikroprocesor zaregistruje zmnu stavu vstupu (a už je to píkaz nebo vstup funkního dvojpolohového spínae), vydá rychlé dvojité bliknutí dokonce i když daná zmna nemá žádný okamžitý úinek. Extrémn rychlé blikání po dobu 3 sekund znamená, že ídicí jednotka byla práv zapnuta nebo provádí vnitní kontrolu. Konen nepravidelné blikání znamená, že zkouška byla neúspšná a že nastala závada. 9
10 4) Seizování Seizování lze provádt pomocí dolaovacích prvk modifikujících následující parametry: PRACOVNÍ DOBA (TL1 TL2): Tyto prvky seizují maximální dobu trvání operace otevírání nebo zavírání motoru 1 (TL1) a motoru 2 (TL2). Seízení provedená na dolaovacích prvcích (TL1 TL2) se uplatní, když zavená vrata poprvé provedou operaci otevírání (pracovní doba dvou kídel skonila). Tudíž dolaovací prvky seizujte vždy jen když jsou vrata zavena. Jsou-li použity pevodové motory s elektrickými koncovými spínai nebo s koncovými zarážkami, seite tyto spínae nebo zarážky tak, abyste maximalizovali rozsah otevírání nebo zavírání kídla. Pro seízení pracovních dob TL zvolte poloautomatický provozní režim nastavením dvojpolohového spínae 1 na ON (ZAPNUTO) a potom seite dolaovací prvky TL na jednu polovinu pojezdové vzdálenosti. Až budou tato seízení hotova, provete cyklus otevírání a zavírání; je-li to nezbytné, seite také dolaovací prvky TL, aby byl dostatek asu na provedení celé operace a ješt zbyla rezerva 2 až 3 sekund než se aktivují elektrické koncové spínae (u motor s koncovými spínai) nebo koncové zarážky. Za úelem provení, kdy koní pracovní doba obou motor, pekontrolujte, zda LED ZAPNUTÍ motor nacházející se na ídicí jednotce zhasly. (LED zhasnou až vyprší pracovní doba píslušného motoru). Jsou-li dolaovací prvky TL na maximu a pesto není dostatek asu na provedení celé operace, perušte mstek TLM1, abyste prodloužili pracovní dobu motoru 1 a perušte mstek TLM2, abyste prodloužili pracovní dobu motoru 2. Tyto mstky se nacházejí podél odpovídajících dolaovacích prvk. Pejete-li si použít funkci ZPOMALENÍ, (dvojpolohový spína 8 Zapnutý), seite dolaovací prvky pracovní doby tak, aby motory zahájily fázi zpomalení pibližn 50-70cm ped dosažením koncových zarážek otevírání nebo zavírání. SÍLA (F): Pi seizování dolaovacího prvku SÍLY (F) dávejte dobrý pozor, vzhledem k tomu, že toto mže ovlivnit stupe zabezpeení systému automatiky. K seízení tohoto parametru je poteba pokus a mení síly aplikované na kídlo a jejího srovnávání s regulaními hodnotami. VYROVNÁVACÍ doby operací (BAL): Dolaovací prvek VYROVNÁVÁNÍ na této ídicí jednotce umožuje rozlišovat mezi pracovními dobami u operací otevírání a zavírání listu. To je užitené tehdy, když má motor v obou rzných smrech rzné otáky, jako je tomu v pípad hydraulických motor nebo jsou-li kídla vrat odsazeny do otevírání nebo zavírání, což zpsobuje rzné úrovn síly a tím vzniká požadavek rzných dob pohybu pro stejný prostorový úsek. Jsou-li vrata odsazena do zavírání, mže operace otevírání skonit ped dosažením mechanických zarážek; v tomto pípad otote dolaovacím prvkem VYROVNÁVÁNÍ (BAL) ve smru hodinových ruiek (Op) pro zvýšení doby otevírání dokud nezane zpomalení v nastaveném bod (50 cm ped mechanickou zarážkou) a operace potrvá dalších 3 5 sekund poté co kídla dosáhnou mechanických zarážek. Na druhou stranu, pokud jsou vrata odsazena pi otevírání, provete vyrovnání otoením dolaovacího prvku BAL proti smru hodinových ruiek (Cl) tak, abyste prodloužili dobu operace zavírání. Je-li dolaovací prvek umístn pesn uprosted, budou mít operace otevírání a zavírání stejnou pracovní dobu. DOBA ZPOŽDNÍ PI OTEVÍRÁNÍ (TRA) A DOBA ZPOŽDNÍ PI ZAVÍRÁNÍ (TRC): Mají-li vrata dv kídla, která by se mohla zaseknout, pokud by se zaala pohybovat spolen nebo která by se mohla pekrývat pi zavírání, pak k pekonání tchto problém potebujete seídit dolaovací prvek doby zpoždní otevírání (TRA) nebo dolaovací prvek doby zpoždní zavírání (TRC). Dolaovací prvek TRA musí být seízen, aby se zajistilo, že až se kídlo pohánné prvním motorem zane pohybovat, bude kídlo pohánné druhým motorem mimo jeho dosah. Dolaovací prvek TRC musí být seízen tak, aby se zajistilo, že list pohánný druhým motorem bhem operace zavírání dosáhne konce pojezdové dráhy poté co první motor dokonil svou operaci zavírání. DOBA PAUZY (PT): Toto seizuje asovou prodlevu mezi koncem operace otevírání a zaátkem operace zavírání v automatickém režimu. 10
11 4.1) Provozní režimy V runím provozním režimu vstup OPEN umožuje otevírací pohyb, zatímco vstup CLOSE umožuje zavírací pohyb. Vstup KROK-ZA- KROKEM umožuje stídavý otevírací a zavírací pohyb. Pohyb se zastaví ihned jak skoní píkaz pro vstup. Bhem operace otevírání nebo zavírání se pohyb rovnž zastaví když je zakázán vstup píkaz nebo signál ze zabezpeovacích zaízení. Jak bhem operace otevírání, tak i pi zavírání zpsobí aktivace píkazu STOP okamžité zastavení pohybu. Pi zastavení pohybu zastavte vstupní píkaz než vydáte píkaz k zahájení dalšího pohybu. Je-li v provozu jeden z automatických režim ( poloautomatický, automatický nebo automatický + vždy zavít ), pak píkazový impuls na vstupu OPEN zpsobí operaci otevírání. Píkazový impuls na vstupu KROK-ZA-KROKEM operaci stídavého otevírání a zavírání. Druhý impuls na vstup KROK-ZA-KROKEM nebo na týž vstup který zahájil pohyb zpsobí jeho zastavení. Byl-li zvolen režim automatického provozu, pak po operaci otevírání bude následovat pauza a poté operace zavírání. Jestliže bhem pauzy spustí FOTO, bude asova resetován s novou dobou pauzy; jestliže naproti tomu bude aktivován STOP, bude funkce zavírání zrušena a systém se pepne do režimu STOP. FOTO nebude mít úinek, bude-li spuštno pi operaci otevírání, nicmén je-li FOTO spuštno pi operaci zavírání, pohyb se obrátí, pozastaví, a pak se zane opt zavírat. Jak pi fázi otevírání, tak i pi zavírání aktivace píkazu STOP zpsobí okamžité zastavení pohybu a krátký reverzní chod. Je-li na píkazovém vstupu udržován namísto impulsu spojitý signál, pak bude vygenerován stav prevalence, což zpsobí, že ostatní píkazové vstupy budou zakázány (to je užitené pokud potebujete pipojit hodiny nebo volicí spína noc/den). 5) Programování Jednotka sestává ze sady mikrospína používaných pro nastavení rzných funkcí tak, aby vznikl systém vhodnjší pro poteby uživatele a bezpenjší v rzných zpsobech použití. Veškeré funkce se aktivují pepnutím dvojpolohového pepínae do polohy ON ( ZAPNUTO ), piemž nebudou aktivovány, jsou-li odpovídající dvojpolohové spínae v poloze OFF ( VYPNUTO ); nkteré funkce nemají okamžitý úinek a mají smysl pouze za uritých podmínek.! POZOR: nkteré programovatelné funkce jsou propojeny s bezpenostními aspekty, takže velmi peliv zhodno te úinek funkce a podívejte se která funkce poskytuje nejvyšší možný stupe zabezpeení. Pi provádní servisu systému vždy než zmníte programovatelnou funkci zjistte dvod pro byla bhem instalace provedena uritá rozhodnutí a pak ovte, zda bude novým naprogramováním narušeno zabezpeení. 5.1) Programovatelné funkce S dvojpolohovým spínaem FUNKCE mžete volit rzné funkní režimy a pidávat požadované funkce dle této tabulky: Spína 1-2 Vypnuto - Vypnuto = Manuální pohyb, tj. dead man Zapnuto - Vypnuto = poloautomatický pohyb Vypnuto - Zapnuto = automatický pohyb, tj. automatické zavírání Zapnuto - Zapnuto = Pohyb automatický + vždy zavít Spína 3 Zapnuto = Provoz v bytovém dom < v manuálním režimu není dostupné > Spína 4 Zapnuto = Pedbžné blikání Spína 5 Zapnuto = Zavít 5s po Foto < v aut. režimu > nebo Zavít po Foto < v poloaut. režimu > Spína 6 Zapnuto = Zabezpeení Foto1 také pi otvírání Spína 7 Zapnuto = Pivení Spína 8 Zapnuto = Zpomalení Spína 9 Zapnuto = Udržování tlaku Spína 10 Zapnuto = Fototest Spína 11 Zapnuto = Osvtlovací tleso v impulsním režimu Spína 12 Zapnuto =Vstup ZAVÍT se pemní v otevení pro pší Poznámka 1: Nkteré funkce jsou dostupné pouze v uritých podmínkách; ty jsou vysvtleny poznámkami mezi znaky <...>. 11

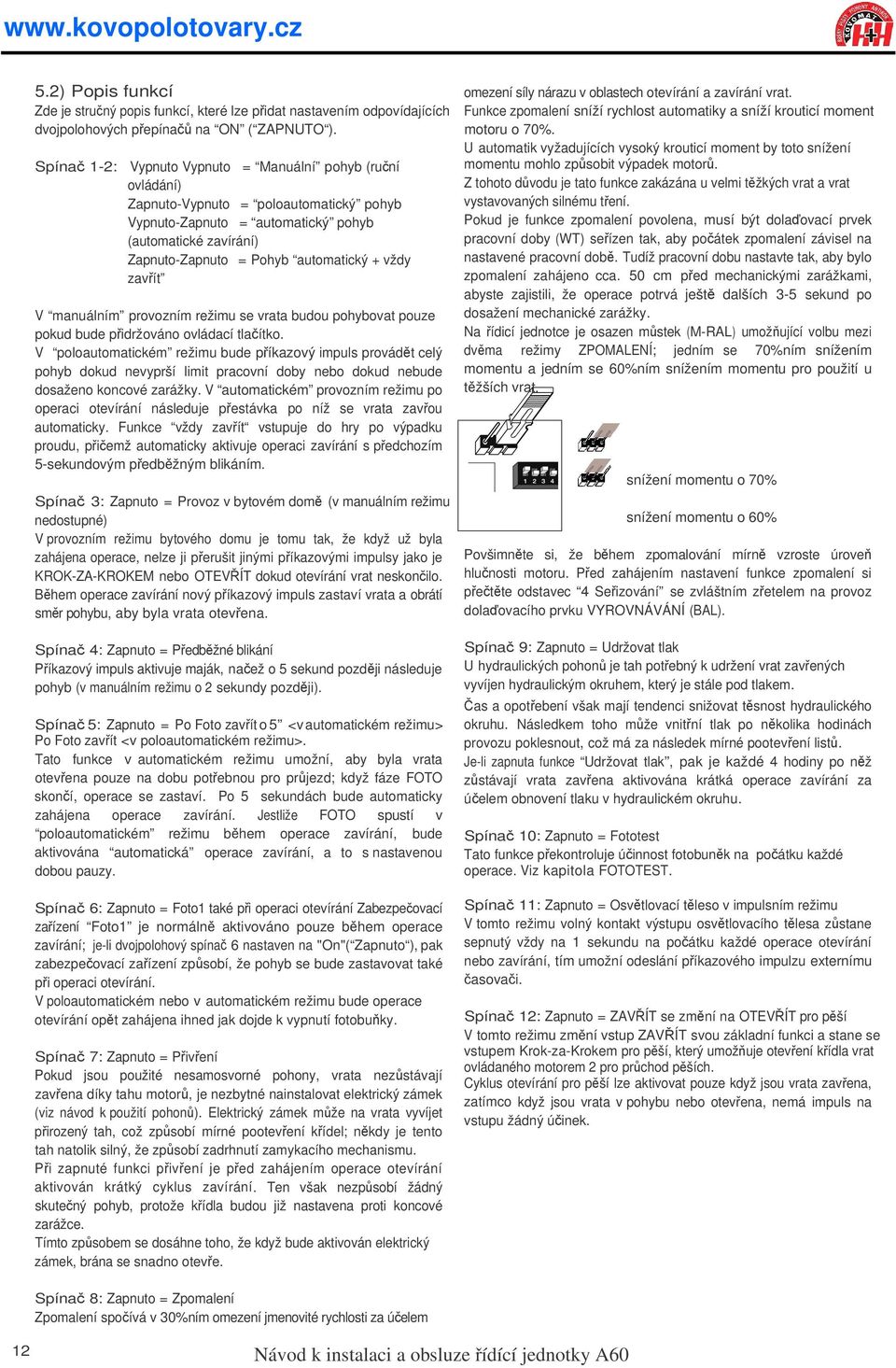

12 5.2) Popis funkcí Zde je struný popis funkcí, které lze pidat nastavením odpovídajících dvojpolohových pepína na ON ( ZAPNUTO ). Spína 1-2: Vypnuto Vypnuto = Manuální pohyb (runí ovládání) Zapnuto-Vypnuto = poloautomatický pohyb Vypnuto-Zapnuto = automatický pohyb (automatické zavírání) Zapnuto-Zapnuto = Pohyb automatický + vždy zavít V manuálním provozním režimu se vrata budou pohybovat pouze pokud bude pidržováno ovládací tlaítko. V poloautomatickém režimu bude píkazový impuls provádt celý pohyb dokud nevyprší limit pracovní doby nebo dokud nebude dosaženo koncové zarážky. V automatickém provozním režimu po operaci otevírání následuje pestávka po níž se vrata zavou automaticky. Funkce vždy zavít vstupuje do hry po výpadku proudu, piemž automaticky aktivuje operaci zavírání s pedchozím 5-sekundovým pedbžným blikáním. Spína 3: Zapnuto = Provoz v bytovém dom (v manuálním režimu nedostupné) V provozním režimu bytového domu je tomu tak, že když už byla zahájena operace, nelze ji perušit jinými píkazovými impulsy jako je KROK-ZA-KROKEM nebo OTEVÍT dokud otevírání vrat neskonilo. Bhem operace zavírání nový píkazový impuls zastaví vrata a obrátí smr pohybu, aby byla vrata otevena. Spína 4: Zapnuto = Pedbžné blikání Píkazový impuls aktivuje maják, naež o 5 sekund pozdji následuje pohyb (v manuálním režimu o 2 sekundy pozdji). Spína 5: Zapnuto = Po Foto zavít o 5 <v automatickém režimu> Po Foto zavít <v poloautomatickém režimu>. Tato funkce v automatickém režimu umožní, aby byla vrata otevena pouze na dobu potebnou pro prjezd; když fáze FOTO skoní, operace se zastaví. Po 5 sekundách bude automaticky zahájena operace zavírání. Jestliže FOTO spustí v poloautomatickém režimu bhem operace zavírání, bude aktivována automatická operace zavírání, a to s nastavenou dobou pauzy. Spína 6: Zapnuto = Foto1 také pi operaci otevírání Zabezpeovací zaízení Foto1 je normáln aktivováno pouze bhem operace zavírání; je-li dvojpolohový spína 6 nastaven na "On"( Zapnuto ), pak zabezpeovací zaízení zpsobí, že pohyb se bude zastavovat také pi operaci otevírání. V poloautomatickém nebo v automatickém režimu bude operace otevírání opt zahájena ihned jak dojde k vypnutí fotobuky. Spína 7: Zapnuto = Pivení Pokud jsou použité nesamosvorné pohony, vrata nezstávají zavena díky tahu motor, je nezbytné nainstalovat elektrický zámek (viz návod k použití pohon). Elektrický zámek mže na vrata vyvíjet pirozený tah, což zpsobí mírné pootevení kídel; nkdy je tento tah natolik silný, že zpsobí zadrhnutí zamykacího mechanismu. Pi zapnuté funkci pivení je ped zahájením operace otevírání aktivován krátký cyklus zavírání. Ten však nezpsobí žádný skutený pohyb, protože kídla budou již nastavena proti koncové zarážce. Tímto zpsobem se dosáhne toho, že když bude aktivován elektrický zámek, brána se snadno oteve. omezení síly nárazu v oblastech otevírání a zavírání vrat. Funkce zpomalení sníží rychlost automatiky a sníží krouticí moment motoru o 70%. U automatik vyžadujících vysoký krouticí moment by toto snížení momentu mohlo zpsobit výpadek motor. Z tohoto dvodu je tato funkce zakázána u velmi tžkých vrat a vrat vystavovaných silnému tení. Pokud je funkce zpomalení povolena, musí být dolaovací prvek pracovní doby (WT) seízen tak, aby poátek zpomalení závisel na nastavené pracovní dob. Tudíž pracovní dobu nastavte tak, aby bylo zpomalení zahájeno cca. 50 cm ped mechanickými zarážkami, abyste zajistili, že operace potrvá ješt dalších 3-5 sekund po dosažení mechanické zarážky. Na ídicí jednotce je osazen mstek (M-RAL) umožující volbu mezi dvma režimy ZPOMALENÍ; jedním se 70%ním snížením momentu a jedním se 60%ním snížením momentu pro použití u tžších vrat. snížení momentu o 70% snížení momentu o 60% Povšimnte si, že bhem zpomalování mírn vzroste úrove hlunosti motoru. Ped zahájením nastavení funkce zpomalení si pette odstavec 4 Seizování se zvláštním zetelem na provoz dolaovacího prvku VYROVNÁVÁNÍ (BAL). Spína 9: Zapnuto = Udržovat tlak U hydraulických pohon je tah potebný k udržení vrat zavených vyvíjen hydraulickým okruhem, který je stále pod tlakem. as a opotebení však mají tendenci snižovat tsnost hydraulického okruhu. Následkem toho mže vnitní tlak po nkolika hodinách provozu poklesnout, což má za následek mírné pootevení list. Je-li zapnuta funkce Udržovat tlak, pak je každé 4 hodiny po nž zstávají vrata zavena aktivována krátká operace zavírání za úelem obnovení tlaku v hydraulickém okruhu. Spína 10: Zapnuto = Fototest Tato funkce pekontroluje úinnost fotobunk na poátku každé operace. Viz kapitola FOTOTEST. Spína 11: Zapnuto = Osvtlovací tleso v impulsním režimu V tomto režimu volný kontakt výstupu osvtlovacího tlesa zstane sepnutý vždy na 1 sekundu na poátku každé operace otevírání nebo zavírání, tím umožní odeslání píkazového impulzu externímu asovai. Spína 12: Zapnuto = ZAVÍT se zmní na OTEVÍT pro pší V tomto režimu zmní vstup ZAVÍT svou základní funkci a stane se vstupem Krok-za-Krokem pro pší, který umožuje otevení kídla vrat ovládaného motorem 2 pro prchod pších. Cyklus otevírání pro pší lze aktivovat pouze když jsou vrata zavena, zatímco když jsou vrata v pohybu nebo otevena, nemá impuls na vstupu žádný úinek. Spína 8: Zapnuto = Zpomalení Zpomalení spoívá v 30%ním omezení jmenovité rychlosti za úelem 12
13 6) Zkoušky Poté co byly provedeny výše uvedené kontroly a seizování, lze systém vyzkoušet.! Systém automatiky musí být zkoušen kvalifikovaným a zkušeným personálem, který musí na základ pítomných rizik stanovit které zkoušky by mly být provedeny. Zkoušky jsou nejdležitjší souástí celého procesu automatiky. Každá jednotlivá souást, nap. motor, nouzová zarážka, fotobuky, atd., mohou vyžadovat zvláštní fázi zkoušek; postupujte prosím podle postup popsaných v návodu k použití každé ze souástí. Pro vyzkoušení ídicí jednotky provete následující úkony: 1. Volba funkce: Nastavte dvoupolohový spína 1 na ZAPNUTO (poloautomatický provoz) a zbývající na VYPNUTO 2. Stisknte tlaítko Open a pekontrolujte, že: je aktivován maják je zahájena operace otevírání pohyb se zastaví pi dosažení koncové zarážky otevírání. 3. Stisknte tlaítko Zavít a pekontrolujte, že: je aktivován maják je zahájena operace zavírání pohyb se zastaví pi dosažení koncové zarážky zavírání. 4. Zahajte operaci otevírání a ujistte se, že bhem operace spuštní zaízení: pipojeného ke vstupu Stop zpsobí okamžité zastavení a krátký reverzní chod pipojeného ke vstupu Foto nemá žádný úinek. 5. Zahajte operaci zavírání a ujistte se, že bhem operace spuštní zaízení: pipojeného ke vstupu Stop zpsobí okamžité zastavení a krátký reverzní chod pipojeného ke vstupu Foto zpsobí zastavení a následné obrácení operace. pipojeného ke vstupu Foto1 zpsobí zastavení a následné obrácení operace. 6. U pipojených vstup se ujistte, že každá aktivace vstupu udlá krok v následující posloupnosti: Vstup Krok-za-krokem: Posloupnost = Otevít Zastavit Zavít Zastavit Vstup Otevít: Posloupnost = Otevít Zastavit Otevít Zastavit Vstup Zavít: Posloupnost = Zavít Zastavit Zavít Zastavit 7. Je-li použita funkce Fototest, pekontrolujte úinnost testu: Perušte fotobuku Foto a pak zahajte operaci a zkontrolujte, že není provedena Perušte fotobuku Foto1 a pak zahajte operaci a zkontrolujte, že není provedena Zkratujte kontakt fotobuky Foto a pak zahajte operaci a zkontrolujte, že není provedena Zkratujte kontakt fotobuky Foto1 a pak zahajte operaci a zkontrolujte, že není provedena 8. Provete zkoušky pro zmení Nárazových sil dle požadavk EN Jestliže jsou po skonení procesu zkoušek aktivovány další funkce, které by mohly ovlivnit zabezpeení systému, je teba provést specifické pezkoušení tchto funkcí. 6.1) Uvedení do provozu Uvedení do provozu mže probhnout pouze poté co byly zdárn ukoneny fáze zkoušek ídicí jednotky a ostatních zaízení. Není pípustné provádt ástené uvedení do provozu ani používat systém v improvizovaných podmínkách. 1. Pipravte a na alespo 10 let uschovejte technickou dokumentaci automatiky, která by mla obsahovat pinejmenším následující: montážní výkres automatiky, diagram zapojení, analýzu rizik a pijatá ešení, prohlášení výrobce o shod všech instalovaných zaízení (pro A60 použijte piložené prohlášení o shod CE); výtisk píruky pokyn a plán údržby automatiky. 2. Pipevnte k vratm štítek s údaji podávající alespo následující údaje: typ automatiky, jméno a adresu výrobce (osoby zodpovdné za uvedení do provozu ), výrobní íslo, rok výroby a znaku CE. 3. Poblíž vrat pipevnte trvanlivý štítek nebo cedulku podrobn popisující úkony pro uvolnní a manuální provoz. 4. Pipravte prohlášení o shod systému automatiky a dorute jej majiteli. 5. Pipravte Pokyny a upozornní pro použití systému automatiky a dorute je majiteli. 6. Pipravte plán údržby systému automatiky a dorute je majiteli (v nm musejí být poskytnuty veškeré pokyny ohledn údržby jednotlivých zaízení automatiky). 7. Ped uvedením systému automatiky do provozu písemn informujte majitele o zbytkových rizicích a (nap. v Pokynech a upozornních pro použití systému automatiky ). 13
14 7) Údržba a likvidace! Tato kapitola podává informace o tom jak sestavit plán údržby a o likvidaci A ) Údržba Aby se zajistila její prodloužená životnost, musí být automatika pravideln podrobována údržbáským pracím. Operace údržby je teba provádt za striktního souladu s bezpenostními úkony danými v této píruce a to dle platné legislativy a norem. Jsou-li pítomna jiná zaízení, postupujte podle pokyn poskytnutých v píslušném plánu údržby odlišném od A Vyžaduje to plánované údržbáské práce každých 6 msíc nebo (max.) operací po pedchozí údržb. 2. Odpojte všechny zdroje proudu. 3. Prohlédnte zda nedošlo k njakému opotebení souástí tvoících automatiku, kladouce zvláštní zetel na erozi nebo oxidaci konstrukních souástí. Jakékoli souásti nedosahující požadované úrovn vymte. 4. Opt pipojte zdroje elektrického napájení a provete zkoušky a kontroly uvedené v Odstavci 6 Zkoušky. 7.2) Likvidace Stejn jako v pípad instalace, je teba, aby i likvidaci na konci životnosti výrobku provádl kvalifikovaný personál. Tento výrobek sestává z rzných typ materiál, z nichž nkteré lze recyklovat, zatímco jiné je teba vyhodit. Podívejte se na informace o postupech recyklace a likvidace podle místní legislativy pro tuto kategorii výrobk.! Nkteré souásti výrobku mohou obsahovat zdroj zneištní nebo nebezpené látky; jsou-li vyhozeny do životního prostedí, mohou pedstavovat závažné riziko pro prostedí a pro veejné zdraví. Jak je vyznaeno symbolem na obrázku, nikdy tento výrobek nevyhazujte do domovního odpadu. K likvidaci v souladu s místními pedpisy využijte postup pro sbr klasifikovaného odpadu nebo výrobek pi nákupu nového modelu vra te prodejci. Místní pedpisy mohou pro pípad ilegální likvidace tohoto výrobku stanovovat závažné postihy. 8) Píslušenství Pijíma dálkového ovládání ídicí jednotka má konektor pro pipojení pijímae SM, která aktivuje vstupy a umožuje, aby ídicí jednotka byla ovládána dálkov pomocí vysílae. výstup 1 KROK-ZA-KROKEM výstup 2 Otevít pro pší výstup 3 Otevít výstup 4 Zavít 9) Technické charakteristiky Se zámrem vylepšovat své výrobky si Nice S.p.a vyhrazuje právo kdykoli bez upozornní zmnit technické charakteristiky, pi zachování stejných funkcí a ureného použití. Veškeré uvedené technické charakteristiky se vztahují k teplot okolí 20 C (±5 C). Typ modelu: A60 A60/V1 Napájení 230 V AC ± 10%, Hz 120 V AC ± 10%, Hz Maximální výkon pohonu 300 W [1,3 A] 300 W [2,5 A] Maximální výkon majáku 100W Maximální frekvence provozních cykl neomezena Maximální doba nepetržitého provozu neomezena Maximální proud píslušenstvím (24 V AC) 200 ma Maximální proud výstupem fototest 75 ma Maximální výkon indikátoru otevení vrat SCA (24V AC) 2 W Maximální výkon elektrického zámku 12 V AC 15 VA Pracovní doba od 2,5 do 40 s (s TLM od 40 do 80 s) Doba pauzy od 5 do 80 s Doba zpoždní pi otevírání TRA 0 nebo od 2,5 do 12 s Doba zpoždní pi zavírání TRC 0 nebo od 2,5 do 12 s Doby VYROVNÁVÁNÍ operací od 0 do 8 s Seízení síly od 0 do 100 % Provozní teplota C Velikost 280 x 220 x 110 mm Hmotnost 1,9 kg Stupe ochrany IP 55 (nepoškozený kryt) 14
15 Pokyny a upozornní pro uživatel ídicí jednotky A60 Gratulujeme Vám, že jste si pro svj systém automatiky vybrali výrobek Nice! Nice S.p.A. vyrábí souásti pro automatiky vrat, dveí, rolovacích bran, rolet a markýz: pevodové motory, ídicí jednotky, radiová ovládání, majáky, fotobuky a rzná píslušenství. Nice používá výlun nejlepší materiály a prvotídní emeslné zpracování. Zamuje se na vývoj inovaních ešení navržených ke zjednodušení použití svých zaízení, pikládajíce dkladnou pozornost studiu jejich technických, estetických a ergonomických charakteristik: Ze širokého spektra produkt Nice Vám Váš montážní technik jist vybere ten, který bude nejlépe vyhovovat Vašim konkrétním požadavkm. Nice však není výrobcem Vašeho systému automatiky, protože ten je spíše výsledkem kombinace úkon provedených Vaším montážním technikem, a to zejména analýzy, hodnocení, volby materiálu a provedení systému. Každý systém automatiky je jedinený. Váš instalaní technik je jedinou osobou která má zkušenosti a profesionalitu potebné k sestavení systému schopného uspokojit Vaše požadavky, a to systému bezpeného, spolehlivého, s dlouhou životností a postaveného v souladu s platnými pedpisy. Systém automatiky je nejen velmi pohodlný; také zlepšuje úrove zabezpeení Vašeho domova. Navíc vydrží roky s velmi nepatrnou údržbou. Akoli systém automatiky, který vlastníte spluje bezpenostní požadavky platných pedpis, není tím vylouena existence zbytkového rizika, tj. možnosti vzniku nebezpeí, a to vtšinou následkem nesprávného nebo nerozumného užívání. Abychom vám pomohli pedcházet jakýmkoli nehodám, pipravili jsme následující seznam píkaz a zákaz: Ped tím než svou automatiku poprvé použijete, zeptejte se svého pracovníka montáže na pvod zbytkových rizik; udlejte si nkolik minut as a pette si píruku pokyn pro uživatele, kterou Vám pracovník montáže dal. Píruku uschovejte pro pozdjší použití a pedejte ji jakémukoli dalšímu majiteli systému automatiky. Váš systém automatiky je stroj, který bude vrn plnit Vaše píkazy; nerozumné nebo nesprávné použití mže zpsobit nebezpeí: systém neprovozujte, jsou-li v jeho provozním dosahu lidé, zvíata nebo vci. Dti: systémy automatiky jsou navrhovány tak, aby byl zaruen vysoký stupe bezpenosti a zabezpeení. Jsou vybaveny detekními zaízeními bránícími pohybu stojí-li v cest lidé nebo pedmty, ímž je zaruena bezpená a spolehlivá aktivace. Dtem by však nemlo být umožnno hrát si v blízkosti automatizovaných systém; abyste zabránili jakýmkoli náhodným aktivacím, skladujte dálková ovládání vždy mimo dosah dtí: nejsou to hraky! Fotobuky nepedstavují skutená bezpenostní zaízení, ale bezpenostní pomcky. Jsou navrženy pomocí vysoce spolehlivé technologie, ale v extrémních podmínkách mohou podléhat nesprávné funkci nebo pípadným závadám, a v nkterých pípadech nejsou tyto závady ihned rozpoznatelné. Z tohoto dvodu je dobrým zvykem dodržovat následující: - Prchod je povolen pouze když jsou vrata nebo dvee zcela oteveny s nehybnými listy - Prchod v dob kdy se vrata nebo dvee zavírají je PÍSN ZAKÁZÁN! Pravideln kontrolujte správnou funkci fotobunk a alespo každých šest msíc provádjte plánovanou údržbu. Funkní vady: Jestliže si povšimnete, že Vaše automatika nefunguje správn, odpojte od systému pívod proudu a použijte zaízení pro runí uvolnní. Nepokoušejte se provádt žádné opravy; zavolejte montážního technika a mezitím, poté co podle níže uvedeného popisu odpojíte pevodový motor, provozujte systém jako neautomatické dvee. Údržba: Jako u každého stroje, i Vaše automatika vyžaduje k zajištní své dlouhé životnosti a naprosté bezpenosti pravidelnou periodickou údržbu. Spolu se svým montážním technikem sestavte plán periodické údržby. Nice doporuuje, aby pi bžném použití v domácnosti byla každých šest msíc provádna kontrola údržby, ale tento interval mže velmi záviset na intenzit používání. Oprávnní provádt kontroly, údržbáské úkony a opravy má pouze kvalifikovaný personál. Systém ani jeho programové nebo seizovací parametry žádným zpsobem neupravujte, ani kdybyste se cítili být toho schopni: za Váš systém zodpovídá Váš montážní technik. Konenou zkoušku, pravidelné údržbáské úkony a jakékoli úpravy musejí být zdokumentovány osobou, která je provádla, tyto dokumenty musejí zstat ve správ vlastníka systému. Jediné doporuené úkony údržby, které mže pravideln provádt uživatel se týkají ištní skel fotobunk a odstraování listí a nános, které by mohly automatice pekážet. K zabránní tomu, aby mohl vrata aktivovat kdokoli systém automatiky uvolnte. K ištní používejte mírn vlhký hadík. Likvidace: Na konci užitené životnosti je teba, aby automatiku rozebral kvalifikovaný personál a aby byly materiály recyklovány nebo zlikvidovány v souladu s platnou místní legislativou. V pípad nesprávné funkce nebo výpadk proudu. Pi ekání na píchod technika nebo na obnovu dodávky proudu a jestliže Váš systém není vybaven záložními bateriemi, mžete systém provozovat jako jakákoli neautomatická vrata. Abyste to mohli provést, potebujete run uvolnit pevodový motor. (tento úkon je tím jediným, který je uživatel automatiky oprávnn provést): Tento úkon byl firmou Nice peliv navržen tak, aby byl extrémn snadný, bez poteby jakýchkoli nástroj nebo fyzické námahy. Výmna baterie u dálkového ovládání: jestliže se zdá, že Vaše radiové dálkové ovládání po uritém ase již nefunguje tak dobe, nebo nefunguje vbec, mže tomu být prost tak, že je vybitá baterie. (v závislosti na typu používání to mže trvat od nkolika msíc po jeden rok nebo více). V tom pípad zpozorujete, že svtlo potvrzující penos je slabé nebo se nerozsvcuje nebo se rozsvcuje jen krátce. Než zavoláte montážního technika, zkuste baterii zamnit za baterii z jiného fungujícího vysílae: je-li problém zpsoben slabou baterií, prost ji vymte za jinou stejného typu. Baterie obsahují zneiš ující látky: nelikvidujte je spolu s ostatním odpadem, ale použijte metod zavedených místními pedpisy. Jste spokojeni? Pejete-li si nainstalovat u Vás doma další systém automatiky, zavolejte svého pvodního montážního technika a použijte výrobky Nice. Dostane se Vám tak služeb specialisty a nejvyvinutjších produkt dostupných na trhu, prvotídního výkonu a maximální kompatibility systému. Dkujeme Vám za petení tohoto návodu. Poci ujeme jistotu, že budete se svým novým systémem dobe spokojeni: pro jakékoli souasné nebo budoucí požadavky prosím kontaktujte svého spolehlivého montážního technika. 15
