1 Protokol o zkoušce č. Hluková mapa města Tábor hladiny hluku z průmyslových areálů Objednatel Adresa objednatele Město Tábor Žižkovo náměstí Tábor Číslo zakázky Datum přijetí zakázky Datum provedení zkoušky , , , a Měření provedl Ing. Jan Randl Měření přítomen správce objektu areálů Protokol vypracoval Ing. Jan Randl Interpretaci vypracoval Ing. Iveta Šturmová Počet výtisků 3 Výtisk číslo Vedoucí zkušebny Ing. František Dolejší Datum Všechna práva vyhrazena Obsah tohoto Protokolu o zkoušce je chráněn Autorským zákonem. Bez písemného svolení zpracovatele Studio D akustika s.r.o. se nesmí Protokol o zkoušce reprodukovat jinak než celý.

2 Obsah 1 Všeobecná část... 7 Předmět zkoušky... 7 Metodický předpis... 7 Standardy... 7 Pomocné standardy... 7 Symboly a použité zkratky... 8 Použité podklady... 8 Strategie zkoušky... 9 Podmínky v době měření Použitá měřicí zařízení a software Výsledková část hluk z průmyslových areálů KOVOŠROT GROUP CZ, ul. Vožická, Tábor Umístění areálu a rozčlenění areálu Okolní zástavba Umístění a popis zdrojů hluku Měřicí bod A Měřicí bod B Měřicí bod C Umístění měřicích bodů Fotodokumentace Hluková mapa areálu BÖGL a KRÝSL, k.s. - betonárna Tábor, ul. Čsl armády Umístění areálu a rozčlenění areálu Okolní zástavba Umístění a popis zdrojů hluku Měřicí bod A Měřicí bod B Umístění měřicích bodů Fotodokumentace Hluková mapa Areál TST Tábor, Rumpold a Bytes, ul. Kpt. Jaroše 2418, Tábor Umístění areálu a rozčlenění areálu Okolní zástavba Umístění a popis zdrojů hluku Měřicí bod A stacionární zdroje hluku Měřicí bod B mobilní zdroje hluku Umístění měřicích bodů stacionární zdroje hluku Umístění měřicích bodů mobilní zdroje hluku Hluková mapa Areál Teplárna Tábor a.s Umístění areálu a rozčlenění areálu Okolní zástavba Umístění a popis zdrojů hluku Měřicí bod A Měřicí bod B BD U Cihelny Měřicí bod C BD Zavadilská Umístění měřicích bodů Hluková mapa Areál Tapros Tábor a.s Strana 2 z celkových 87 stran

3 Umístění areálu a rozčlenění areálu Okolní zástavba Umístění a popis zdrojů hluku Měřicí body Nejistota měření Interpretace Požadavky Vyhodnocení Vyhodnocení hluk z areálu firmy KOVOŠOROT GROUP CZ, ul. Vožická, Tábor Vyhodnocení hluk z areálu betonárny BÖGL a KRÝSL, k.s., ul. Čsl. armády Vyhodnocení hluk z areálu firem TST Tábor, Rumpold a Bytes, ul. Kpt. Jaroše 2418, Tábor. 86 Vyhodnocení hluk z areálu Teplárna Tábor a.s Vyhodnocení hluk z areálu firmy TAPROS Tábor a.s Závěr Strana 3 z celkových 87 stran

4 Seznam obrázků Obr. 1: Schéma uspořádání areálu Obr. 2: Katastrální mapa Obr. 3: Umístění zdrojů hluku v areálu Obr. 4: Schéma umístění měřicích bodů Obr. 5: Skládání šrotu z káry osobního automobilu Obr. 6: Pojezd VZV (vlevo) a jeřáb FUCHS (vpravo) Obr. 7: Kontrolní váha u vjezdu do areálu (vlevo) a pohled na areál (vpravo) Obr. 8: Vjezdová brána do areálu a měřicí bod B Obr. 9: Izofony LAeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Obr. 10: Hladina akustického tlaku LAeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Obr. 11: Schéma uspořádání areálu Obr. 12: Katastrální mapa Obr. 13: Umístění zdrojů hluku v areálu Obr. 14: Schéma umístění měřicích bodů Obr. 15: Měřicí bod A (vlevo) a měřicí bod B (vpravo) Obr. 16: Skládka kameniva Obr. 17: Plnění zásobníků betonárky kamenivem pomocí nakladače VOLVO Obr. 18: Pohled na betonárnu a přistavený autodomíchávač Obr. 19: Izofony LAeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Obr. 20: Hladina akustického tlaku LAeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Obr. 21: Schéma uspořádání areálu Obr. 22: Katastrální mapa Obr. 23: Umístění stacionárních zdrojů hluku areálu Obr. 24: Umístění mobilních zdrojů hluku příjezd a výjezd OA zaměstnanců Obr. 25: Umístění mobilních zdrojů hluku příjezd a výjezd TNA areálu, pohyb kolových nakladačů Obr. 26: Umístění mobilních zdrojů hluku sběrný dvůr a prodejní sklad Obr. 27: Schéma umístění měřicích bodů Obr. 28: Schéma umístění měřicích bodů Obr. 29: Izofony LAeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Obr. 30: Izofony LAeq,1h (db) ve výšce 4 m nad terénem v době 22 6 hodin Obr. 31: Hladina akustického tlaku LAeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Obr. 32: Hladina akustického tlaku LAeq,1h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 22 6 hodin Obr. 33: Schéma uspořádání areálu Obr. 34: Katastrální mapa Obr. 35: Umístění stacionárních zdrojů hluku areálu Obr. 36: Umístění mobilních zdrojů hluku příjezd a výjezd OA Obr. 37: Umístění mobilních zdrojů hluku příjezd a výjezd vlaku, TNA a pohyb buldozeru Obr. 38: Schéma umístění měřicích bodů Obr. 39: Izofony LAeq,8h ( db) ve výšce 4 m nad terénem v době 6 22 hodin Obr. 40: Izofony LAeq,1h (db) ve výšce 4 m nad terénem v době 22 6 hodin Strana 4 z celkových 87 stran

5 Obr. 41: Hladina akustického tlaku LAeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Obr. 42: Hladina akustického tlaku LAeq,1h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 22 - hodin Obr. 43: Přibližné rozčlenění areálu Tapros a.s Obr. 44: Katastrální mapa Obr. 45: Přibližné rozčlenění areálu Taporos a.s Obr. 46: Umístění měřicích bodů Seznam tabulek Tab. 1: Přehled posuzovaných průmyslových areálů... 7 Tab. 2: Podmínky v době měření Tab. 3: Seznam měřicích zařízení Tab. 4: Aktuální výpis z KN nejbližších objektů Tab. 5: Výsledky měření hluku ( měřicí bod A) Tab. 6: Výsledky měření hluku ( měřicí bod B) Tab. 7: Výsledky měření hluku ( měřicí bod C) Tab. 8: Hluk LAeq,8h (db) 2 m před fasádou akusticky chráněných objektů ve výšce 4 m Tab. 9: Aktuální výpis z KN nejbližších objektů Tab. 10: Výsledky měření hluku ( měřicí bod A) Tab. 11: Výsledky měření hluku ( měřicí bod B) Tab. 12: Hluk LAeq, 8h (db) 2 m před fasádou akusticky chráněných objektů ve výšce 4 m Tab. 13: Legenda značení rozdělení areálu Tab. 14: Aktuální výpis z KN nejbližších objektů Tab. 15: Výsledky měření hluku ( měřicí bod A stacionární zdroje hluku) Tab. 16: Výsledky měření hluku ( měřicí bod B mobilní zdroje hluku) Tab. 17: Hluk LAeq,T (db) 2 m před fasádou ve výšce 4 m nad terénem Tab. 18: Legenda značení rozdělení areálu Teplárna Tábor Tab. 19:Aktuální výpis z KN nejbližších objektů Tab. 20: Výsledky měření hluku ( měřicí body A1 A12) Tab. 21: Výsledky měření hluku ( měřicí bod B) Tab. 22: Výsledky měření hluku ( měřicí bod C) Tab. 23: Hluk LAeq,T (db) 2 m před fasádou akusticky chráněných objektů ve výšce 4 m nad terénem Tab. 24: Aktuální výpis z KN nejbližších objektů Tab. 25: Výsledky měření hluku ( areál Tapros a.s.) Strana 5 z celkových 87 stran

6 Seznam grafů Graf 1: Třetino oktávová analýza (měřicí bod B provoz betonáren) Graf 2: Třetino oktávová analýza (měřicí bod A1 - vlastní technologie teplárny (5)) Graf 3: Třetino oktávová analýza (měřicí bod A2 - chladicí technologie teplárny (4)) Graf 4: Třetino oktávová analýza (měřicí bod A3 - chladicí technologie teplárny (4)) Graf 5: Třetino oktávová analýza (měřicí bod A4 - vlastní technologie teplárny (5)) Graf 6: Třetino oktávová analýza (měřicí bod A5 - přečerpávací stanice (7)) Graf 7: Třetino oktávová analýza (měřicí bod A6 - vlastní technologie teplárny (5)) Graf 8: Třetino oktávová analýza (měřicí bod A7 - vlastní technologie teplárny (5)) Graf 9: Třetino oktávová analýza (měřicí bod A9 - transformátory a rozvodná stanice (11) - transformátor T202) Graf 10: Třetino oktávová analýza (měřicí bod A10 - transformátory a rozvodná stanice (11) - transformátor T201) Graf 11: Třetino oktávová analýza (měřicí bod A11 - transformátory a rozvodná stanice (12) - transformátorový blok) Graf 12: Třetino oktávová analýza (měřicí bod A12 - transformátory a rozvodná stanice (12) - transformátorový blok) Graf 13: Třetino oktávová analýza (měřicí bod B denní provoz teplárny) Graf 14: Třetino oktávová analýza (měřicí bod C noční provoz teplárny výška mikrofonu 8 m) Graf 15: Třetino oktávová analýza (měřicí bod C noční provoz teplárny výška mikrofonu 1.5 m) Graf 16: Třetino oktávová analýza (měřicí bod A) Graf 17: Třetino oktávová analýza (měřicí bod B) Graf 18: Třetino oktávová analýza (měřicí bod C) Graf 19: Třetino oktávová analýza (měřicí bod D) Strana 6 z celkových 87 stran

7 1 Všeobecná část Předmět zkoušky Předmětem zkoušky bylo posouzení hladiny hluku z provozu vytipovaných průmyslových areálů. Zkouška se skládala z měření / popisu jednotlivých zdrojů hluku areálů a vytvoření matematického modelu lokality zasaženého hlukem. Přehled posuzovaných areálů: Název KOVOŠOROT GROUP CZ Umístění ul. Vožická Datum měření BÖGL a KRÝSL, k.s. ul. Čsl armády Areál TST Tábor ul. Kpt. Jaroše Areál Teplárna Tábor a.s. ul. U Cihelny Doba provozu Pouze v době denní Podrobný popis viz kapitola Pouze v době denní Podrobný popis viz kapitola V době denní i noční V době denní jsou v provozu všechny zdroje hluku. V době noční je prováděn celoroční výjezd kuka vozů a v zimním období dodatečně i posypových vozů Podrobný popis viz kapitola V době denní i noční V době denní jsou v provozu všechny zdroje hluku. V době noční je v provozu pouze vlastní technologie teplárny včetně přidružených provozů. Podrobný popis viz kapitola Areál Tapros a.s. ul. Sportovní Neznámá, majitel nesouhlasil se vstupem do areálu, ani nesdělil informace o provozu Tab. 1: Přehled posuzovaných průmyslových areálů Metodický předpis Standardy - ČSN ISO :1995 Akustika. Útlum při šíření zvuku ve venkovním prostoru. Část 1: Výpočet pohlcování zvuku v atmosféře - ČSN ISO :1998 Akustika. Útlum při šíření zvuku ve venkovním prostoru. Část 2: Obecná metoda výpočtu - ČSN ISO , 2 Akustika Popis, měření a hodnocení hluku prostředí - ČSN EN :2001 Stavební akustika Výpočet akustických vlastností budov z vlastností stavebních prvků Část 4: Přenos zvuku z budovy do venkovního prostoru - ČSN EN :2009 Stavební akustika Výpočet akustických vlastností budov z vlastností stavebních prvků Část 5: Hladiny zvuku technických zařízení budov - NMPB Routes 96 / XPS Pomocné standardy - Nařízení vlády 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací, ve znění pozdějších předpisů - Zákon č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů ve znění pozdějších předpisů Strana 7 z celkových 87 stran

8 Symboly a použité zkratky LAeq,T... imisní ekvivalentní hladina akustického tlaku A, měřená ve stanoveném místě Lzeq...ekvivalentní hladina akustického tlaku s vážením Z LAF1%... hladina akustického tlaku A překročená v 1% doby z uvažovaného (měřeného) časového intervalu LAF5%... hladina akustického tlaku A překročená v 5% doby z uvažovaného (měřeného) časového intervalu LAF50%... hladina akustického tlaku A překročená v 50% doby z uvažovaného (měřeného) časového intervalu LAF90%... hladina akustického tlaku A překročená v 90% doby z uvažovaného (měřeného) časového intervalu OA...osobní automobil TNA...těžký nákladní automobil BD...bytový dům d.vzdálenost výpočtového bodu od fasády akusticky chráněného objektu (ve výpočetních tabulkách) Lmin, Lmax rast výpočtu hluku 2 m před fasádou akusticky chráněného objektu (ve výpočetních tabulkách) Použité podklady - Katastrální mapa města Tábor v *dwg - Budovy v *shp - Vrstevnice v *shp - Informace o provozu jednotlivých areálů od příslušných zástupců dané společnosti Strana 8 z celkových 87 stran

9 Strategie zkoušky Předmětem měření bylo posouzení hladiny hluku šířící se z provozu vytipovaných průmyslových areálů města Tábor. Předmětem posouzení byly následující areály: - KOVOŠOROT GROUP CZ - BÖGL a KRÝSL, k.s. - Areál TST Tábor - Areál Teplárna Tábor a.s. - Areál Tapros a.s. Vzhledem k rozdílnému a počtu zdrojů hluku v jednotlivých areálech byly zvoleny dvě varianty strategie měření: Varianta A - malé areály Tato varianta byla použita pro areály s malou rozlohou a minimálním počtem zdrojů hluku. Před měřením byla vždy provedena pochůzka po areálu za doprovodu odpovědné osoby. Součástí pochůzky bylo zjišťování informací o provozu areálu, intenzitě dopravy a lokalizace jednotlivých zdrojů hluku. U některých areálů bylo dodatečně provedeno měření u nejbližších chráněných objektů. Na základě rozložení zdrojů hluku byly zvoleny měřicí body a zahájeno měření. Postupně byly zaznamenávány jednotlivé události. Varianta B velké areály Tato varianta byla použita pro areály s velkou rozlohou a velkým počtem různých zdrojů hluku. Opět byla před měřením provedena pochůzka s odpovědnou osobou a zjištěny informace o areálu. Vzhledem k rozmístění a velkému počtu zdrojů hluku byly měřicí body vybrány vždy přímo u zdrojů hluku, aby nedocházelo ke zkreslení naměřených hodnot provozem okolních zdrojů. U některých areálů bylo dodatečně provedeno měření u nejbližších chráněných objektů. Naměřené hodnoty byly dále použity pro kalibraci hlukové mapy v dané lokalitě. Kalibrace je prováděna tak, že je nejprve vytvořen matematický model dané lokality. Následně jsou umístěny jednotlivé zdroje hluku a specifikovány podmínky jejich provozu (doba trvání hluku, rychlost vozidel, povrch komunikace, zástavba atd.). Jako poslední je prováděna vlastní kalibrace modelu tak, aby odpovídal skutečnému provozu posuzovaného průmyslového areálu. U ustálených zdrojů hluku (např. ventilátory, kotelny, čerpací stanice atd.) s možností výskytu tonality byla dodatečně provedena třetino oktávová analýza naměřených hodnot. Na základě analýzy byla uznána nebo vyvrácena přítomnost tónové složky. Strana 9 z celkových 87 stran

10 Podmínky v době měření V době měření byly spuštěny nejhlučnější zdroje hluku posuzovaného areálu. Teplota Vlhkost Tlak Oblačnost Vítr Sníh vzduchu vzduchu vzduchu den 12 C 58 % 1020 hpa jasno do 0.1 m/s den 10 C 61 % 1022 hpa zataženo do 0.4 m/s den 19 C 56 % 1020 hpa jasno do 0.1 m/s den 21 C 58 % 1016 hpa jasno do 0.1 m/s noc 16 C 59 % 1021 hpa jasno do 0.1 m/s - Tab. 2: Podmínky v době měření Použitá měřicí zařízení a software Název a typ (včetně softwarového vybavení) Výrobní číslo Platnost ověření Číslo ověřovacího listu Modulový přesný analyzátor Brüel & Kjaer typ OL Měřicí mikrofon Brüel & Kjaer typ OL Modulový přesný analyzátor Brüel & Kjaer typ OL Měřicí mikrofon Brüel & Kjaer typ OL Akustický kalibrátor Brüel & Kjaer typ KL Laserový dálkoměr Leica N Metrologická stanice EUROPE SUPLIES WS N5 V ANM Tab. 3: Seznam měřicích zařízení Metrologická správnost a návaznost je doložena příslušnou dokumentací v archívu laboratoře a může být na žádost předložena. Provozní kalibrace zvukoměrné techniky byla provedena před a po měření. Analyzátor Brüel & Kjaer typ 2270, v.č s mikrofonem Brüel & Kjaer typ 4189, v.č byl použit pro měření ve dnech , a Analyzátor Brüel & Kjaer typ 2250, v.č s mikrofonem Brüel & Kjaer typ 4189, v.č byl použit pro měření ve dnech a Výsledky měření platí pouze pro dané místo, podmínky a čas měření, které jsou uvedeny v tomto protokolu o měření. Hodnoty byly naměřeny hlukovým analyzátorem Brüel & Kjaer Měřicí přístroj byl nastaven do režimu Záznam s periodou ukládání 1 sekunda. Naměřené hodnoty byly uloženy do paměti měřicího přístroje. Jednotlivé hlukové události byly označovány a nesouvisející hluk s měřeným hlukem (hovor lidí, průjezdy aut, atd.) byl vyloučen při zpracování na počítači programem Brüel & Kjaer Evaluátor typ Výpočty hluku byly provedeny v programu IMMI /2016 firmy Wölfel. Strana 10 z celkových 87 stran

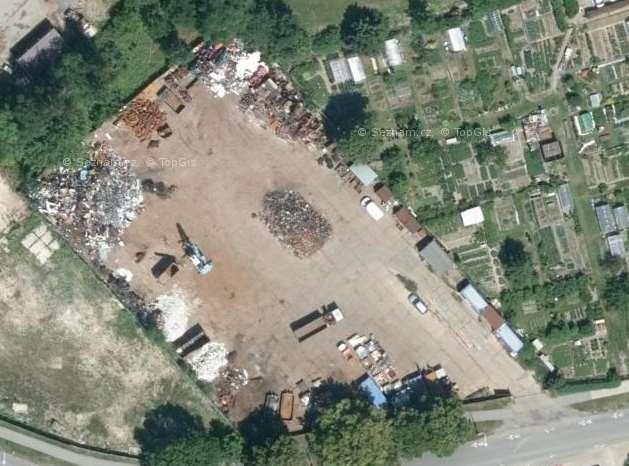

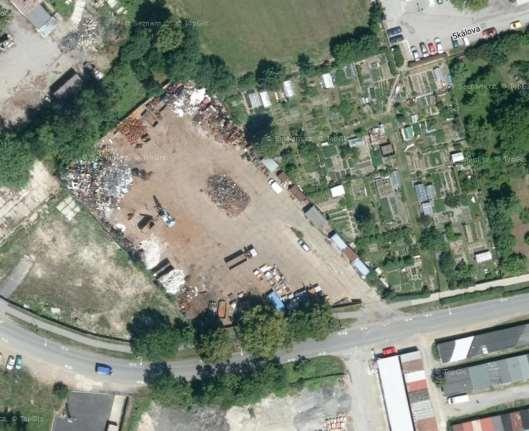

11 2 Výsledková část hluk z průmyslových areálů KOVOŠROT GROUP CZ, ul. Vožická, Tábor Umístění areálu a rozčlenění areálu - název areálu: KOVOŠROT GROUP CZ - adresa posuzovaného areálu: ul. Vožická, Tábor - doba provozu: pouze v době denní, Po Pá 6:00-14:30 - charakter provozu: sběrna železa a barevných kovů., zákazníci přijíždějí vlastními OA, nebo TNA a ukládají materiál, který je dále tříděn a manipulován pomocí VZV a jeřábu s magnetem, po naplnění kapacity skládky se nakládá materiál pomocí jeřábu na TNA a odvážen. - rozčlenění areálu: areál je rozdělen na tichou a hlučnou část. tichá část - administrativa a zázemí zaměstnanců skládající se z 3 stavebních buněk, nejsou zde umístěny žádné jednotky VZT ani žádná jiná technologie, hlučná část skladovací plocha kovošrotu, jednotlivé volně Hranice areálu Hlučná část areálu skladová plocha kovošrotu Tichá část areálu administrativa + zázemí Vjezd a výjezd z areálu Obr. 1: Schéma uspořádání areálu Strana 11 z celkových 87 stran

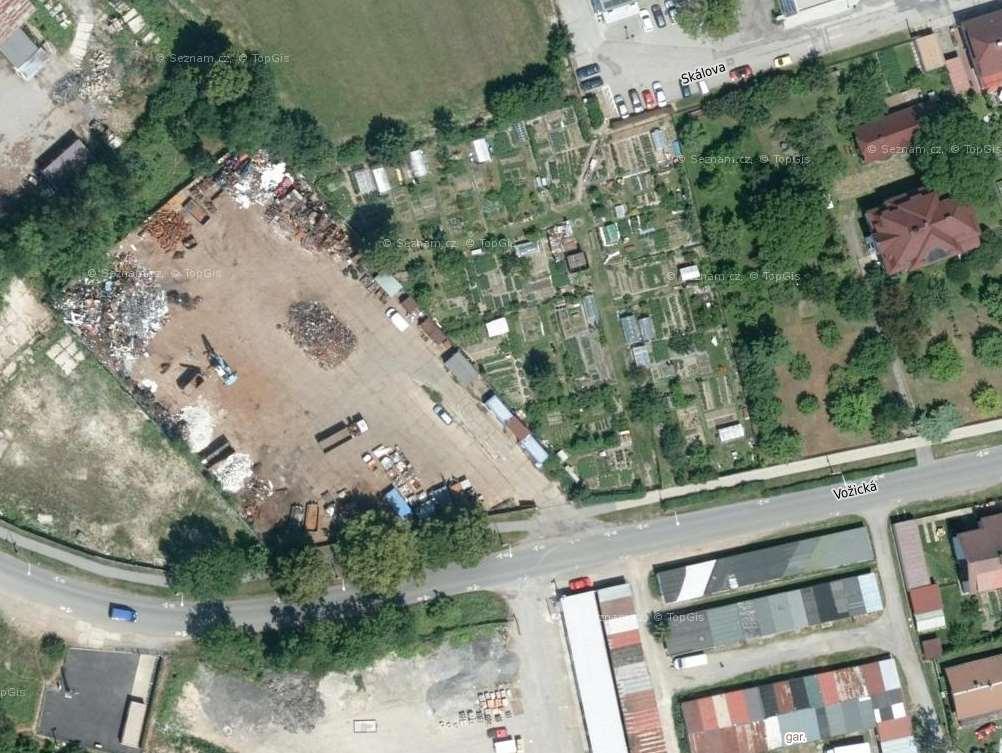

12 Okolní zástavba Aktuální výpisy z KN nejbližších objektů, k.ú.: Tábor [764701] (platné v době zpracování akustického posudku): Označení v hlukových mapách Parcela číslo č.p. Způsob využití, druh pozemku Rodinný dům Rodinný dům / Rodinný dům / Rodinný dům Tab. 4: Aktuální výpis z KN nejbližších objektů Poznámka Řešený objekt 1 Obr. 2: Katastrální mapa Strana 12 z celkových 87 stran

13 Umístění a popis zdrojů hluku - stacionární zdroje hluku: v areálu nejsou umístěny žádné stacionární zdroje hluku - mobilní zdroje hluku: příjezd a výjezd OA a TNA zákazníků kovošrotu včetně nákladu přijíždí na kontrolní váhu, následně popojíždí k určené skládce a po vyložení nákladu opět vjíždí na kontrolní váhu, pokud je náklad malý, je zvážen u malé kontrolní váhy a odnesen na skládku, v případě velkého nákladu je náklad vykládán pomocí jeřábu s magnetem, celkem průměrně příjezdů a odjezdů 56 OA a 5 TNA v době denní, v době noční je areál mimo provoz, vjezdová brána uzavřena 1 x VZV Litostroj V5-IM využíván pro manipulaci a převoz kontejnerů, nebo těžkých břemen, při maximálním vytížení v provozu 4 hodiny v době denní. 1 x mobilní jeřáb FUCHS 331 využíván pro nakládání / vykládání kontejnerů, kultivaci tříděných skládek a manipulaci s materiálem, v provozu 4 hodiny z osmi po sobě jdoucích nejhlučnějších hodin v době denní. VZV Litostroj V5-IM (náhodný pohyb po areálu) Mobilní jeřáb FUCHS 331 (náhodný pohyb po areálu) Příjezd a odjezd zákazníků Obr. 3: Umístění zdrojů hluku v areálu Strana 13 z celkových 87 stran

14 Měřicí bod A Popis místa měření - objekt: KOVOŠOROT GROUP CZ, ul. Vožická, Tábor - umístění mikrofonu: u severní hranice areálu, 3.0 (±0.1) m od severního rohu areálu, ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřována proti středu areálu Charakteristika zdroje hluku - VZV Litostroj V5-IM (odvoz a skládání kovových kontejnerů po vyprázdnění) - mobilní jeřáb FUCHS 331 (vykládání kovových kontejnerů s tříděnými zbytky betonářské výztuže a ukládání kontejnerů. Kultivace skládky s bojlery a plechovými obaly). - skládání šrotu (vyložení šrotu přiváženého zákazníky, projevovalo se pouze v tichých okamžicích mimo činnost jeřábu, nebo VZV) - příjezd a výjezd OA a TNA (v době měření odjela a přijela 3 OA, projevovalo se pouze v tichých okamžicích mimo činnost jeřábu, nebo VZV a skládání šrotu) Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - pouze v době denní Výsledek měření - měření probíhalo od 10:08 do 11:00. Jednotlivé události byly postupně zaznamenávány v době měření. Hluk nesouvisející s měřením byl vyloučen. Název události Skladování šrotu pojezd VZV (ve vzdálenosti 12.5 m) Jeřáb FUCHS 331 (ve vzdálenosti 21 m) Jeřáb FUCHS 331 (ve vzdálenosti 10 m) Hladina hluku pozadí (zdroje hluku vypnuté) Délka L Aeq,T 2 L Začátek 1 K Aeq,T L měření R 3 L AF1% L AF50 AF5% % měření (hh:mm:ss) db db db db db db db :08:37 0:25: :40:45 0:07: :45:41 0:10: :55:16 0:09: :05:16 0:05: Tab. 5: Výsledky měření hluku ( měřicí bod A) L AF90% 1 Naměřená hodnota bez korekce na pozadí K R 2 K R korekce na hluk pozadí. Stanoví se dle vztahu K = - 10 log (1 10-0,1 L ) Kde L je rozdíl mezi hladinou měřeného hluku a hluku pozadí. Je-li L > 15 db, nekoriguje se; je-li L < 4 db (tj. K > 2.2 db) je nutné hluk pozadí odlišit jiným průkazným způsobem (např. stanovit korekci na hluk pozadí v jednotlivých kmitočtových pásmech). Pokud to není možné, nelze měření hodnotit. 3 vypočtená hodnota včetně korekce na pozadí K R Strana 14 z celkových 87 stran

15 Měřicí bod B Popis místa měření - objekt: KOVOŠOROT GROUP CZ, ul. Vožická, Tábor - umístění mikrofonu: na jižní hranici areálu, 2.0 (±0.1) m od východního rohu areálu, ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřována proti středu areálu Charakteristika zdroje hluku - příjezd a výjezd OA a TNA (dominantní zdroj hluku) - mobilní jeřáb FUCHS 331 (vykládání kovových kontejnerů s tříděnými zbytky betonářské výztuže a ukládání kontejnerů. Kultivace skládky s bojlery a plechovými obaly), VZV Litostroj V5-IM (odvoz a skládání kovových kontejnerů po vyprázdnění) a skládání šrotu se projevovalo pouze mimo příjezd a odjezd automobilů. Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - pouze v době denní Výsledek měření - měření probíhalo od 11:10 do 12:00. Jednotlivé události byly postupně zaznamenávány v době měření, hluk nesouvisející s měřením byl vyloučen. Název události Jeřáb FUCHS 331, VZV a skládání šrotu Příjezd OA Příjezd OA Příjezd OA Začátek měření :07: :19: :34: :42:08 Délka měření L Aeq,T L AF1% L AF5% L AF50% L AF90% (hh:mm:ss) db db db db db 0:42: :00: :00: :00: Průměrný příjezd OA - 0:00: Výjezd OA Výjezd OA Výjezd OA :26: :41: :58:57 0:00: :00: :00: Průměrný výjezd OA - 0:00: Příjezd TNA Výjezd TNA :06: :51:31 0:01: :01: Tab. 6: Výsledky měření hluku ( měřicí bod B) Poznámka: V době měření byl zaznamenán menší počet průjezdů automobilů, než požaduje ISO Naměřené hodnoty byly použity pouze pro kontrolu nastavení typu vozidla, charakteru vozovky a dalších parametrů. Strana 15 z celkových 87 stran

16 Měřicí bod C - objekt: RD Vožická 1243/2, Tábor - umístění mikrofonu: v kolmé vzdálenosti 2.0 (±0.1) m od východní fasády objektu, 2.7 (±0.1) m od severozápadního rohu objektu, ve výšce 4.5 (±0.1) m nad terénem (výška oken 2.NP). Osa mikrofonu směřována proti Kovošrotu Charakteristika zdroje hluku - mobilní jeřáb FUCHS 331 (nakládání kovového odpadu do kontejnerů, jeřáb umístěn ve středu posuzovaného areálu) - VZV Litostroj V5-IM (nakládání kontejnerů naplněných šrotem do nákladního automobilu) - výjezd a příjezd automobilů se v měřicím bodě neprojevoval Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - pouze v době denní Výsledek měření - měření probíhalo od 12:31 do 13:44. Jednotlivé události byly postupně zaznamenávány v době měření. Hluk nesouvisející s měřením byl vyloučen Název události pojezd VZV (ve vzdálenosti 12.5 m) Jeřáb FUCHS 331 (ve vzdálenosti 10 m) Hladina hluku pozadí (zdroje hluku vypnuté) Začátek měření :32: :03: :17:45 Délka měření (hh:mm:ss ) L Aeq,T 4 K R 5 L Aeq,T 6 L AF1% L AF5% db db L AF50 % L AF90% db db db db db 0:04: :01: :01: Tab. 7: Výsledky měření hluku ( měřicí bod C) 4 Naměřená hodnota bez korekce na pozadí K R 5 K R korekce na hluk pozadí. Stanoví se dle vztahu K = - 10 log (1 10-0,1 L ) Kde L je rozdíl mezi hladinou měřeného hluku a hluku pozadí. Je-li L > 15 db, nekoriguje se; je-li L < 4 db (tj. K > 2.2 db) je nutné hluk pozadí odlišit jiným průkazným způsobem (např. stanovit korekci na hluk pozadí v jednotlivých kmitočtových pásmech). Pokud to není možné, nelze měření hodnotit. 6 vypočtená hodnota včetně korekce na pozadí K R Strana 16 z celkových 87 stran

17 Umístění měřicích bodů Měřicí bod A Měřicí bod C 2.7 m 2.0 m Měřicí bod B Obr. 4: Schéma umístění měřicích bodů Strana 17 z celkových 87 stran

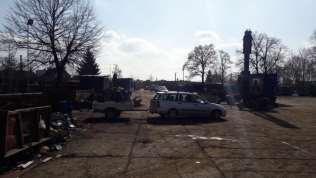

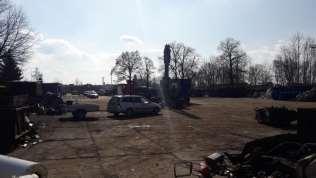

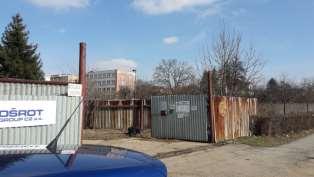

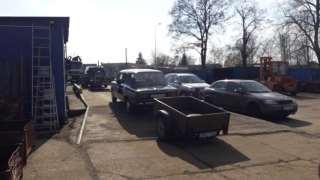

18 Fotodokumentace Obr. 5: Skládání šrotu z káry osobního automobilu Obr. 6: Pojezd VZV (vlevo) a jeřáb FUCHS (vpravo) Obr. 7: Kontrolní váha u vjezdu do areálu (vlevo) a pohled na areál (vpravo) Obr. 8: Vjezdová brána do areálu a měřicí bod B Strana 18 z celkových 87 stran

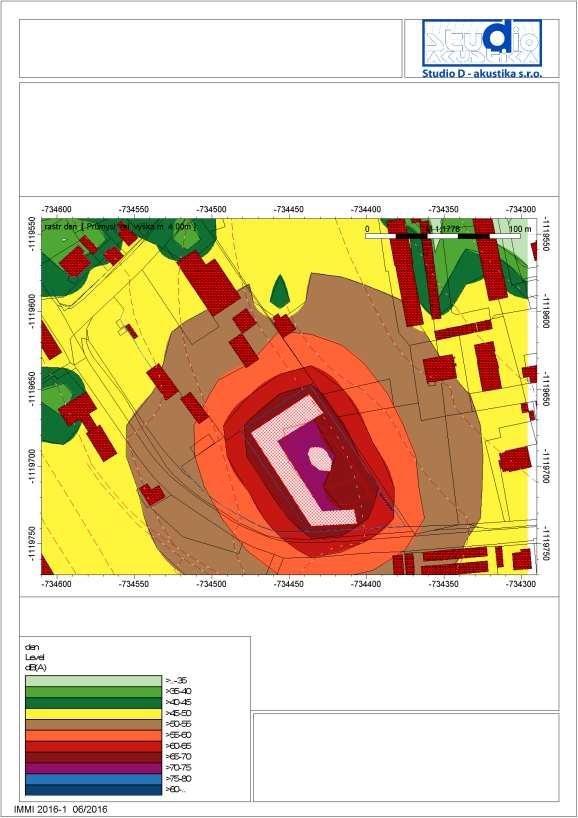

19 Hluková mapa areálu Hluková mapa 6 22 hodin LAeq,8h /db/ Izofony ve výšce 4 m nad terénem. Obr. 9: Izofony L Aeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Strana 19 z celkových 87 stran

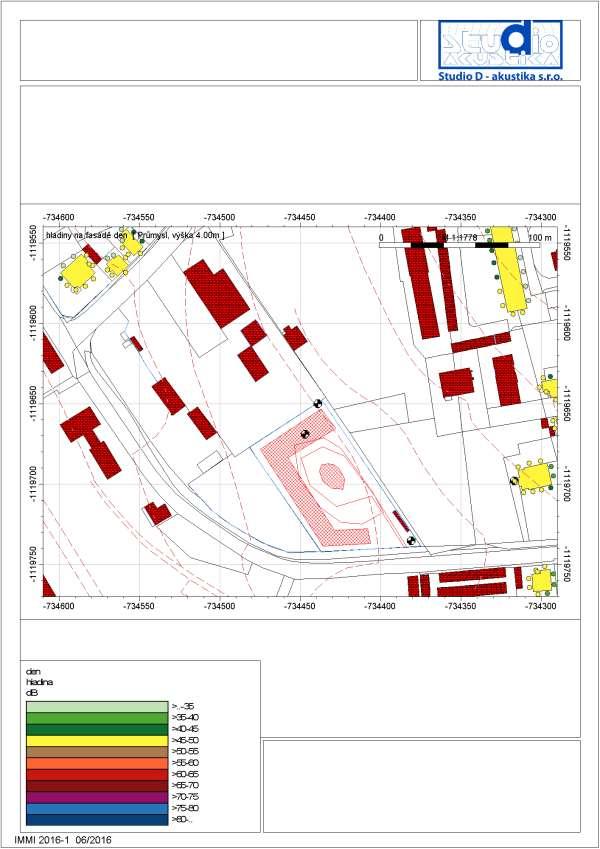

20 Hluková mapa 6 22 hodin LAeq,8h /db/ Hladina akustického tlaku 2 m před fasádou ve výšce 4 m nad terénem. Obr. 10: Hladina akustického tlaku L Aeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Strana 20 z celkových 87 stran

21 Hluk 2m před fasádou Param.: d = 2.00 m Lmin = 5.0 m Lmax = 10.0 m Dům Číslo bodu Fasáda Výška H = 4 m 6-22 hodin LAeq,8h /db/ 1 1 západ 49,2 2 sever 49,1 3 sever 48,6 4 sever 47,9 5 východ 36,7 6 východ 36,0 7 jih 44,2 8 jih 45,6 9 jih 47,9 10 jih 49,0 2 1 J/Z 45,8 2 S/Z 31,4 3 S/Z 31,4 4 S/V 45,7 5 J/V 46,2 6 J/Z 46,1 3 1 S/Z 29,1 2 S/V 44,2 3 S/V 45,0 4 J/V 45,6 5 J/Z 45,6 6 J/Z 45,3 7 J/Z 30,3 4 1 S/Z 30,6 2 S/Z 30,3 3 J/Z 43,5 4 J/Z 45,4 5 jih 45,6 6 J/V 45,8 7 J/V 45,8 8 S/V 45,5 9 J/V 45,4 10 S/V 45,0 Tab. 8: Hluk LAeq,8h (db) 2 m před fasádou akusticky chráněných objektů ve výšce 4 m Strana 21 z celkových 87 stran

22 BÖGL a KRÝSL, k.s. - betonárna Tábor, ul. Čsl armády Umístění areálu a rozčlenění areálu - název areálu: BÖGL a KRÝSL, k.s. - betonárna Tábor - adresa posuzovaného areálu: ul. Čsl armády, Tábor - doba provozu: pouze v době denní, Po Pá 6:00-22:00 - charakter provozu: věžová betonárna se sekční otevřenou skládkou kameniva. Hlavní výrobní činností je míchání a příprava betonových směsí, další činností je distribuce tříděného kameniva a písku, zásobníky sypkých směsí a skládka kameniva jsou průběžně doplňovány. - rozčlenění areálu: celý areál je rozčleněn do čtyř částí: tichá část - administrativa a zázemí zaměstnanců se skládá ze 4 stavebních buněk, nejsou zde umístěny žádné zdroje hluku, součástí zázemí je i nedělené parkoviště areálu pro 8-9 OA zaměstnanců, nebo zákazníků betonárny. parkoviště vozidel v přední část areálu je využívána jako místo pro zastavení vozidel čekajících ve frontě, nebo pro parkování nevyužitých vozidel areálu. betonárka míchání a výdej betonové směsi výdejní místo namíchané betonové směsi dle požadavku zákazníka, jsou zde umístěny dvě věžové betonárny. betonárka skládka kameniva sekční otevřená skládka kameniva a písku, úprava a nakládání z jednotlivých skládek je prováděno pomocí kolového nakladače. - schéma: Hranice areálu Tichá část areálu administrativa + parkoviště Betonárka míchání a výdej betonové směsi Betonárka skládka kameniva Obr. 11: Schéma uspořádání areálu Parkoviště vozidel odstavná plocha pro TNA Strana 22 z celkových 87 stran

23 Okolní zástavba Aktuální výpisy z KN nejbližších objektů (platné v době zpracování akustického posudku): Označení v hlukových mapách Parcela číslo č.p. Způsob využití, druh pozemku Katastrální území / Rodinný dům Tábor [764701] 2 160/3 85 Rodinný dům Náchod u Tábora [701254] 3 160/2 3 Rodinný dům Náchod u Tábora [701254] Tab. 9: Aktuální výpis z KN nejbližších objektů 1 Řešený areál 2 Obr. 12: Katastrální mapa 3 Strana 23 z celkových 87 stran

24 Umístění a popis zdrojů hluku - stacionární zdroje hluku: 2 x věžová betonárna míchání betonové směsi a dávkování do přistavených TNA. Při maximálním vytížení v provozu 4 hodiny v době denní. - mobilní zdroje hluku: 1 x kolový nakladač VOLVO, typ L90E manipulace se zminou nebo kamenivem v celé ploše areálu. Nejčastěji používán pro doplnění zásobníků kameniva jednotlivých betonárek, nebo naložení přistaveného TNA kamenivem a pískem. Při maximálním vytížení v provozu 2 hodiny v době denní. 1 x rypadlo KOMATSU manipulace se sypkými i kusovými materiály po celé ploše areálu. Nejčastěji používán pro manipulaci s kusovým materiálem. Při maximálním vytížení v provozu 2 hodiny v době denní. Příjezd a odjezd OA a TNA zákazníků betonárny (vlastní i cizí vozidla). Předpokládaný příjezd maximálně 10 OA denně (6 OA zaměstnanců a 4 OA drobných odběratelů) a 20 TNA denně (těžké nákladní automobily určené pro přepravu betonové směsi nebo kameniva např. autodomíchávače MAN). - Umístění: Pohyb OA pro parkoviště pro zaměstnance / drobné odběratele Příjezd autodomíchávače nebo TNA k betonárce a naplnění zásobníku betonovou směsí Pohyb kolového nakladače po ploše skládky kameniva a písku Nakládání přistaveného TNA kamenivem a pískem pomocí kolového nakladače nebo rypadla Nakládání kusového materiálu na přistavené TNA pomocí rypadla nebo kolového nakladače Obr. 13: Umístění zdrojů hluku v areálu Strana 24 z celkových 87 stran

25 Měřicí bod A Popis místa měření - objekt: BÖGL a KRÝSL, k.s. - betonárna Tábor, ul. Čsl. armády - umístění mikrofonu: na hřebeni skládky kameniva (4.5 (±0.1) m nad rovinou zbytku areálu), ve vzdálenosti 15.0 (±0.1) m od obou betonáren, ve výšce 4.0 (±0.1) m nad terénem, osa mikrofonu směřována proti věžovým betonárnám Charakteristika zdroje hluku - nakládání TNA kamenivem pomocí rypadla KOMATSU (příjezd TNA a rypadla, nakládání kameniva frakce 8/16 na korbu automobilu, odjezd TNA a rypadla) - plnění zásobníku betonárky pomocí kolového nakladače VOLVO (cyklický pohyb složený z příjezdu nakladače ke skládce, nabrání určeného kameniva / písku, příjezd k zásobníku, vysypání lopaty nakladače a odjezd) Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - pouze v době denní Výsledek měření - měření probíhalo od 12:10 do 13:05. Jednotlivé události byly postupně zaznamenávány a označovány. Název události Nakládání TNA kamenivem pomocí rypadla KOMATSU plnění zásobníku betonárky pomocí kolového nakladače VOLVO Pozadí Začátek měření :13: :24:59 Délka 7 8 L L měření Aeq,T K Aeq,T R 9 L AF1% L AF5% L AF50% L AF90% (hh:mm:ss) db db db db db db db 0:08: :14: :08: :49:31 Tab. 10: Výsledky měření hluku ( měřicí bod A) 7 Naměřená hodnota bez korekce na pozadí K R 8 K R korekce na hluk pozadí. Stanoví se dle vztahu K = - 10 log (1 10-0,1 L ) Kde L je rozdíl mezi hladinou měřeného hluku a hluku pozadí. Je-li L > 15 db, nekoriguje se; je-li L < 4 db (tj. K > 2.2 db) je nutné hluk pozadí odlišit jiným průkazným způsobem (např. stanovit korekci na hluk pozadí v jednotlivých kmitočtových pásmech). Pokud to není možné, nelze měření hodnotit. 9 vypočtená hodnota včetně korekce na pozadí K R Strana 25 z celkových 87 stran

26 Měřicí bod B Popis místa měření - objekt: BÖGL a KRÝSL, k.s. - betonárna Tábor, ul. Čsl. armády - umístění mikrofonu: ve vzdálenosti 24.8 (±0.1) m od středu zásobníků cementu a sypkých směsí, ve výšce 4.0 (±0.1) m nad terénem, osa mikrofonu směřována proti pravé věžové betonárně Charakteristika zdroje hluku - provoz betonáren (provoz betonáren při míchání betonové směsi a dávkování do přistavených vozidel) - příjezd a výjezd TNA do areálu (jednotlivé příjezdy a výjezdy vozidel z areálu) Fyzikální charakter hluk - ustálený hluk v proměnném pozadí (provoz betonáren) - proměnný hluk v proměnném pozadí (příjezd a výjezd TNA) Doba působení hluku - pouze v době denní Výsledek měření - měření probíhalo od 13:00 do 14:00. Jednotlivé události byly postupně zaznamenávány a označovány. Název události Provoz betonáren Příjezd TNA 1 Příjezd TNA 1 Začátek měření :10: :34: :50:00 Délka měření L Aeq,T L AF1% L AF5% L AF50% L AF90% (hh:mm:ss) db db db db db 0:17: :00: :00: Průměrný příjezd TNA - 0:00: Výjezd TNA 1 Výjezd TNA :35: :37:58 0:00: :00: Průměrný výjezd TNA - 0:00: Tab. 11: Výsledky měření hluku ( měřicí bod B) Poznámka: V době měření byl zaznamenán menší počet průjezdů automobilů, než požaduje ISO Naměřené hodnoty byly použity pouze pro kontrolu nastavení typu vozidla, charakteru vozovky a dalších parametrů. Strana 26 z celkových 87 stran

27 Lzeq (db) 66,0 64,1 62,1 63,8 65,2 66,3 60,8 64,6 61,0 58,7 57,9 54,3 56,1 54,0 55,3 53,9 53,2 53,4 54,6 56,1 54,0 52,1 51,7 48,8 48,1 46,0 42,8 39,7 36,1 32,7 29,9 28,6 27,4 měřicí bod B - provoz betonáren 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 1: Třetino oktávová analýza (měřicí bod B provoz betonáren) Strana 27 z celkových 87 stran

28 Umístění měřicích bodů měřicí bod B měřicí bod A Obr. 14: Schéma umístění měřicích bodů Strana 28 z celkových 87 stran

29 Fotodokumentace Obr. 15: Měřicí bod A (vlevo) a měřicí bod B (vpravo) Obr. 16: Skládka kameniva Obr. 17: Plnění zásobníků betonárky kamenivem pomocí nakladače VOLVO Obr. 18: Pohled na betonárnu a přistavený autodomíchávač Strana 29 z celkových 87 stran

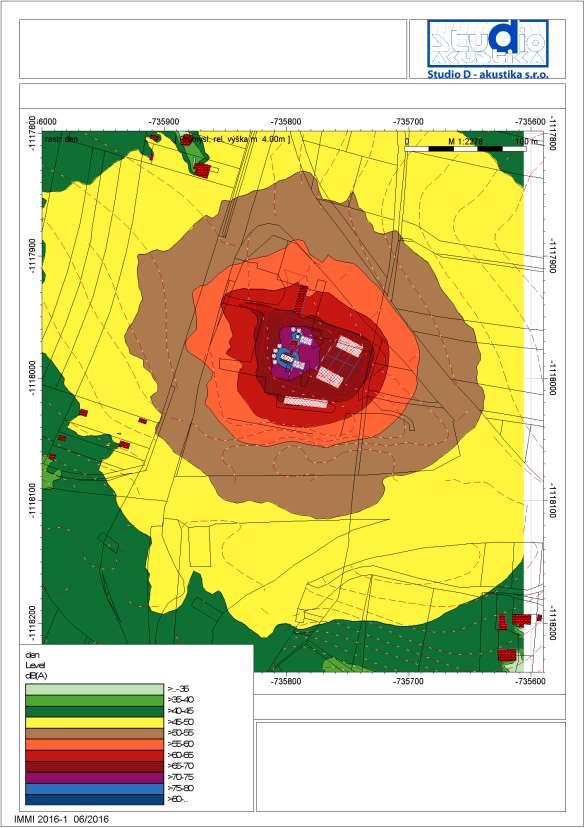

30 Hluková mapa Hluková mapa 6 22 hodin LAeq,8h /db/ Izofony ve výšce 4 m nad terénem. Obr. 19: Izofony L Aeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Strana 30 z celkových 87 stran

31 1 2 3 Hluková mapa 6 22 hodin LAeq,8h /db/ Hladina akustického tlaku 2 m před fasádou ve výšce 4 m nad terénem. Obr. 20: Hladina akustického tlaku L Aeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Strana 31 z celkových 87 stran

32 Hluk 2m před fasádou Param.: d = 2.00 m Lmin = 5.0 m Lmax = 10.0 m Dům Číslo bodu Fasáda Výška H = 4 m hodin LAeq,8h /db/ 1 1 sever 33,5 2 sever 35,9 3 východ 48,2 4 východ 48,4 5 jih 47,8 6 jih 47,5 7 západ 36,4 2 1 západ 43,6 2 sever 43,7 3 sever 43,6 4 východ 34,0 5 jih 30,3 6 jih 32,1 7 jih 34,2 3 1 sever 42,9 2 sever 41,7 3 východ 31,2 4 jih 29,8 5 jih 31,2 6 západ 42,8 Tab. 12: Hluk LAeq, 8h (db) 2 m před fasádou akusticky chráněných objektů ve výšce 4 m Strana 32 z celkových 87 stran

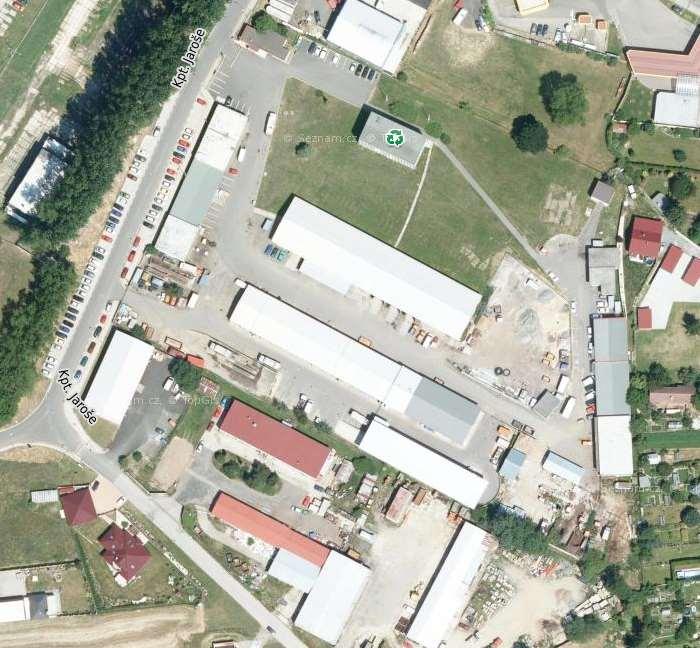

33 Areál TST Tábor, Rumpold a Bytes, ul. Kpt. Jaroše 2418, Tábor Umístění areálu a rozčlenění areálu - název areálu: Areál TST Tábor, Rumpold a Bytes - adresa posuzovaného areálu: ul. Kpt. Jaroše 2418, Tábor - doba provozu: stacionární a mobilní zdroje hluku včetně skládek materiálu v provozu v době denní (6:00 22:00) výjezd automobilů v době denní i noční 6:00 22:00 většina výjezdů 22:00 6:00 celoroční výjezd kuka vozů a v zimním období i posypových vozů (nakládka zásobníků posypových vozů prováděna v době denní) - charakter provozu: jednotlivé budovy areálu jsou využívané různými nájemníky pod správou společnosti BYTES Tábor s.r.o. Společnost Rumpold má v areálu umístěný malý sběrný dvůr, včetně krytého skladu pro nebezpečné odpady (určený pouze pro občany města Tábor), budovu administrativy + zázemí zaměstnanců a garáže pro parkování kuka vozů a dalších automobilů. Společnost TST Tábor má v areálu dominantní zastoupení. Jsou zde opravárenské dílny techniky a sekaček, elektrikářské dílna, zázemí pro zaměstnance, garáže pro parkování vozidel, skládka sypkých materiálu / stavebních hmot a skládka zahradnického materiálu. Společnost Bytes má v areálu umístěné administrativní centrum, prodejní sklad pro potřeby správy bytového družstva, drobné opravárenské dílny a výměníkovou stanici. Strana 33 z celkových 87 stran

34 5 a Obr. 21: Schéma uspořádání areálu Označení Provozovatel Využití 1 Rumpold Budova administrativy + zázemí pro zaměstnance 2 Rumpold Malý sběrný dvůr 3 Rumpold Krytý sklad nebezpečných odpadů 4 Rumpold Garáže pro parkování kuka vozů 5 TST Tábor Opravárenská dílna zámečnictví 6 TST Tábor Opravárenská dílna elektro 1 7 TST Tábor Zázemí zaměstnanců 8 TST Tábor Garáže pro parkování vozidel 9 TST Tábor Zázemí zaměstnanců 10 TST Tábor Skládka stavebních hmot a sypkých materiálů 11 TST Tábor Opravárenská dílna sekačky 12 TST Tábor Opravárenská dílna elektro 2 13 TST Tábor Skládka zahradnického materiálu 14 Bytes Administrativní zázemí 15 Bytes Prodejní sklad pro správy bytových družstev 16 Bytes Výměníková stanice 17 Bytes Opravárenská dílna elektro Tab. 13: Legenda značení rozdělení areálu Strana 34 z celkových 87 stran

35 Okolní zástavba Aktuální výpisy z KN nejbližších objektů, k.ú.: Klokoty [666513] (platné v době zpracování akustického posudku): Označení v hlukových mapách Parcela číslo č.p. Způsob využití, druh pozemku Poznámka 1 575/ Objekt k bydlení 2 575/ Objekt k bydlení Rodinný dům 4 575/ Objekt k bydlení 5 575/ Objekt k bydlení 6 575/ Objekt k bydlení 7 575/ Objekt k bydlení 8 55/2 388 Rodinný dům 9 575/ Objekt k bydlení / Objekt k bydlení / Rodinný dům / Bytový dům / Rodinný dům /399 - Rozestavená stavba RD Tab. 14: Aktuální výpis z KN nejbližších objektů Strana 35 z celkových 87 stran

36 Řešený areál Obr. 22: Katastrální mapa Strana 36 z celkových 87 stran

37 Umístění a popis zdrojů hluku - stacionární zdroje hluku: Malý sběrný dvůr Rumpold (2) kontejnerová drtička odpadu osazená na rampě, používaná k hutnění materiálu v kontejneru. Stávající provoz 4 hodiny v době denní, plánované rozšíření na 6 hodin. Opravárenská dílna elektro 1 + zámečnická TST Tábor (5 a 6) zámečnická dílna je vybavena ručím a elektrickým nářadím (vrtačka, přímočará pila, rozbrus atd.), sloupovou vrtačkou, svářečkou a strojní bruskou, využívaná příležitostně pro opravy poruch, v době měření prováděna oprava korby automobilu sváření, ruční broušení a vrtání otvorů, v provozu maximálně 8 hodin v době denní. Opravárenská dílna sekačky + elektro 2 TST Tábor (11 a 12) dílna je vybavena ručím a elektrickým nářadím (vrtačka, rozbrus atd.) a kompresorem umístěným ve venkovní části dílny, kompresor je v provozu pouze nárazově při tlakovém čištění sekaček, ve většině času probíhá ruční oprava sekaček, v době měření probíhala oprava a tlakové očištění sekacího traktůrku z vozového parku TST Tábor, v provozu maximálně 8 hodin v době denní. Výměníková stanice (16) běžný provoz výměníkové stanice. v provozu 24 hodin denně. Opravárenská dílna (17) vybavena malým ručním nářadím, prováděna příležitostná oprava malých elektrických spotřebičů, bez významných zdrojů hluku, v provozu maximálně 8 hodin v době denní. - mobilní zdroje hluku: Malý sběrný dvůr Rumpold (2) příjezd a výjezd automobilů po definované trase a skládání odpadu do přistavěných kontejnerů, v době měření příjezd a odjezd 4 OA a 1 TNA, intenzita příjezdu a výjezdu vozidel závisí dle potřeby při vysokém vytížení cca 45 automobilů (dne ), při běžném vytížení průměrně 30 automobilů, v provozu maximálně 6 hodin v době denní. Manipulace s materiálem (10 a 13) nakládání a úprava skládek stavebních / sypkých hmot a zahradního materiálu pomocí kolového nakladače, dále buď naložení na přistavený automobil, nebo odvoz do jiné části areálu, v provozu maximálně 4 hodiny v době denní. Prodejní sklad pro správy bytových družstev (15) samotná prodejna bez zdrojů hluku. Sklad je obsluhován pomocí vysokozdvižného vozíku, manipulace s materiálem probíhá na venkovní ploše, skládá se z příjezdu automobilu, naložení zboží a odjezdu automobilu, následně parkování vysokozdvižného vozíku zpět do skladu, v provozu maximálně 4 hodiny v době denní. Strana 37 z celkových 87 stran

38 Pohyb automobilů po areálu, příjezdy a výjezdy výjezdy vozidel z garáží jednotlivých nájemníků areálu, celkem uvažováno s příjezdem a výjezdem 72 OA a 53 TNA v osmi po sobě jdoucích nejhlučnějších hodinách doby denní, v době noční se uvažuje pouze výjezd kuka vozů a posypových vozů cca 5 TNA (pouze kuka vozy) v nehlučnější hodině doby noční letního období a 10 TNA (kuka vozy + posypové vozy) v nejhlučnější hodině doby noční v zimním období. Výměníková stanice (16) Opravárenská dílna (17) Opravárenská dílna elektro 1 + zámečnická TST Tábor (5 a 6) Kontejnerová drtička odpadu (2) Opravárenská dílna sekačky + elektro 2 TST Tábor (11 a 12) Obr. 23: Umístění stacionárních zdrojů hluku areálu Strana 38 z celkových 87 stran

39 Parkoviště společnosti Bytes - celkem 57 výměn OA v době denní Parkoviště společnosti TST Tábor - celkem 5 výměn OA za 8 nejhlučnějších hodin v době denní - celkem 3 příjezdy OA v nejhlučnější hodině doby noční Obr. 24: Umístění mobilních zdrojů hluku příjezd a výjezd OA zaměstnanců Parkoviště společnosti Rumpold - celkem 10 výměn OA za 8 nejhlučnějších hodin v době denní - celkem 5 příjezdů v nejhlučnější hodině doby noční Strana 39 z celkových 87 stran

40 Příjezd a výjezd TNA společnosti TST Tábor - celkem 40 výměn za 8 nejhlučnějších hodin v době denní - celkem cca 5 výjezdů v nejhlučnější hodině doby noční (dle potřeby a stavu komunikací) Nakládání a úprava skládek stavebních / sypkých hmot a zahradního materiálu pomocí kolového nakladače. Dále buď naložení na přistavený automobil, nebo odvoz do jiné části areálu. Provoz pouze v době denní Příjezd a výjezd kuka vozů společnosti Rumpold - celkem 13 výměn za 8 nejhlučnějších hodin v době denní - celkem cca 5 výjezdů v nejhlučnější hodině doby noční (dle potřeby) Obr. 25: Umístění mobilních zdrojů hluku příjezd a výjezd TNA areálu, pohyb kolových nakladačů Strana 40 z celkových 87 stran

41 Příjezd a výjezd zákazníků prodejního skladu pro správy bytového družstva příjezd a výjezd 10 OA a LNA zákazníků, naložení pomocí vysokozdvižného vozíku a výjezd z areálu Příjezd a výjezd zákazníků sběrné dvora Rumpold - celkem výměna 45 automobilů za 8 nejhlučnějších hodin v době denní při maximální vytížení. - celkem výměna 30 automobilů v době za 8 nejhlučnějších hodin v době denní při běžném vytížení - příjezd především OA s přívěsem / LNA. v minimální míře příjezd traktorů, nebo TNA do 6t Obr. 26: Umístění mobilních zdrojů hluku sběrný dvůr a prodejní sklad Strana 41 z celkových 87 stran

42 Měřicí bod A stacionární zdroje hluku Popis místa měření - objekt: Areál TST Tábor, Rumpold a Bytes, ul. Kpt. Jaroše 2418, Tábor - umístění mikrofonu: pochůzka 2.0 (±0.1) m od obrysu zdroje hluku, ve vzdálenosti 1.5 (±0.1) m nad terénem. Osa mikrofonu směřována proti nejhlučnější části zdroje hluku / nejslabší části fasády objektu. Charakteristika zdroje hluku - A1 - Malý sběrný dvůr Rumpold (2) - hutnění biologického odpadu pomocí kontejnerové drtičky odpadů. - provoz sběrného dvora, vykládání odpadu do kontejnerů - A2 - Opravárenská dílna elektro 1 + zámečnická TST Tábor (6 a 7) - v zámečnické dílně oprava korby nákladního automobilu (ruční broušení, sváření a vrtání otvorů pomocí sloupové vrtačky - v elektro dílně 1 probíhala oprava startéru - A3 - Opravárenská dílna sekačky + elektro 2 TST Tábor (11 a 12) - v dílně na sekačky probíhalo tlakové čištění a oprava zahradního traktůrku. - v elektro dílně 2 probíhala oprava drobných součástek - A4 - Výměníková stanice (16) - běžný provoz Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - i v době noční Výsledek měření - měření probíhalo postupně u jednotlivých vybraných zdrojů hluku. Hluk nesouvisející s měřením byl vyloučen. Název události Délka Začátek L měření Aeq,T L AF1% L AF5% L AF50% L AF90% měření (hh:mm:ss) db db db db db A1 kontejnerová drtička odpadu 08:32:51 0:10: A1 vykládání odpadu do kontejnerů 14:57:04 0:13: A2 běžný provoz dílen 07:40:46 0:10: A3 tlakové čištění :55:45 0:08: A3 oprava sekačky :07:38 0:10: A4 běžný provoz :45:40 0:05: Tab. 15: Výsledky měření hluku ( měřicí bod A stacionární zdroje hluku) Poznámka: vzhledem k tomu, že měření bylo provedeno přímo u zdrojů hluku, nebyla korekce na pozadí uvažována. Strana 42 z celkových 87 stran

43 Měřicí bod B mobilní zdroje hluku Popis místa měření - objekt: Areál TST Tábor, Rumpold a Bytes, ul. Kpt. Jaroše 2418, Tábor - umístění mikrofonu: - měřicí bod B1: v kolmé vzdálenosti 12.0 (±0.1) m od středu vrat prodejního skladu pro správy bytových družstev (15), mikrofon ve výšce 1.5 (±0.1) m nad terénem, osa mikrofonu orientovaná kolmo k vratům - měřicí bod B2: střed skládky stavebních hmot a sypkých materiálů spol. TST Tábor (10), mikrofon ve výšce 1.5 (±0.1) m nad terénem, osa mikrofonu orientovaná proti kolovému nakladači - měřicí bod B3: ve vzdálenosti 1.5 (±0.1) m od jihozápadního rohu krytého skladu nebezpečných odpadů (3), ve výšce 1.5 (±0.1) m nad zpevněnou plochou. Osa mikrofonu orientovaná proti rampě sběrného dvora. Charakteristika zdroje hluku - B1 - Prodejní sklad pro správy bytových družstev (15) - příjezd zákazníka na manipulační plochu, zastavení vozidla, příjezd vysokozdvižného vozíku ze skladové haly a nakládání zboží. Po ukončení nakládky odjezd automobilu a zaparkování vysokozdvižného vozíku. - B2 - Skládka stavebních hmot a sypkých materiálů (10) - příjezd kolového nakladače, naložení písku na lopatu, výjezd ze skládky, vysypání radlice do zásobníku posypové směsi a opětovný příjezd na skládku. Celý cyklus opakován celkem 10 x. - B3 - Malý sběrný dvůr (2) - příjezd a výjezd vozidel Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - pouze v době denní Strana 43 z celkových 87 stran

44 Výsledek měření - měření probíhalo u jednotlivých bodů postupně. Jednotlivé události byly postupně zaznamenávány a označovány. Hluk nesouvisející s měřením byl vyloučen. Název události B1 - příjezd a nakládání osobního automobilu B2 doplňování zásobníku posypové směsi B3 příjezd 1 B3 příjezd 2 B3 příjezd 3 B3 příjezd 4 B3 příjezd 5 Začátek měření :12: :32: :56: :58: :00: :12: :14:03 Délka měření L Aeq,T L AF1% L AF5% L AF50% L AF90% (hh:mm:ss) db db db db db 0:09: :10: :00: :00: :00: :00: :00: B3 průměrný příjezd - 0:00: B3 výjezd 1 B3 výjezd 2 B3 výjezd 3 B3 výjezd 4 B3 výjezd :01: :05: :09: :11: :13:22 0:00: :00: :00: :00: :00: B3 průměrný výjezd - 0:00: Tab. 16: Výsledky měření hluku ( měřicí bod B mobilní zdroje hluku) Poznámka: v době měření byl zaznamenán menší počet průjezdů automobilů, než požaduje ISO Naměřené hodnoty byly použity pouze pro kontrolu nastavení typu vozidla, charakteru vozovky a dalších parametrů. Strana 44 z celkových 87 stran

45 Umístění měřicích bodů stacionární zdroje hluku měřicí bod A2 - pochůzka měřicí bod A4 - pochůzka měřicí bod A1 - pochůzka měřicí bod A3 - pochůzka Obr. 27: Schéma umístění měřicích bodů Strana 45 z celkových 87 stran

46 Umístění měřicích bodů mobilní zdroje hluku Přijíždějící OA Garážová vrata Vysokozdvižný vozík skladu Měřicí bod B1 Trasa pohybu kolového nakladače Měřicí bod B3 Měřicí bod B2 Obr. 28: Schéma umístění měřicích bodů Strana 46 z celkových 87 stran

47 Hluková mapa Hluková mapa 6 22 hodin LAeq,8h /db/ Izofony LAeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Obr. 29: Izofony L Aeq,8h (db) ve výšce 4 m nad terénem v době 6 22 hodin Strana 47 z celkových 87 stran

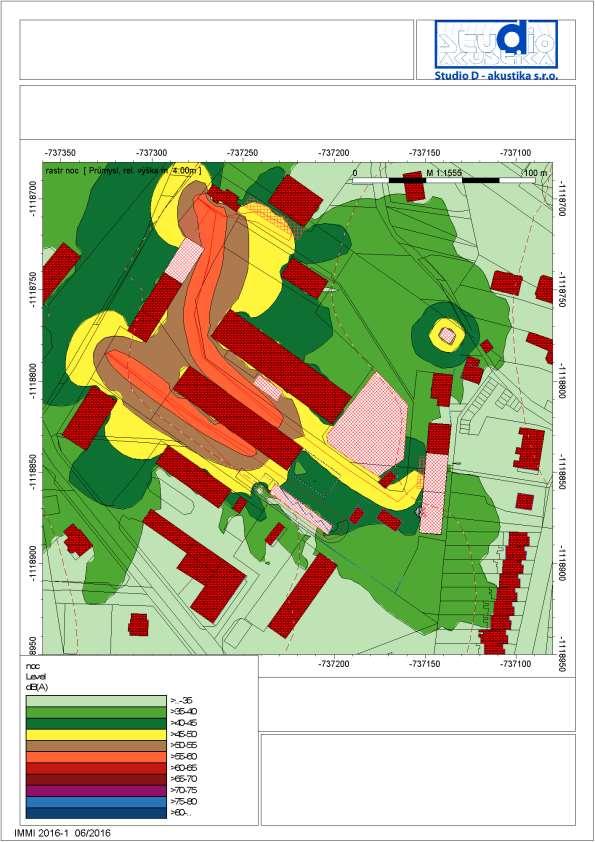

48 Hluková mapa 22 6 hodin LAeq,1h /db/ Izofony ve výšce 4 m nad terénem. Obr. 30: Izofony L Aeq,1h (db) ve výšce 4 m nad terénem v době 22 6 hodin Strana 48 z celkových 87 stran

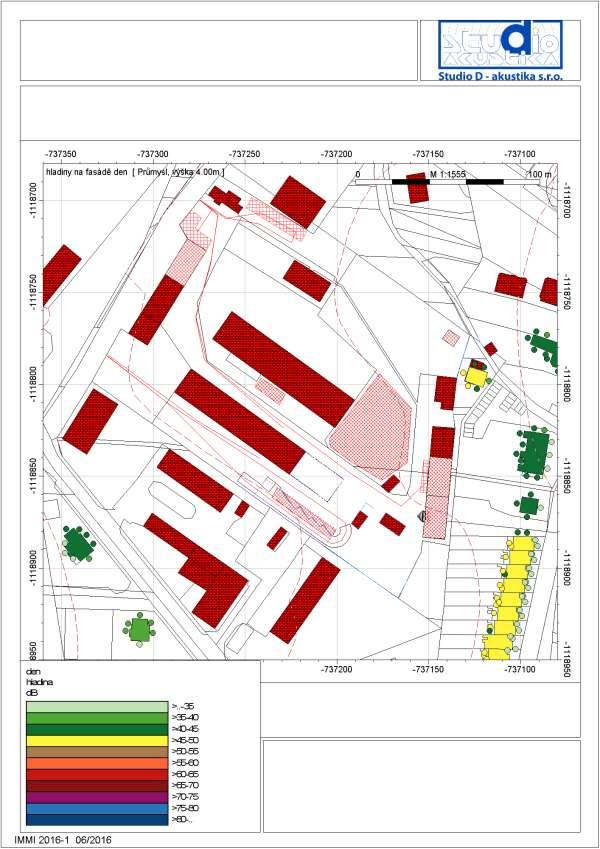

49 Hluková mapa 6 22 hodin LAeq,8h /db/ Hladina akustického tlaku 2 m před fasádou ve výšce 4 m nad terénem. Obr. 31: Hladina akustického tlaku L Aeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Strana 49 z celkových 87 stran

50 Hluková mapa 22 6 hodin LAeq,1h /db/ Hladina akustického tlaku 2 m před fasádou ve výšce 4 m nad terénem. Obr. 32: Hladina akustického tlaku L Aeq,1h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 22 6 hodin Strana 50 z celkových 87 stran

51 Hluk 2m před fasádou Param.: d = 2.00 m Lmin = 5.0 m Lmax = 10.0 m Dům Číslo bodu Fasáda Výška H = 4 m hodin hodin LAeq,8h /db/ LAeq,1h /db/ 1 1 sever 45,4 34,8 2 východ 30,1 17,9 3 východ 30,7 17,8 4 jih 29,5 17,7 5 západ 45,0 36,3 6 západ 45,2 36,4 2 1 východ 30,1 18,2 2 východ 30,4 18,0 3 jih 29,7 17,7 4 západ 45,1 35,5 3 1 západ 44,4 34,2 2 sever 43,3 33,3 3 východ 30,7 17,9 4 jih 43,1 31,9 4 1 západ 45,9 36,3 2 sever 45,0 36,2 3 východ 29,9 17,9 4 východ 30,2 18,3 5 1 západ 45,4 34,7 2 sever 45,1 34,7 3 východ 30,4 18,2 4 východ 30,5 18,5 5 jih 30,4 18,0 6 1 sever 44,7 35,2 2 sever 27,3 17,3 3 východ 29,9 17,7 4 jih 45,3 34,1 7 1 západ 45,5 34,7 2 sever 44,5 34,6 3 východ 30,2 18,1 4 východ 30,6 18,0 5 jih 29,7 17,7 8 1 východ 28,3 18,0 2 sever 35,3 27,0 3 S/V 28,3 17,5 4 východ 30,5 18,2 5 jih 41,2 30,3 6 J/Z 41,8 31,9 7 jih 42,4 32,1 8 západ 42,3 32,8 9 jih 42,4 32,8 10 jih 42,0 33,3 11 západ 41,3 33,8 12 sever 40,9 33,5 13 sever 38,5 31,7 14 sever 36,8 28,8 9 1 sever 44,5 34,6 Strana 51 z celkových 87 stran

52 2 sever 44,0 34,3 3 východ 34,8 26,1 4 východ 30,9 18,4 5 jih 29,9 18,3 6 západ 45,3 34, východ 30,5 18,2 2 východ 30,7 18,1 3 jih 29,9 18,0 4 západ 45,1 34, S/Z 44,0 37,9 2 S/V 44,4 38,2 3 S/V 44,3 38,1 4 S/V 44,0 37,9 5 J/V 37,5 30,2 6 J/Z 27,9 18,6 7 J/Z 27,4 18,6 8 J/Z 27,6 19, sever 43,8 32,9 2 západ 44,0 32,9 3 západ 43,9 32,5 4 západ 43,8 32,3 5 sever 40,1 31,3 6 sever 39,2 31,0 7 východ 28,8 18,3 8 východ 28,4 17,9 9 východ 29,0 18,2 10 jih 41,5 28,5 11 jih 42,0 29, západ 37,5 31,5 2 západ 37,8 31,7 3 sever 39,0 31,7 4 východ 38,2 30,6 5 východ 37,4 30,5 6 jih 29,0 18, východ 36,4 23,9 2 jih 44,8 31,9 3 jih 46,1 33,9 4 západ 46,8 39,1 5 sever 43,3 39,0 6 sever 41,1 36,7 Tab. 17: Hluk LAeq,T (db) 2 m před fasádou ve výšce 4 m nad terénem Strana 52 z celkových 87 stran

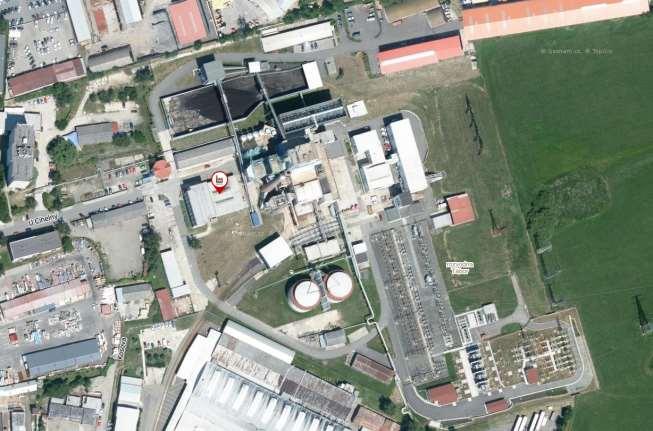

53 Areál Teplárna Tábor a.s. Umístění areálu a rozčlenění areálu - název areálu: Areál Teplárny Tábor a.s. - adresa posuzovaného areálu: ul. U Cihelny 2128/9, Tábor - doba provozu: celoroční provoz vlastní technologie teplárny v době denní i noční (vypnutí pouze v případě plánované odstávky nebo poruchy), zásobování palivem a odčerpávání odpadních látek pouze v době denní (zauhlování a údržba skládky, odvoz popílku, čerpání sataminu atd.) hlučnost technologie je stabilní v zimním i letním provozu. V zimním provozu je kapacita technologie přednostně využívána pro dodávku tepla k vytápění, v letním provozu je kapacita technologie využívána především pro transformaci na elektrickou energii. - charakter provozu: jednotlivé části areálu jsou využívány různými nájemci. Společnost Teplárna Tábor má v areálu dominantní zastoupení. Nejhlučnější částí je vlastní technologie kotelen a výroby tepla včetně chlazení vzduchem, dále skládka paliva a přečerpávací stanice. V areálu se také nachází administrativní zázemí, akumulační nádrže, sklady a malé přípravářské dílny. Společnost EON má v areálu umístěné budovy administrativního zázemí, skladů a rozvodnu v zadní části areálu. V rozvodně jsou umístěny 2 transformátory T01 a T02. Společnost ČEPS má v areálu malé zázemí s rozvodnou. V rozvodně jsou umístěny 4 transformátory. Strana 53 z celkových 87 stran

54 Obr. 33: Schéma uspořádání areálu Označení Provozovatel Využití Doba provozu 1 Teplárna Tábor Administrativní zázemí bez zdrojů hluku Doba denní 2 Teplárna Tábor Vrátnice Doba denní i noční 3 Teplárna Tábor Skládka paliva včetně dopravníkové trati Doba denní 4 Chladicí technologie teplárny Teplárna Tábor (chlazení vzduchem) Doba denní i noční 5 Teplárna Tábor Vlastní technologie teplárny Doba denní i noční 6 Teplárna Tábor Kryté stání pro železniční vlečku Doba denní 7 Teplárna Tábor Přečerpávací stanice Doba denní i noční 8 Teplárna Tábor Akumulační nádrže bez zdrojů hluku Doba denní i noční 9 EON Sklady Doba denní 10 EON Administrativní zázemí Doba denní 11 EON Transformátory a rozvodná stanice Doba denní i noční 12 ČEPS Transformátory a rozvodná stanice Doba denní i noční Tab. 18: Legenda značení rozdělení areálu Teplárna Tábor Strana 54 z celkových 87 stran

55 Okolní zástavba Aktuální výpisy z KN nejbližších objektů, k.ú.: Tábor [764701] (platné v době zpracování akustického posudku): Označení v hlukových mapách Parcela číslo č.p. Způsob využití, druh pozemku / Bytový dům /5 2642, 2643 Bytový dům Tab. 19:Aktuální výpis z KN nejbližších objektů Poznámka 1 2 Řešený areál Obr. 34: Katastrální mapa Strana 55 z celkových 87 stran

56 Umístění a popis zdrojů hluku - stacionární zdroje hluku: Skládka paliva včetně dopravníkové trati (3) - skládka uhlí včetně dopravníkové trati s výsypkou, plocha skládky paliva je obehnána 5.0 m vysokou betonovou zdí, kultivace skládky je prováděna pomocí pásového buldozeru. Chladicí technologie teplárny (4) - kotelny teplárny jsou chlazeny vzduchem generovaným ventilátory, celkem jsou zde umístěny 4 ventilátory. Vlastní technologie teplárny (5) při běžném provozu je spuštěn pouze kotel K1.7 (vypíná se pouze při plánované přestávce nebo poruše), při požadavku mimořádné vyšší potřeby tepla se připojují i menší kotle K1.4, K1.5 a K1.6. Přečerpávací stanice (7) přečerpávací stanice zajišťuje přesun topného média do akumulačních nádrží (8), soustavně provozu při provozu technologie teplárny. Transformátory a rozvodná stanice (11) dominantním zdrojem hluku jsou dva transformátory T01 a T02, oba transformátory jsou v soustavném provozu mimo technologickou odstávku nebo poruchu, další technologie rozvodu el. energie se neprojevuje při provozu transformátorů (při poruše transformátoru jsou i návazné články mimo provoz). Transformátory a rozvodná stanice (12) - dominantním zdrojem hluku jsou čtyři transformátory, tři transformátory jsou v soustavném provozu mimo technologickou odstávku nebo poruchu, poslední je záložní, další technologie rozvodu el. energie se neprojevuje při provozu transformátorů (při poruše transformátoru jsou i návazné články mimo provoz). - mobilní zdroje hluku: Pohyb po areálu, výjezdy a příjezdy zásobování areálu je prováděno pomocí automobilové a železniční dopravy. Uhlí je dodáváno pomocí železniční dopravy 1 x týdně v množství dle potřeby, vlak zastavuje u krytého stání (6), kde je uhlí pomocí pásových dopravníků transportováno na skládku paliva, po vyložení vyjíždí z areálu. Provozní kapaliny pro chod technologie teplárny jsou odčerpávány / přiváženy pomocí 4 TNA denně (1 x TNA čerpání vápence, 1 x TNA odsávání sataminu a 2 x odvoz popílku) Další doprava je prováděna pomocí OA dle potřeby areálu a jednotlivých společností. Celková uvažovaná výměna je 70 OA a 4 TNA denně Strana 56 z celkových 87 stran

57 - Skládka paliva, dopravníkové trati, buldozer 4x ventilátor pro chlazení technologie Místo odčerpávání kalů, louhů a sataminu Přečerpávací stanice Transformátor T01 Místo nakládání elektrárenského popílku Umístění technologie teplárny Transformátor T02 Transformátory T201 L1, L2, L3 a L4 Obr. 35: Umístění stacionárních zdrojů hluku areálu Strana 57 z celkových 87 stran

58 Parkoviště zaměstnanců Teplárny Tábor - celkem 23 výměn OA v době denní (směnný provoz, nárazové příjezdy) Příjezd a výjezd vozidel Instaltop společná komunikace s areálem Teplárny Parkoviště služebních / osobních OA EON - celkem 25 výměn OA v době denní Parkoviště služebních OA Teplárny Tábor - celkem 20 výměn OA v době denní Parkoviště OA Čepro - celkem 2 výměny OA v době denní Obr. 36: Umístění mobilních zdrojů hluku příjezd a výjezd OA Strana 58 z celkových 87 stran

59 Pohyb buldozeru po skládce paliva Příjezd a výjezd TNA čerpání, nebo odčerpání provozních kapalin (čerpání vápence, odsávání sataminu odvoz popílku atd. ) Celkem 4 TNA denně. Příjezd a výjezd vlaku s palivem, maximálně 1x týdně v množství dle potřeby Obr. 37: Umístění mobilních zdrojů hluku příjezd a výjezd vlaku, TNA a pohyb buldozeru Strana 59 z celkových 87 stran

60 Měřicí bod A Popis místa měření - objekt: Areál Teplárny Tábor a.s. ul. U Cihelny 2128/9, Tábor - umístění mikrofonu: - měřicí bod A1: 3.0 (±0.1) m od východní fasády a 14.2 (±0.1) m od severovýchodního rohu vlastní technologie teplárny (5) ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti fasádě vlastní technologie teplárny. (GPS souřadnice: N, E) - měřicí bod A2: 3.0 (±0.1) m od severní fasády a 6.5 (±0.1) m od severovýchodního rohu vlastní technologie teplárny (5) ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti Chladicí technologie teplárny (4) (GPS souřadnice: N, E) - měřicí bod A3: v kolmé vzdálenosti 4.0 (±0.1) m od východní fasády a 3.0 (±0.1) m od severovýchodního rohu chladicí technologie teplárny (4), ve výšce 4.0 (±0.1) m nad terénem, osa mikrofonu směřovaná proti chladicí technologii teplárny (4) (GPS souřadnice: N, E) - měřicí bod A4: 3.0 (±0.1) m od východní fasády a 6.2 (±0.1) m od jihovýchodního rohu vlastní technologie teplárny (5) ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti fasádě vlastní technologie teplárny. (GPS souřadnice: N, E) - měřicí bod A5: 3.0 (±0.1) m od jižní fasády a 22.1 (±0.1) m od jihovýchodního rohu vlastní technologie teplárny (5) ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti fasádě vlastní technologie teplárny. (GPS souřadnice: N, E) - měřicí bod A6: 3.0 (±0.1) m od jihovýchodního rohu provozní budovy. Ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti fasádě vlastní technologie teplárny. (GPS souřadnice: N, E) - měřicí bod A7: 4.0 (±0.1) m od středu východní fasády administrativní zázemí (1) ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti fasádě vlastní technologie teplárny. (GPS souřadnice: N, E) - měřicí bod A8: 22.0 (±0.1) m od západní a 16.5 (±0.1) m jižní stěny skládky paliva (3). Ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti východní stěně skládky (poloha buldozeru). (GPS souřadnice: N, E) - měřicí bod A9: pochůzka ve vzdálenosti 1.0 (±0.1) m od obrysu transformátoru T01 ve výšce 1.5 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti obrysu transformátoru. - měřicí bod A10: pochůzka ve vzdálenosti 1.0 (±0.1) m od obrysu transformátoru T02 ve výšce 1.5 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti obrysu transformátoru. Strana 60 z celkových 87 stran

61 - měřicí bod A11: 4.0 (±0.1) m od středu severní stěny bloku 4 transformátorů ve výšce 4.0 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřovaná proti východní stěně bloku transformátorů (GPS souřadnice: N, E) - měřicí bod A12: 9.5 (±0.1) m od středu jižní hrany transformátorových bloků ve výšce 1.5 (±0.1) m nad terénem,osa mikrofonu směřovaná proti transformátorovým blokům (GPS souřadnice: N, E) Charakteristika zdroje hluku - A8 Skládka paliva včetně dopravníkové trati (3) kultivace skládky paliva pomocí buldozeru - A2 a A3 Chladicí technologie teplárny (4) v provozu všechny 4 ventilátory na maximální výkon - A1, A4, A6 a A7 Vlastní technologie teplárny (5) - v provozu kotel K1.7 (kotle K1.4, K1.5 a K1.6 mimo provoz, v provozu pouze mimořádně při požadavku vyššího odběru tepla) - A5 Přečerpávací stanice (7) v provozu, přečerpávání topného média do akumulačních nádrží (8) + odčerpávání sataminu do přistaveného TNA s cisternou - A9 a A10 Transformátory a rozvodná stanice (11) běžný provoz rozvodné sítě a dvou transformátorů T201 a T A11 a A12 Transformátory a rozvodná stanice (12) běžný provoz rozvodné sítě a tří transformátorů T201 L1, L2 a L3, transformátor L4 mimo provoz slouží trvale jako záložní. - Ostatní objekty bez výrazných zdrojů hluku Fyzikální charakter hluk - ustálený hluk v proměnném pozadí (provoz stacionárních zdrojů hluku teplárny) - proměnný hluk v proměnném pozadí (příjezd a výjezd vozidel) Doba působení hluku - stacionární zdroje hluku v době denní i noční - zauhlování, čerpání vápence a odčerpávání provozních kapalin pouze v době denní Strana 61 z celkových 87 stran

62 Výsledek měření - měření probíhalo postupně u jednotlivých vybraných zdrojů hluku. Hluk nesouvisející s měřením byl vyloučen. Název události A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 Délka Začátek L měření Aeq,T L AF1% L AF5% L AF50% L AF90% měření (hh:mm:ss) db db db db db :01:02 0:05: :08:05 0:05: :14:19 0:05: :28:44 0:05: :42:48 0:05: :01:15 0:05: :14:28 0:05: :21:51 0:10: :42:18 0:05: :04:05 0:05: :15:04 0:05: :24:11 0:05: Tab. 20: Výsledky měření hluku ( měřicí body A1 A12) Poznámka: Vzhledem k tomu, že měření bylo provedeno přímo u zdrojů hluku, nebyla korekce na pozadí uvažována. Strana 62 z celkových 87 stran

63 ,9 Lzeq (db) 42,3 54,8 49,8 68,5 65,2 69,9 72,0 72,5 71,8 71,1 71,0 70,1 69,1 68,1 67,0 69,2 69,9 63,4 62,3 62,1 61,5 64,9 67,3 68,7 68,4 69,6 68,9 64,6 61,9 80,7 74,9 75, ,2 28,7 22,8 16,7 Lzeq (db) 74,4 67,3 68,6 61,4 61,8 63,5 64,4 58,3 59,8 67,0 61,9 61,3 62,8 59,8 61,5 60,6 59,4 55,4 53,7 53,1 52,1 50,7 50,1 49,1 47,8 45,9 43,0 39,9 35,6 měřicí bod A1 - vlastní technologie teplárny (5) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 2: Třetino oktávová analýza (měřicí bod A1 - vlastní technologie teplárny (5)) měřicí bod A2 - chladicí technologie teplárny (4) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 3: Třetino oktávová analýza (měřicí bod A2 - chladicí technologie teplárny (4)) Strana 63 z celkových 87 stran

64 Lzeq (db) 63,7 60,9 61,7 60,4 58,5 61,1 61,1 58,0 58,1 58,1 58,6 57,0 55,6 54,3 55,4 56,7 55,3 52,6 51,7 50,6 49,7 47,9 46,7 46,4 44,8 42,0 38,9 35,8 31,8 27,5 21,6 15,9 11, ,0 Lzeq (db) 66,1 69,2 64,8 64,6 63,5 62,3 61,8 61,9 61,5 60,1 60,7 59,6 59,0 57,9 62,1 60,8 53,7 53,2 52,4 51,7 50,8 51,3 51,3 51,3 49,6 48,6 44,9 42,2 36,5 32,9 29,7 73,4 měřicí bod A3 - chladicí technologie teplárny (4) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 4: Třetino oktávová analýza (měřicí bod A3 - chladicí technologie teplárny (4)) měřicí bod A4 - vlastní technologie teplárny (5) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 5: Třetino oktávová analýza (měřicí bod A4 - vlastní technologie teplárny (5)) Strana 64 z celkových 87 stran

65 Lzeq (db) 60,9 60,7 61,3 61,6 61,2 60,5 57,0 57,1 55,8 57,5 51,7 50,3 52,9 49,1 50,7 48,2 46,5 45,4 45,1 44,7 42,7 42,7 42,1 39,6 39,7 37,9 38,4 32,9 29,0 22,9 18,9 15,7 11, ,4 Lzeq (db) 56,0 54,0 57,6 58,2 59,8 65,8 55,7 59,6 60,5 60,0 56,8 55,9 56,4 54,5 56,6 57,5 54,9 52,6 52,9 52,6 51,7 50,6 50,1 48,8 47,1 44,2 40,4 37,7 32,8 35,3 30,0 28,3 měřicí bod A5 - přečerpávací stanice (7) 90,0 80,0 Tónová složka f = 40 Hz 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 6: Třetino oktávová analýza (měřicí bod A5 - přečerpávací stanice (7)) měřicí bod A6 - vlastní technologie teplárny (5) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 7: Třetino oktávová analýza (měřicí bod A6 - vlastní technologie teplárny (5)) Strana 65 z celkových 87 stran

66 Lzeq (db) 59,2 59,7 60,0 59,9 64,7 63,8 62,1 57,2 58,4 57,2 53,3 58,6 56,0 56,9 56,7 48,8 49,6 47,2 44,1 40,9 41,6 39,0 38,5 36,0 35,0 34,5 31,8 29,3 26,3 22,9 68,9 75,0 70, Lzeq (db) 66,7 67,8 64,2 59,2 62,2 61,1 59,7 61,1 57,1 61,5 58,4 54,2 54,2 51,7 52,2 53,2 52,7 51,4 51,4 49,5 48,0 48,9 49,7 46,0 48,1 43,2 43,2 37,6 32,4 27,8 24,3 22,7 16,4 měřicí bod A7 - vlastní technologie teplárny (5) 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 8: Třetino oktávová analýza (měřicí bod A7 - vlastní technologie teplárny (5)) měřicí bod A9 - transformátory a rozvodná stanice (11) - transformátor T202 90,0 80,0 Tónová složka f = 100 Hz, 200 Hz a 315 Hz 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 9: Třetino oktávová analýza (měřicí bod A9 - transformátory a rozvodná stanice (11) - transformátor T202) Strana 66 z celkových 87 stran

67 Lzeq (db) 59,9 63,3 53,7 54,6 56,2 55,6 53,2 49,9 50,6 52,9 49,1 50,7 51,5 53,8 55,0 46,7 48,6 46,1 41,0 40,5 39,9 36,9 35,4 34,5 33,0 30,3 27,1 26,5 23,0 16,0 13,3 10,8 9, Lzeq (db) 62,5 62,4 60,8 59,6 62,5 60,1 58,1 58,0 55,5 68,8 54,6 52,3 63,6 52,0 57,6 51,3 50,0 49,4 46,8 45,1 44,7 43,6 42,9 41,8 40,1 37,7 35,0 32,6 29,9 27,1 24,3 23,3 18,8 měřicí bod A10 - transformátory a rozvodná stanice (11) - transformátor T201 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Tónová složka f = 100 Hz, 200 Hz a 315 Hz Frekvence (Hz) Graf 10: Třetino oktávová analýza (měřicí bod A10 - transformátory a rozvodná stanice (11) - transformátor T201) měřicí bod A11 - transformátory a rozvodná stanice (12) - transformátorový blok 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 11: Třetino oktávová analýza (měřicí bod A11 - transformátory a rozvodná stanice (12) - transformátorový blok) Strana 67 z celkových 87 stran

68 ,3 21,2 19,7 17,8 Lzeq (db) 65,3 65,4 65,2 64,5 63,3 62,3 61,7 61,2 63,9 66,0 56,4 60,6 50,6 55,6 57,5 62,6 62,1 56,3 49,7 47,7 44,6 44,2 42,7 41,2 39,1 36,8 33,1 32,6 32,3 měřicí bod A12 - transformátory a rozvodná stanice (12) - transformátorový blok 90,0 80,0 70,0 Tónová složka f = 400 Hz a 500 Hz 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 12: Třetino oktávová analýza (měřicí bod A12 - transformátory a rozvodná stanice (12) - transformátorový blok) Strana 68 z celkových 87 stran

69 Lzeq (db) 60,2 60,9 56,2 55,5 50,8 45,3 48,7 48,8 47,2 44,7 43,0 44,9 44,1 46,2 46,2 44,9 42,6 42,7 41,9 40,9 39,9 37,3 35,9 33,7 32,0 29,7 28,1 25,4 22,3 18,6 15,0 11,3 9,7 Měřicí bod B BD U Cihelny objekt: BD U Cihelny 2642, Tábor - umístění mikrofonu: v kolmé vzdálenosti 2.0 (±0.1) m od středu východní fasády objektu, mikrofon ve výšce 8.0 (±0.1) m nad terénem, osa mikrofonu orientovaná proti teplárně Charakteristika zdroje hluku - běžný provoz teplárny v době denní, viz. Umístění a popis zdrojů hluku Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - v době denní ( denní provoz ) i noční ( noční provoz ) Výsledek měření - měření probíhalo od 14:13 do 14:46 dne Označovány byly pouze úseky provozu teplárny nerušené okolními zdroji hluku (například automobilová doprava po ulici Zavadilská, probíhající fasádní práce u objektu Zavadilská 2842) Název události Denní provoz teplárny Délka Začátek L měření Aeq,T L AF1% L AF5% L AF50% L AF90% měření (hh:mm:ss) db db db db db :08: :15:16 Tab. 21: Výsledky měření hluku ( měřicí bod B) měřicí bod B - denní provoz teplárny 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 13: Třetino oktávová analýza (měřicí bod B denní provoz teplárny) Poznámka: korekce na pozadí nebyla prováděna z důvodu, že zdroj hluku nebylo možné vypnout, ani změřit hladinu hluku v pozadí v akustickém stínu (rušení provozem okolních areálů a automobilové dopravy po ulici Zavadilská) Strana 69 z celkových 87 stran

70 Měřicí bod C BD Zavadilská objekt: BD Zavadilská 2842, Tábor - umístění mikrofonu: v kolmé vzdálenosti 2.0 (±0.1) m od středu východní fasády objektu, mikrofon ve výšce 8.0 a 1.5 (±0.1) m nad terénem, osa mikrofonu orientovaná proti teplárně Charakteristika zdroje hluku - běžný provoz teplárny v době denní, viz. Umístění a popis zdrojů hluku Fyzikální charakter hluk - ustálený hluk v proměnném pozadí Doba působení hluku - v době denní ( denní provoz ) i noční ( noční provoz ) Výsledek měření - z důvodu, že teplárna je v celoročním provozu a je vypnuta pouze při plánované odstávce nebo poruše, byla jako hladina hluku pozadí uvažována hodnota hladiny hluku naměřené v akustickém stínu u východní fasády BD Zavadilská 2842 (vlastní objekt stíní hluku šířenému z provozu teplárny). Název události noční provoz teplárny Výška mikrofonu 8 m noční provoz teplárny Výška mikrofonu 1.5 m Pozadí Začátek měření :40: :57:36 Délka L Aeq,T 11 L 10 K Aeq,T měření R 12 L AF1% L AF5% L AF50% L AF90% (hh:mm:ss) db db db db db db db 0:10: :01: :00: :56:36 Tab. 22: Výsledky měření hluku ( měřicí bod C) 10 Naměřená hodnota bez korekce na pozadí K R 11 K R korekce na hluk pozadí. Stanoví se dle vztahu K = - 10 log (1 10-0,1 L ) Kde L je rozdíl mezi hladinou měřeného hluku a hluku pozadí. Je-li L > 15 db, nekoriguje se; je-li L < 4 db (tj. K > 2.2 db) je nutné hluk pozadí odlišit jiným průkazným způsobem (např. stanovit korekci na hluk pozadí v jednotlivých kmitočtových pásmech). Pokud to není možné, nelze měření hodnotit. 12 vypočtená hodnota včetně korekce na pozadí K R Strana 70 z celkových 87 stran

71 ,0 15,0 12,5 11,0 8,5 8,9 Lzeq (db) 52,1 49,8 48,5 52,8 52,2 45,7 41,6 43,5 42,3 44,9 40,5 37,7 40,2 42,4 41,2 43,6 44,8 36,6 36,9 33,9 35,0 32,8 29,5 29,0 26,9 63,8 60, ,5 12,4 10,5 9,5 8,3 9,1 Lzeq (db) 50,4 50,8 41,5 45,3 47,8 45,5 42,9 48,7 44,6 46,6 43,8 42,9 46,0 46,4 42,7 42,0 45,4 39,3 39,5 35,8 35,9 35,7 32,9 31,5 27,0 62,3 57,1 měřicí bod C - noční provoz teplárny - výška mikofonu 8.0 m 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 14: Třetino oktávová analýza (měřicí bod C noční provoz teplárny výška mikrofonu 8 m) měřicí bod C - noční provoz teplárny - výška mikofonu 1.5 m 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 15: Třetino oktávová analýza (měřicí bod C noční provoz teplárny výška mikrofonu 1.5 m) Strana 71 z celkových 87 stran

72 Umístění měřicích bodů Měřicí bod A8 Měřicí bod C Měřicí bod A3 Měřicí bod A2 Měřicí bod A1 Měřicí bod A4 Měřicí bod A9 Měřicí bod A10 Měřicí bod B Měřicí bod A11 Měřicí bod A6 Měřicí bod A5 Měřicí bod A12 Obr. 38: Schéma umístění měřicích bodů Strana 72 z celkových 87 stran

73 Hluková mapa Hluková mapa 6 22 hodin LAeq,8h /db/ Izofony ve výšce 4 m nad terénem. Obr. 39: Izofony L Aeq,8h ( db) ve výšce 4 m nad terénem v době 6 22 hodin Strana 73 z celkových 87 stran

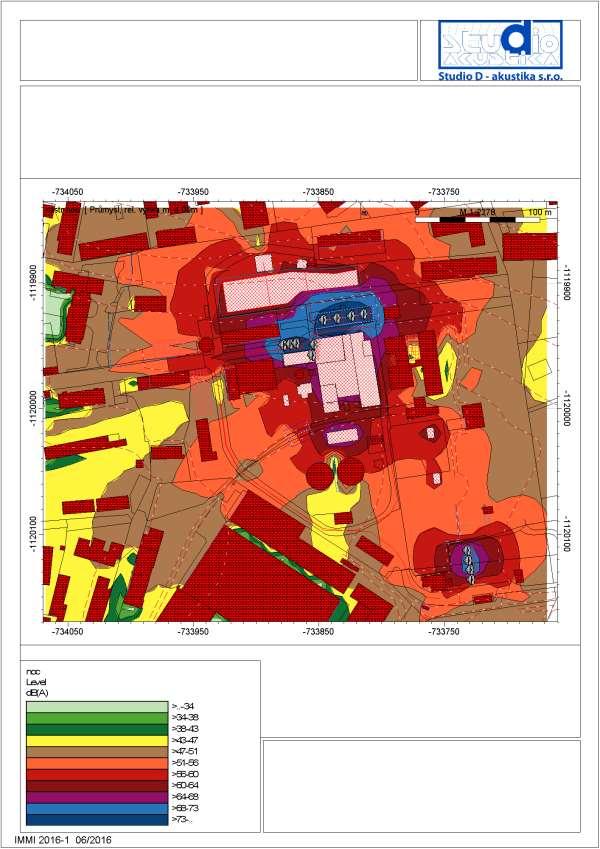

74 Hluková mapa 22 6 hodin LAeq,1h /db/ Izofony ve výšce 4 m nad terénem. Obr. 40: Izofony L Aeq,1h (db) ve výšce 4 m nad terénem v době 22 6 hodin Strana 74 z celkových 87 stran

75 1 2 Hluková mapa 6 22 hodin LAeq,8h /db/ Hladina akustického tlaku 2 m před fasádou ve výšce 4 m nad terénem. Obr. 41: Hladina akustického tlaku L Aeq,8h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 6 22 hodin Strana 75 z celkových 87 stran

76 1 2 Hluková mapa 22 6 hodin LAeq,1h /db/ Hladina akustického tlaku 2 m před fasádou ve výšce 4 m nad terénem. Obr. 42: Hladina akustického tlaku L Aeq,1h (db) 2 m před fasádou ve výšce 4 m nad terénem v době 22 - hodin Strana 76 z celkových 87 stran

77 Hluk 2m před fasádou Param.: d = 2.00 m Lmin = 5.0 m Lmax = 10.0 m Dům Číslo bodu Fasáda Výška H = 4 m hodin hodin LAeq,8h /db/ LAeq,1h /db/ 1 1 sever 49,9 49,3 2 východ 50,3 49,8 3 východ 50,6 50,1 4 východ 50,5 49,8 5 východ 49,6 48,5 6 východ 49,8 48,5 7 východ 49,7 48,4 8 jih 48,3 48,0 9 západ 36,0 33,2 10 západ 34,9 30,5 11 západ 36,6 30,1 12 jih 36,7 30,1 13 západ 36,5 30,1 14 západ 35,9 30,1 15 sever 35,9 30,2 16 západ 35,9 30,2 17 sever 34,2 32,5 2 1 sever 49,8 48,6 2 sever 50,0 48,9 3 sever 50,4 49,2 4 sever 50,9 49,8 5 sever 50,7 49,5 6 sever 50,8 49,6 7 východ 48,9 47,3 8 východ 49,2 48,5 9 jih 49,3 49,0 10 jih 48,8 48,7 11 jih 44,9 44,6 12 jih 42,3 41,9 13 jih 41,2 40,8 14 jih 41,2 40,5 15 západ 34,6 31,7 16 západ 35,3 32,8 Tab. 23: Hluk LAeq,T (db) 2 m před fasádou akusticky chráněných objektů ve výšce 4 m nad terénem Červeně uvedené hodnoty v tabulce výše jsou nadlimitní z hlediska hluku z provozovny dle požadavků nařízení vlády 272/2011 Sb., ve znění pozdějších předpisů. Strana 77 z celkových 87 stran

78 Areál Tapros Tábor a.s. Majitel areálu nesouhlasil s přítomností měřiče v areálu ani provedením měření hluku uvnitř areálu, neposkytl informace o charakteru provozu, intenzitě dopravy atd. Měření bylo tedy provedeno u nejbližších chráněných objektů v době běžného provozu areálu. Umístění areálu a rozčlenění areálu - název areálu: areál Tapros a.s. - adresa posuzovaného areálu: ul. Sportovní, Tábor - doba provozu: na základě informací získaných od obyvatel nejbližších chráněných objektů je areál v provozu pouze v době denní. - charakter provozu: areál je pronajímán několika nájemcům., kteří zde umístili své provozovny, vzhledem k tomu, že nebyl umožněn vstup do areálu, byl v průběhu měření vypozorován charakter provozu a odhadnuto zaměření jednotlivých provozoven: - dílna na opravu automobilů a zemědělské techniky - podlahářství - dílna na opravu automobilů - sklady Nevyužívaná budova, havarijní stav Dílna pro opravu automobilů Sklady Podlahářství dílna na opravu automobilů a zemědělské techniky Vjezd a výjezd Obr. 43: Přibližné rozčlenění areálu Tapros a.s Strana 78 z celkových 87 stran

79 Okolní zástavba Aktuální výpisy z KN nejbližších objektů, k.ú.: Čekanice u Tábora [619086] (platné v době zpracování akustického posudku): Označení v hlukových mapách Parcela číslo č.p. Způsob využití, druh pozemku 1 200/ Bytový dům 2 200/ Bytový dům Objekt k bydlení Objekt k bydlení Tab. 24: Aktuální výpis z KN nejbližších objektů Poznámka Řešený areál Obr. 44: Katastrální mapa Strana 79 z celkových 87 stran

80 Umístění a popis zdrojů hluku - stacionární zdroje hluku: jednotlivé provozovny byly v době měření v provozu. - dílna na opravu automobilů a zemědělské techniky v době měření probíhala oprava osobního automobilu, pro opravu bylo používáno mechanické i elektrické ruční nářadí, automobil byl umístěn na hydraulické zdviži, otvorem v rohu je vyveden výdech VZT, vrata provozovny po celou dobu opravy otevřená. - podlahářství v době měření probíhala nakládka podlahové krytiny do LNA a jeho střídavé výjezdy a příjezdy, po celou dobu manipulace s materiálem vrata provozovny otevřená, provozovna je pravděpodobně využívána jako sklad materiálu bez zdrojů hluku. - sklady bez činnosti ve venkovním prostoru, vrata uzavřená. - dílna na opravu automobilů v době měření v provozu, příjezd a výjezd OA, po zajetí vozidla do dílny byly dveře vždy uzavřeny, ve venkovním prostoru nebyly prováděny žádné činnosti. - mobilní zdroje hluku: Příjezd a odjezd OA A LNA zákazníků. Zákazníci přijížděli především OA, dodávky zásilek a zásobování provozoven pomocí LNA, úzký profil příjezdové komunikace ani brána areálu neumožňuje vjezd ani výjezd těžkých nákladních automobilů nad 6 m. Trasa výjezdu a příjezdu vozidel Výdech vyvedený rohem vrat Obr. 45: Přibližné rozčlenění areálu Taporos a.s Strana 80 z celkových 87 stran

81 Měřicí body Popis místa měření - umístění mikrofonu: -měřicí bod A: v kolmé vzdálenosti 2.0 (±0.1) m od východní fasády BD Sportovní 319, 2.6 (±0.1) m od jihovýchodního rohu objektu ve výšce 7.2 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřována proti areálu -měřicí bod B: v kolmé vzdálenosti 2.0 (±0.1) m od jižní fasády BD Sportovní 263, 4.3 (±0.1) m od jihovýchodního rohu objektu ve výšce 7.5 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřována proti areálu -měřicí bod C: v kolmé vzdálenosti 4.5 (±0.1) m od středu západní fasády garáže RD Průběžná 73, Tábor ve výšce 4.6 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřována proti areálu, přímá viditelnost na areál -měřicí bod D: v kolmé vzdálenosti 5.4 (±0.1) m od západní fasády a 6.1 (±0.1) od severozápadního rohu garáže BD Průběžná 63 ve výšce 4.3 (±0.1) m nad zpevněnou plochou, osa mikrofonu směřována proti areálu, přímá viditelnost na areál Charakteristika zdroje hluku - provozovny jednotlivých nájemců Tapros a.s., viz Umístění a popis zdrojů hluku Fyzikální charakter hluk - proměnný hluk v proměnném pozadí Doba působení hluku - pouze v době denní Výsledek měření - Měření probíhalo postupně v jednotlivých bodech. Z důvodu, že nebyl umožněn vstup do areálu byly označovány jednotlivé okamžiky jeho provozu a souhrnně označeny jako provoz jednotlivých areálů. Název události Měřicí bod A Provoz jednotlivých areálů Měřicí bod B Provoz jednotlivých areálů Měřicí bod C Provoz jednotlivých areálů Měřicí bod D Provoz jednotlivých areálů Začátek měření :44: :10: :46: :17:58 Délka měření L Aeq,T L AF1% L AF5% L AF50% L AF90% (hh:mm:ss) db db db db db 0:12: :14: :10: :09: Tab. 25: Výsledky měření hluku ( areál Tapros a.s.) Strana 81 z celkových 87 stran

82 ,4 13,0 12,1 9,2 9,5 21,4 Lzeq (db) 53,9 53,0 49,6 49,1 48,7 44,4 46,4 45,5 42,8 41,1 40,8 41,8 37,9 36,2 36,0 35,6 35,4 36,4 37,0 36,4 34,7 32,8 30,3 28,3 31,1 31,7 28, ,5 11,5 9,5 8,1 8,7 22,3 Lzeq (db) 58,6 56,4 54,4 53,3 54,5 56,0 52,4 49,1 44,3 42,3 42,6 40,0 39,4 39,1 38,7 38,5 37,7 38,2 38,7 38,7 36,9 34,7 31,8 29,3 30,5 31,6 29,8 měřicí bod A - provoz areálu Tapros a.s. 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 16: Třetino oktávová analýza (měřicí bod A) měřicí bod B - provoz areálu Tapros a.s. 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 17: Třetino oktávová analýza (měřicí bod B) Strana 82 z celkových 87 stran

83 Lzeq (db) 57,7 54,6 51,9 49,1 47,5 47,7 46,7 43,4 41,8 40,9 39,3 37,2 35,4 35,0 36,2 34,9 34,1 34,7 35,5 36,6 35,4 33,9 32,4 31,2 26,9 26,7 22,1 17,2 14,5 11,6 9,2 7,8 8, Lzeq (db) 42,2 39,3 37,7 36,3 36,2 36,1 34,6 35,3 36,3 35,1 36,1 36,8 34,6 32,9 31,5 34,2 29,6 31,6 24,8 20,5 18,2 15,3 12,3 9,6 9,1 63,3 61,8 60,1 56,4 53,4 48,6 48,5 48,4 měřicí bod C - provoz areálu Tapros a.s. 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 18: Třetino oktávová analýza (měřicí bod C) měřicí bod D - provoz areálu Tapros a.s. 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Frekvence (Hz) Graf 19: Třetino oktávová analýza (měřicí bod D) Strana 83 z celkových 87 stran

84 6.1 m D 5.4 m 2.0 m 4.3 m B 4.5 m C 2.0 m 2.6 m A Obr. 46: Umístění měřicích bodů Poznámka: měřicí body byly umístěny pouze v přední části, kde se odehrávaly nejhlučnější činnosti. V zadní části areálu nebylo možné prokazatelně odlišit hladinu hluku z provozu od hladiny hluku pozadí. Nejistota měření Celková nejistota měření ve venkovním prostoru byla stanovena kvalifikovaným odhadem: = 1.6 db. (celková nejistota měření = 1.6 db je parametr, který rozšiřuje naměřenou hodnotu na oblast, v níž se nachází s 95 % pravděpodobností správná hodnota). Strana 84 z celkových 87 stran
