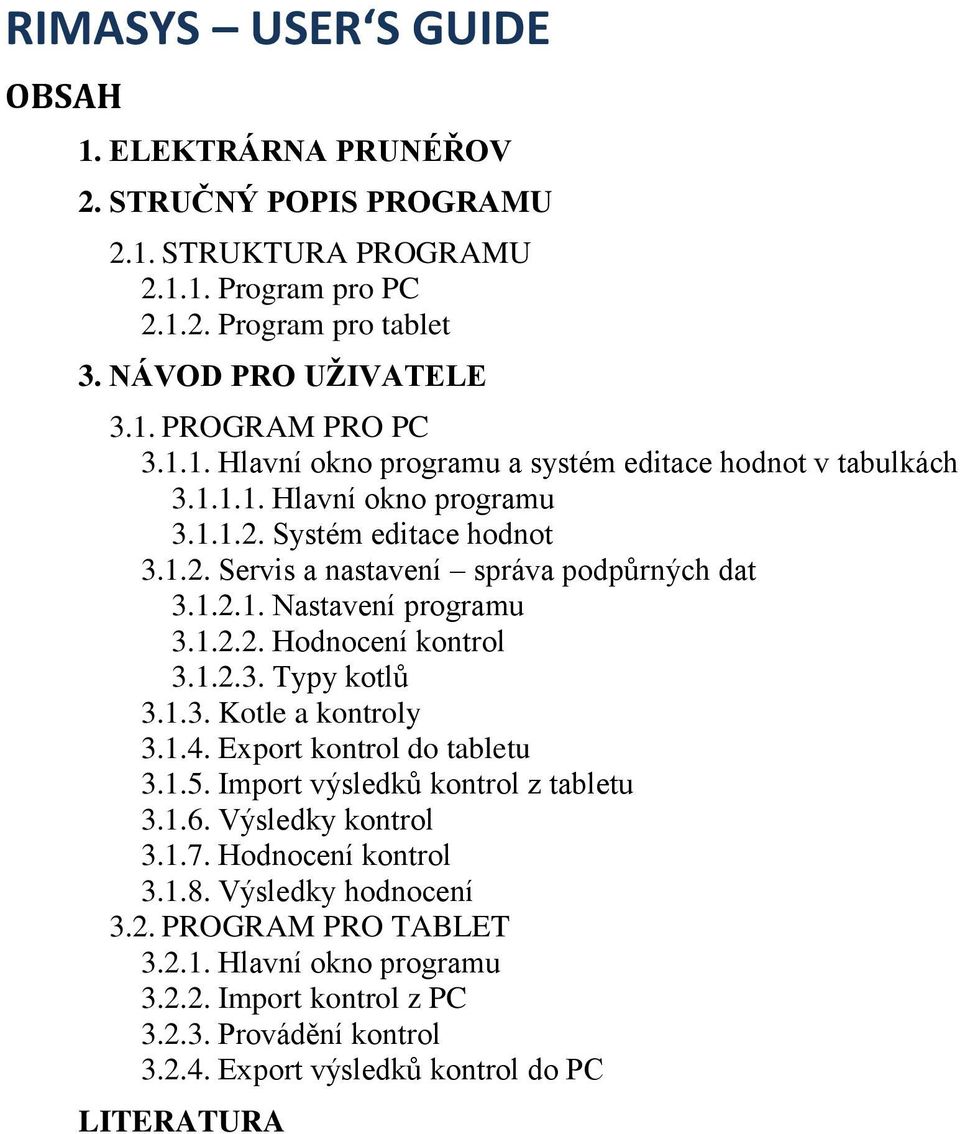

1 RIMASYS USER S GUIDE OBSAH 1. ELEKTRÁRNA PRUNÉŘOV 2. STRUČNÝ POPIS PROGRAMU 2.1. STRUKTURA PROGRAMU Program pro PC Program pro tablet 3. NÁVOD PRO UŽIVATELE 3.1. PROGRAM PRO PC Hlavní okno programu a systém editace hodnot v tabulkách Hlavní okno programu Systém editace hodnot Servis a nastavení správa podpůrných dat Nastavení programu Hodnocení kontrol Typy kotlů Kotle a kontroly Export kontrol do tabletu Import výsledků kontrol z tabletu Výsledky kontrol Hodnocení kontrol Výsledky hodnocení 3.2. PROGRAM PRO TABLET Hlavní okno programu Import kontrol z PC Provádění kontrol Export výsledků kontrol do PC LITERATURA

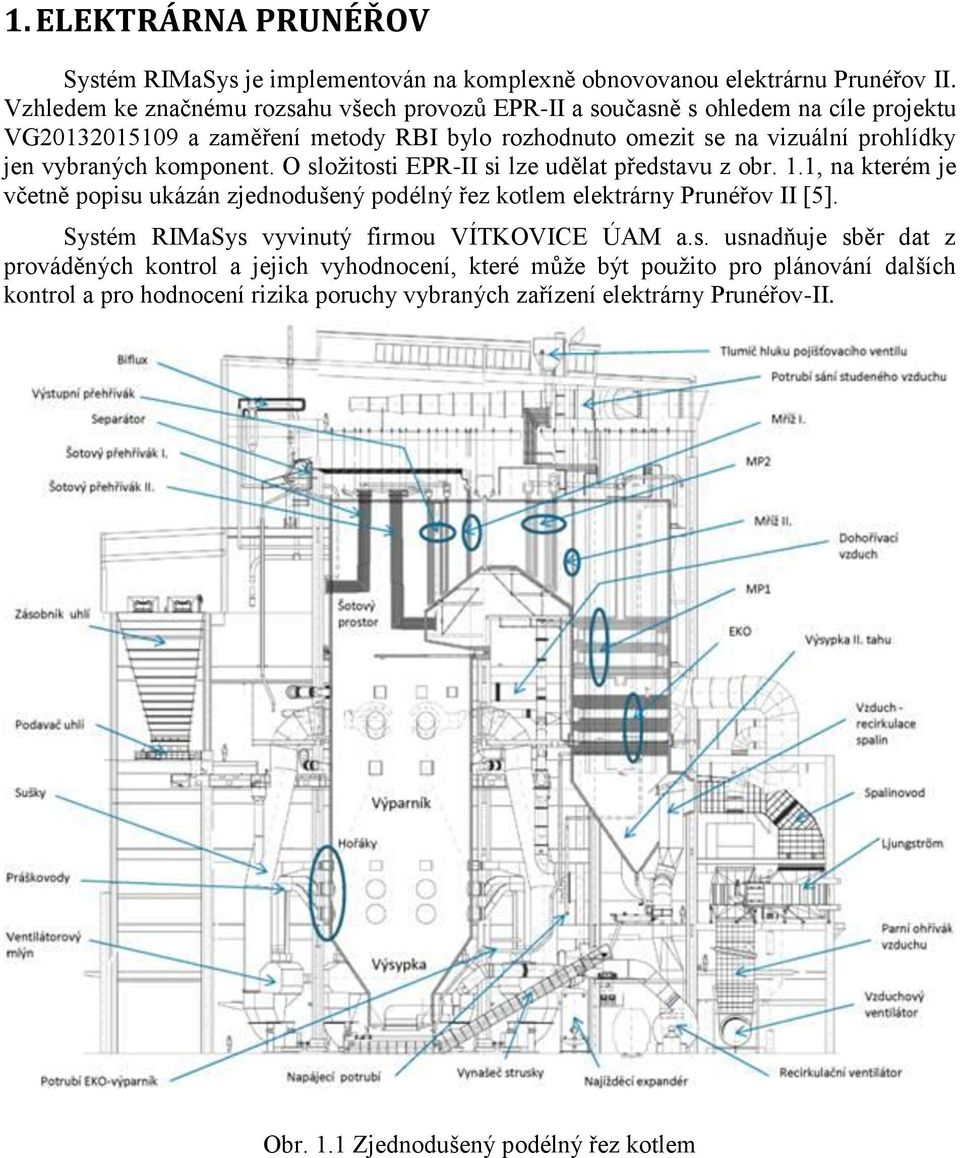

2 1. ELEKTRÁRNA PRUNÉŘOV Systém RIMaSys je implementován na komplexně obnovovanou elektrárnu Prunéřov II. Vzhledem ke značnému rozsahu všech provozů EPR-II a současně s ohledem na cíle projektu VG a zaměření metody RBI bylo rozhodnuto omezit se na vizuální prohlídky jen vybraných komponent. O složitosti EPR-II si lze udělat představu z obr. 1.1, na kterém je včetně popisu ukázán zjednodušený podélný řez kotlem elektrárny Prunéřov II [5]. Systém RIMaSys vyvinutý firmou VÍTKOVICE ÚAM a.s. usnadňuje sběr dat z prováděných kontrol a jejich vyhodnocení, které může být použito pro plánování dalších kontrol a pro hodnocení rizika poruchy vybraných zařízení elektrárny Prunéřov-II. Obr. 1.1 Zjednodušený podélný řez kotlem

3 2. STRUČNÝ POPIS PROGRAMU Systém RIMaSys [4], [10], [12] vyvíjený ve firmě VÍTKOVICE ÚAM a.s. je software, který slouží ke sběru dat z prováděných kontrol a jejich vyhodnocení s využitím metod RBI. Systém zahrnuje aplikaci pro tablet a aplikaci pro PC. Obě aplikace musí mezi sebou komunikovat a přenášet potřebná data. Data, se kterými program pracuje, se ukládají do jedné souborové databáze v datové složce programu. Obě aplikace jsou zaměřeny na energetický komplex tepelné elektrárny Prunéřov II STRUKTURA PROGRAMU Systém RIMaSys má dvě samostatné části: - program pro PC (notebook) s operačním systémem Windows - program pro tablet (obecně zařízení s operačním systémem Android a dotykovou obrazovkou). Program pro tablet je jednodušší a pracuje s menším množstvím dat. Nejprve zajistí import dat o požadovaných kontrolách z PC. Hlavním úkolem je sběr dat výsledků kontrol a jejich případná úprava na místě kontroly. Nakonec provede export výsledků kontrol do PC. Program pro PC je mnohem složitější a pracuje s velkým množstvím dat. V první řadě definuje všechna zařízení, která mohou být kontrolována a dále všechny kontroly, které na nich mohou být prováděny. S tím souvisí zadání mnoha servisních dat, která se při definování zařízení a jejich kontrol používají. Dále zajišťuje export dat o požadovaných kontrolách do tabletu, import výsledků kontrol z tabletu, možnost prohlížení a dalšího zpracování dat importovaných z tabletu, získaných během prohlídek kontrolovaných komponent. S tím souvisí nastavení příslušných komunikačních parametrů PC a tabletu. Závěrečnou funkcí programu pro PC je vyhodnocení výsledného rizika dalšího provozu kontrolovaných komponent včetně zobrazení celé matice rizika Program pro PC Program RIMaSys pro PC umožňuje: - definování zařízení (tzn. kotlů) a kontrol, které se na nich provádějí. Spolu s tímto je nutné nadefinovat data (např. seznam fyzikálních jednotek, materiálů, parametrů kotle atd.), která se při definování zařízení a jejich kontrol používají. - export dat o požadovaných kontrolách do tabletu - import výsledků kontrol z tabletu - vyhodnocení kontrol Data, se kterými program pracuje, se ukládají do jedné souborové databáze v datové složce programu. Až do třetí verze programu se používala databáze typu MSSQL server. Od čtvrté verze programu se přešlo k použití databáze typu SQLite, která se ukázala jako výhodnější. Spuštění programu RIMaSys na PC se provede kliknutím na ikonu odkazující na soubor RIMaSys.exe.

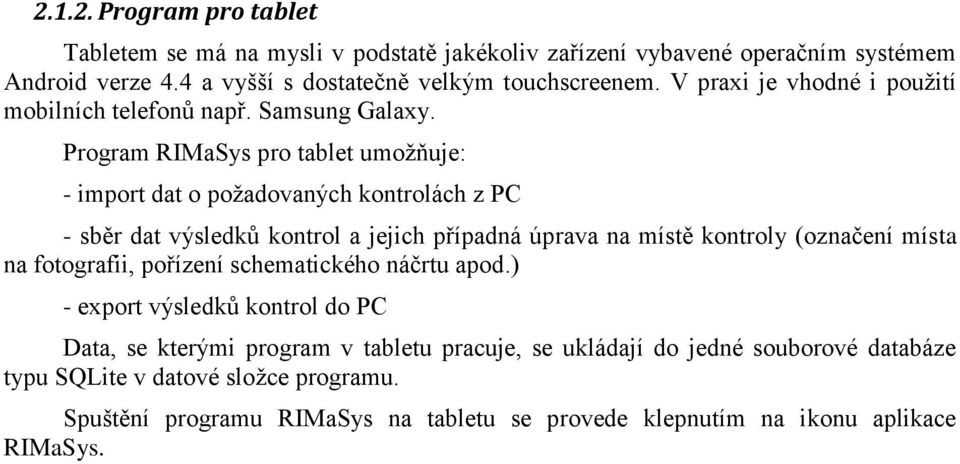

4 Program pro tablet Tabletem se má na mysli v podstatě jakékoliv zařízení vybavené operačním systémem Android verze 4.4 a vyšší s dostatečně velkým touchscreenem. V praxi je vhodné i použití mobilních telefonů např. Samsung Galaxy. Program RIMaSys pro tablet umožňuje: - import dat o požadovaných kontrolách z PC - sběr dat výsledků kontrol a jejich případná úprava na místě kontroly (označení místa na fotografii, pořízení schematického náčrtu apod.) - export výsledků kontrol do PC Data, se kterými program v tabletu pracuje, se ukládají do jedné souborové databáze typu SQLite v datové složce programu. Spuštění programu RIMaSys na tabletu se provede klepnutím na ikonu aplikace RIMaSys.

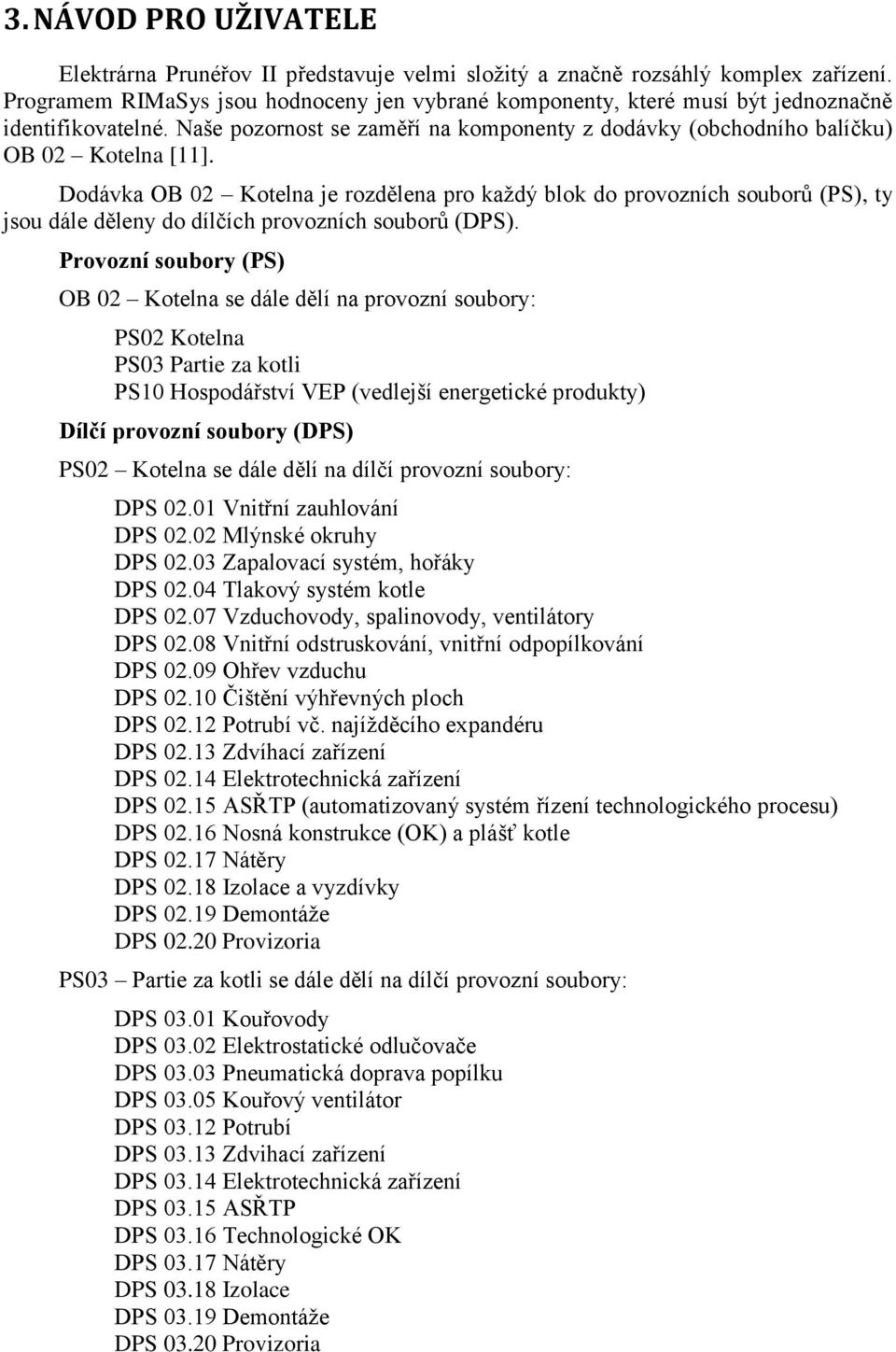

5 3. NÁVOD PRO UŽIVATELE Elektrárna Prunéřov II představuje velmi složitý a značně rozsáhlý komplex zařízení. Programem RIMaSys jsou hodnoceny jen vybrané komponenty, které musí být jednoznačně identifikovatelné. Naše pozornost se zaměří na komponenty z dodávky (obchodního balíčku) OB 02 Kotelna [11]. Dodávka OB 02 Kotelna je rozdělena pro každý blok do provozních souborů (PS), ty jsou dále děleny do dílčích provozních souborů (DPS). Provozní soubory (PS) OB 02 Kotelna se dále dělí na provozní soubory: PS02 Kotelna PS03 Partie za kotli PS10 Hospodářství VEP (vedlejší energetické produkty) Dílčí provozní soubory (DPS) PS02 Kotelna se dále dělí na dílčí provozní soubory: DPS Vnitřní zauhlování DPS Mlýnské okruhy DPS Zapalovací systém, hořáky DPS Tlakový systém kotle DPS Vzduchovody, spalinovody, ventilátory DPS Vnitřní odstruskování, vnitřní odpopílkování DPS Ohřev vzduchu DPS Čištění výhřevných ploch DPS Potrubí vč. najížděcího expandéru DPS Zdvíhací zařízení DPS Elektrotechnická zařízení DPS ASŘTP (automatizovaný systém řízení technologického procesu) DPS Nosná konstrukce (OK) a plášť kotle DPS Nátěry DPS Izolace a vyzdívky DPS Demontáže DPS Provizoria PS03 Partie za kotli se dále dělí na dílčí provozní soubory: DPS Kouřovody DPS Elektrostatické odlučovače DPS Pneumatická doprava popílku DPS Kouřový ventilátor DPS Potrubí DPS Zdvihací zařízení DPS Elektrotechnická zařízení DPS ASŘTP DPS Technologické OK DPS Nátěry DPS Izolace DPS Demontáže DPS Provizoria

6 PS10 Hospodářství VEP se dále dělí na dílčí provozní soubory: DPS Odstruskování DPS Doprava a skladování EGS (není součástí OB 02) DPS Sila popílku a míchací centrum DPS Vnitřní pásová doprava VEP (není součástí OB 02) DPS Záměsové vody (není součástí OB 02) DPS Vápenné hospodářství (není součástí OB 02) DPS Vnitřní doprava VEP PD 11 (není součástí OB 02) DPS Zdvihací zařízení (částečně přísluší k OB 02) DPS Elektrotechnická zařízení (částečně přísluší k OB 02) DPS ASŘTP (není součástí OB02) DPS Technologické OK (není součástí OB 02) DPS Nátěry (částečně přísluší k OB 02) DPS Izolace (částečně přísluší k OB 02) DPS Demontáže (částečně přísluší k OB 02) KKS kódy Všechna zařízení elektrárny Prunéřov II jsou označeny v souladu se systémem jednotného značení kódem KKS (Kraftwerk Kennzeichen System). První písmeno kódu vymezuje okruh zařízení, další písmena kódu upřesňují, o jakou část systému se jedná. Ze stručného výběru KKS kódů, který je uveden ve [2], je zřejmé, jaké další provozy jsou součástí elektrárny. Například ohřívák vzduchu Ljungström kotle C je označen C1HLD10AC001. První písmeno C specifikuje, že zařízení je na kotli C. Písmena HLD upřesňují, že se jedná o část Ohřev vzduchu spalinami, která je součástí PS02 Kotelna a DPS Ohřev vzduchu. Další příklady lze najít ve zprávách [6], [9]. Systém RIMaSys má dvě samostatné části: - program pro PC (notebook) s operačním systémem Windows - program pro tablet (obecně zařízení s operačním systémem Android a dotykovou obrazovkou). Popisy aplikace pro PC a aplikace pro tablet ke dni (verze 4.0.0) [10] jsou uvedeny v následujících kapitolách 3.1., respektive PROGRAM PRO PC Program RIMaSys pro PC umožňuje: - definování zařízení (tzn. kotlů) a kontrol, které se na nich provádějí. Spolu s tímto je nutné nadefinovat data (např. seznam fyzikálních jednotek, materiálů, parametrů kotle atd.), která se při definování zařízení a jejich kontrol používají. - export dat o požadovaných kontrolách do tabletu - import výsledků kontrol z tabletu - vyhodnocení kontrol Data, se kterými program pracuje, se ukládají do jedné souborové databáze v datové složce programu. Až do třetí verze programu se používala databáze typu MSSQL server. Od čtvrté verze programu se přešlo k použití databáze typu SQLite, která se ukázala jako výhodnější.

7 Hlavní okno programu a systém editace hodnot v tabulkách Hlavní okno programu Po přihlášení uživatele se zobrazí hlavní okno programu (obr. 3.1). Obr. 3.1 Hlavní okno (PC) přihlášený uživatel V záhlaví hlavního okna je uvedena aktuální verze programu a jméno právě přihlášeného uživatele. V horní části okna se nachází hlavní menu, které slouží převážně jen k nastavení programu a správě podpůrných dat. Na ploše okna jsou umístěna tlačítka, která se používají v běžné práci s programem. Program je možné ukončit klepnutím na křížek v pravém horním rohu okna nebo volbou Konec v položce Program hlavního menu. Položka Program hlavního menu obsahuje volby: Nastavení pomocí této volby je možné nastavit komunikační parametry PC a tabletu. Konec ukončuje program klepnutím na tuto volbu nebo stiskem kombinace kláves Alt+X. Položka Servis hlavního menu obsahuje volby: Typy kotlů umožňuje definovat předdefinované (abstraktní) typy kotlů. Při definování konkrétních kotlů a jejich kontrol je možné využívat databáze již předdefinovaných typů kotlů a není vždy nutné definovat kotel, jeho části a na nich prováděné kontroly vždy od začátku.

8 Parametry kotlů každý kotel, ať již abstraktní předdefinovaný typ nebo konkrétní kotel, je charakterizován svými parametry (konstrukčními, provozními apod.). Tyto parametry je možné si pomocí této volby předdefinovat a při definování parametrů nějakého kotle pak z nich jen vybírat. Předdefinované parametry také slouží jako parametry, které vstupují do výpočtů. Jsou jednoznačně identifikovány svým jménem. Hodnocení kontrol každá kontrola má svůj výsledek. Tento výsledek může být naměřená hodnota nebo hodnota vybraná ze seznamu (např. vyhovuje / nevyhovuje). Pomocí této volby je možné předdefinovat tyto seznamy. Materiály obsahuje volby: Materiály zde je možné předdefinovat materiály, se kterými se bude v programu pracovat. Parametry zde je možné ke každému materiálu přiřadit hodnoty jeho parametrů (např. Mez kluzu, Pevnost v tahu apod.). Druh media některé části kotle jsou naplněny svými pracovními médii. Zde je možné tato média a jejich vlastnosti předdefinovat. Fyzikální jednotky pomocí této volby je možné předdefinovat fyzikální jednotky. Ty pak jsou přiřazovány ke konkrétním hodnotám parametrů nebo výsledkům kontrol. Název fyzikální jednotky musí být unikátní. Databáze obsahuje volby: Záloha umožňuje vytvořit zálohu databáze, se kterou se aktuálně pracuje. Obnova umožňuje obnovit kteroukoli z dříve uložených databází. Export výkresů do tabletu zobrazí se informace, jak exportovat výkresy do tabletu. Položka Uživatelé hlavního menu obsahuje volby: Uživatelé pomocí této volby je možné spravovat seznam oprávněných uživatelů programu. Kategorie každý uživatel má přiřazenu kategorii uživatele, která určuje, jaké činnosti může v programu provádět. Pomocí této volby se provádí správa kategorií uživatelů. Činnost program zaznamenává činnost přihlášeného uživatele. Pomocí této volby je možné zobrazit seznam činností, které uživatelé s programem prováděli. Změna hesla pomocí této volby může uživatel kdykoliv změnit své přístupové heslo. Položka Nápověda hlavního menu obsahuje volby: Obsah a rejstřík není ještě funkční. O aplikaci není ještě funkční.

9 Systém editace hodnot Většina dialogových oken ukazuje data, se kterými pracuje, v tabulkách. Systém přidávání řádků (hodnot) do tabulky, jejich přesun, mazání a úprava, je pro každou tabulku stejný. Přidání řádku Klepne se na ikonu nebo se stiskne klávesa Insert. Změna textové nebo číselné hodnoty v tabulce Vybere se buňka s hodnotou, která se bude měnit. Pokud se jedná o zcela novou hodnotu, začne se psát. Nová hodnota se zpoplatní stiskem klávesy Enter nebo klepnutím na jinou buňku tabulky. Pokud se bude chtít editace zrušit (a vrátit se k původní hodnotě), stiskne se klávesa Esc. Změna hodnoty, která je dána volbou ze seznamu Klepne se na šipku v rozbalovacím seznamu a vybere se hodnota ze seznamu. V případě, že požadovaná hodnota není v seznamu obsažena nebo je nevyhovující pořadí položek seznamu, může se seznam upravit. Klepne se na tlačítko se třemi tečkami napravo od seznamu. Otevře se dialogové okno se seznamem položek. Tento seznam (pokud je k tomu oprávnění) se může upravit (opět se jedná o operace s tabulkou) a dialogové okno zavřít. Po návratu z dialogového okna položek se všechny seznamy položek v tabulce automaticky zaktualizují. ikonu. ikonu. Změna pořadí řádků tabulky Pro posun řádku, který obsahuje vybranou buňku tabulky, směrem nahoru, se klepne na Pro posun řádku, který obsahuje vybranou buňku tabulky, směrem dolů, se klepne na Zrušení řádku tabulky Vybere se buňka tabulky v řádku, který se bude rušit. Klepne se na ikonu nebo se stiskne klávesa Delete. Zobrazí se dialogové okno, kde se objeví žádost o potvrzení vybrané volby. Pokud to je možné (hodnoty rušeného řádku se nikde v datech programu nepoužívají), je řádek zrušen. Pokud se provádí změna hodnoty, tak při potvrzení změny klávesou Enter se vybere další buňka tabulky. Pokud je zatržena volba Editovat po sloupcích, vybere se buňka pod právě editovanou buňkou. Pokud tato volba zatržena není, vybere se buňka napravo od ní. Editace datumů Editaci hodnoty datumů lze provést v tomto objektu. Formát datumu je <den.měsíc.rok>. Malé šipky umístěné pod sebou slouží ke změně údaje, ve kterém je umístěn kurzor (v našem případě dnů). Hodnotu je možné měnit také pomocí běžných šipek nahoru a dolů na klávesnici nebo přímo zapsáním číselné hodnoty. Pokud se zadává číslo roku, není nutné psát úvodní "20" a stačí jen poslední dvě číslice roku. Větší tlačítko se šipkou zcela vpravo zobrazí standardní kalendář, ve kterém je možné si vybrat konkrétní den. Editace oken se stromovou strukturou Pokud mají dialogová okna v levé části stromovou strukturu, potom v pravé části se nachází tabulka zobrazující položky vybraného uzlu z tohoto stromu. Položky je možné upravovat, přidávat nebo odstraňovat přímo v této tabulce. Přidat nebo odebrat položku je také možné ve stromu v levé části okna pomocí pop-up menu, které se zobrazí klepnutím

10 pravého tlačítka myši na názvu příslušného uzlu. Klepnutím na ikonu v tabulce je zobrazen seznam o úroveň výše. Naopak klepnutím na pořadové číslo v sloupci tabulky umístěném úplně nalevo je možné se dostat na seznam o úroveň níže Servis a nastavení správa podpůrných dat Nastavení programu Dialogové okno Nastavení programu (obr. 3.2) je možné zobrazit pomocí volby Nastavení v položce Program hlavního menu. Obr. 3.2 Okno nastavení programu V rámečku Komunikační parametry tohoto PC je možné zvolit síťový adaptér PC a komunikační port programu v PC (standardně 1003). V rámečku Komunikační parametry tabletu - pro komunikaci pomocí Wifi se dají zadat parametry tabletu pro komunikaci pomocí Wifi jako je IP adresa tabletu a jeho port (standardně 2222). OK zpoplatní provedené změny a uzavře dialogové okno. Storno uzavře dialogové okno. Žádné změny v nastavení programu nebudou provedeny. Nápověda ještě není funkční Hodnocení kontrol Dialogové okno pro správu seznamu hodnocení kontrol (obr. 3.3) je možné zobrazit pomocí volby Hodnocení kontrol v položce Servis hlavního menu. Jednotlivé položky seznamu hodnocení jsou samostatnými seznamy možných hodnocení výsledků kontrol. V levé části okna je seznam druhů hodnocení. Pokud je vybrán kořenový uzel Hodnocení kontrol, je v tabulce v pravé části okna zobrazen seznam hodnocení (stejně jako položky pod kořenovým uzlem). Je možné smazat jen to hodnocení kontrol, které není nikde v datech programu používáno (není na něj odkazováno).

11 Obr. 3.3 Okno hodnocení kontrol Klepnutím na uzel, který představuje dané hodnocení kontroly, se v tabulce v pravé části okna zobrazí hodnoty, které toto hodnocení obsahuje. Z těchto hodnot pak může být při reálném hodnocení kontroly vybíráno. Daná hodnota ve vybraném hodnocení kontroly kromě svého názvu obsahuje: Známka Známka v rozsahu (číselná známka), která odráží závažnost hodnoty pro další vyhodnocování výsledku kontroly. Známka 1 znamená nejnižší závažnost, známka 10 největší. Pokud je zadána hodnota 0, není číselná známka brána v potaz. Známka - text Textová známka je libovolným textem, jehož význam je dán konkrétním hodnocením kontroly. Standardně nabývá hodnoty A, B, C, D, E nebo F, kde A znamená nejnižší závažnost a F největší. U každé hodnoty musí být zadána některá z uvedených známek Typy kotlů Dialogové okno pro správu seznamu předdefinovaných typů kotlů (obr. 3.4) je možné zobrazit pomocí volby Typy kotlů v položce Servis hlavního menu.

12 V levé části okna je ve stromové struktuře uveden seznam předdefinovaných typů kotlů. Při definování konkrétních kotlů a jejich kontrol je možné využívat tyto předdefinované typy a není vždy nutné definovat kotel, jeho části a na nich prováděné kontroly zcela od začátku. Každý kotel má své parametry. Tyto parametry již nejsou dále členěny. Každý kotel je členěn na své oblasti např. Kotelna, Partie za kotli a Hospodářství VEP. Oblastí je samozřejmě více. Každá z oblastí má své přesně definované číslo podle Provozního souboru (PS) [11]. Obr. 3.4 Okno předdefinované typy kotlů Každá oblast kotle je členěna na svá místa např. Ohřev vzduchu, Kouřovody, Odstruskování apod. Každé místo má své přesně definované číslo podle Dílčího provozního souboru (DPS) [11]. Každé místo kotle obsahuje seznam komponent, na kterých je možné provádět kontroly např. Ljungström, Potrubí apod. Každá komponenta je jednoznačně identifikována svým kódem KKS [2], [6], [9]. Každá kontrola může obsahovat seznam vyhodnocení (hodnocení a měření), které vyžaduje. Nový typ kotle je možné přidat v tabulce nebo z pop-up menu, které se zobrazí klepnutím pravého tlačítka myši na uzlu Typy kotlů. Klepnutím na uzel Parametry v levé části okna se zobrazí seznam parametrů kotle. Nový parametr, který daný typ kotle má, může mít zcela libovolný název. Pokud je však parametr používán ve výpočtech, zásadně záleží na jeho názvu. Proto je vhodné mít takové parametry předem definovány v samostatném seznamu. Z tohoto seznamu je pak možné vybírat pomocí tlačítka se třemi tečkami napravo od názvu parametru. Je možné vybrat nejen jeho název, ale i rozsah hodnot a jeho standardní hodnotu. Oblasti Klepnutím na uzel s názvem daného typu kotle je zobrazen seznam jeho oblastí. Každá oblast má svůj Název a kód PS podle Provozního souboru.

13 Místa Klepnutím na uzel s názvem oblasti v levé části okna se zobrazí seznam míst této oblasti. Každé místo má svůj Název a kód DPS podle Dílčího provozního souboru. Komponenty Klepnutím na uzel s názvem místa v levé části okna se zobrazí seznam komponent tohoto místa, na kterých je možné provádět kontroly. Každá komponenta má svůj Název a kód KKS, kterým je jednoznačně definována ve struktuře technologického celku. Vyhodnocení Klepnutím na uzel s názvem kontrolované komponenty v levé části okna se zobrazí seznam vyhodnocení, která se mají v rámci kontroly provést. Každé vyhodnocení má: Hodnocení / Měření Zde je možné vybrat, zda bude dané vyhodnocení požadovat výběr z daného seznamu hodnot (hodnocení kontroly) nebo bude nutné provést měření. Popis Popis může obsahovat libovolný text, který upřesňuje dané vyhodnocení. Váha Číselná hodnota, která danému hodnocení kontroly dává svou závažnost. Příloha Vyžadovaná příloha k danému vyhodnocení je možné požadovat pořízení fotografie nebo nákresu situace. Minimum Minimální přípustná hodnota, kterou je možné z měření získat. Maximum Maximální přípustná hodnota, kterou je možné z měření získat. Standardní Přednastavená standardní hodnota, která by měla odpovídat normálnímu stavu je pouze orientační pro potřeby kontrolora. Jednotka Fyzikální jednotka měřené veličiny Kotle a kontroly Zde již jde o výběr komponent konkrétního kotle a předepsání jaké kontroly jejich částí mají být provedeny. Klepnutím na tlačítko Kotle a kontroly na ploše hlavního okna se zobrazí dialogové okno (obr. 3.5), které umožní jednak správu konkrétních kotlů a dále zadání požadovaných kontrol.

14 Obr. 3.5 Okno kotle a kontroly Členění konkrétního kotle až na kontroly na jednotlivých místech je blíže popsáno v kapitole (Typy kotlů). V levé části okna je ve stromové struktuře uvedena struktura podniku a seznam jeho provozů. Provozy Provozu v našem případě odpovídá konkrétní elektrárna (Prunéřov II). Kotle Klepnutím na uzel s názvem provozu je zobrazen seznam jeho kotlů. V okamžiku volby požadavku na přidání kotle se zobrazí dialogové okno, ve kterém je možné vybrat, zda se požaduje: přidat zcela nový kotel v tomto případě se přidá kotel, který nemá definovány žádné své oblasti, místa ani kontroly a vše je potřeba zadat od počátku přidat kotel, jehož struktura kopíruje některý z předdefinovaných typů kotlů v tomto případě se přidá kotel, který přesně kopíruje předdefinovaný typ kotle viz kapitola (Typy kotlů) přidat kotel, jehož struktura kopíruje některý z již existujících konkrétních kotlů. V dialogovém okně se označí požadovaný kotel a klepnutím na tlačítko Přidat dojde k jeho přidání. Pro každý kotel je možné v tabulce určit jaké je jeho pracovní médium. Rozliknutím uzlu s názvem kotle se zobrazí poduzly, které představují parametry kotle a sady jeho kontrol. Klepnutím na uzel s názvem Parametry je zobrazen seznam parametrů kotle. Operace s parametry jsou blíže popsány v kapitole (Typy kotlů). Sady kontrol

15 Klepnutím na uzel s názvem kotle je zobrazen seznam jeho sad kontrol. V pravé části okna je možné vybrat (zaškrtnutím), které sady kontrol se mají použít. Klepnutím na uzel s názvem sady kontrol je zobrazena kompletní struktura kotle (viz obr. 3.5), ve které je možné vidět všechny jeho oblasti, místa a prováděné kontroly. Tento vzhled okna umožňuje: spravovat oblasti, místa, kontrolované komponenty a vyhodnocení kontrol stejně jako pro abstraktní typ kotle viz kapitola (Typy kotlů). Je možné upravovat, přidávat a mazat oblasti, místa, kontrolované komponenty i jejich vyhodnocení. zatrhávat ty komponenty, které mají být kontrolovány. Ve stromové struktuře kotle je možné se volně pohybovat a upravovat, co je třeba. Všechny úpravy, které se týkají oblastí, míst a kontrol se samozřejmě projeví i v jiných částech programu. Na základě zatržení požadovaných kontrol je při exportu dat do tabletu vyexportován databázový soubor ve formátu SQLite (standardní databáze pro operační systém Android), který má veškeré informace, které slouží k provádění kontrol na obchůzce s tabletem Export kontrol do tabletu Na základě předchozí kapitoly je možné vyexportovat data do tabletu, aby bylo možné provádět vyhodnocení kontrol během obchůzky. V našem případě obchůzky provádí uživatel kategorie "Kontrolor", který výsledky kontrol zapisuje do tabletu. Klepnutím na tlačítko na ploše hlavního okna se zobrazí dialogové okno (obr. 3.6), ve kterém je možné vyexportovat podklady pro kontroly do tabletu, na němž se pak během obchůzky zaznamenávají výsledky kontrol. Přenos dat je možné provést přes Wifi tzn. bez připojení k počítači nebo pomocí USB kabelu. Přenos přes Wifi Aby bylo možné provést tento přenos, je nutná spolupráce PC s tabletem. Na tabletu je nutné spustit program RIMaSys a v něm zobrazit okno Import kontrol z PC (obr. 3.13). Na této obrazovce je uvedena IP adresa tabletu. Jeho komunikační port je standardně 2222.

16 Obr. 3.6 Okno export kontrol do tabletu Tato IP adresa a port se zadají do editačních polí v rámečku Komunikační parametry tabletu. V rámečku Komunikační parametry tohoto PC je zadána IP adresa zvoleného síťového adapteru PC a komunikační port programu v PC (standardně 1003). Většina parametrů se zadává v okně Nastavení programu (obr. 3.2) v aplikaci RIMaSys na PC. Klepnutím na tlačítko Start exportu dojde k navázání spojení s tabletem a k přenosu dat do tabletu. Postup přenosu je znázorňován světle zeleným postupovým sloupečkem. Úspěšný přenos je oznámen jak na tabletu, tak i v PC. Přenos pomocí kabelu USB V tomto případě je nutné tablet připojit k PC pomocí USB kabelu. Na tabletu musí být povoleno sdílení jeho SD karty, tzn. jeho SD karta, musí být viditelná např. v programu Průzkumník systému Windows. Klepnutím na tlačítko Start exportu se zobrazí nejprve kontrolní dotaz související s přenosem a potom informace, kam co překopírovat. OK slouží k potvrzení úspěšnosti přenosu do tabletu ze strany obsluhy programu. Storno jen uzavírá dialogové okno.

17 Import výsledků kontrol z tabletu Klepnutím na tlačítko na ploše hlavního okna se zobrazí dialogové okno (obr. 3.7), ve kterém je možné importovat výsledky kontrol z tabletu do PC. Obr. 3.7 Okno import výsledků kontrol z tabletu Přenos dat je možné opět provést přes Wifi nebo pomocí USB kabelu. Přenos přes Wifi Na tabletu je nutné zobrazit okno Export výsledků do PC (obr. 3.17), kde je uvedena jeho IP adresa. Další postup je analogický jako při exportu kontrol do tabletu (viz předchozí kap ). Klepnutím na tlačítko Start importu dojde k navázání spojení s tabletem a k přenosu dat z tabletu. Postup přenosu je znázorňován světle zeleným postupovým sloupečkem. Úspěšný přenos je oznámen jak v tabletu, tak v PC. Rychlost přenosu je při dobrém spojení asi 1MB/s. Je nutné počítat s tím, že v případě většího počtu fotografických příloh (nebo nákresů) výsledků kontrol může být objem přenášených dat značný a přenos může trvat i několik minut. Přenos pomocí kabelu USB Je nutné připojit tablet k PC pomocí USB kabelu. Na tabletu musí být povoleno sdílení jeho SD karty.

18 Klepnutím na tlačítko Start importu se zobrazí informace, kam co překopírovat. Klepnutím na tlačítko Zpracování se provede zpracování importovaných dat. OK slouží k potvrzení úspěšnosti přenosu z tabletu ze strany obsluhy programu. Storno jen uzavírá dialogové okno. Výsledky kontrol pak vstupují do fáze dalšího zpracování a vyhodnocování Výsledky kontrol Klepnutím na tlačítko Výsledky kontrol na ploše hlavního okna se zobrazí dialogové okno (obr. 3.8), ve kterém si lze prohlížet data importovaná z tabletu, získaná během prohlídek kontrolovaných komponent. Obr. 3.8 Okno výsledky kontrol (prohlížení) Většina dat z kontrol je viditelná v příslušných řádcích výsledků v pravé části okna. Pomocí tlačítka P je možno otevřít přílohy např. fotografie, které lze otočit a také uložit. Tlačítko Info zpřístupní informace o tom, kdo kontrolu provedl včetně libovolné poznámky. V rámečku Výběr v pravé horní části okna se dá volit období, uživatel a sada hodnocení či měření (pokud je jich více). V případě potřeby lze celý řádek výsledků odstranit Hodnocení kontrol Klepnutím na tlačítko Hodnocení kontrol na ploše hlavního okna se objeví možnost spustit program pro výpočet matice rizika [8]. Po spuštění se zobrazí dialogové okno (obr. 3.9), ze kterého je možné celý proces výpočtu řídit.

19 Obr. 3.9 Okno Fuzzy kalkulačka Program během své činnosti pracuje s datovým souborem Rimasys.rbi, který je třeba otevřít (položka Otevři v záložce Menu), jinak se objeví hlášení o chybě. K určení výsledného rizika se nejprve stanoví míra pravděpodobnosti ohrožení (ztráty) integrity zařízení. Dále se stanoví, jakou měrou ovlivní výsledné riziko celkové následky poruchy (havárie). K zadání a nastavení potřebných parametrů se využijí dialogová okna, která se otevřou po kliknutí na položky Fuzzy integrita, Fuzzy následky a Známkování v záložce Menu. Po kliknutí na položku Riziko provozu v záložce Menu se zobrazí vyhodnocení výsledného rizika (obr. 3.10). Zde je vidět matice rizika s vyznačenou hodnotou výsledného rizika a dále hodnoty Rozsahu pravděpodobnosti ztráty integrity a Rozsahu celkových následků.

20 Výsledky hodnocení Obr Okno vyhodnocení výsledného rizika Klepnutím na tlačítko Výsledky hodnocení na ploše hlavního okna se zobrazí dialogové okno (obr. 3.11), ve kterém lze sledovat výsledná rizika dalšího provozu kontrolovaných komponent.

21 Obr Okno výsledky hodnocení V řádcích výsledků v pravé části okna jsou vidět hodnoty výsledných rizik dalšího provozu kontrolovaných komponent, určené výpočtem v předchozí kapitole Pomocí tlačítka P je možno otevřít přílohu, která zobrazuje celou matici rizika včetně vyznačení příslušné hodnoty výsledného rizika, viz obr V případě potřeby lze celý řádek výsledků odstranit. Struktura okna je podobná jako u okna Výsledky kontrol. Hodnoty výsledných rizik poskytují osobám zodpovědným za řízení provozu elektrárny podklady pro sledování kontrolovaných komponent.

22 3.2. PROGRAM PRO TABLET Tabletem se má na mysli v podstatě jakékoliv zařízení vybavené operačním systémem Android verze 4.4 a vyšší s dostatečně velkým touchscreenem. V praxi je vhodné i použití mobilních telefonů např. Samsung Galaxy. Program RIMaSys pro tablet umožňuje: - import dat o požadovaných kontrolách z PC - sběr dat výsledků kontrol a jejich případná úprava na místě kontroly (označení místa na fotografii, pořízení schematického náčrtu apod.) - export výsledků kontrol do PC Data, se kterými program v tabletu pracuje, se ukládají do jedné souborové databáze typu SQLite v datové složce programu Hlavní okno programu Po přihlášení uživatele se zobrazí hlavní okno programu (obr. 3.12). Obr Hlavní okno (tablet) přihlášený uživatel V záhlaví okna je uvedena aktuální verze programu a jméno právě přihlášeného uživatele. Na ploše okna jsou umístěna tlačítka, která se používají v běžné práci s programem. Import kontrol z PC stiskem tohoto tlačítka se zobrazí okno, které umožňuje přenést data požadovaných kontrol z PC. Kontroly umožňuje provádět požadované kontroly kotlů. Export výsledků kontrol do PC stiskem tohoto tlačítka se zobrazí okno, které umožňuje přenést data výsledků kontrol do PC.

23 Program je možné ukončit klepnutím na tlačítko Konec programu Import kontrol z PC Data požadovaných kontrol získává tablet z programu RIMaSys na PC (obr. 3.13). Přenos dat je možné provést přes Wifi tzn. bez přímého propojení s PC nebo pomocí USB kabelu. Přenos přes Wifi V tomto případě je tablet uveden do stavu "naslouchajícího" zařízení. PC posílá tabletu data a ten si je ukládá do své datové složky. Veškerá data jsou obsahem jednoho souboru databáze SQLite Tablet_DB.db (jedná se o export z pohledu PC). Obr Okno import kontrol z PC IP adresa zobrazuje aktuální IP adresu tabletu. Stejnou IP adresu tabletu je nutné nastavit v dialogovém okně (obr. 3.6) programu na PC. Soubor zobrazuje jméno přenášeného souboru Délka zobrazuje celkovou délku přenášeného souboru Na začátku přenosu jsou smazána stará data požadovaných kontrol a jejich výsledky. Během přenosu se fialový postupový sloupeček postupně zbarvuje do žluta a nabíhá v něm objem již přenesených dat. Přenos je úspěšně proveden, pokud se zobrazí hlášení "Přenos je úspěšně dokončen". Bez úspěšného přenosu není možné zaznamenávat jakékoliv výsledky kontrol. Přenos pomocí kabelu USB V tomto případě je nutné tablet připojit k PC pomocí USB kabelu. Na tabletu musí být povoleno sdílení jeho SD karty, tzn. jeho SD karta, musí být viditelná např. v programu Průzkumník systému Windows.

24 Provádění kontrol Po úspěšném přenosu dat požadovaných kontrol z PC je možné provádět zápis výsledků kontrol. Po stisku tlačítka Kontroly v hlavním okně programu se zobrazí okno s rolovacím seznamem kotlů a jejich oblastí (obr. 3.14), ve kterých se mají provést kontroly. Obr Okno seznam kotlů a jejich oblastí Zpět vrací se zpět na hlavní okno programu. Klepnutím na oblast daného kotle (zobrazena žlutě) se zobrazí obrazovka s místy, na kterých se mají provést kontroly (obr. 3.15).

25 Obr Okno místa a seznam jejich kontrolovaných komponent V tomto okně jsou místa, kde se kontroly provádějí zobrazena v rolovacím seznamu bílou barvou. Klepnutím na dané místo se rozbalí seznam jeho kontrolovaných komponent (dosud rozbalený seznam jiného místa se sbalí). Kontrolované komponenty jsou zobrazeny žlutě. Pod každou komponentou je modře uveden její kód KKS. Pokud je u dané komponenty zobrazena ikona se zeleným zatržením, program eviduje, že již byla kontrola provedena (byly zapsány její výsledky). Zpět klepnutím na toto tlačítko se zobrazí předchozí okno se seznamem kotlů a jejich oblastí. Pořadí provádění kontrol není pevně dáno záleží na uspořádání kontrol v programu RIMaSys na PC i na aktuální situaci při provádění kontrol. Po importu dat požadovaných kontrol z PC jsou všechny kontroly označené jako neprovedené. Klepnutím na první kontrolu program eviduje jako datum a čas začátku provádění kontrol. Každá kontrola navíc eviduje svůj vlastní čas provedení a samozřejmě odkaz na pracovníka, který kontrolu provedl. Na jednom seznamu kontrol tak může pracovat i více kontrolorů např. pokud nemůže být z různých důvodů provedena v jeden den nebo na stejné směně. QR kód toto tlačítko umožní sejmutí QR kódu a předání informací, které obsahuje, aplikaci RIMaSys_K. QR kód se snímá za spolupráce externí aplikace "Barcode Scanner", která je dodávána Googlem. Snímání bez této aplikace (či podobných jiných) není možné. Knihovna přímo pro aplikace tvořené pod Androidem neexistuje. Pokud tedy není tato aplikace dosud nainstalována, je nutné, aby měl tablet přístup na internet. Po stisknutí tlačítka QR kód se tablet automaticky spojí s Google Play, stáhne aplikaci a je možné ji nainstalovat.

26 Pokud program "Barcode Scanner" k dispozici je, spustí se, sejme QR kód, předá nasnímaný QR kód aplikaci RIMaSys_K a uzavře se. Program zjistí, které kontrolované komponentě patří KKS v prvním řádku QR kódu a otevře ji. Po návratu z této kontroly je rozbalen seznam kontrolovaných komponent a je zvýrazněna provedená kontrola, jako by toto bylo provedeno ručně. Pokud QR kód patří např. jinému kotli nežli tomu, který je zvolen na tabletu, objeví se upozornění a nic se neprovádí. Více podrobností o QR kódech a jejich použití obsahuje zpráva [9]. Klepnutím na danou kontrolovanou komponentu se zobrazí okno (obr. 3.16), ve kterém je možné zadávat výsledky kontroly. Obr Okno výsledky kontroly (vkládání) Požadovaných výsledků může být více. Mohou to být hodnoty získané měřením nebo hodnocení kontroly výběrem ze seznamu hodnot. Pod názvem kontrolované komponenty je uveden Popis a Doplňující informace. Výkres Pdf klepnutím na toto tlačítko se zobrazí výkres (musí mít formát pdf) týkající se kontrolované komponenty. OK klepnutím na toto tlačítko dojde k uzavření kontrol. Po uzavření kontrol se vytvoří databázový soubor SQLite s daty výsledků kontrol pro PC. K uzavřeným kontrolám je možné se vrátit (aktuální databázový soubor je smazán) a výsledky upravit. Pak je ale nutné opět kontroly uzavřít. Okamžik uzavření kontrol program eviduje jako datum a čas ukončení kontrol. Storno klepnutím na toto tlačítko se zobrazí předchozí okno se seznamem míst a kontrolovaných komponent. Kromě výběru ze seznamu hodnot a měření, může program požadovat pořízení fotografie jako přílohy. Je to avizováno obrázkem fotoaparátu (viz obr. 3.16).

27 Klepnutím na tlačítko s obrázkem fotoaparátu se zobrazí okno, ve kterém je možné pořídit fotografii. V případě, že je fotoaparát na tabletu přístupný, zobrazí se náhled fotografie (jako u běžného fotoaparátu). Na ploše okna s náhledem fotografie jsou umístěna tlačítka, která se používají v běžné práci s fotoaparátem. Vyfotit klepnutím na toto tlačítko dojde k pořízení fotografie s danými parametry fotoaparátu. V okamžiku pořízení fotografie se krátce zobrazí informace o velikosti fotografie v kb. Podle této informace je možné upravit rozlišení fotoaparátu tak, aby nebyl soubor výsledků kontrol, který obsahuje všechny pořízené fotografie, zbytečně velký. Zpět dojde k uzavření okna a k návratu na předchozí okno s danou kontrolovanou komponentou. Nastavení zobrazí se okno pro nastavení parametrů fotoaparátu. Zde je možné měnit rozlišení, nastavení blesku, zaostřování, filtru a světlosti. Klepnutím na příslušné tlačítko Změnit se zobrazí panel s možnými volbami. OK zpoplatní provedené změny nastavení a zobrazí se předchozí okno. Storno uzavře toto okno a zobrazí předchozí. Tlačítko Náhled (vpravo od tlačítka s obrázkem fotoaparátu) umožňuje prohlížení fotografií a v případě potřeby i jejich odstranění Export výsledků kontrol do PC Přenos dat (obr. 3.17) je možné provést opět přes Wifi nebo pomocí USB kabelu. Přenos přes Wifi PC posílá tabletu žádosti o data, tablet je posílá a PC si je ukládá do své datové složky. Veškerá data jsou obsahem jednoho souboru databáze SQLite (jedná se o import z pohledu PC).

28 Obr Okno export výsledků kontrol do PC IP adresa zobrazuje aktuální IP adresu tabletu. Stejnou IP adresu tabletu je nutné nastavit v dialogovém okně (obr. 3.7) programu na PC. Soubor zobrazuje jména přenášených souborů Délka zobrazuje celkovou délku přenášených dat Přenos je úspěšně proveden, pokud se zobrazí hlášení "Přenos je úspěšně dokončen". Rychlost přenosu je závislá na kvalitě spojení přes Wifi. Pokud je dobrá, je přeneseno asi 1000 kb dat za vteřinu. Přenos pomocí kabelu USB Je nutné připojit tablet k PC pomocí USB kabelu. Na tabletu musí být povoleno sdílení jeho SD karty.

29 LITERATURA [1] Smlouva o poskytnutí účelové podpory na řešení projektu výzkumu, vývoje a inovací s názvem Zvýšení prevence proti závažným haváriím energetických celků pomocí metod inspekce a údržby založených na základě rizika ve spojení s metodami diagnostického sledování životnosti, VG , uzavřená mezi smluvními stranami Česká republika-ministerstvo vnitra a VÍTKOVICE ÚAM a.s., č.j. MV /OBVV [2] Ramík Z.: Projekt č. VG , Elektrárna Prunéřov II, zpráva VÍTKOVICE ÚAM a.s., arch. č. V3030/13, prosinec [3] Ramík Z.: Projekt č. VG , Etapa 1.1 Klasifikace zařízení z hlediska jejich rizikovosti, zpráva VÍTKOVICE ÚAM a.s., arch. č. V3051/13, prosinec [4] Gottvald J., Stoniš J., Ryšavý P., Vejvoda S., Kala Z.: Projekt č. VG , Etapa 1.2 Kvalitativní klasifikace následků pro výpočet rizika 1, Etapa 1.5 Vytvoření a analýza vhodnosti užití fuzzy funkcí, Etapa 1.6 Kvantifikace následků pro výpočet rizika 1, Etapa 1.8 Vytvoření mobilní aplikace pro provádění vizuální inspekce, zpráva VÍTKOVICE ÚAM a.s., arch. č. V3053/13, prosinec [5] Ramík Z.: Projekt č. VG , Etapa 2.1 Kvalitativní klasifikace následků pro výpočet rizika 2, zpráva VÍTKOVICE ÚAM a.s., arch. č. V3079/14, červenec [6] Halamíček Z., Fiala L., Míček R.: Projekt č. VG , zpráva VÍTKOVICE POWER ENGINEERING a. s., arch. č. TZ , říjen [7] Lehký D.: Projekt č. VG , Etapa 2.4 Pravděpodobnostní přístup výpočtu poruchy zařízení, zpráva FAST VUT Brno, prosinec [8] Kala Z.: Projekt č. VG , Etapa 2.9 Zavedení fuzzy funkcí pro kvalitativní přístup inspekce, zpráva FAST VUT Brno, prosinec [9] Janošťák J., Stoniš J., Ramík Z.: Projekt č. VG , Etapa 2.2 Kvantifikace následků pro výpočet rizika 2, Etapa 2.3 Kvantitativní popis degradačních mechanismů, Etapa 2.7 Vytvoření klasifikace pro kvalitativní přístup inspekce, Etapa 2.8 Vytvoření mobilní aplikace pro provádění vizuální inspekce 2, Etapa 2.10 Metodika výpočtu matice rizika pro kvalitativní přístup, zpráva VÍTKOVICE ÚAM a.s., arch. č. V3105/14, prosinec [10] Klich S: Dokumentace k programu RIMaSys, zdrojové kódy a ovládání ( y z let 2014, 2015). [11] Pavlík a kol.: Komplexní obnova elektrárny Prunéřov II. Technická zpráva OB02- kotelna, souhrnná část, ŠKODA PRAHA Invest s.r.o, č. 4-EG-10764, revize e, 04/2012. [12] Janošťák J., Stoniš J., Ramík Z.: Risk-Based Inspection of Some Components of Power Plant Prunéřov-II. In: Proc. of extended abstracts of the 21 st International Conference Engineering Mechanics, Svratka, Czech Republic, 2015, paper No. 112, pp , ISBN , ISSN [13] API 573, Inspection of Fired Boilers and Heaters, recommended practice, 2 nd. Ed, 2003.
