REKONSTRUKCE ZÁMKU V KRÁLOVĚ DVOŘE NA MULTIFUNKČNÍ VYUŽITÍ A ZÁZEMÍ PRO VEŘEJNOU KNIHOVNU

Transkript

1 SPOJPROJEKT PRAHA a.s., BYSTŘICKÁ 9, Praha 4 REKONSTRUKCE ZÁMKU V KRÁLOVĚ DVOŘE NA MULTIFUNKČNÍ VYUŽITÍ A ZÁZEMÍ PRO VEŘEJNOU KNIHOVNU D O K U M E N T A C E P R O O H L Á Š E N Í S T A V B Y B S O U H R N N Á T E C H N I C K Á Z P R Á V A Č E R V E N

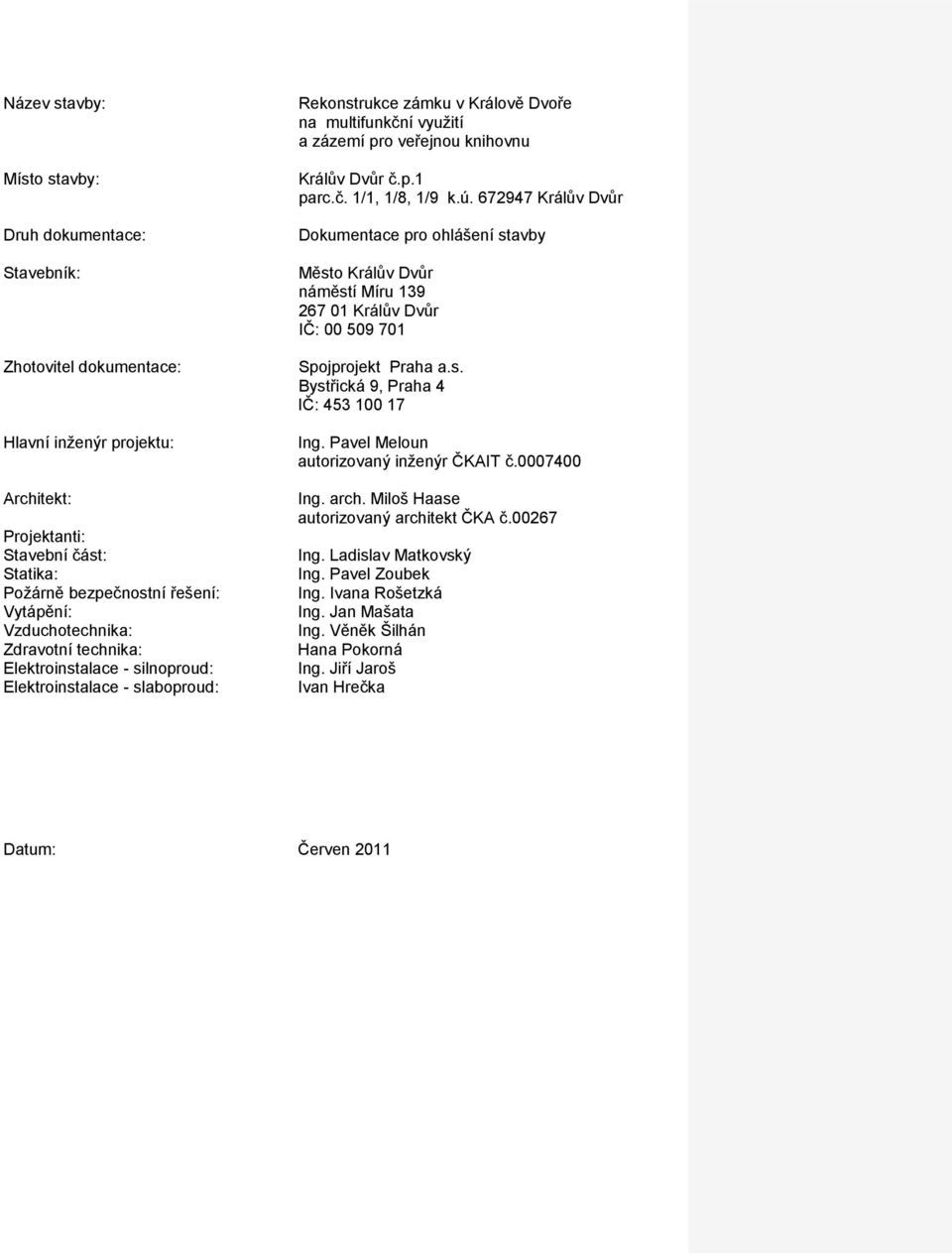

2 Název stavby: Místo stavby: Druh dokumentace: Stavebník: Zhotovitel dokumentace: Hlavní inženýr projektu: Architekt: Projektanti: Stavební část: Statika: Požárně bezpečnostní řešení: Vytápění: Vzduchotechnika: Zdravotní technika: Elektroinstalace - silnoproud: Elektroinstalace - slaboproud: Rekonstrukce zámku v Králově Dvoře na multifunkční využití a zázemí pro veřejnou knihovnu Králův Dvůr č.p.1 parc.č. 1/1, 1/8, 1/9 k.ú Králův Dvůr Dokumentace pro ohlášení stavby Město Králův Dvůr náměstí Míru Králův Dvůr IČ: Spojprojekt Praha a.s. Bystřická 9, Praha 4 IČ: Ing. Pavel Meloun autorizovaný inženýr ČKAIT č Ing. arch. Miloš Haase autorizovaný architekt ČKA č Ing. Ladislav Matkovský Ing. Pavel Zoubek Ing. Ivana Rošetzká Ing. Jan Mašata Ing. Věněk Šilhán Hana Pokorná Ing. Jiří Jaroš Ivan Hrečka Datum: Červen 2011

3 B. Souhrnná technická zpráva 1. Urbanistické, architektonické a stavebně technické řešení a) zhodnocení staveniště, u změny stavby též vyhodnocení současného stavu konstrukcí; stavebně historický průzkum u stavby, která je kulturní památkou, je v památkové rezervaci nebo je v památkové zóně Zámek Králův Dvůr v nynější podobě je trojkřídlá, jednopatrová budova s valbovou střechou krytou taškami s dvěmi řadami úzkých vikýřů nad sebou, odpovídající vnitřnímu patrovému členění krovu. Nádvoří je uzavřeno obvodovou zdí s barokní branou. Téměř čtyřicet metrů dlouhý středověký palác tvoří hlavní část jižního křídla. Středověký původ má i blízká věž, bývalá kaple a snad i jádro podélných zdí sousedního obytného stavení a bezpochyby základ jihovýchodního nároží zámku. Při renesanční přestavbě, která proběhla ve třech následných etapách v letech (1604), vznikla symetrická dispozice jižního středověkého křídla, úzké západní křídlo s věží na severní straně a vysoké východní křídlo s velkým společenským sálem v patře přístupným venkovním schodištěm z nádvoří. Na severní straně byla obě křídla spojena patrovou arkádovou galerií. Průčelí pokrytá sgrafitovým kvádrováním, členily lunetové římsy a vysoké volutové etážové štíty. Tehdy vznikla i rozsáhlá zámecká zahrada a pod zámkem bažantnice. Z doby po roce 1585 jsou renesanční nástěnné malby v obou klenutých sálech po stranách vstupní síně, v současné době silně poškozené. Renesanční podobu, doloženou vedutou z roku 1726, si zámek zachoval až do roku 1743, kdy vyhořel. Po roce 1743 bylo na starém základu dostavěno jihovýchodní nároží a zámek dostal barokní, avšak střízlivý zevnějšek se šambránami, lezénovým rámováním a hladkou omítkou, který si již uchoval. Po dalších úpravách v 19. a 20. století jsou zámecké fasády převážně hladké, omítky silně poškozené s vystupujícími zbytky renesančních sgrafit. Zámek Králův Dvůr je zapsán v ústředním seznamu kulturních památek pod č / (334/1 budova zámku, 334/2 ohradní zeď, 334/3 brána zahradní zámecká, 334/4 hlavní brána s nárožní baštou, atd...) Na celý objekt zámku byl zpracován podrobný stavebně historický průzkum, který je přílohou této dokumentace. Dále v tomto textu jsou uvedeny pouze základní informace, týkající se rekonstruované části objektu, tzn. východního křídla zámku. Stavba má tři křídla rozmístěná do tvaru písmene U. Rekonstruovaná převážně renesanční a barokní část zámku je ve východním křídle. Má dvě nadzemní podlaží a je v celém rozsahu podsklepená. Většina těchto prostor není v současné době využívána a tomu odpovídá i jejich technický stav. Pouze v přízemí je vybudováno sociální zařízení pro účastníky občasných kulturně společenských akcí pořádaných na nádvoří zámku, v patře jsou užívány dvě místnosti jako salonky pro soukromá jednání stávajícího majitele. Stavebně technické zhodnocení rekonstruované části zámku: Renesanční část stěn suterénu je většinou z kamenného omítaného zdiva, strop tvoří kamenné klenby. Stěny schodiště do suterénu, které bylo u dnešních toalet do kleneb prolomeno až v 19. století, jsou cihelné. Východní roh objektu, který přiléhá k schodišti, je barokní. Stěny suterénu jsou zde ze smíšeného zdiva a v této části (včetně zde umístěného schodiště) jsou klenby cihelné. Předpokládá se, že základy této části objektu jsou středověké.

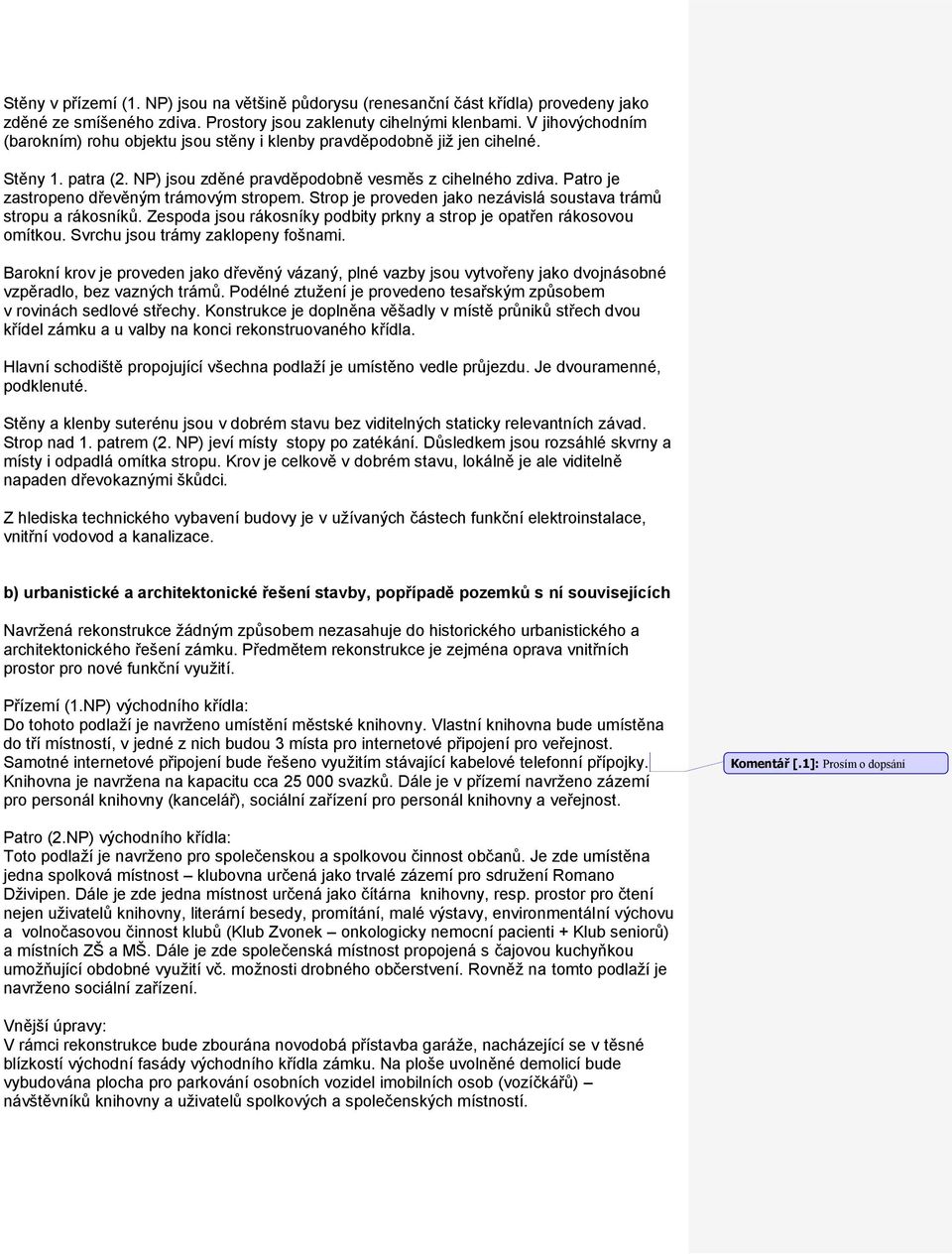

4 Stěny v přízemí (1. NP) jsou na většině půdorysu (renesanční část křídla) provedeny jako zděné ze smíšeného zdiva. Prostory jsou zaklenuty cihelnými klenbami. V jihovýchodním (barokním) rohu objektu jsou stěny i klenby pravděpodobně již jen cihelné. Stěny 1. patra (2. NP) jsou zděné pravděpodobně vesměs z cihelného zdiva. Patro je zastropeno dřevěným trámovým stropem. Strop je proveden jako nezávislá soustava trámů stropu a rákosníků. Zespoda jsou rákosníky podbity prkny a strop je opatřen rákosovou omítkou. Svrchu jsou trámy zaklopeny fošnami. Barokní krov je proveden jako dřevěný vázaný, plné vazby jsou vytvořeny jako dvojnásobné vzpěradlo, bez vazných trámů. Podélné ztužení je provedeno tesařským způsobem v rovinách sedlové střechy. Konstrukce je doplněna věšadly v místě průniků střech dvou křídel zámku a u valby na konci rekonstruovaného křídla. Hlavní schodiště propojující všechna podlaží je umístěno vedle průjezdu. Je dvouramenné, podklenuté. Stěny a klenby suterénu jsou v dobrém stavu bez viditelných staticky relevantních závad. Strop nad 1. patrem (2. NP) jeví místy stopy po zatékání. Důsledkem jsou rozsáhlé skvrny a místy i odpadlá omítka stropu. Krov je celkově v dobrém stavu, lokálně je ale viditelně napaden dřevokaznými škůdci. Z hlediska technického vybavení budovy je v užívaných částech funkční elektroinstalace, vnitřní vodovod a kanalizace. b) urbanistické a architektonické řešení stavby, popřípadě pozemků s ní souvisejících Navržená rekonstrukce žádným způsobem nezasahuje do historického urbanistického a architektonického řešení zámku. Předmětem rekonstrukce je zejména oprava vnitřních prostor pro nové funkční využití. Přízemí (1.NP) východního křídla: Do tohoto podlaží je navrženo umístění městské knihovny. Vlastní knihovna bude umístěna do tří místností, v jedné z nich budou 3 místa pro internetové připojení pro veřejnost. Samotné internetové připojení bude řešeno využitím stávající kabelové telefonní přípojky. Knihovna je navržena na kapacitu cca svazků. Dále je v přízemí navrženo zázemí pro personál knihovny (kancelář), sociální zařízení pro personál knihovny a veřejnost. Komentář [.1]: Prosím o dopsání Patro (2.NP) východního křídla: Toto podlaží je navrženo pro společenskou a spolkovou činnost občanů. Je zde umístěna jedna spolková místnost klubovna určená jako trvalé zázemí pro sdružení Romano Dživipen. Dále je zde jedna místnost určená jako čítárna knihovny, resp. prostor pro čtení nejen uživatelů knihovny, literární besedy, promítání, malé výstavy, environmentální výchovu a volnočasovou činnost klubů (Klub Zvonek onkologicky nemocní pacienti + Klub seniorů) a místních ZŠ a MŠ. Dále je zde společenská místnost propojená s čajovou kuchyňkou umožňující obdobné využití vč. možnosti drobného občerstvení. Rovněž na tomto podlaží je navrženo sociální zařízení. Vnější úpravy: V rámci rekonstrukce bude zbourána novodobá přístavba garáže, nacházející se v těsné blízkostí východní fasády východního křídla zámku. Na ploše uvolněné demolicí bude vybudována plocha pro parkování osobních vozidel imobilních osob (vozíčkářů) návštěvníků knihovny a uživatelů spolkových a společenských místností.

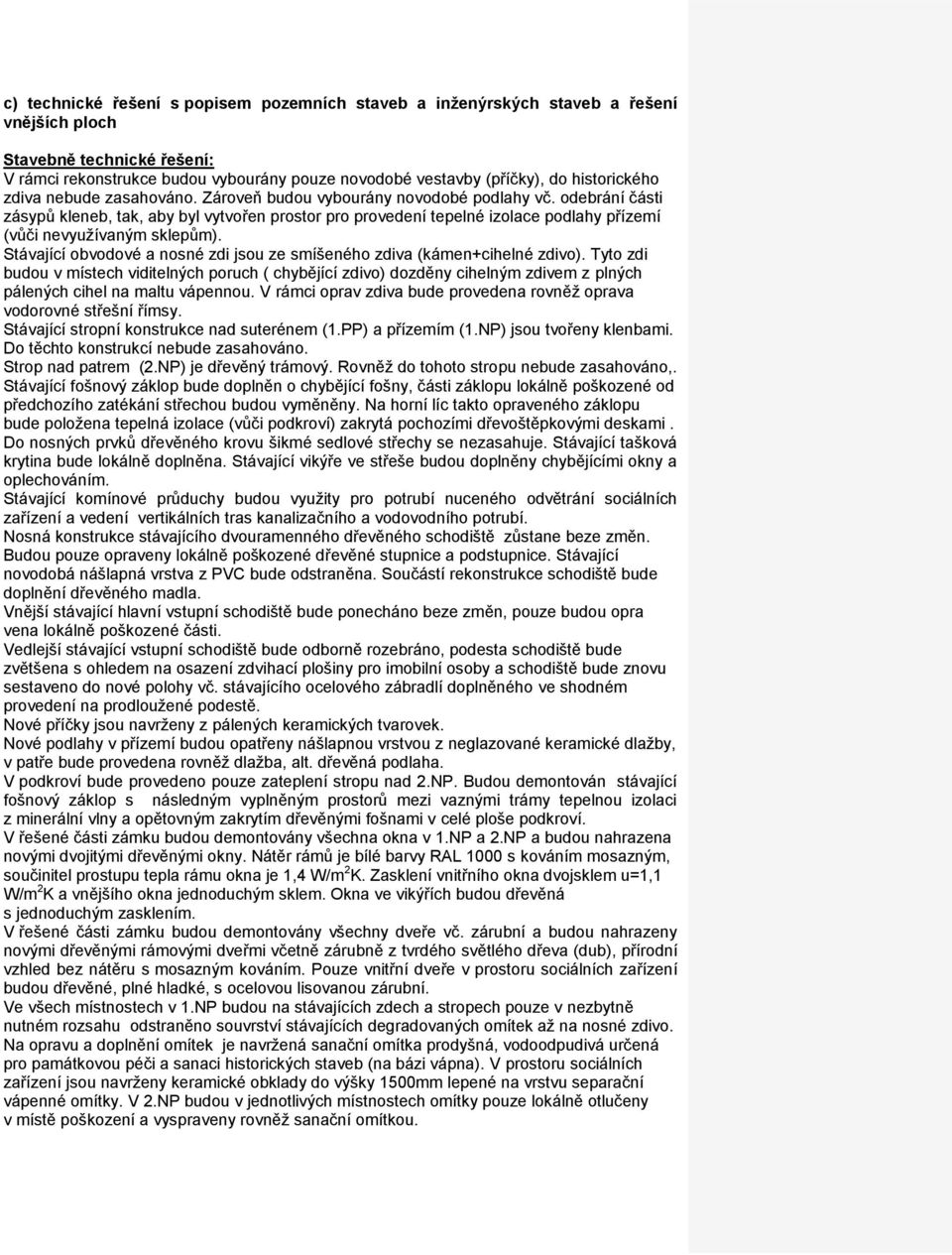

5 c) technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch Stavebně technické řešení: V rámci rekonstrukce budou vybourány pouze novodobé vestavby (příčky), do historického zdiva nebude zasahováno. Zároveň budou vybourány novodobé podlahy vč. odebrání části zásypů kleneb, tak, aby byl vytvořen prostor pro provedení tepelné izolace podlahy přízemí (vůči nevyužívaným sklepům). Stávající obvodové a nosné zdi jsou ze smíšeného zdiva (kámen+cihelné zdivo). Tyto zdi budou v místech viditelných poruch ( chybějící zdivo) dozděny cihelným zdivem z plných pálených cihel na maltu vápennou. V rámci oprav zdiva bude provedena rovněž oprava vodorovné střešní římsy. Stávající stropní konstrukce nad suterénem (1.PP) a přízemím (1.NP) jsou tvořeny klenbami. Do těchto konstrukcí nebude zasahováno. Strop nad patrem (2.NP) je dřevěný trámový. Rovněž do tohoto stropu nebude zasahováno,. Stávající fošnový záklop bude doplněn o chybějící fošny, části záklopu lokálně poškozené od předchozího zatékání střechou budou vyměněny. Na horní líc takto opraveného záklopu bude položena tepelná izolace (vůči podkroví) zakrytá pochozími dřevoštěpkovými deskami. Do nosných prvků dřevěného krovu šikmé sedlové střechy se nezasahuje. Stávající tašková krytina bude lokálně doplněna. Stávající vikýře ve střeše budou doplněny chybějícími okny a oplechováním. Stávající komínové průduchy budou využity pro potrubí nuceného odvětrání sociálních zařízení a vedení vertikálních tras kanalizačního a vodovodního potrubí. Nosná konstrukce stávajícího dvouramenného dřevěného schodiště zůstane beze změn. Budou pouze opraveny lokálně poškozené dřevěné stupnice a podstupnice. Stávající novodobá nášlapná vrstva z PVC bude odstraněna. Součástí rekonstrukce schodiště bude doplnění dřevěného madla. Vnější stávající hlavní vstupní schodiště bude ponecháno beze změn, pouze budou opra vena lokálně poškozené části. Vedlejší stávající vstupní schodiště bude odborně rozebráno, podesta schodiště bude zvětšena s ohledem na osazení zdvihací plošiny pro imobilní osoby a schodiště bude znovu sestaveno do nové polohy vč. stávajícího ocelového zábradlí doplněného ve shodném provedení na prodloužené podestě. Nové příčky jsou navrženy z pálených keramických tvarovek. Nové podlahy v přízemí budou opatřeny nášlapnou vrstvou z neglazované keramické dlažby, v patře bude provedena rovněž dlažba, alt. dřevěná podlaha. V podkroví bude provedeno pouze zateplení stropu nad 2.NP. Budou demontován stávající fošnový záklop s následným vyplněným prostorů mezi vaznými trámy tepelnou izolaci z minerální vlny a opětovným zakrytím dřevěnými fošnami v celé ploše podkroví. V řešené části zámku budou demontovány všechna okna v 1.NP a 2.NP a budou nahrazena novými dvojitými dřevěnými okny. Nátěr rámů je bílé barvy RAL 1000 s kováním mosazným, součinitel prostupu tepla rámu okna je 1,4 W/m 2 K. Zasklení vnitřního okna dvojsklem u=1,1 W/m 2 K a vnějšího okna jednoduchým sklem. Okna ve vikýřích budou dřevěná s jednoduchým zasklením. V řešené části zámku budou demontovány všechny dveře vč. zárubní a budou nahrazeny novými dřevěnými rámovými dveřmi včetně zárubně z tvrdého světlého dřeva (dub), přírodní vzhled bez nátěru s mosazným kováním. Pouze vnitřní dveře v prostoru sociálních zařízení budou dřevěné, plné hladké, s ocelovou lisovanou zárubní. Ve všech místnostech v 1.NP budou na stávajících zdech a stropech pouze v nezbytně nutném rozsahu odstraněno souvrství stávajících degradovaných omítek až na nosné zdivo. Na opravu a doplnění omítek je navržená sanační omítka prodyšná, vodoodpudivá určená pro památkovou péči a sanaci historických staveb (na bázi vápna). V prostoru sociálních zařízení jsou navrženy keramické obklady do výšky 1500mm lepené na vrstvu separační vápenné omítky. V 2.NP budou v jednotlivých místnostech omítky pouze lokálně otlučeny v místě poškození a vyspraveny rovněž sanační omítkou.

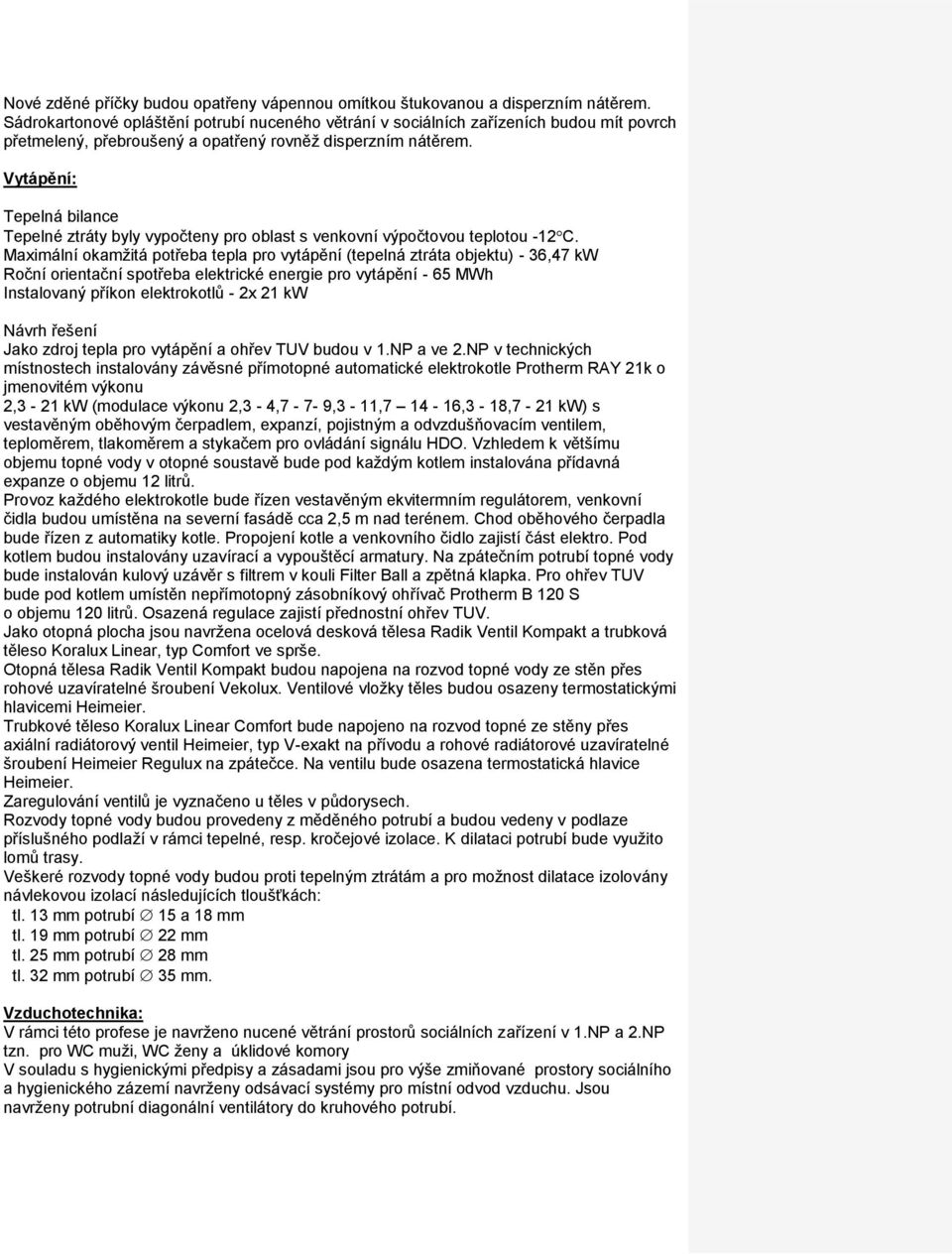

6 Nové zděné příčky budou opatřeny vápennou omítkou štukovanou a disperzním nátěrem. Sádrokartonové opláštění potrubí nuceného větrání v sociálních zařízeních budou mít povrch přetmelený, přebroušený a opatřený rovněž disperzním nátěrem. Vytápění: Tepelná bilance Tepelné ztráty byly vypočteny pro oblast s venkovní výpočtovou teplotou -12 C. Maximální okamžitá potřeba tepla pro vytápění (tepelná ztráta objektu) - 36,47 kw Roční orientační spotřeba elektrické energie pro vytápění - 65 MWh Instalovaný příkon elektrokotlů - 2x 21 kw Návrh řešení Jako zdroj tepla pro vytápění a ohřev TUV budou v 1.NP a ve 2.NP v technických místnostech instalovány závěsné přímotopné automatické elektrokotle Protherm RAY 21k o jmenovitém výkonu 2,3-21 kw (modulace výkonu 2,3-4,7-7- 9,3-11, ,3-18,7-21 kw) s vestavěným oběhovým čerpadlem, expanzí, pojistným a odvzdušňovacím ventilem, teploměrem, tlakoměrem a stykačem pro ovládání signálu HDO. Vzhledem k většímu objemu topné vody v otopné soustavě bude pod každým kotlem instalována přídavná expanze o objemu 12 litrů. Provoz každého elektrokotle bude řízen vestavěným ekvitermním regulátorem, venkovní čidla budou umístěna na severní fasádě cca 2,5 m nad terénem. Chod oběhového čerpadla bude řízen z automatiky kotle. Propojení kotle a venkovního čidlo zajistí část elektro. Pod kotlem budou instalovány uzavírací a vypouštěcí armatury. Na zpátečním potrubí topné vody bude instalován kulový uzávěr s filtrem v kouli Filter Ball a zpětná klapka. Pro ohřev TUV bude pod kotlem umístěn nepřímotopný zásobníkový ohřívač Protherm B 120 S o objemu 120 litrů. Osazená regulace zajistí přednostní ohřev TUV. Jako otopná plocha jsou navržena ocelová desková tělesa Radik Ventil Kompakt a trubková těleso Koralux Linear, typ Comfort ve sprše. Otopná tělesa Radik Ventil Kompakt budou napojena na rozvod topné vody ze stěn přes rohové uzavíratelné šroubení Vekolux. Ventilové vložky těles budou osazeny termostatickými hlavicemi Heimeier. Trubkové těleso Koralux Linear Comfort bude napojeno na rozvod topné ze stěny přes axiální radiátorový ventil Heimeier, typ V-exakt na přívodu a rohové radiátorové uzavíratelné šroubení Heimeier Regulux na zpátečce. Na ventilu bude osazena termostatická hlavice Heimeier. Zaregulování ventilů je vyznačeno u těles v půdorysech. Rozvody topné vody budou provedeny z měděného potrubí a budou vedeny v podlaze příslušného podlaží v rámci tepelné, resp. kročejové izolace. K dilataci potrubí bude využito lomů trasy. Veškeré rozvody topné vody budou proti tepelným ztrátám a pro možnost dilatace izolovány návlekovou izolací následujících tloušťkách: tl. 13 mm potrubí 15 a 18 mm tl. 19 mm potrubí 22 mm tl. 25 mm potrubí 28 mm tl. 32 mm potrubí 35 mm. Vzduchotechnika: V rámci této profese je navrženo nucené větrání prostorů sociálních zařízení v 1.NP a 2.NP tzn. pro WC muži, WC ženy a úklidové komory V souladu s hygienickými předpisy a zásadami jsou pro výše zmiňované prostory sociálního a hygienického zázemí navrženy odsávací systémy pro místní odvod vzduchu. Jsou navrženy potrubní diagonální ventilátory do kruhového potrubí.

7 Množství vzduchu Hygienické zázemí - odvod: 50 m3/h na jedno zách. sedadlo 25 m3/h na pisoár, 25 m3/h na umyvadlo, 150 m3/h na sprchu, Jednotkový vzduchový výkon ventilátoru Vo = m3/hod Odsávaný vzduchu je veden horizontálními kruhovými potrubími DN 125 situovanými nad zděnou přizdívkou celková výška HHR Potrubní trasa včetně přetlakové Klapky a ventilátoru bude po montáži překryta konstrukcí SDK se zakončením finálními interiérovými obklady. Výfuk je zaústěn do jednoúčelového komínového průduchu s vyústěním nad střechu objektu. S ohledem na světlý průřez a vnitřní povrchovou úpravu (tažená omítka) komínového tělesa se nepředpokládá instalace komínové vložky. Vzduchová bilance hygienických prostor je výrazně podtlaková, úhrada vzduchu je realizována z okolních vnitřních prostor dveřními průřezy s bezprahovou nebo podříznutou mezerou ( cca 2cm) nebo z volného venkovního prostoru s možností přivětrávání okny. Odvětrávací ventilátory budou spouštěny samostatně prostřednictvím pohybového čidla instalovaného v jednotlivých vstupních předsíňkách: Pohyb čidlo 1A.místnost č.1.05/1.07 nad dělící příčkou Pohyb čidlo 1B.místnost č.1.08 prostor zádveří Pohyb čidlo 2A.místnost č.2.04/2.06 nad dělící příčkou Pohyb čidlo 2B.místnost č.2.08 prostor zádveří Kromě přímého spouštění chodu ventilátorů od pohybového čidla budou režimy chodu upraveny na programovatelném časovém relé DT4-4 v možném rozsahu až 10 hod v cyklech minimálně 1 hod/ 15 minut chodu. Časovač DT4 bude umístěn v samostatné označené krabici pod omítku vedle spínače místního osvětlení. Zdravotní technika - kanalizace: Stávající stav: Rekonstruované křídlo zámku je v poměrně špatném technickém stavu, sociální zařízení v 1.NP bude částečně zachováno, stávající sociální zařízení ve 2.NP bude vybouráno. Stávající sociální zařízení jsou odvodněna do areálové splaškové kanalizace a dále splaškovou kanalizační přípojkou do veřejné stoky splaškové kanalizace. Dešťové vody ze střech do veřejné dešťové kanalizace. Přípojky a areálová kanalizace jsou rekonstruované a nejsou předmětem této projektové dokumentace. Ta řeší pouze vnitřní rozvody splaškové kanalizace. Navrhovaný stav: Nový rozvod vnitřní kanalizace bude proveden v souladu s novou ČSN jako oddílná kanalizační soustava. Splaškové gravitační svody budou vedeny v násypu klenby nad 1.PP a budou napojeny na stávající rozvod ze sociálního zařízení v 1.NP. Splaškové odpadní vody budou z rekonstruovaného křídla zámku odvedeny běžným způsobem pomocí svislých odpadů, do kterých budou zaústěno připojovací potrubí od zařizovacích předmětů a ležatých kanalizačních svodů. V 1.NP budou napojeny nové zařizovací předměty (výlevka, invalidní klozet a umyvadlo) připojovacím potrubím do nových odpadů. Ty budou napojeny novými svody do stávajícího svodu, který je veden v násypu kledby. Zařizovací předměty ve 2.NP budou napojeny připojovacím potrubím do navržených odpadů. Tyto dva odpady budou odvětrány nad střechu objektu ventilačními hlavicemi.

8 Odpadní potrubí budou umístěna v drážkách zdiva. Přijovací potrubí bude vedeno v příčkách. Čištění splaškové vnitřní kanalizace umožní osazené čistící kusy na odpadech cca 1m nad podlahou. Minimální sklon připojovacího potrubí je 3%. Přechody ze svislých odpadů na ležaté kanalizační svody budou provedeny pomocí dvou kolen 45. Splaškové svody jsou vedeny minimálním spádem 2%. Při prostupu kanalizačních odpadů do jiného požárního úseku budou osazeny protipožární manžety např. Intumex RS popř. Hilty. Dle předpokládaného charakteru využití navrhovaného objektu budou do veřejné kanalizační sítě vypouštěny běžné odpadní vody s parametry znečištění vyhovující Kanalizačnímu řádu veřejné kanalizace Při montáži kanalizačního potrubí a jednotlivých zařízení je nutné dodržet montážní předpisy příslušných výrobců, dále platné ČSN zejména ČSN , ČSN EN část 1 5 Vnitřní kanalizace. Celkové množství odváděných splaškových vod Q = 830 l/ den = 0,02 l/ Zdravotní technika - vodovod Stávající stav: Zámek je zásoben vodou z veřejného vodovodního řadu.vodoměrná šachta je osazena na nádvoří zámku, z ní je veden rozvod k jednotlivým sociálním zařízením. Rozvody jsou z trub plastových a budou pokud možno využity. Do rekonstruovaného křídla je do 1.PP přivedeno potrubí DN25. Odtud bude proveden nový rozvod. Navrhovaný stav: Stávající rozvod dimenze DN25, je přiveden do 1.PP, odkud bude proveden nový rozvod pro hydrant a pro sociální zařízení. Rozvod vody pro čajovou kuchyňku ve 2.NP bude zachován. Nový rozvod bude veden pod stropem 1.PP k místům spotřeby a hydrantu. V 1.NP bude propojen se stávajícím rozvodem studené a teplé vody. Pro 2.NP je navržena jedna stoupačka, která bude vedena v novém zdivu společně s kanalizací. Na stoupačce je osazen uzávěr nad podlahou 1.NP. Teplá vody bude připravována v nepřímoohřívaných zásobnícíh umístěných pod elektrokotli (dodávka ÚT) v samostatné místnosti pro každé podlaží. Teplá voda pro dřez v místnosti 2.13 bude připravována v tlakovém zásobníku umístěném v kuch.lince. Rozvod je navržen bez cirkulace, protože rozvody jsou krátké. Dle požadavku projektu PBŘS je navržen v 1.NP vnitřní požární hydrant se stálotvárnou hadicí s průtokem Q > 1,1 l/s při minimálním tlaku 0,2MPa, s proudnicí D25. Vnitřní rozvody požární vody budou provedeny z nehořlavého materiálu z ocelových pozinkovaných trub tepelně izolovaných. Vnitřní vodovodní rozvody studené a teplé vody jsou navrženy z plastového potrubí. Celý vodovodní systém bude vyspádován k zařizovacím předmětům nebo k vypouštěcím ventilům. Prostupy potrubí mezi požárními úseky budou vyplněny protipožárním tmelem Intumex MW. Výpočet potřeby pitné vody dle zákona č. 428/2001 Průměrná denní potřeba Qp 140 osob (návštěvníků) a 5,5 l/ os den 770 l/ den 1 zaměstnanec knihovny a 60 l/ os den 60 l/ den Qp 830 l/ den Maximální denní potřeba Qm

9 Qm = Qp. kd = 830 x 1,25 = l/ den Maximální hodinová potřeba Qh Qh = Qh. kh : 24 hod = ,8 : 12 = 156 l/ hod = 0,04 l/s Roční potřeba Qr = = 303 m3/ rok Elektroinstalace silnoproud: Rekonstruovaný objekt je napájen z distribuční sítě NN, která je v majetku ČEZ Distribuce,a.s. Rekonstrukce objektu si nevyžádá zvýšení hodnoty rezervovaného příkonu pro tento objekt. Proudová soustava na straně NN: 3PEN, 50Hz, 3*400/230V. TN-C-S. K rozdělení soustavy TN-C na TN-S dojde v podružných rozvodnicích RP v jednotlivých patrech. Ochrana před nebezpečným dotykovým napětím bude provedena, v prostorech normálních a nebezpečných, základní, dle ČSN ed. 2 automatickým odpojením od zdroje. El. zařízení bude v prostorech normálních v krytí min IP 20. Ve venkovním prostoru bude krytí el. zařízení v krytí min. IP 44. V koupelnách a umývacích prostorech bude instalace provedena dle ČSN ed. 2. Ochrana před nebezpečným dotykem neživých částí bude v koupelnách provedena zvýšená proudovými chrániči a doplňujícím pospojováním dle požadavků výše uvedené ČSN ed. 2. Energetická bilance rozvodů napájených z distribuční sítě ČEZ,a.s.. Energetická bilance 1. NP Osvětlení. Pi = 10kW Ps= 8 kw Počítačové vybavení Pi = 4kW Ps= 3 kw Slaboproudé rozvody Pi = 2kW Ps= 1 kw Vzduchotechnika Pi = 1kW Ps= 1 kw Elektrokotel Pi = 21kW Ps= 15 kw Ostatní Pi = 15kW Ps= 10 kw CELKEM Pi = 53kW Ps= 38 kw Soudobý elektrický příkon 1. NP bude 38 kw. Energetická bilance 2. NP Osvětlení. Pi = 10kW Ps= 8 kw Počítačové vybavení Pi = 3kW Ps= 2 kw Vzduchotechnika Pi = 1kW Ps= 1 kw Elektrokotel Pi = 21kW Ps= 15 kw Ostatní Pi = 15kW Ps= 10 kw CELKEM Pi = 50kW Ps= 36 kw Soudobý elektrický příkon 1. NP bude 36 kw.

10 Spotřeba el. energie bude měřena dvěma elektroměry, které jsou umístěny ve stávající elektroměrové rozvodnici. Prvním elektroměrem bude spotřeba el. energie v 1. NP a druhým elektroměrem bude měřena spotřeba el. energie ve 2. NP tohoto objektu. Stávající hlavní jističe před elektroměry zůstanou stávající - B 63/3 A. Předpokládaná roční spotřeba tohoto domu bude cca 75 MWh Hlavní rozvody popis způsobu napájení: Rekonstruovaný objekt je již připojen na distribuční síť NN stávající přípojkou. Z pojistkové skříně SR402 je připojena stávající elektroměrová rozvodnice, kde jsou umístěny dva elektroměry. Těmito dvěma elektroměry bude měřena spotřeba elektrické energie rekonstruovaného objektu. Z elektroměrové rozvodnice budou samostatně připojeny podružné rozvodnice RP osazené v jednotlivých patrech.hlavním vypínačem objektu jsou pojistky osazené v přípojkové pojistkové skříni na fasádě objektu. V tomto objektu se neuvažuje s instalací náhradního zdroje napájení. Nouzové osvětlení bude napájeno ze svítidel s vlastním nouzovým modulem s dobou svícení 60min. Vyznačení únikových cest bude provedeno pomocí tabulek vyrobených z fotoluminiscenčního materiálu. Jejich osazení není předmětem projektu. V objektu bude instalováno umělé osvětlení, které vychází z platných ČSN, zejména ČSN EN (360450). Hodnoty osvětlenosti a přiřazení jednotlivých místností dle ČSN je patrno z jednotlivých výkresů. Ve společných částech a na únikových chodbách bude provedeno odstupňované osvětlení. Umělé osvětlení bude provedeno pomocí zářivkových, žárovkových případně výbojkových svítidel osazených na stropě či zavěšených pod stropem či osazených na stěnách případně zapuštěných v podlaze. Svítidla budou rozsvěcena po skupinách pomocí vypínačů nebo pohybových čidel. Typy, počty a rozmístění všech svítidel bude provedeno při návrhu osvětlení, který bude součástí prováděcí projektové dokumentace a který bude respektovat architektonický návrh interiéru. Venkovní svítidla budou provedena v krytí min. IP 44. Umělé osvětlení bude ovládáno pomocí vypínačů umístěných u jednotlivých dveří. V sociálním zařízení bude osvětlení spínáno pomocí pohybových čidel. Z přípojkové pojistkové skříně je stávající HDV do RE. Z RE budou provedeny nové přívody pro jednotlivé patrové rozvaděče. Pro uložení kabelových tras bude v maximální možné míře využito stávajících prostupů a dutin. Instalace v patrech bude napájena z příslušné patrové rozvodnice. Kabely budou vedeny pod omítkou, ve stropech nebo v trubkách v podlaze. Zásuvky budou uloženy ve výšce 30 cm nad podlahou. Vypínače budou osazeny ve výšce 110 cm nad podlahou. V umývacích prostorech budou zásuvky a vypínače osazeny 120cm nad podlahou. V umývacích prostorech bude instalace provedena dle ČSN ed.2. Uzemňovací soustava zůstává stávající. Hromosvodová soustava zůstává stávající. Elektroinstalace - slaboproud - elektrická zabezpečovací signalizace V rámci řešení elektronického zabezpečení východního křídla je v dokumentaci navržen systém elektrické zabezpečovací signalizace Digiplex EVO 192. Ústředna bude instalována do prostoru místnosti č. 1.12, ve které bude zařízeno pracoviště knihovnice. Prostor bude dále vybaven a užíván jako klubovna a studovna. V provozní době knihovny bude tato místnost pod trvalým dohledem knihovnice. Ústředna bude instalována na stěnu vpravo v pohledu od vstupních dveří. V místě instalace ústředny budou na stěnu umístěny rovněž

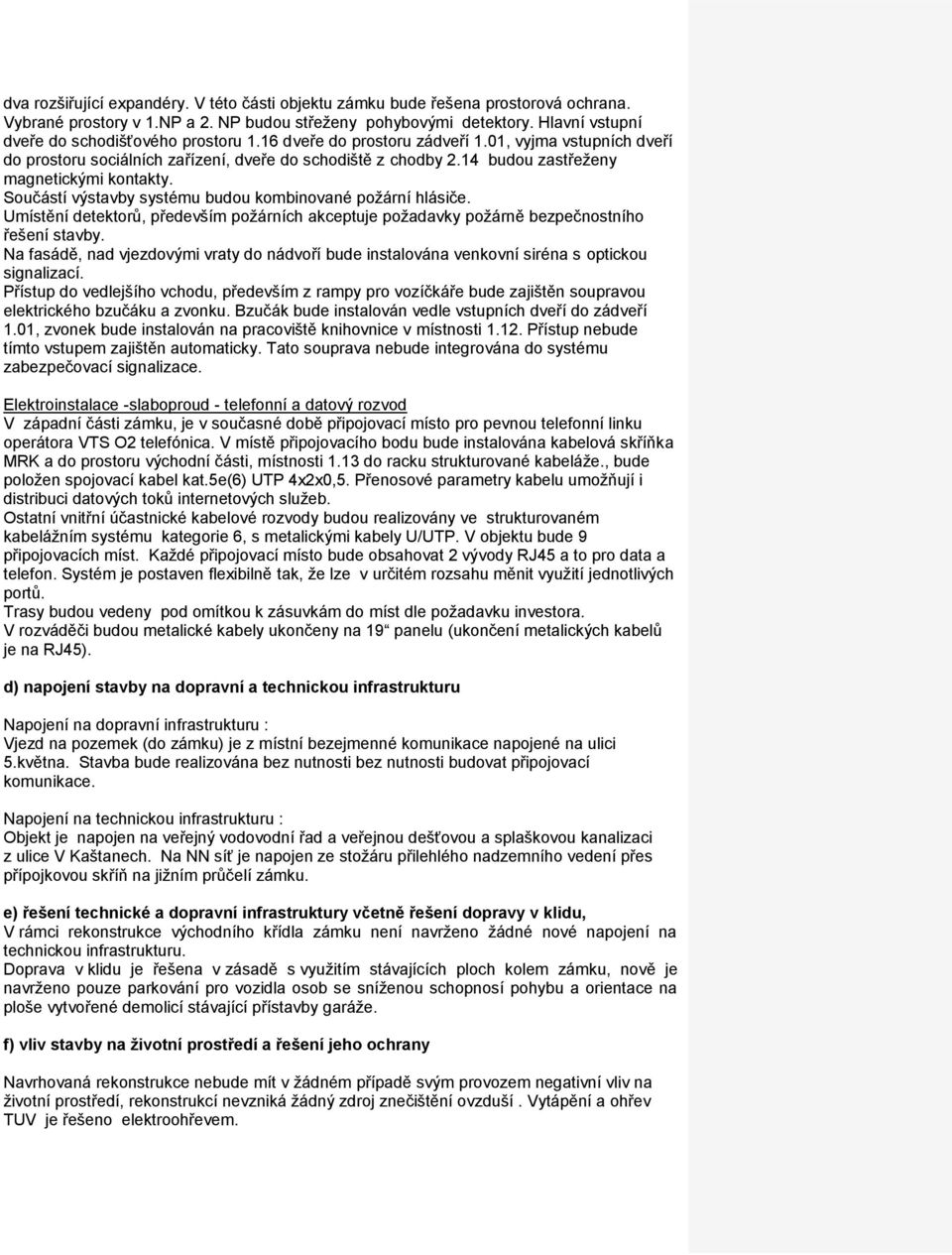

11 dva rozšiřující expandéry. V této části objektu zámku bude řešena prostorová ochrana. Vybrané prostory v 1.NP a 2. NP budou střeženy pohybovými detektory. Hlavní vstupní dveře do schodišťového prostoru 1.16 dveře do prostoru zádveří 1.01, vyjma vstupních dveří do prostoru sociálních zařízení, dveře do schodiště z chodby 2.14 budou zastřeženy magnetickými kontakty. Součástí výstavby systému budou kombinované požární hlásiče. Umístění detektorů, především požárních akceptuje požadavky požárně bezpečnostního řešení stavby. Na fasádě, nad vjezdovými vraty do nádvoří bude instalována venkovní siréna s optickou signalizací. Přístup do vedlejšího vchodu, především z rampy pro vozíčkáře bude zajištěn soupravou elektrického bzučáku a zvonku. Bzučák bude instalován vedle vstupních dveří do zádveří 1.01, zvonek bude instalován na pracoviště knihovnice v místnosti Přístup nebude tímto vstupem zajištěn automaticky. Tato souprava nebude integrována do systému zabezpečovací signalizace. Elektroinstalace -slaboproud - telefonní a datový rozvod V západní části zámku, je v současné době připojovací místo pro pevnou telefonní linku operátora VTS O2 telefónica. V místě připojovacího bodu bude instalována kabelová skříňka MRK a do prostoru východní části, místnosti 1.13 do racku strukturované kabeláže., bude položen spojovací kabel kat.5e(6) UTP 4x2x0,5. Přenosové parametry kabelu umožňují i distribuci datových toků internetových služeb. Ostatní vnitřní účastnické kabelové rozvody budou realizovány ve strukturovaném kabelážním systému kategorie 6, s metalickými kabely U/UTP. V objektu bude 9 připojovacích míst. Každé připojovací místo bude obsahovat 2 vývody RJ45 a to pro data a telefon. Systém je postaven flexibilně tak, že lze v určitém rozsahu měnit využití jednotlivých portů. Trasy budou vedeny pod omítkou k zásuvkám do míst dle požadavku investora. V rozváděči budou metalické kabely ukončeny na 19 panelu (ukončení metalických kabelů je na RJ45). d) napojení stavby na dopravní a technickou infrastrukturu Napojení na dopravní infrastrukturu : Vjezd na pozemek (do zámku) je z místní bezejmenné komunikace napojené na ulici 5.května. Stavba bude realizována bez nutnosti bez nutnosti budovat připojovací komunikace. Napojení na technickou infrastrukturu : Objekt je napojen na veřejný vodovodní řad a veřejnou dešťovou a splaškovou kanalizaci z ulice V Kaštanech. Na NN síť je napojen ze stožáru přilehlého nadzemního vedení přes přípojkovou skříň na jižním průčelí zámku. e) řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, V rámci rekonstrukce východního křídla zámku není navrženo žádné nové napojení na technickou infrastrukturu. Doprava v klidu je řešena v zásadě s využitím stávajících ploch kolem zámku, nově je navrženo pouze parkování pro vozidla osob se sníženou schopnosí pohybu a orientace na ploše vytvořené demolicí stávající přístavby garáže. f) vliv stavby na životní prostředí a řešení jeho ochrany Navrhovaná rekonstrukce nebude mít v žádném případě svým provozem negativní vliv na životní prostředí, rekonstrukcí nevzniká žádný zdroj znečištění ovzduší. Vytápění a ohřev TUV je řešeno elektroohřevem.

12 g) řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Zámek až po nádvoří je bezbariérově přístupný a navazuje na místní komunikace. V rámci rekonstrukce východního křídla bude bezbariérový přístup zajištěn do přízemí, a to osazením vertikální zdvižné plošiny pro osoby pohybující se na invalidním vozíku. h) průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace V průběhu zpracování dokumentace byly provedeny následující průzkumy a byly použity následující podklady: Stavebně historický průzkum (zpracoval Spojprojekt Praha a.s., / 2011) Dokumentace stávajícího stavu zámku ( zpracoval PRINS, 11/1972) fotodokumentace lokality zaměření stávajících objektů ověření stávajících inženýrských sítí Výsledky zejména stavebně historického průzkumu byly zohledněny při návrhu rozsahu rekonstrukce a volbě materiálů. Před vlastním zahájením rekonstrukce je nutno provést podrobný stavebně technický průzkum, zaměřený zejména na zjištění technického stavu dřevěných konstrukcí krovu a trámového stropu 2.NP vč. podbití. V době zpracování této dokumentace nebyly výsledky předchozího průzkumu k dispozici, nicméně s ohledem na skutečnost, že prostory zámku nejsou trvale využívány a konstrukce střechy je nedokončená a může tedy i v současné době docházet k degradaci dřevěných konstrukcí, je nutno průzkum aktualizovat a jeho výsledky případně zohlednit při vlastním provádění rekonstrukce. i) údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Jako podklad bylo použito zaměření stávajícího stavu zámku ( zpracoval PRINS, 11/1972) doplněného o vlastní doměření projektantem. Výškový systém je Bpv, souřadnicový systém místní. j) členění stavby na jednotlivé stavební a inženýrské objekty SO 101 SO SO SO SO SO SO SO SO SO 102 SO 103 Rekonstrukce zámku Stavební část Statika Požárně bezpečnostní řešení Vytápění Zdravotní technika vodovod, kanalizace Vzduchotechnika Elektroinstalace - silnoproud Elektroinstalace - slaboproud Demolice garáže Parkovací plocha pro vozidla imobilních osob

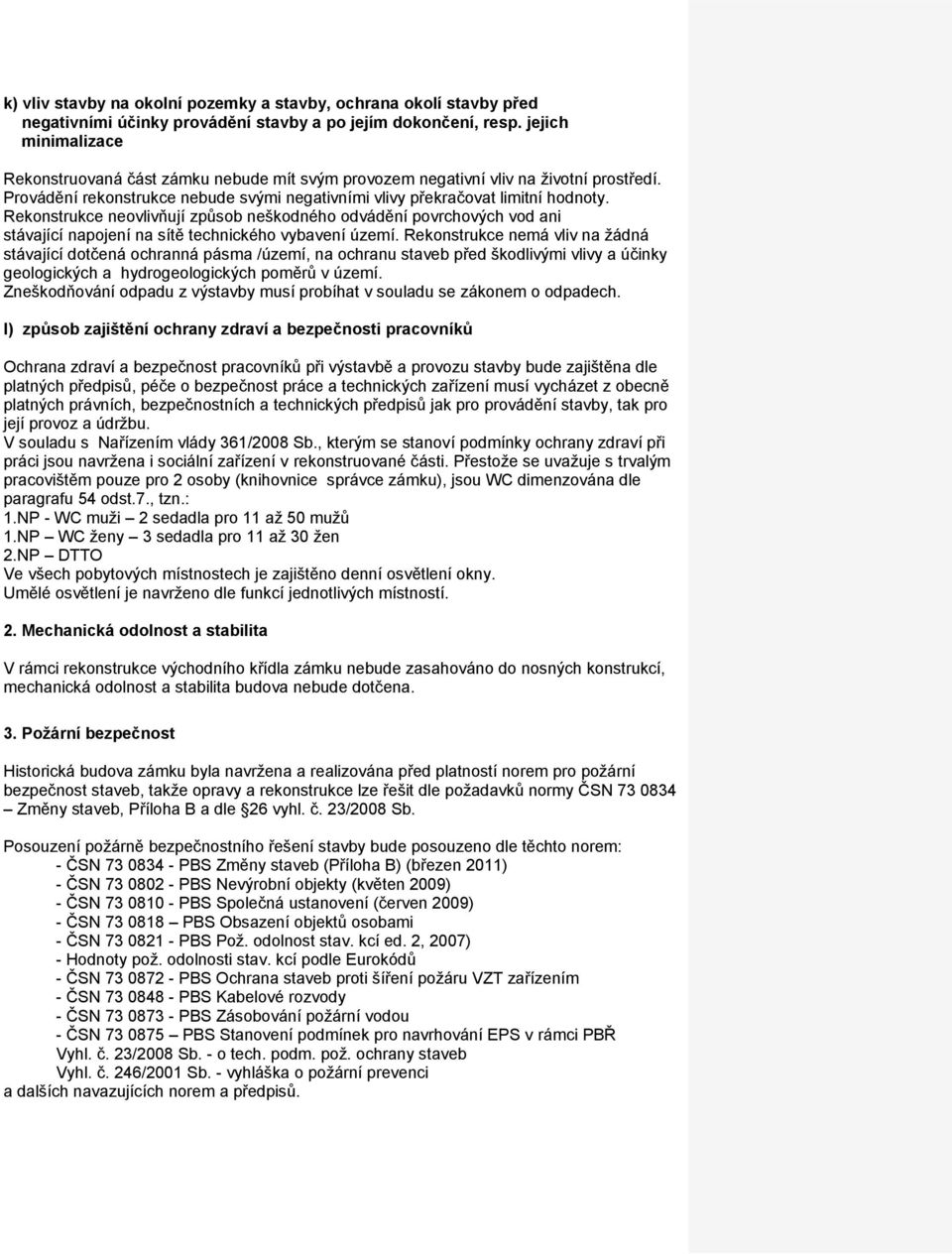

13 k) vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace Rekonstruovaná část zámku nebude mít svým provozem negativní vliv na životní prostředí. Provádění rekonstrukce nebude svými negativními vlivy překračovat limitní hodnoty. Rekonstrukce neovlivňují způsob neškodného odvádění povrchových vod ani stávající napojení na sítě technického vybavení území. Rekonstrukce nemá vliv na žádná stávající dotčená ochranná pásma /území, na ochranu staveb před škodlivými vlivy a účinky geologických a hydrogeologických poměrů v území. Zneškodňování odpadu z výstavby musí probíhat v souladu se zákonem o odpadech. l) způsob zajištění ochrany zdraví a bezpečnosti pracovníků Ochrana zdraví a bezpečnost pracovníků při výstavbě a provozu stavby bude zajištěna dle platných předpisů, péče o bezpečnost práce a technických zařízení musí vycházet z obecně platných právních, bezpečnostních a technických předpisů jak pro provádění stavby, tak pro její provoz a údržbu. V souladu s Nařízením vlády 361/2008 Sb., kterým se stanoví podmínky ochrany zdraví při práci jsou navržena i sociální zařízení v rekonstruované části. Přestože se uvažuje s trvalým pracovištěm pouze pro 2 osoby (knihovnice správce zámku), jsou WC dimenzována dle paragrafu 54 odst.7., tzn.: 1.NP - WC muži 2 sedadla pro 11 až 50 mužů 1.NP WC ženy 3 sedadla pro 11 až 30 žen 2.NP DTTO Ve všech pobytových místnostech je zajištěno denní osvětlení okny. Umělé osvětlení je navrženo dle funkcí jednotlivých místností. 2. Mechanická odolnost a stabilita V rámci rekonstrukce východního křídla zámku nebude zasahováno do nosných konstrukcí, mechanická odolnost a stabilita budova nebude dotčena. 3. Požární bezpečnost Historická budova zámku byla navržena a realizována před platností norem pro požární bezpečnost staveb, takže opravy a rekonstrukce lze řešit dle požadavků normy ČSN Změny staveb, Příloha B a dle 26 vyhl. č. 23/2008 Sb. Posouzení požárně bezpečnostního řešení stavby bude posouzeno dle těchto norem: - ČSN PBS Změny staveb (Příloha B) (březen 2011) - ČSN PBS Nevýrobní objekty (květen 2009) - ČSN PBS Společná ustanovení (červen 2009) - ČSN PBS Obsazení objektů osobami - ČSN PBS Pož. odolnost stav. kcí ed. 2, 2007) - Hodnoty pož. odolnosti stav. kcí podle Eurokódů - ČSN PBS Ochrana staveb proti šíření požáru VZT zařízením - ČSN PBS Kabelové rozvody - ČSN PBS Zásobování požární vodou - ČSN PBS Stanovení podmínek pro navrhování EPS v rámci PBŘ Vyhl. č. 23/2008 Sb. - o tech. podm. pož. ochrany staveb Vyhl. č. 246/2001 Sb. - vyhláška o požární prevenci a dalších navazujících norem a předpisů.

14 Požární charakteristika rekonstruovaného východního křídla: - počet nadzemních podlaží: 3 (včetně podkroví) - počet podzemních podlaží: 1 - celkový počet užitných podlaží: 4 (3 NP+ 1PP) - požární výška "h" nadzemní části: cca 8,95 m (předpoklad užitného podkroví) - nosné konstrukce: svislé - DP1 vodorovné DP1 (1. PP až 2. PP) a DP2 (3. NP) střecha DP3 Všeobecně se nepředpokládají žádné zásahy do nosného konstrukčního systému objektu. Dojde k drobným změnám dispozice a ke zvýšení počtu evakuovaných osob. Zatřídění změny stavby Historický objekt původního zámku Králův Dvůr bude upraven pro veřejné využití. V rámci této akce budou upraveny stávající prostory za účelem užívání jako knihovna se studovnou a čítárnou, a společenské prostory (klubovna, společenská místnost). Charakter rekonstrukce vyvolává změnu užívání prostor ve smyslu ČSN čl. 3.2, takže se jedná o změnu stavby zatříděnou do skupiny II s uplatněním specifických požadavků požární bezpečnosti. Dle ČSN , Přílohy B čl. 3.4 a dle 26 vyhl. č. 23/2008 Sb. musí být u změn staveb skupiny II kulturních památek navrženy alespoň hlásiče požáru s elektrickým zabezpečovacím systémem (EZS). 4. Hygiena, ochrana zdraví a životního prostředí Ochrana zdraví při provozu objektu je zajištěna navrženými parametry a dodržením předpisů a norem. 5. Bezpečnost při užívání Při provozu objektu musí uživatel mimo jiné zajistit splnění ustanovení zejména pro provoz, údržbu a opravu stavebních konstrukcí, technických a technologických zařízení a musí objekty udržovat v odpovídajícím funkčním stavu. 6. Ochrana proti hluku Ochrana proti hluku z okolí v době provozu není v rámci této rekonstrukce řešena. 7. Úspora energie a ochrana tepla Vzhledem k tomu, že se jedná o rekonstrukci v zásadě vnitřních prostor stávajícího památkově chráněného objektu, není energetická náročnost budovy posuzována. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Zámek až po nádvoří je bezbariérově přístupný a navazuje na místní komunikace. V navrhovaném objektu se počítá s bezbariérovým řešením pro osoby se sníženou schopností pohybu v celém rozsahu rekonstruované části přízemí.

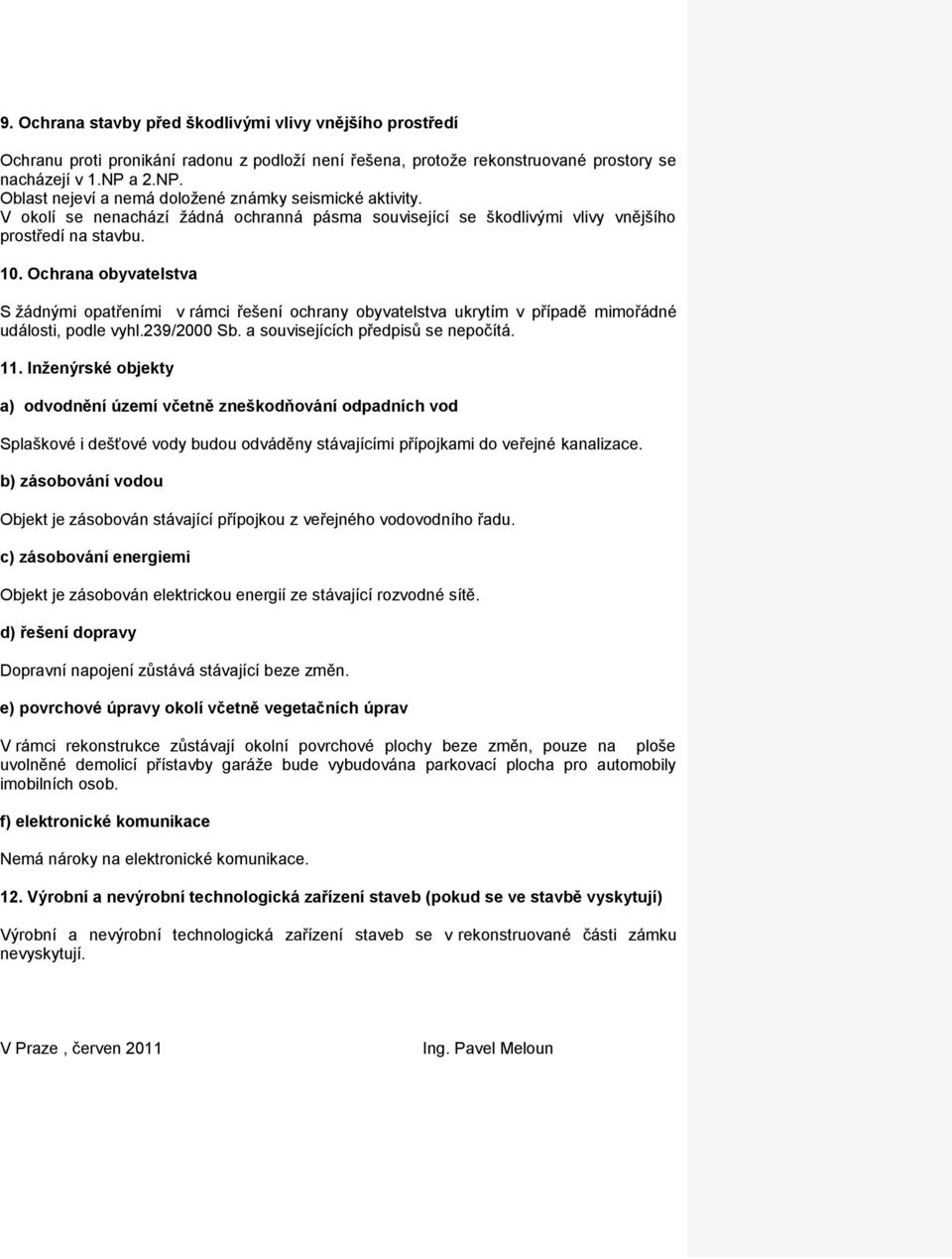

15 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Ochranu proti pronikání radonu z podloží není řešena, protože rekonstruované prostory se nacházejí v 1.NP a 2.NP. Oblast nejeví a nemá doložené známky seismické aktivity. V okolí se nenachází žádná ochranná pásma související se škodlivými vlivy vnějšího prostředí na stavbu. 10. Ochrana obyvatelstva S žádnými opatřeními v rámci řešení ochrany obyvatelstva ukrytím v případě mimořádné události, podle vyhl.239/2000 Sb. a souvisejících předpisů se nepočítá. 11. Inženýrské objekty a) odvodnění území včetně zneškodňování odpadních vod Splaškové i dešťové vody budou odváděny stávajícími přípojkami do veřejné kanalizace. b) zásobování vodou Objekt je zásobován stávající přípojkou z veřejného vodovodního řadu. c) zásobování energiemi Objekt je zásobován elektrickou energií ze stávající rozvodné sítě. d) řešení dopravy Dopravní napojení zůstává stávající beze změn. e) povrchové úpravy okolí včetně vegetačních úprav V rámci rekonstrukce zůstávají okolní povrchové plochy beze změn, pouze na ploše uvolněné demolicí přístavby garáže bude vybudována parkovací plocha pro automobily imobilních osob. f) elektronické komunikace Nemá nároky na elektronické komunikace. 12. Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) Výrobní a nevýrobní technologická zařízení staveb se v rekonstruované části zámku nevyskytují. V Praze, červen 2011 Ing. Pavel Meloun
