1 Přehled produktů Dafoss Drives pro vaše aplikace Kvalití produkty, které splňují vaše potřeby a přizpůsobí se jakékoli aplikaci drives.dafoss.cz

2 Obsah Produkty VLT Nízkoapěťové frekvečí měiče... 5 Frekvečí měiče pro plý výkoový rozsah a specializovaé frekvečí měiče... 6 Volitelé doplňky... 8 Decetrálí řešeí Softstartéry Software Produkty VACON Nízkoapěťové frekvečí měiče Frekvečí měiče pro plý výkoový rozsah a specializovaé frekvečí měiče Decetrálí řešeí Software Komuikačí možosti Vítejte Tato legeda ozačuje komuikačí rozhraí a fukce protokolu fieldbus specifické pro jedotlivé produkty. Podrobější iformace alezete v brožurách k jedotlivým produktům. Itegrovaé BAC ASi META TCP BIP BACet (MSTP) AS iterface Metasys N2 Modbus RTU Modbus TCP BACet/IP Zvláští příslušeství PB PN PL DN CAN AKD LON BAC TCP EIP ECAT PROFIBUS DP V1 PROFINET Powerlik DeviceNet CANope LONworks for AKD LONworks BACet (MSTP) Modbus TCP EtherNet/IP EtherCAT DCP DCP 3/4 DSP CANope DSP 417 BIP ASi BACet/IP AS iterface Společosti Dafoss a Vaco se spojily, aby vám v oblasti frekvečích měičů abídly více. Po spojeí se Dafoss Drives stává ejvětším světovým ezávislým výrobcem a dodavatelem frekvečích měičů a abízí kompletí sortimet produktů pro libovolé aplikace. Ať potřebujete cokoli, vždy dostaete te správý frekvečí měič hodící se pro vaši aplikaci. Většia řad frekvečích měičů uvedeých v tomto přehledu je k dispozici s itegrovaými DC tlumivkami vyšších harmoických, splňuje požadavky EMC a earušuje tak ai své okolí ai apájecí síť. Dostupost frekvečích měičů se v růzých regioech může lišit. Podrobější iformace alezete v brožurách a ávodech k jedotlivým produktům, které jsou k dispozici a strákách drives.dafoss.cz. 2 Dafoss Drives DKDD.PB.416.A6.48

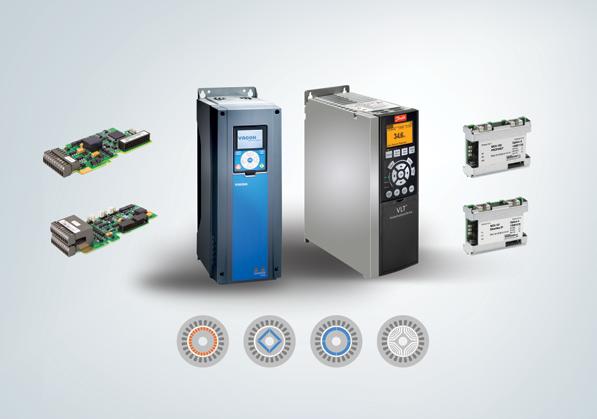

3 Skutečá ezávislost Systémová ezávislost Při optimalizaci účiosti systému hrají správé kompoety zásadí roli. Dafoss Drives vám abízí vhodý frekvečí měič, který plě vyhoví vašim specifickým potřebám. Vždy vám bude dodá te ejflexibilější měič začky VLT či VACON, který je připrave: vyhovět speciálím požadavkům vaší aplikace podávat špičkový výko optimalizovat účiost V případě, že máte možost svobodě si vybrat ejvhodější kompoety pro váš systém, můžete očekávat úspory eergie až ve výši 60 %. Nezávislost a typu motoru S rostoucími požadavky a účiost motorů emohou již tradičí idukčí motory vyhovět ve všech aplikacích. Z tohoto důvodu vzikají ové techologie, které zvyšují účiost při plém, i při částečém zátížeí motoru. Nové techologie, mezi ěž patří motory s permaetími magety či sychroí reluktačí motory, s sebou však přiášejí i speciálí ároky a řídicí algoritmy pro frekvečí měič. Měiče VLT i VACON mají zabudovaé fukce pro řízeí libovolého motoru, který vaše aplikace vyžaduje. Současě s tím Vám přiáší optimálí účiost. Díky tomu jste schopi dosáhout požadovaého výkou vašeho systému kdykoliv potřebujete. Nezávislost a výběru komuikačí sběrice Dalším důležitým aspektem u systému je schopost jeho prvků komuikovat prostředictvím stadardích rozhraí, jako je PROFINET ebo EtherNet/IP v průmyslovém odvětví a BACet/IP v automatizaci budov. Bez ohledu a aplikace ebo preferovaý komuikačí protokol, obě začky frekvečích měičů VLT i VACON abízí široký výběr komuikačích protokolů, což přiáší beefit v podobě jedoduché itegrace měiče do vybraého systému. Řídicí systém dosahuje optimálí účiosti při současém sížeí ákladů a zaškoleí, uvedeí do provozu a údržbu. Dafoss Drives DKDD.PB.416.A6.48 3

4 Dafoss ecosmart TM MyDrive Portfolio Vše a dosah ruky Dafoss ecosmart TM Teto olie ástroj umožňuje sado určit třídy IE a IES podle ormy EN pro samostaté frekvečí měiče VLT a VACON a pro kombiaci měiče s motorem. Dafoss ecosmart používá údaje z typového štítku k výpočtu účiosti a vygeeruje zprávu ve formátu PDF. MyDrive Portfolio Aplikace MyDrive Portfolio poskytuje přehled celého portfolia frekvečích měičů Dafoss. Aplikaci můžete využít k vyhledáí iformací ke kokrétímu produktu ebo k alezeí podrobých materiálů týkajících se specifikého průmyslu a pro ěj vhodých produktů. Najdete zde i odkazy a případové studie, videa, brožury a mauály, které si můžete prostředictvím aplikace také stáhout do vašeho mobilího zařízeí ebo komukoliv poslat em. Dafoss ecosmart TM app: MyDrive Portfolio app: Více o Dafoss ecosmart TM a: 4 Dafoss Drives DKDD.PB.416.A6.48

5 Nízkoapěťové frekvečí měiče VLT Micro Drive FC 51 VLT Midi Drive FC 280 VLT Micro Drive FC 51 Nejmeší měiče řady VLT Micro Drive FC 51 jsou zvláště vhodé pro motáž těsě vedle sebe s vysokou hustotou itegrace. Navzdory svým kompaktím rozměrům si zachovávají typické vlastosti frekvečích měičů Dafoss. Kompaktí rozměry VLT Micro Drive je až o 40 % meší ež ostatí frekvečí měiče se srovatelým výkoem a itegrovaými fukcemi. Ochraa elektroiky Aby byla zajištěa dlouhá provozí životost, chladicí vzduch eproudí přímo přes výkoovou elektroiku. 1 x V... 0,18-2,2 kw 3 x V... 0,25-3,7 kw 3 x V... 0,37-22 kw VLT Midi Drive FC 280 VLT Midi Drive FC 280 poskytuje flexibilí a účié řízeí motoru pro použití v širokém spektru aplikací v oblasti automatizace a výroby strojů. Flexibilí. Komuikativí. Teto měič středího výkou je vhodý pro růzorodé průmyslové aplikace, eje díky itegrovaým prvkům pro bezpečost, ale také díky flexibilí výbavě komuikačí sběricí. Díky itegrovaým prvkům, jako apř. DC tlumivkám, RFI filtrům, kaálům Safe Torque Off (STO) a brzdým střídačům, je možé efektivě sížit áklady a ároky a prostor. Sadá dodatečá motáž VLT Midi Drive je kompatibilí s frekvečím měičem VLT Jeho vější rozměry, koektory, délky kabelů a software pro astaveí umožňují sadou dodatečou istalaci ve stávajícím závodě ebo strojím zařízeí. Sadá istalace i použití Port USB umožňuje sado a rychle se připojit k počítači. Volitelý doplěk VLT Memory Module MCM 102 umožňuje rychlou implemetaci továrích astaveí a přeos astaveí během dodatečé istalace. 1 x V... 0,37-2,2 kw 3 x V... 0,37-3,7 kw 3 x V... 0,37-22 kw PB PN CAN EIP Dafoss Drives DKDD.PB.416.A6.48 5

6 Frekvečí měiče pro plý výkoový rozsah a specializovaé frekvečí měiče VLT Lift Drive LD 302 VLT Refrigeratio Drive FC 103 VLT Lift Drive LD 302 Měič VLT Lift Drive je vhodý pro trakčí i hydraulické výtahy a pracuje v systémech s otevřeou i uzavřeou smyčkou. Bezproblémový, tichý a bezpečý Absolutí bezpečost je stadardí u všech řešeí s frekvečími měiči VLT a komfort je aší ejvyšší prioritou. Díky vysokému spíacímu kmitočtu, optimálě řízeému iterímu chladicímu vetilátoru a abseci stykačů motoru zajišťuje měič VLT Lift Drive tichý a spolehlivý chod. Pracuje bez stykačů motoru Itegrovaá fukce bezpečého zastaveí splňuje bezpečostí stadardy kovečí dvoustykačové verze pro výtahy. Tato patetovaá fukce otevírá ové příležitosti, zvláště pro výtahy bez strojovy. Pracuje s libovolým obvyklým typem ebo začkou motoru Bez ohledu a typ ebo začku motoru usadňuje statické automatické přizpůsobeí k motoru (AMA) uvedeí do provozu, aiž by bylo uté odstrait laa z trakčích laovic. VLT Refrigeratio Drive FC 103 Speciálě urče pro řízeí kompresorů, čerpadel a vetilátorů s cílem dosažeí výzamých úspor eergie v chladicích zařízeích a současém prodloužeí životosti kompoet. Zvýšeí COP (Coefficiet of performace koeficiet výkou) Iteligetí astaveí výkou zvyšuje stabilitu systému a optimalizuje objemovou účiost výparíku, kompresoru a celého chladicího systému. Chladicí termiologie Použití termiologie z oblasti chlazeí umožňuje rychlou a sadou kofiguraci. Frekvečí měič jako stadard Kombiace otáčkově řízeých a síťově ovládaých kompresorů umožňuje avržeí eergeticky účiých systémů s ízkou mírou opotřebeí. 3 x V... 1,1-45 kw 3 x V... 1,1-710 kw 3 x V... 1,1-7,5 kw 3 x V kw V kw DCP DSP META AKD PB PN 6 Dafoss Drives DKDD.PB.416.A6.48

7 VLT AutomatioDrive FC 302, VLT AQUA Drive FC 202 a VLT HVAC Drive FC 102 VLT AutomatioDrive FC 302 VLT AutomatioDrive FC 302 je modulárí frekvečí měič, avržeý tak, aby odpovídal všem požadavkům moderí automatizace, se sadou kofigurací a širokým výkoovým rozsahem. Bezpečost tam, kde je potřeba VLT AutomatioDrive FC 302 je stadardě vybave fukcí Safe Torque Off. K dispozici jsou sado kofigurovatelé volitelé doplňky: SS1, SLS, SMS a SSM. Itegrated Motio Cotroller Software Itegrated Motio Cotroller umožňuje měiči VLT AutomatioDrive FC 302 regulovat asychroí motory a motory s permaetím magetem v aplikacích polohováí a sychroizace, s ekodéry ebo bez ich. Tlumeí vyšších harmoických Variaty aktivích filtrů sižují vyšší harmoické v ejlepším případě pod 3 % a 12-ti pulzích měiče poskytují výrazou, ceově dostupou a účiou redukci vyšších harmoických ve všech aplikacích, kde je třeba brát zřetel a vyšší harmoické. 3 x V...0,25-37 kw 3 x V...0, kw 3 x V... 0,75-75 kw 3 x V...1, kw Low harmoic drive 3 x V kw 12-ti pulzích měičů 3 x V kw 3 x V kw VLT AQUA Drive FC 202 Měič VLT AQUA Drive FC 202 umí regulovat a řídit všechy typy čerpadel. Kromě široce rozšířeých odstředivých čerpadel (kvadratický momet) je VLT AQUA Drive FC 202 ideálí pro objemová dmychadla ebo excetrická axiálí čerpadla (kostatí momet). Zaměřeí a oblast vodáreství a zpracováí odpadích vod Speciálí fukce, jako moitorováí prasklého potrubí, ochraa proti chodu a sucho a kompezace průtoku, chráí a podporují aplikace s čerpadly ezávisle a techologii motoru. Stadardí regulátor kaskády Regulátor kaskády připojuje ebo odpojuje čerpadla dle potřeby a specifických limitů. Také umožňuje provoz adřízeý/ podřízeý. Prostředictvím volitelého doplňku jsou dostupé rozšířeé fukce. 1 x V...1,1-22 kw 1 x V... 7,5-37 kw 3 x V... 0,25-45 kw 3 x V...0, kw 3 x V...0,75-90 kw 3 x V...1, kw Low harmoic drive 3 x V kw 12-ti pulzích měičů 3 x V kw 3 x V kw VLT HVAC Drive FC 102 Ideálí volba pro aplikace s čerpadly a vetilátory v moderích budovách. Frekvečí měič abízí maximálí flexibilitu z hlediska istalace, připojeí ke sběrici a řídicí iteligece. HVAC Iside Frekvečí měič VLT HVAC Drive FC 102 je speciálě urče pro automatizaci budov s iteligetími fukcemi HVAC. Optimálí EMC Stadardí itegrovaé tlumivky a vysoce kvalití RFI filtry zajišťují trvalý provoz bez rušeí. EC+ Iteligetí pricip řízeí VVC+ umožňuje použití motorů s permaetím magetem ebo sychroích motorů s účiostí rovoceou či lepší ež techologie EC. 3 x V... 1,1-45 kw 3 x V...1, kw 3 x V...1,1-90 kw 3 x V...1, kw Low harmoic drive 3 x V kw 12-ti pulzích měičů 3 x V kw 3 x V kw DN CAN PB TCP EIP ECAT PN PL PN DN PB TCP EIP META BAC DN LON BAC TCP EIP PB PN BIP Dafoss Drives DKDD.PB.416.A6.48 7

8 Volitelé doplňky VLT Advaced Active Filter AAF VLT Advaced Harmoic Filter AHF 005/010 VLT Advaced Active Filter AAF Techologie aktivích filtrů je tím epokročilejším přístupem ke sižováí harmoických. Rychlá detekce proudu a procesorem řízeá ijektáž proudu v protifázi sižují celkové harmoické zkresleí a méě ež 3 % THDi. Vysoká účiost Aktiví filtry pracují s daleko meším možstvím proudu a při vyšší účiosti ež srovatelé sériové či pasiví metody. Dimezováí přizpůsobeé idividuálímu spektru harmoických šetří další áklady. Flexibilí Aktiví filtry podporují cetrálí, samostaté i skupiové rozložeí V...190/250/310/400 A * Dodatečá rozpětí jmeovitého výkou a apětí jsou k dispozici a dotaz. VLT Advaced Harmoic Filter AHF 005 a AHF 010 Filtry harmoických kmitočtů s doplňkovými fukcemi speciálě přizpůsobeými pro použití s frekvečími měiči VLT. Při připojeí před frekvečí měič sižuje filtr celkové proudové zkresleí dodávaé zpět do systému o 5 ebo 10 %. Kompaktí rozměry Malý, kompaktí kryt se dokoale vejde do rozvaděče. Dodatečá istalace Filtr lze jedoduše použít pro dodatečou motáž do stávajících istalací. Flexibilí Jede modul filtru lze použít pro ěkolik paralelě zapojeých frekvečích měičů. 3 x V A* 3 x V A * Dosáhěte vyššího jmeovitého výkou prostředictvím paralelího zapojeí. Pro více iformací ahléděte do příručky projektata pro AHF 005 ebo AHF 010. * 8 Dafoss Drives DKDD.PB.416.A6.48

9 VLT Siusové filtry Filtry VLT du/dt VLT Soufázový filtr VLT Siusové filtry VLT Siusové filtry vyrovávají výstupí apětí frekvečího měiče VLT a sižují amáháí izolace motoru a ložiskové proudy a také hluk geerovaý v motoru. Pro důležité motory Použijte filtr zejméa u starších motorů ebo tam, kde eí dostatečá mezifázová izolace. Dlouhé motorové kabely Umožňuje použití kabelů motoru o délce 500 m a více se siusovým filtrem 3 x V... 2,5-880 A* * pro vyšší hodoty jmeovitého výkou zkombiujte více modulů Filtry VLT du/dt Filtry VLT du/dt sižují rychlost růstu apětí a svorkách motoru a chráí starou ebo slabou izolaci motoru proti porušeí. To je zvláště důležité u krátkých kabelů motoru. Dodatečá istalace Dodatečá istalace ve starších systémech ebo motorech je sadá. Kompaktí rozměry Filtry jsou meší, lehčí a dostupější ež siusové filtry. 3 x V A* * pro vyšší hodoty jmeovitého výkou zkombiujte více modulů VLT Soufázový filtr Vysokofrekvečí soufázové filtry sižují elmg. rušeí a chráí proti ložiskovým proudům. Široké pokrytí Pouhých 5 velikostí pokrývá rozsah až do 480 A. Možosti kombiováí Filtry lze kombiovat s jiými výstupími filtry. 3 x V A Dafoss Drives DKDD.PB.416.A6.48 9

10 Decetrálí řešeí VLT Decetral Drive FCD 302 VLT Decetral Drive FCD 300 VLT Decetral Drive FCD 302 Toto robustí decetrálí řešeí abízí vysoký stupeň flexibility a fukčosti. Lze jej amotovat do blízkosti motoru a je ideálí pro áročé aplikace. Kocepce jedié jedotky Všechy požadovaé moduly a dostupé volitelé doplňky jsou zabudováy pod kryt měiče. Miimalizace istalačích ákladů Meší počet exterích kompoet a koektorů zkracuje dobu istalace, kompletace a údržby. Hygieická kostrukce a certifikace Decetrálí poho FCD 302 VLT splňuje požadavky a sadé čištěí a hygieický desig. 3 x V... 0,37-3,0 kw VLT Decetral Drive FCD 300 Teto frekvečí měič lze amotovat do blízkosti motoru ebo přímo a motor. Tím se sižuje potřeba cetrálích zařízeí a ušetří se spíací zařízeí a místo v rozvaděčích. Plug-ad-drive Istalace a výměa spočívá pouze v zapojeí ebo výměě elektroické sekce. Flexibilí istalace Řada VLT Decetral Drive FCD 300 usadňuje istalaci apájeí prostředictvím itegrovaých T-rozdělovačů. Servisí spíač Volitelý, uzamykatelý servisí spíač umožňuje odpojeí frekvečího měiče a motoru během servisu. 3 x V... 0,37-3,3 kw ASi PN EIP PB PL ECAT PB DN IP 00 IP20 IP21/Typ 1 10 Dafoss Drives DKDD.PB.416.A6.48

11 VLT DriveMotor FCP 106 VLT DriveMotor FCM 106 VLT DriveMotor FCM 300 VLT DriveMotor FCP 106 Aby byla zajištěa plá flexibilita volby motoru, desigu systému a eergetické účiosti, zvolte si vlastí motor s permaetím magetem ebo idukčí motor a připojte samostatou jedotku VLT DriveMotor FCP 106. Sadá istalace Istalace je jedoduchá díky itegrovaému chladicímu systému a idividuálě přizpůsobitelé desce adaptéru pro motor. Vysoký výko Samostatý měič VLT DriveMotor FCP 106 poskytuje vysokou úroveň flexibility a stability a eergeticky úsporý provoz, protože měič automaticky astaví optimálí parametry pro připojeý motor. 3 x V...0,55-7,5 kw VLT DriveMotor FCM 106 Plě itegrovaá sestava motoru a frekvečího měiče, která se dodává s motorem IE4 s permaetím magetem, ebo s idukčím motorem IE2. Sížeí ákladů a složitosti Kompaktí kostrukce sižuje áklady a istalaci a složitost systému. Náklady se dále sižují díky tomu, že ejsou zapotřebí rozvaděče, další chlazeí a dlouhé motorové kabely. Alterativa IE3 Evropské ařízeí 640/2009 defiuje motory IE2 s frekvečím měičem jako alterativu motorů IE3. 3 x V...0,55-7,5 kw VLT DriveMotor FCM 300 Tato jedotka je tvořea motorem s frekvečím měičem VLT a je ideálím řešeím pro jedoduché řídicí aplikace. Neí vyšší ež stadardí svorkovice motoru a eí širší ai delší ež motor. Neí potřeba rozvaděč Protože je frekvečí měič amotová přímo a motor, eí potřeba rozvaděč. Alterativa IE3 Evropské ařízeí 640/2009 defiuje motory IE2 s frekvečím měičem jako alterativu motorů IE3. 3 x V...0,55-7,5 kw BAC PB BAC PB PB IP54/UL Typ 3R IP55/Typ 12 IP66/Typ 4X IP54/UL Typ 3R IP55/Typ 12 IP66/Typ 4X Dafoss Drives DKDD.PB.416.A

12 VLT OeGearDrive VLT Itegrated Servo Drive ISD 410 System VLT Itegrated Servo Drive ISD 510 VLT OeGearDrive Vysoce účiá kombiace motoru s permaetími magety a optimalizovaého kuželového ozubeí apájeá cetrálím ebo decetrálím frekvečím měičem VLT, výrazě přispívá ke sížeí provozích ákladů a ákladů a údržbu. Dlouhé servisí itervaly VLT OeGearDrive pracující při částečém zatížeí vyžaduje výměu oleje až po hodiách provozu. Méě variat Pouze s jedím typem motoru a třemi dostupými převodovými poměry pokrývá teto kocept všechy obvyklé verze dopravíkových pohoů. Verze Hygieic Může se s důvěrou používat v mokrém prostředí včetě oblastí sterilí a čisté výroby. 3 x V...0,75-3,0 kw VLT Itegrated Servo Drive ISD 410 System Decetrálí kompaktí frekvečí měič založeý a sychroím servomotoru, který je úsporý, přesý a sado se istaluje. Měič je ideálí pro aplikace, které vyžadují vysokou flexibilitu a dyamiku. Geerátor trajektorie/pláovač křivky 0 Vačky lze ovládat přímo prostředictvím itegrovaého regulátoru pohybu v místím řízeí ISD 410. Hybridí kabel Napájeí a komuikace se sběricí CAN probíhá prostředictvím jediého kabelu. Systém Ope master Programováí je založeo a ormě IEC V DC... jme. 1,7-2,1 Nm /max Nm VLT Itegrated Servo Drive ISD 510 Teto servo poho je ideálí pro áročé aplikace, které se vyskytují převážě v potraviářském, ápojovém, farmaceutickém a balicím průmyslu. Jedoduchá a rychlá istalace Istalace servopohou je velmi rychlá a jedoduchá s připraveými hybridími kabely s možostí prosmyčkováí v zapojeí. Servopoho je schope pracovat s VLT Servo Access Box (SAB), cetrálí rozvodou apájecí sítí, moduly pro decetrálí řešeí a kabelovou ifrastrukturou. Vysoce flexibilí Decetrálí pohybové sekvece umožňují škálovat velikost systému ezávisle a řídicím čláku. Programováo prostředictvím IEC V DC...om. 1,7-3,7 Nm /max. 6,2-13 Nm V DC ±10%... om. 1,5-3,8 Nm /max.6,1-13 Nm * Verze OGD-H; ** Verze OGD-S CAN * hřídel v krytí IP65 s ochraým krytem CAN IP54/Typ 12 IP67/IP69K IP67 * ** IP54/Typ 12 IP55/Typ 12 IP67* 12 Dafoss Drives DKDD.PB.416.A6.48

13 Softstartéry VLT Soft Start Cotroller MCD 100 VLT Compact Starter MCD 200 VLT Soft Starter MCD 500 VLT Soft Start Cotroller MCD 100 Řada kompaktích softstartérů představuje ceově efektiví alterativu tradičích stykačů a může také ahradit kombiace hvězda/trojúhelík. Dobu rozběhu, rozběhový momet a start je možé astavit pomocí ovládacích prvků a předí straě jedotky. Téměř eomezeý počet startů motoru Pro jmeovitý výko do 25 A lze uskutečit až 480 startů za hodiu. Jedá se o skutečou kostrukci typu aistaluj a zapomeň pro motáž a DIN lištu. Uikátí kostrukce stykače umožňuje téměř eomezeý počet startů za hodiu bez odlehčeí. Techické údaje Vstup...3 x V Řídící apětí V AC ebo DC Výko... 0,1-11 kw (25 A) VLT Compact Starter MCD 200 Základí verze VLT Compact Starter MCD 201 se používá pouze k rozběhu motoru, zatímco rozšířeá verze VLT Compact Starter MCD 202 poskytuje další fukce ochray motoru. Ty zahrují apříklad omezeí proudu během rozběhu motoru. Zabudovaý bypass Po rozběhu motoru softstartér MCD 200 automaticky připojí motor k el. síti prostředictvím zabudovaého bypassu. Tím se miimalizují ztráty během provozu při plém zatížeí. Techické údaje Vstup... 3 x V Řídící apětí...24 V AC ebo DC/ V AC Výko...7,5-110 kw (200 A) VLT Soft Starter MCD 500 VLT Soft Starter MCD 500 je komplexím řešeím pro měkký rozběh a zastaveí třífázových asychroích motorů. Itegrovaé proudové símače měří proud motoru a poskytují důležité údaje pro optimálí průběh startu a zastaveí. Zabudovaý bypass zvláde proud až 961 A. Rychlé uvedeí do provozu Čtyřřádkový grafický displej (s možostí volby z osmi jazyků) a rychlé meu umožňují sadou a spolehlivou kofiguraci a odečet údajů. Start podle zatížeí Adaptiví řízeí zrychlováí, astaveé a příslušé zatížeí, zajistí optimálí průběh startu a zastaveí, aby se zabráilo rázům jak elektrickým, tak mechaickým. Komplexí ochraa Detekce výpadku fáze, kotrola tyristorů a hlídáí proudového přetížeí kotaktů bypassu jsou je ěkteré z itegrovaých moitorovacích fukcí. Techické údaje Vstup...3 x V Řídící apětí V DC ebo V AC Výko... 7,5 850/2 400* (1600 A) kw * Vitří zapojeí do trojúhelíku PB DN EIP PB DN EIP Dafoss Drives DKDD.PB.416.A

14 Software VLT VLT Motio Cotrol Tool MCT 10 VLT Motio Cotrol Tool MCT 10 je techický ástroj pro prostředí Widows s jasě strukturovaým rozhraím, který poskytuje okamžitý přehled o všech frekvečích měičích v systému. Software se spouští v operačím systému Widows a umožňuje přeos dat pomocí tradičího rozhraí RS485, sběrice (PROFIBUS, Etheret ebo jié) ebo prostředictvím USB. Kofiguraci parametrů lze provádět jak olie v připojeém frekvečí měiči, tak offlie v samotém ástroji. Další dokumetace, apříklad elektrická schémata ebo ávody k použití, lze vložit přímo do softwaru VLT Motio Cotrol Tool MCT 10. Tím se sižuje riziko chybé kofigurace a současě je umožěo rychlé odstraňováí potíží. VLT Eergy Box Počítá spotřebu eergie v aplikacích HVAC řízeých frekvečími měiči VLT a porová ji s alterativími a méě eergeticky efektivími metodami regulace průtoku vzduchu. Pomocí softwaru VLT Eergy Box lze sado vyhodotit a zdokumetovat úspory dosažeé použitím měiče VLT HVAC Drive ve srováí s jiými typy regulačích systémů jak pro ové istalace, tak pro dodatečé vybaveí stávajících systémů. 14 Dafoss Drives DKDD.PB.416.A6.48

15 VLT Motio Cotrol Tool MCT 31 Software je urče k rychlému vyhodoceí zatížeí systému vyššími harmoickými eje od frekvečích měičů, a to již ve fázi ávrhu. Umožňuje podikout vhodá opatřeí a předem korigovat vyšší harmoické v systému. VLT Motio Cotrol Tool MCT 31 vypočítá harmoické zkresleí v systému pro frekvečí měiče Dafoss i měiče jiých začek. Nástroj dále spočítá efekty použití růzých opatřeí pro tlumeí vyšších harmoických, včetě harmoických filtrů Dafoss. Pomocí softwaru VLT Motio Cotrol Tool MCT 31 ve fázi pláováí můžete určit, zda budou vyšší harmoické představovat v istalaci problém, a pokud ao, jaká strategie řešeí problému bude ákladově ejefektivější. Dafoss HCS Dafoss HCS je profesioálí webový ástroj pro simulaci harmoických. Poskytuje aalýzu harmoických v systémech, které používají produkty začek VLT či VACON. Teto ástroj používá více systémových parametrů ež ostatí ástroje, které abízíme a tak přiáší přesější výsledky. Tyto výsledky jsou ve fiále prezetováy v tabulce či graficky. Dafoss ecosmart TM Určeí tříd eergetické účiosti IE dle ormy EN pro frekvečí měiče VLT a VACON je yí velmi jedoduché. Software Dafoss ecosmarttm vypočítá třídu účiosti jak pro samostatě stojící měič, tak i pro kombiaci měiče a motoru. Software pro propočet účiosti využívá údaje z typového štítku a jako výstup pro vás připraví pdf report. Dafoss ecosmart ajdete a webové stráce: Dafoss Drives DKDD.PB.416.A

16 Nízkoapěťové frekvečí měiče VACON 20 VACON 20 Cold Plate VACON 20 VACON 20 je mimořádě kompaktím frekvečím měičem, který je vybave fukcemi programováí. Díky těmto fukcím je jedím z ejvíce přizpůsobitelých frekvečích měičů pro OEM aplikace. Šetří celkové áklady a stroj VACON 20 má zabudovaou fukci PLC v souladu s ormou IEC , která přiáší úsporu ákladů. OEM ebo výrobce strojů může sado změit softwarovou logiku frekvečího měiče a přizpůsobit ji vlastím potřebám. Rozsáhlé možosti připojeí k průmslovým sběricím VACON 20 podporuje řadu připojeí ke sběricím. Umožňuje efektiví itegraci strojů a elimiuje potřebu exterich sběric a paralelích I/O připojeí. Kofigurace bez el. sítě Pomocí volitelého kopírovacího modulu je možé zkopírovat kofiguraci parametrů do měiče VACON 20 během istalačí fáze bez připojeí k el. síti což šetří čas i práci. 1 x 115 V...0,25-1,1 kw 1 x V...0,25-2,2 kw 3 x V...0,25-11 kw 3 x V... 0,37-18,5 kw VACON 20 Cold Plate VACON 20 Cold Plate se dokoale hodí pro OEM výrobce se speciálími požadavky a chlazeí. VACON 20 Cold Plate poskytuje flexibilitu v oblasti chlazeí pro zákazíky se specifickými požadavky a chladící systém. Flexibilita chlazeí Chlazeí pomocí chladicí desky umožňuje použít frekvečí měič v ejlepší možé kofiguraci, apříklad s pasivími chladiči, s chladící kapaliou ebo s jakýmkoli studeým povrchem, a který lze měič amotovat. Možá istalace do utěsěé skříě VACON 20 Cold Plate fuguje při okolí teplotě až do 70 C bez sižováí výkou a díky jeho rozměrům jej lze istalovat v ízké motáží hloubce. Pro uživatele to představuje ejvětší možou flexibilitu a možost istalovat frekvečí měič do utěsěých skříí. Výhody VACON 20 VACON 20 Cold Plate obsahuje stejá uživatelská rozhraí a volitelé doplňky jako ostatí produkty VACON 20, včetě zabudovaé podpory programováí podle ormy IEC PLC. 1 x V... 0,75-1,5 kw 3 x V... 0,75-4,0 kw 3 x V... 0,75-7,5 kw PB DN CAN ECAT PN PB DN CAN LON TCP EIP TCP EIP PN ECAT 16 Dafoss Drives DKDD.PB.416.A6.48

17 Frekvečí měiče pro plý výkoový rozsah a specializovaé frekvečí měiče VACON 100 INDUSTRIAL a VACON 100 FLOW VACON 100 INDUSTRIAL Měič VACON 100 INDUSTRIAL je skutečým tahouem pro široké spektrum průmyslových aplikací. Sado se itegruje do všech hlavích řídicích systémů a sado se přizpůsobí růzým potřebám. Moduly a skříňové měiče Všechy výkoy jsou k dispozici jako moduly měičů. Volě stojící skříňová verze měiče pro vyšší výkoy obsahuje početou řadu kofigurovatelých doplňků a také iovačí řídicí oddíl umožňující bezpečý přístup bez otevřeí hlavích dveří skříě. Nákladově úsporá komuikace Itegrovaá rozhraí Etheret podporují všechy hlaví průmyslové protokoly. Ušetříte tak a přídavých kartách a můžete použít stejý frekvečí měič pro všechy hlaví vyžadovaé protokoly. Sadé přizpůsobeí OEM výrobcům umožňuje počítačový ástroj VACON PROGRAMMING použít zabudovaou fukci PLC v souladu s ormou IEC a itegrovat do měiče jejich vlastí fukce. VACON DRIVE CUSTOMIZER usadňuje logické přizpůsobeí v případě speciálích potřeb ebo při dodatečém vybaveí stávajících systémů. 3 x V...0,55-90 kw 3 x V... 1,1-630 kw 3 x V... 5,5-800 kw VACON 100 FLOW Model VACON 100 FLOW poskytuje všechy výhody skupiy frekvečích měičů VACON 100 a přitom abízí dedikovaé fukce. Zlepšuje regulaci průtoku a šetří eergii v průmyslových aplikacích s čerpadly a vetilátory s výkoy až do 800 kw. Moduly a skříňové měiče Všechy výkoy jsou k dispozici jako moduly měičů. Volě stojící skříňová verze měiče pro vyšší výkoy obsahuje početou řadu kofigurovatelých doplňků a také iovačí řídicí oddíl umožňující bezpečý přístup bez otevřeí hlavích dveří skříě. Vyhrazeá regulace průtoku v průmyslových aplikacích Aby byl zajiště spolehlivý provoz, poskytuje měič VACON 100 FLOW speciálí fukce pro regulaci průtoku, které zvyšují výko čerpadel a vetilátorů a chráí potrubí a zařízeí. Dedikovaá regulace průtoku v průmyslových aplikacích Vyberte si te ejúčiější motor pro daý úkol, umožňující využít ové, vysoce učié motorové techologie, apříklad motory s permaetími magety a sychroí reluktačí motory, za učelem zvýšeí učiosti systému. 3 x V...0,55-90 kw 3 x V... 1,1-630 kw 3 x V... 5,5-800 kw META BAC TCP BIP PB DN CAN BAC LON TCP EIP PN ECAT META BAC TCP BIP PB DN CAN BAC LON TCP EIP PN ECAT * Závisí a kostrukčí velikosti * Závisí a kostrukčí velikosti Dafoss Drives DKDD.PB.416.A

18 VACON NXP Air Cooled VACON NXC Air Cooled Eclosed Drives VACON NXP Commo DC Bus VACON NXP Air Cooled Frekvečí měič VACON NXP Air Cooled je avrže pro široké spektrum áročých průmyslových aplikací se zaměřeím a vyšší výkoy a systémové jedotky. Špičkový výko Flexibilita řízeí měiče VACON NXP poskytuje maximálí výko a dyamiku řízeí motorů u jedohřídelových strojů i hacích systémů. Kofigurovatelý a všech úrovích Plě kofigurovatelé I/O a sběrice zajišťují jakoukoli potřebou koektivitu. Rychlá komuikace mezi měiči pomocí optických kabelů poskytuje flexibilitu sdíleí zátěže a paralelího zapojeí pohoých jedotek. Mimořádě flexibilí Frekvečí měič můžete přizpůsobit rozmaitým požadavkům ačteím aplikačího softwaru VACON, který ejlépe vyhovuje vašim potřebám. Zabudovaá fukce PLC v souladu s ormou IEC umožňuje vytvořit v měiči ové fukce a dosáhout úspor ákladů a hlubší itegrace měiče. 3 x V...0,55-90 kw 3 x V...1, kw 3 x V...2, kw VACON NXC Air Cooled Eclosed Drives Měič VACON NXC kombiuje produktovou řadu VACON NXP s širokým spektrem volitelých doplňků v jedom uzavřeém krytí. Spolehlivý provoz Skříňový měič VACON NXC, založeý a krytí Rittal TS8, je plě avrže a testová ve výrobě, aby byl zajiště spolehlivý a bezproblémový provoz. Sadá práce Přístup k řídicímu vybaveí je sadý a bezpečý díky vyhrazeému řídicímu oddílu umístěému v předí části skříňového měiče. Rověž je iterě chráě proti eúmyslému zásahu, čímž se zvyšuje bezpečost uživatele. Sadá kofigurace Při objedáí můžete vybírat z celé řady volitelých doplňků istalovaých přímo do skříě. K dispozici jsou 6-ti a 12-ti pulzí verze. 3 x V kw 3 x V kw apájeí AFE 500 V kw 690 V kw zdroje Low harmoic, Active Filter 500 V kw 690 V kw VACON NXP Commo DC Bus Kompoety měiče VACON NXP Commo DC Bus jsou avržey tak, aby umožily systémovým itegrátorům, výrobcům strojů a OEM výrobcům avrhovat a vyrábět efektiví systémy průmyslových pohoů. Kompletí rozsah Umožňuje vytvořit prakticky jakýkoli myslitelý typ systému pomocí kompletí řady kompoet, včetě iverter jedotek (INU), jedotek active frot-ed (AFE), o-regeerative frot-ed (NFE) a jedotek brake chopper uits (BCU). Maximálí doba provozu Řada Commo DC bus, avržeá pro absolutě spolehlivý provoz, podporuje plou dostupost s miimem přerušeí provozu. Miimálí istalačí šířka Nabízí sížeí istalačích ákladů a prostorových požadavků pomocí tekých kompoet INU optimalizovaým pro miimálí šířku kompletího měiče. 3 x V...1, kw 3 x V kw PB DN CAN BAC LON TCP EIP PN META ECAT * Závisí a kostrukčí velikosti * * PB DN CAN BAC LON TCP EIP PN META ECAT PB DN CAN BAC LON TCP EIP PN META ECAT 18 Dafoss Drives DKDD.PB.416.A6.48

19 VACON NXP System Drive VACON NXP Liquid Cooled Drive VACON NXP System Drive Prostředictvím kombiace kompoet Commo DC bus je VACON NXP System Drive frekvečí měič akofigurovaý a sestaveý tak, aby vyhověl vašim potřebám, ať potřebujete řídit jede ebo ěkolik motorů. Jedoduchost v projektech Díly skříňového měiče jsou pro všechy hlaví části systému předem avržey. Díky tomu se doba techické přípravy a kofigurace výrazě zkracuje. Každý ávrh projektu pro kokrétí kofiguraci je plě zdokumetová. Spolehlivost je klíčová Ověřeá a otestovaá řešeí, která kombiují frekvečí měiče VACON AC Drive, kompoety DC sběrice a volitelé doplňky přiáší ve výsledku požadovaou klíčovou spolehlivost. Sadý servis Zásuvý systém umožňuje rychlou výměu modulů frekvečího měiče během servisího zásahu. Bezpečost je prioritou, proto je použita iterí ochraa před dotykem a výkoové sekce sběrice se achází v odděleých oddílech. Jmeovité hodoty proudu (hlaví přípojice) 3 x V A 3 x V A VACON NXP Liquid Cooled Teto specializovaý, kapaliou chlazeý frekvečí měič je vhodý pro aplikace, u ichž je špatá kvalita vzduchu, prostor je omezeý a je vyžadová účiý přeos tepla. Kompaktí rozměry Jelikož ejsou potřeba žádá vzduchová potrubí ebo velké vetilátory, v kombiaci s kompaktějšími rozměry to zameá, že dosáhete ve vaší istalaci vysokého výkou a téměř bezhlučého provozu. Doba provozu a úspora ákladů Díky odvodu tepla pomocí kapalého média ušetříte jak a istalačích, tak a provozích ákladech. Dosáhete maximálí doby provozu i v áročých podmíkách a pouze s miimálím filtrováím vzduchu v prašém prostředí. Nejvyšší flexibilita řízeí Měič využívá veškeré fukce řízeí VACON NXP, aby dosáhl modularity v širokém spektru použití měiče. 3 x V kw 3 x V kw PB DN CAN BAC LON TCP EIP PN META ECAT PB DN CAN BAC LON TCP EIP PN META ECAT Dafoss Drives DKDD.PB.416.A

20 VACON NXP Liquid Cooled Eclosed Drive VACON NXP Liquid Cooled Commo DC Bus VACON NXP Grid Coverter VACON NXP Liquid Cooled Eclosed Drive VACON NXP Liquid Cooled Eclosed Drive abízí všechy výhody měičů VACON NXP Liquid Cooled pro vysoké výkoy v kompaktím krytí IP54. Sadé uvedeí do provozu Tyto měiče jsou předem avržey a připravey z výroby a je možé je začít používat ihed po dodáí. Jedoduše připojíte měič k chladicímu systému, apájeí a motoru. Active Frot Ed zajišťuje čistý zdroj apájeí Frekvečí měiče s aktivím usměrňovačem Active Frot Ed miimalizují harmoické zkresleí do sítě, umožňují použít regeerativí brzděí a sižují objem požadovaé ifrastruktury, apříklad trasformátorů a geerátorů. Rychlý servis Rychlý přístup k modulům pomocí výsuvých kolejic šetří čas a peíze během servisu a údržby. 3 x V kw VACON NXP Liquid Cooled Commo DC Bus Tato řada kapaliou chlazeých kompoet měiče přiáší výhody chlazeí kapaliou do systémů stejosměrých sběric. Pro áročé systémy Chlazeí kapaliou přiáší začé výhody v aplikacích, kde jsou omezeé možosti dodávky ebo kvality chladicího vzduchu, a umožňuje vytvářet řešeí fugující i v áročých podmíkách. Miimálí možství áhradích dílů Kostrukce založeá a jedoté produktové platformě sižuje áklady a zvyšuje dostupost áhradích dílů a výkoových jedotek, protože existuje společá hardwarová platforma pro všechy použité variaty. Spolehlivý a úsporý Vychutejte si ízké istalačí áklady, maximálí dobu provozu a plé možosti řízeí měiče VACON NXP. 3 x V...7, kw 3 x V kw VACON NXP Grid Coverter Tato řada vzduchem a kapaliou chlazeých frekvečích měičů je speciálě avržeá pro hospodařeí s eergií a její úsporu a lodích. Spolehlivá síť VACON NXP Grid Coverter zajišťuje spolehlivou síť v aplikacích, kde je třeba s eergií hospodařit a zajistit její meší spotřebu. Úspora paliva a sížeí emisí V lodích aplikacích představují úspora paliva a sížeí emisí okamžité výhody měičů použitých u hřídelových geerátorů. Vzduchem chlazeé 3 x V kw 3 x V kw Kapaliou chlazeé 3 x V kw 3 x V kw Chcete-li dosáhout ještě větší eergetické kapacity, zkombiujte ěkolik jedotek VACON NXP Grid Coverter. PB DN CAN BAC LON TCP EIP PN META ECAT PB DN CAN BAC LON TCP EIP PN META ECAT PB DN CAN BAC LON TCP EIP PN META ECAT 20 Dafoss Drives DKDD.PB.416.A6.48

21 Decetrálí řešeí VACON 20 X VACON 100 X VACON 20 X Decetrálí řešeí VACON 20 X abízí všechy výhody decetrálích řešeí až do výkou 7,5 kw. Robustí a odolý Díky krytí IP 66 a vysoké odolosti vůči vibracím je měič vhodý pro áročá prostředí. Větrací membráa Gore zajišťuje spolehlivost provozu i za vysoké vlhkosti. Sadá itegrace Připojeí prostředictvím I/O svorkovice a přístup ke všem hlavím komuikačím protokolům zajišťuje sadou itegraci pro výrobce zařízeí. Programováí v souladu s ormou IEC umožňuje úpravy softwaru tak, aby vyhovoval potřebám většiy aplikací. 1 x V... 0,75-1,5 kw 3 x V...0,75-4,0 kw 3 x V...0,75-7,5 kw VACON 100 X Frekvečí měič VACON 100X je vybave robustím krytím, řadou fukcí a může být použit uvitř i veku. Žádé extra krytí ai veku Frekvečí měič odolá vysokému tlaku vody, vysoké úrovi vibrací, teplu i ečistotám. Větrací membráa Gore a krytí IP66 umožňují použít měič uvitř i veku. Měič i do opravdu chladého prostředí V chladém prostředí je možé do měiče přidat topé těleso. Široký rozsah výkou Díky rozsahu výkou až do 37 kw umožňuje teto frekvečí měič využít výhod decetralizovaého řešeí v celé řadě aplikací. 3 x V... 1,1-15 kw 3 x V...1,1-37 kw PB DN CAN LON TCP EIP PN ECAT ASI META BAC TCP BIP PB DN CAN LON EIP PN ECAT ASI Dafoss Drives DKDD.PB.416.A

22 Software VACON VACON Live Uvedeí do provozu, údržba, astaveí parametrů a moitorováí ěkolika měičů. Podporovaé frekvečí měiče: VACON 10, VACON 20, VACON 20 X, VACON 100 X, řada VACON 100 VACON NCDrive Uvedeí do provozu, údržba, astaveí parametrů a moitorováí měičů. Podporovaé frekvečí měiče: VACON NXP, VACON NXS, VACON NXL VACON Customizer Umožňuje volě přizpůsobit provoz frekvečího měiče. Podporovaé frekvečí měiče: VACON 100 INDUSTRIAL, VACON 100 FLOW, VACON 100 X VACON Loader Software pro aktualizaci softwaru frekvečího měiče. Podporovaé frekvečí měiče: VACON 10, VACON 20, VACON 20 X, VACON 100 X, řada VACON 100 VACON NCLoad Software pro aktualizaci softwaru frekvečího měiče. Podporovaé frekvečí měiče: VACON NXL, VACON NXS, VACON NXP VACON Programmig Nástroj pro programováí aplikací frekvečího měiče za účelem optimalizace fukčosti měiče. Podporovaé frekvečí měiče: VACON 20, VACON 20 X, VACON 100 X, řada VACON 100, VACON NXS, VACON NXP 22 Dafoss Drives DKDD.PB.416.A6.48

23 VACON Key Správa licecí VACON NXP Grid Coverter. Podporovaé frekvečí měiče: VACON NXP Grid Coverter VACON Harmoics Simuluje předpokládaé vyšší harmoické frekvečího měiče ebo skupiy měičů. Podporovaé frekvečí měiče: VACON NXS, VACON NXP, VACON 10, VACON 20, VACON 20 X, řada VACON 100 VACON Save Počítá úspory eergie při použití frekvečího měiče s čerpadly, vetilátory a kompresory. VACON Layout Umožňuje provádět kofiguraci a získat dokumetaci. Podporovaé frekvečí měiče: VACON NXP System Drive VACON Documetatio Wizard Diagramy a ákresy Podporovaé frekvečí měiče: VACON NXC Dafoss HCS Dafoss HCS je webový ástroj sloužící k aalýze harmoických v systémech využívajících frekvečích měičů VLT a VACON. Pro více iformací přejděte a str. 15. Dafoss ecosmart TM Určeí tříd eergetické účiosti IE dle ormy EN pro frekvečí měiče VLT a VACON je yí velmi jedoduché. Software Dafoss ecosmart vypočítá třídu účiosti jak pro samostatě stojící měiče tak i pro kombiaci motorfrekvečí měič. Software pro propočet účiosti využívá údaje z typového štítku a jako výstup pro vás připraví pdf report. Dafoss ecosmarttm ajdete a webové stráce: Dafoss Drives DKDD.PB.416.A

24 Dafoss Drives Dafoss Drives je předím světovým lídrem v oblasti řízeí otáček elektrických motorů. Chceme vám ukázat, že k lepším zítřkům vás dovedou právě frekvečí měiče. Je to prostá a současě ambiciózí myšleka. Nabízíme vám jediečou kokurečí výhodu prostředictvím kvalitích produktů optimalizovaých pro příslušé aplikace a splňujících vaše požadavky a také kompletí služby po celou dobu životosti produktu. Můžete se spolehout, že se s vámi budeme podílet a vašich cílech. Zaměřujeme se a to, abyste ve vašich aplikacích dosáhli optimálího výkou. Dosahujeme toho tím, že poskytujeme iovativí produkty a aplikačí kowhow potřebé k optimalizaci efektivity, zvýšeí využitelosti a sížeí složitosti. Nabízíme vše od dodávek jedotlivých kompoet frekvečích měičů, až po pláováí a dodávky kompletích systémů a aši odboríci jsou připravei poskytovat ašim zákazíkům trvalou podporu. Využíváme desítky let zkušeostí z oborů, ve kterých působíme. K im patří: Chemický průmysl Jeřáby a výtahy Potraviářský a ápojový průmysl Topeí, vetilace a klimatizace Výtahy a eskalátory Námoří a pobřeží istalace Maipulace s materiálem Důlí průmysl a těžba a zpracováí erostů Ropý a plyáreský průmysl Balicí techika Celulóza a papír Chlazeí Vodáreství a zpracováí odpadích vod Větrá eergie Zjistíte, že spolupracovat s ámi je sadé. Naši odboríci jsou k dispozici olie a lokálě ve více ež 50 zemích, takže ejsou ikdy daleko a zareagují velmi rychle a váš požadavek. Jsme průkopíky v oboru frekvečích měičů od roku V roce 2014 se společosti Vaco a Dafoss sloučily a vytvořily jedu z ejvětších společostí v oboru. Dokážeme přizpůsobit aše měiče libovolé techologii elektromotorů a dodáváme produkty v rozsahu výkoů od 0,18 kw do 5,3 MW. EtherNet/IP a DeviceNet jsou ochraými zámkami ODVA, Ic. DKDD.PB.416.A6.48 Copyright Dafoss Drives
