TEPLOVODNÍ KOTEL NA DŘEVO. ECOMAX 30/40/50 kw UŽIVATELSKÝ NÁVOD

Transkript

1 TEPLOVODNÍ KOTEL NA DŘEVO ECOMAX 30/40/50 kw UŽIVATELSKÝ NÁVOD

2 Obsah 1. Bezpečnstní pkyny Základní bezpečnstní předpisy Pžární chrana při instalaci a užívání tepelných sptřebičů Obsluha a dzr Druh prstředí 4 2. Užití 4 3. Technický ppis ktle 4 4. Technické parametry 6 5. Paliv 6 6. Příslušenství 7 7. Příprava ktle k prvzu Závazné nrmy pr prjektvání a mntáž ktlů Připjení ktlů k teplvdnímu systému Instalace d tpnéh systému Zařízení pr dvádění přebytečnéh tepla Připjení ktle na kuřvd a kmín Připjení ktle na elektricku síť Obsluha a údržba ktle Obecné zásady Typy řídících jedntek Dplňvání paliva Princip regulace Prvzní seřízení Čištění a údržba ktle Řešení prblémů Nastavení regulátru Ecmax 01 - základní Ecmax 02 - pkrčilá Elektrinstalace Ecmax 01 - základní Ecmax 02 - pkrčilá Parametry regulátru Likvidace Seznam náhradních dílů Identifikační značky ktlů Záruční list 34 2

3 1. Bezpečnstní pkyny 1.1 Základní bezpečnstní předpisy 1. Důkladně prstudujte návd k bsluze a údržbě ktle a vyžadujte d mntážní firmy zašklení bsluhy 2. Připjení ktle musí dpvídat platným předpisům 3. Udržujte přádek v ktelně 4. Nedávejte hřlavé předměty d blízksti ktle 5. Obsluhu ktle smí prvádět puze sba starší smnácti let 6. Nedvlte přístup dětem d blízksti ktle 7. Pužívejte pracvní chranné pmůcky rukavice, brýle a čepici 8. Nste vhdný pracvní děv, vyvarujte se snadn hřlavých materiálů 9. Zachvávejte stražitst při manipulaci s přikládacími a ppelníkvými dvířky 10. Nechďte přikládat s dluhými rzpuštěnými vlasy 11. Nepřipjujte d stejnéh kmínvéh průduchu další sptřebiče 12. Před dchdem z ktelny vždy prvěřte, zda je zavřená kmínvá klapka a bje dvířka 13. Pravidelně kntrlujte mnžství vdy v systému a funkci bezpečnstních zařízení 14. Přesvědčte se, zda nedšl k zamrznutí vdy v systému a v tevřené expanzní nádrži 15. Pužívejte puze předepsané paliv 16. Nenechávejte ktel bez dzru, zabezpečte dběr tepelnéh výknu i v případě zastavení běhvéh čerpadla 17. V případě přetpení ktle vyberte z násypky žhavé paliv a ktel nechte vychladnut 18. Opravy a zásahy d elektrické instalace může prvádět jen právněná sba s elektrtechnicku kvalifikací dle vyhlášky 50/75 Sb. 19. Při manipulaci s bčními kryty dpjte ktel d sítě vytažením vidlice ze zásuvky 20. Dbejte pkynů výstražných značek 1.2 Pžární chrana při instalaci a užívání tepelných sptřebičů ( výběr z ČSN Pžární bezpečnst lkálních sptřebičů a zdrjů tepla) Při instalaci sptřebiče musí být ddržena bezpečná vzdálenst d stavebních hmt min. 200 mm. Tat vzdálenst platí pr ktle a kuřvdy umístněné v blízksti hřlavých hmt stupně hřlavsti B,C1 a C2 (stupeň hřlavsti viz. Tabulka) Bezpečnu vzdálenst (200 mm) je nutn zdvjnásbit, jsu-li ktle a kuřvdy umístněné v blízksti hřlavých hmt, stupně hřlavsti C3. Bezpečnu vzdálenst je nutn zdvjnásbit též v tm případě, kdy stupeň hřlavsti hřlavé hmty není prkázán. Bezpečná vzdálenst se sníží na plvinu (100 mm) při pužití tepelně izlující desky nehřlavé tlušťce min. 5 mm umístněné 25 mm d chráněné hřlavé hmty (vzduchvá izlace). Stínící deska neb chranná clna (na chráněném předmětu) musí přesahvat brys ktle včetně kuřvdů na každé straně nejméně 150 mm a nad hrní plchu ktle nejméně 300 mm. Stínící desku neb chrannu plchu musí být patřeny i zařizvací předměty z hřlavých hmt, pkud nelze ddržet bezpečnu vzdálenst (např. v mbilních zařízeních, chatách, apd.-pdrbněji ČSN ). Bezpečná vzdálenst se musí ddržet i při ukládání zařizvacích předmětů d blízksti ktlů. Pkud jsu ktle umístněny na pdlaze z hřlavých hmt, musí tat být patřena nehřlavu, tepelně izlující pdlžku, přesahující půdrys ktle na straně přikládacíh a ppelníkvéh tvru nejméně 300 mm před tvr, na statních stranách nejméně 100 mm. Jak nehřlavé, tepelně izlující pdlžky lze pužít všechny látky, které mají stupeň hřlavsti A. Stupeň hřlavsti stavebních hmt a výrbků A - nehřlavé B - nesnadn hřlavé C1 těžce hřlavé C2 středně hřlavé C3 lehce hřlavé Stavební hmty a výrbky zařazené d stupně hřlavst (výběr z ČSN ) Žula,pískvec,betny,cihly,keramické bkladačky,malty Akumin,izmin,heraklit,ligns,desky z čedičvé plsti,desky ze Skelných vláken, nvdur, apd. Dřev listnaté(dub,buk)desky hbrem,překližky,sirklit,werzalit tvrzený papír (umakart) Dřev jehličnaté (brvice,mdřín,smrk),dřevtřískvé desky,krkvé desky,pryžvé pdlahviny(industiál,super) Dřevvláknité desky (Hbra,Sllak,apd.), celulózvé hmty, plyuretan,plystyren,plyethylen 3

4 1.3. Obsluha a dzr Obsluha ktlů se musí řídit návdem k bsluze a údržbě. Zásahy d ktlů, které by mhly hrzit zdraví bsluhy, případně splubydlících, jsu nepřípustné! Obsluhvat ktle může sba starší 18 ti let, seznámená s návdem a prvzem ktle. Nechat děti bez dzru u ktlů, které jsu v prvzu, je nepřípustné. Při prvzvání ktle na tuhá paliva je zakázán pužívat hřlavých kapalin k zatápění a dále je zakázán jakýmkliv způsbem zvyšvat během prvzu jmenvitý výkn (přetápění). D blízksti přikládacích a ppelníkvých tvrů se nesmí dhazvat hřlavé předměty a ppel je nutn dkládat d nehřlavých nádb s víkem. Ktle v prvzu musí být pd bčasnu kntrlu bsluhy. Uživatel může prvádět jen pravy, sestávající z prsté výměny ddanéh náhradníh dílu (např. šamtvé tvarvky, těsnící šňůry, apd.). Při prvzu ktle je nutn dbát na těsnst dvířek a čistících tvrů. Vždy je nutn je uzavírat s citem! Uživatel nesmí zasahvat d knstrukce a elektrické instalace ktlů! Obsluha ktle musí pravidelně kntrlvat naplnění tpnéh systému vdu a prvěřvat funkci tlakměru. V případě přetpení ktle musí bsluha uzavřít přívd primárníh vzduchu d ktle a vybrat d kvvé, nehřlavé nádby paliv i žhavé uhlíky. Pkud dšl k vyvaření vdy z tpnéh systému, je mžn dplnit vdu až d vychladléh ktle! V pačném případě djde k pškzení ktle a tpnéh systému! Opětvné zprvznění ktle a tpnéh systému p jeh přetpení je mžné až p důkladné kntrle funkčnsti všech systémů ktle a tpnéh systému (zejména všech bezpečnstních systémů). 1.4 Druh prstředí Ktle mhu být pužívány v byčejném prstředí základním, jak jej specifikuje ČSN Ktle musí být umístněny v ktelně, d které je zajištěn přístup vzduchu, ptřebnéh pr spalvání a musí být umístěn a nehřlavé pdlžce. Umístnění ktlů v bytném prstru (včetně chdeb) je zakázán! Upzrnění: Za klnstí, veducích k nebezpečí přechdnéh vniknutí hřlavých plynů neb par a při pracích, při nichž by mhl vzniknut přechdné nebezpečí pžáru neb výbuchu (např. lepení linlea, PVC,apd.), musí být ktle včas a s dstatečným předstihem vyřazeny z prvzu. Na ktle, a d vzdálensti menší než je bezpečná vzdálenst d nich, nesmí být kladeny předměty z hřlavých hmt! 2. Užití Teplvdní ktle řady ECOMAX jsu určeny pr vytápění rdinných dmků neb vhdných výrbních prvzů. Ktle musí být instalvány puze d předepsanéh pracvníh prstředí. Ktle jsu ddávány v základním prvedení vládané puze prvzním termstatem a s elektrnicku regulací, která zabezpečuje řízení výknu ktle, řízení běhvých čerpadel, eventuelně řízení směšvacíh ventilu. Ktel musí být prvzván v suladu s pžadavky na parametry kmínu a tpnéh systému. Teplta vratné vdy d ktle nesmí být nižší než 65 C. Dpručujeme využití směšvacíh ventilu a akumulační nádrže. 3. Technický ppis ktle Základem ktle je těles, které je svařen z celvých plechů. V hrní části tělesa je knstrukčně vytvřena násypka, patřená uzavíratelnými plnícími dvířky. Spdní část tělesa je patřena kruhvu spalvací kmru s uzavíratelnými ppelníkvými dvířky. Oba prstry jsu d sebe dděleny keramicku trysku. V přední části tělesa je vytvřen vzduchvý kanál, který rzděluje primární a sekundární vzduch. V zadní části je výměník, spalinvý kanál, hrdl pr dvd spalin a čistící tvry. V nejnižším místě ktlvéh tělesa je tvr pr napuštěcí a vypuštěcí ventil. Na vrchu ktle tělesa jsu navařena lůžka pr snímací čidla (tlakvé čidl, tepltní čidl a bezpečnstní čidl) a hrdl vývdu hrké vdy d tpnéh systému. Těles ktle je izlván minerální vatu a pláštěn chrannými kryty. Na vývd kuřvdu se připjuje dtahvý ventilátr, jehž účelem je dvd spalin d kmína. V hrní části tělesa ktle je chlazvací smyčka. V hrní části spalinvéh kanálu je umístněna kmínvá klapka, která se vládá z přední části ktle. 4

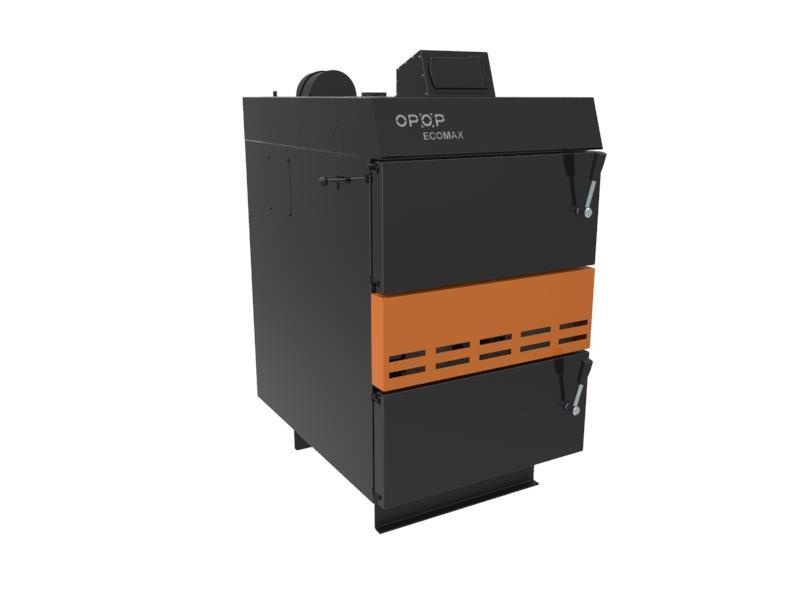

5 Ppis a nákres ktle 1 PLNÍCÍ DVÍŘKA 11 REGULACE PŘÍVODU VZDUCHU 2 ČISTÍCÍ DVÍŘKA 12 SPALOVACÍ KOMORA 3 CLONA DVÍŘEK 13 ŽAROBETONOVÁ TRYSKA 4 ODTAHOVÝ VENTILÁTOR 14 KRABICE ELEKTRONIKY 5 KOMÍNOVÁ KLAPKA 15 TÁHLO KOMÍNOVÉ KLAPKY 6 VÍŘIČE SPALIN 16 ČISTÍCÍ UZÁVĚRA 7 HRDLO SUDENÉ VODY 17 HRDLA POJISTNÉ ARMATURY 8 HRDLO TEPLÉ VODY 18 HRDLO POJISTNÉHO ČIDLA 9 ŘÍDICÍ JEDNOTKA 10 NÁSYPKA 5

6 4. Technické parametry Typ ktle ECOMAX 30 ECOMAX 40 ECOMAX 50 Hmtnst ktle [kg] Typ nátrubku (vnější závit) výstup / vstup Připjení chladící smyčky (vnitřní závit) Připjení pr vypuštění a napuštění (vnitřní závit) Js G2 1/2" G2 1/2" G2 1/2" Jmenvitý tepelný výkn Jmenvitý tepelný výkn - naměřený ECOMAX 30 Typ ktle ECOMAX 40 ECOMAX 50 [kw] [kw] 29,3 38,4 46,49 Js G 3/4" G 3/4" G 3/4" Třída ktle Js G 1/2" G 1/2" G 1/2" Účinnst [%] 88,6 88,6 88,73 A - celkvá výška ktle [mm] Sptřeba paliva [kg/hd] 7,5 9,78 11,71 A1 výška krytu řídící jedntky [mm] Teplta spalin [ C] 196,3 B1 celkvá šířka ktle [mm] Prvzní tah [Pa] C celkvá hlubka ktle [mm] Dba hření [hd] 4 až 6 C1 celkvá hlubka ktle vč. ventilátru [mm] Maximální pracvní tlak vdy [Bar] D umístění nátrubku vstupní vdy [mm] Maximální teplta tpné vdy [ C] F umístění vypuštěcíh/napuštěcíh ventilu [mm] Minimální teplta vrtané vdy [ C] G vzdálenst mezi nátrubkem vstupní vdy a napuštěcím/vypuštěcím ventilem [mm] H umístění kuřvdu [mm] I umístění nátrubku výstupní vdy [mm] Tlušťka stěn ktlvéh tělesa (vda/plamen) Tlušťka stěn ktlvéh tělesa (vda) [mm] [mm] Průměr kuřvdu [mm] Hlubka násypky [mm] Rzměry plnícíh tvru [mm] 262x x x442 Wattvý výkn (maximální) [W] 44 Elektrická přípjka [V,Hz.A] 230 / 50 / 2 Objem násypky [l] Vdní bjem ktle [l] Velikst paliva (délka a průměr plen) [cm] 38,5/22 53,5/22 58,5/22 Záruční paliv Palivvé dříví, bsah vdy max. 15% Jmenvitý výkn a účinnst byly měřeny při 11% vlhksti paliva 6

7 4.1 Energetické třídy I. II. III. IV. V. VI. název neb chranná známka ddavatele; identifikační značka mdelu ddavatele; třída energetické účinnsti jmenvitý tepelný výkn v kw index energetické účinnsti seznní energetická účinnst vytápění v % OPOP s.r.. ECOMAX 30 A OPOP s.r.. ECOMAX 40 A OPOP s.r.. ECOMAX 50 A Paliv Předepsaným palivem je kusvé dřev. Jakst dřeva není předepsána. Dpručuje se spalvat dřev štípané v maximálních délkách dle tabulky technických parametrů. Dřev je nutn spalvat c nejsušší, alespň s maximální vlhkstí 15%. Vlhké dřev při spalvání uvlňuje vdu, která pak kndenzuje na stěnách ktlvéh tělesa a kmína. Tím dchází ke vzniku agresivních látek, které pdstatně snižují živtnst ktle a kmína. Spalváním vlhkéh dřeva též dchází k pdstatnému snížení výknu ktle. Orientační tabulka výhřevnsti dřevní hmty v závislsti na bsahu vdy Výhřevnst ( kwh/kg) Vlhkst (%) Jehličnaté listnaté 15 4,329 4, ,035 3, ,740 3, ,446 3, ,151 2, ,856 2, ,562 2, ,267 2, ,973 1, ,678 1, Příslušenství S ktlem je ddáván následující příslušenství: Ocelvý kartáč 1 ks Napuštěcí khut 1 ks Škrabka 1 ks Záruční list 1 ks Odtahvý ventilátr 1 ks Návd k bsluze 1 ks 7

8 7. Příprava ktle k prvzu Před uvedením ktle d prvzu musí být splněny pdmínky dané ČSN (např.revize kmína a schválení vhdnsti ktle kminickým úřadem, prjekt tpnéh systému vypčtený na tent typ ktle, prvedení tpné zkušky, apd.). Pdmínku pr instalaci ktle je zapjení řízenéh směšvacíh ventilu v primárním kruhu tpné vdy a zapjení pjistné dtkvé armatury TS 130. Připjení pjistné dtkvé armatury je nutné zejména při pužití neřízenéh směšvacíh ventilu v primárním kruhu tpné vdy. V případě, že není pužita předepsaná pjistná dtkvá armatura, je nutn při prjektvání tpnéh systému a při instalaci ktle zajistit nuzvý dvd zbytkvéh tepla při výpadku elektrické energie, kdy djde k zablkvání čerpadel a servphnu směšvacíh ventilu. Na začátku tpné sezny je nutn vždy zkntrlvat napuštění a dvzdušnění tpnéh systému! 7.1 Závazné nrmy pr prjektvání a mntáž ktlů ČSN Tepelné sustavy v budvách Prjektvání a mntáž ČSN Tepelné sustavy v budvách Zabezpečvací zařízení ČSN Kmíny a kuřvdy Navrhvání, prvádění a připjvání sptřebičů paliv ČSN Pžární bezpečnst lkálních sptřebičů a zdrjů tepla ČSN Teplvdní a nízktlaké parní ktle ČSN Teplvdní ktle d výknu 50kW ČSN EN Pžární klasifikace stavebních výrbků a knstrukce staveb část 1: Klasifikace pdle výsledků zkušek reakce na heň 7.2 Připjení ktlů k teplvdnímu systému Ktel se připjuje k tpnému systému pmcí přírub, které se přivaří na trubky tpnéh systému. Připjíme pjistnu dtkvu armaturu TS 130. Tut armaturu našrubujeme na jeden z bčních vývdů 3/4 a d jímky mezi vývdy vlžíme měřící sndu. D armatury TS 130 připjíme studenu vdu z vdvdníh řádu. Na druhý vývd 3/4 napjíme dtk d kanalizace. V případě přetpení ktle tevře termstatický ventil, který je zabudván v armatuře, přívd studené vdy d chladicí smyčky. Chladící vda, p průtku chladicí smyčku, dtéká samvlně d kanalizace. P chlazení ktle se průtk vdy autmaticky zastaví. Připjení pjistné dtkvé armatury je pdmínku pr bezpečný prvz ktle. Připjení ktle smí prvádět puze dbrná firma neb dbrník tpenář. Schéma připjení pjistné armatury Prti přetpení jsu ktle částečně chráněny bezpečnstním termstatem. Tent termstat vypíná ventilátr při překrčení teplty vdy v ktli 95 C. (tent stav je navíc signalizván kntrlku pruchy). Tím djde k převedení ktle d stálžárnéh prvzu a pstupnému snižvání výknu. Při pklesu teplty vdy v ktli cca 15 C bezpečnstní termstat pět zapne ventilátr a ktel pět najede na pžadvaný výkn. Tent systém chrany ktle pracuje splehlivě puze za pdmínky stáléh přívdu tlakvé studené vdy z vdvdníh řádu (pzr na dmácí vdárny při výpadku el.energie). Dále je nutn si uvědmit, že výše ppsané zabezpečvací systémy jsu plně a splehlivě funkční puze při ddávkách elektrické energie. Prt je nutné u teplvdních systémů s nuceným během řešit tent prblém napjením části tpnéh systému na samtížný kruh s debíraným výknem min. 20% jmenvitéh výknu ktle. 8

9 Schéma zapjení ktle na samtížný tpný systém (rientační schéma bez nárku na úplnst) Schéma zapjení ktle na systém s tlakvu expanzní nádbu (rientační schéma bez nárku na úplnst) Nutn pužít pjistný tlakvý ventil, jehž tevírací přetlak je 180 kpa! Ventil je nutn umístnit na výstup hrké vdy z ktle, c nejblíže k výstupnímu hrdl Schéma zapjení ktle na systém s nuceným během (rientační schéma bez nárku na úplnst) U ktle v základním prvedení bez elektrnické regulace je nutn běhvé čerpadl připjit přes externí vládací jedntku (jištění čerpadla + přílžný termstat spínání čerpadla),který je mžn bjednat jak zvláštní příslušenství ktle. U ktle s elektrnicku regulací se čerpadl připjuje přím d ktle a je vládán elektrnicku regulací. 7.3 Instalace d tpnéh systému V případě pužití tevřené expanzní nádby není nutné zabezpečvací zařízení prti přetpení. Každý zdrj tepla v tevřené tepelné sustavě musí být spjen s tevřenu expanzní nádbu, která je v nejvyšším bdě tepelné sustavy. Expanzní nádby musí být dimenzvány tak, aby mhly pjmut změny bjemu vdy, které vznikly hřevem a chlazením Otevřené expanzní nádby musí být vybaveny neuzavíratelnými dvzdušňvacími a přepadvými ptrubními. Přepadvé ptrubí musí být navržen tak, aby dvedl bezpečně nejvyšší průtčné mnžství vstupující d sustavy. 1 Zdrj tepla 2 Expanzní nádba 3 Pjistné ptrubí 4 Expanzní ptrubí 5 Přepadvé ptrubí 6 Plnící ptrubí 7 Omezvač hladiny vdy 8 Zpětné ptrubí 9

10 7.4. Zařízení pr dvádění přebytečnéh tepla Dvucestný bezpečnstní ventil DBV 1-02 služí k dvádění přebytečnéh tepla v případě, že djde k překrčení teplty vdy v ktli přes 95 C. Dvucestný bezpečnstní ventil je napjen na příruby ktle dle br. č. 5. V případě, že je systém vybaven dvucestným bezpečnstním ventilem DBV 1-02 a djde k přehřátí ktle (teplta výstupní vdy je větší než 95 C) vytvří dvucestný bezpečnstní ventil kruh studené vdy a t až d dby, dkud teplta neklesne pd limitní tepltu. V tmt kamžiku se sučasně uzavře vypuštěcí chladicí zařízení a přívd studené vdy, která je dpuštěna d systému. Dvucestný bezpečnstní ventil DVB Ktel 2 Dvucestný bezpečnstní ventil DBV Pjistný ventil 4 Redukční ventil 5 Filtr 6 Kulvý khut 7 Čerpadl 8 Odvd přebytečnéh tepla 9 Vypuštěcí ventil I Vstup studené vdy II Výstup tpné vdy III Vstup vratné vdy Obr. č. 5 Dpručené schéma zapjení dvucestnéh bezpečnstníh ventil DBV 1-02 Technické údaje dvucestnéh bezpečnstníh ventilu DBV 1 02 Otevírací teplta (limitní): 100 C (+0-5 C) Maximální teplta: 120 C Maximální tlak na straně ktle: 300 kpa Maximální tlak na straně vdy: 600 kpa Nminální průtk při delta p 100 kpa: 1,9 m3/h Pužití Dvucestný bezpečnstní ventil DBV 1 02 je určen k chraně ktlů ústředníh vytápění prti přehřátí. V tělese ventilu je vypuštěcí a dpuštěcí ventil vládaný termstatickým členem. Při dsažení limitní teplty se sučasně tevírá vypuštěcí a dpuštěcí ventil, t znamená, že d ktle prudí studená vda a zárveň se dpuští hrká vda z ktle. Při pklesu teplty pd limitní se sučasně uzavře vypuštěcí a dpuštěcí ventil. POZOR! Nenahrazuje pjistný ventil. V případě zareagvání dvucestnéh bezpečnstníh zařízení, kdy může djít k dpuštění vdy, která nedpvídá ČSN je nutn upravit vdu v systému tak, aby tét nrmě pět dpvídala. Instalace Instalaci smí prvádět puze dbrně způsbilá sba. Pr správnu funkci termstatickéh dvucestnéh bezpečnstníh ventilu je nutné ddržet předepsané pdmínky pr jeh instalaci a ddržet značení směrů průtku vyznačených na těle ventilu. Bezpečnstní ventil se vždy mntuje d výstupníh ptrubí ktle neb přím na ktel v místě hrní části ktle, kde hřátá vda puští ktel a je dpravvána d tpnéh systému. Při instalaci ventilu je nutné zkntrlvat, zda pužití 3/4 nátrubku, který může být jak v ptrubí, tak na ktli, zajistí p instalaci ventilu úplné pnření termstatickéh členu ventilu. P namntvání d nátrubku se v místě C (br. č. 4) připjí dpadní ptrubí, ve které bude d dpadu dtékat hrká vda z ktle. V místě A (br. č. 4) se připjí (dle br. č. 5) přívd chladicí vdy, která p uvedení ventilu d prvzu zajistí chlazení ktle. Na přívdu chladicí vdy musí být namntván filtr pr zachycení mechanických nečistt. V místě B (br. č. 4) se připjí ptrubí, které se dle br. č. 5 zavede d zpátečky tpnéh systému v blízksti ktle. Pravidelná údržba Kntrla 1x za 1 rk tčit hlavu bezpečnstníh ventilu, aby se dstranily případné nečistty usazené ve ventilu. Vyčistit filtr na vstupu chladicí vdy. 10

11 Zařízení pr dvd tepla akumulační nádrže Výpčet nejmenšíh bjemu zásbníkvéh výměníku, Vsp = 15Tb x QN (1-0,3 x (QH/Qmin)) Kde: Vsp bjem akumulační nádrže v l QN jmenvitý tepelný výkn v kw Tb dba hření v h QH tepelné zatížení budv v kw Qmin nejmenší tepelný výkn v kw Ktle řady Ecmax je nutné prvzvat v kmbinaci s akumulační nádrží. Tat zajistí ukládání přebytečnéh tepla bez zhršení výstupních emisních hdnt ze spalvání. 7.5 Připjení ktle na kuřvd a kmín Připjení ktle na kuřvd a kmín musí dpvídat příslušným nrmám a předpisům a musí být schválen příslušným kminickým úřadem. Kuřvd Kuřvd musí být vyústěn d kmínvéh průduchu. Nelze-li připjit ktel ke kmínvému průduchu bezprstředně, má být příslušný nástavec kuřvdu v daných mžnstech c nejkratší. Nesmí však být,bez ddatečné výhřevné plchy, delší než 1 m a směrem ke kmínu musí stupat. Kuřvdy musí být mechanicky pevné, těsné prti prnikání spalin a uvnitř čistitelné. Vnitřní průřez kuřvdu nesmí být větší než vnitřní průřez spuchu a nesmí se směrem ke kmínu zužvat. Pužití většíh mnžství kuřvých klen není vhdné. Kuřvdy nesmí být vedeny cizími bytvými neb užitkvými jedntkami. Způsby prvedení prstupů kuřvdu knstrukcemi z hřlavých hmt jsu uvedeny v přílhách 2 až 3 ČSN a jsu vhdné zejména pr mbilní zařízení, dřevěné chaty, apd. Kmín Kmín musí být dimenzván tak, aby kmínvý průduch vyvinul vždy dstatečný tah a dvedl spaliny splehlivě d vzduší. Průduch dpručujeme vyvlžkvat. Infrmativní rzměry kmína, dpručené pr ktle ECOMAX: 20 x 20 cm.. min. výška 7 m 15 x 15 cm.. min. výška 12 m průměr 20 cm. min. výška 8 m Pkud má kmín příliš velký tah (tah kmína samvlně nadzvedává klapku primárníh vzduchu a ktel hří i p dstavení ventilátru), je pr správnu funkci regulace nutná mntáž regulátru tahu. Přesné stanvení rzměru a knstrukce kmína určuje ČSN a ČSN

12 7.6 Připjení ktle na elektricku síť Na elektricku síť 230 V / 50 Hz se ktle připjují síťvu šňůru a vidlicí. Zapjení zásuvky musí dpvídat platným ČSN. Nedbrný zásah d zapjení elektrické instalace ktle způsbí jeh pškzení a může způsbit smrtelné zranění! 8. Obsluha a údržba ktle Před vlastním zprvzněním ktle je nutn si pdrbně prstudvat tent návd na bsluhu a údržbu ktle, při zprvzňvání ktle s pužití elektrnické regulace je nutn též pdrbně prstudvat příslušný návd na bsluhu elektrnické regulace. 8.1 Obecné zásady S hledem na bezpečnst všech uživatelů systému pečlivě prstudujte tyt bezpečnstní pkyny a řiďte se jimi. Před užíváním systému se seznamte s Uživatelským manuálem a dbejte na dpručení v něm uvedená. Zařízení pužívejte výhradně k účelu, pr který je určen a způsbem, který je ppsán. Prvky systému jsu napájeny síťvým napětím. Při manipulaci s těmit prvky prt dbejte na svu bezpečnst a chraňte se před úrazem elektrickým prudem. Nemanipulujte s prvky systému mkrýma rukama a chraňte zařízení před stykem s kapalinami. Vnik vdy, jiných tekutin neb cizích těles d prvků zařízení může svými zkraty a svdy způsbit závažné pruchy zařízení s vážnými následky na bezpečnst uživatelů a na funkci regulačníh systému neb tpné sustavy. Uživatelé nemají rzebírat jakékliv prvky systému. Některé prvky systému jsu napájeny síťvým napětím nebezpečí úrazu elektrickým prudem. Djde-li k pádu některé z částí zařízení, nechte přístrj zkntrlvat dbrníkem, než jej uvedete pět d prvzu. I kem neviditelné pškzení může hrzit bezpečnst uživatelů. Nepužívejte prvky systému, pkud nesu známky pškzení. Při čištění neb údržbě prvků nepužívejte hřlavé kapaliny, jejich pužití může vést ke vzniku pžáru. Pužívejte jen riginální příslušenství či příslušenství předepsané výrbcem. Všechny sučásti zařízení skladujte a udržujte mim dsah dětí a batlat a zabraňte jejich náhdnému pškzení dítětem. Pškzení prvku může vést k vážnému zranění dítěte. 8.2 Typy řídících jedntek Ktel Ecmax je ddáván ve dvu verzích řídících jedntek. Vlba je plně na přání zákazníka, ktel je při bjednávce sazen pžadvaným typem řídící jedntky a zaslán zákazníkvi. Ecmax 01 Základní: Tat jedntka řídí spalvací prces dle teplty výstupní vdy z klte. Reguluje táčky ventilátru a je schpna vládat 2 cirkulační čerpadla. Ecmax 02 Pkrčilý: Tat řídící jedntka je schpna řídit kmplexní řešení tpnéh systému. Ovládá 1 směšvací ventil 230V, a 3 čerpadla pr nejrůznější mžnsti využití. Bližší ppis jedntlivých verzí naleznete níže v návdu, včetně kmplexníh seznamu funkcí a ppisu všech plžek menu. 8.3 Dplňvání paliva Dplňvání paliva se prvádí přikládacím tvrem p tevření plnících dvířek. Manipulujte s dvířky puze při tevřené kmínvé klapce. Při správné funkci ktle se tyt pdmínky plní autmaticky při prvedení následujících úknů: Otevřeme kmínvu klapku táhlem. Pčkáme cca 1 minutu a pmalu tevřeme plnicí dvířka. Jedntka Ecmax 01 je nutné spustit ručně dtahvý ventilátr, aby nedšl k úniku kuře d místnsti p tevření přikládacích dveří. Jedntka Ecmax 02 při tevření kmínvé klapky djde k autmatické aktivaci dtahvéh ventilátru. Phrabáčem sklpíme clnu a prvnáme zbytky paliva. Na žhavé uhlí dplníme další dřev. Zavřeme clnu. Zavřeme plnící dvířka a s citem dtáhneme šrubvý uzávěr. Táhlem uzavřeme kmínvu klapku. Ktel pstupně najede na pžadvaný výkn. U varianty Jedntky Ecmax 01 ručně vypneme ventilátr p uzavření přikládacích dveří. Dba hření ktle na plnu násypku je závislá na vlhksti paliva a debíraném výknu. Upzrnění: Kmínvá klapka musí být p přilžení zavřená! Otevřená kmínvá klapka umžní nekntrlvané hření ktle přisáváním sekundárníh vzduchu. Hrzí přetpení ktle! 12

13 Upzrnění: V utlumeném stavu dřev nehří, ale puze dutná a dchází k nedknalému spalvání, při kterém vzniká nevhdné slžení kuřvých plynů.ktel se zanáší a dehtuje v násypce a tím se snižuje živtnst ktle. Z hlediska eklgie vytápění a živtnsti ktle, je vhdné řešit přebytek tepelné energie neb časvé rzvržení vytápění pmcí akumulačních nádrží a jejich řízeným vybíjením. Dbejte na t aby paliv byl maximálně suché, viz. kapitla Princip regulace Ecmax 01 Základní: Ecmax 02 Pkrčilý: 13

14 8.5 Prvzní seřízení Seřízení prvzníh tahu ktle Ktel je z výrby seřízen pr předepsaný kmínvý tah (dle druhu ktle Pa viz. Technické parametry ktlů). Tmu dpvídá velikst a váha klapky primárníh vzduchu, která uzavírá přívd vzduchu d ktle a tím reguluje hření. Pkud kmín vykazuje větší tah než předepsaný, dchází k větší sptřebě primárníh vzduchu a tím k rychlému ubývání paliva a snižvání účinnsti ktle. Ktel je též btížněji regulvatelný a snižuje se dba phtvsti v teplé rezervě. Tent prblém lze vyřešit mntáží regulátru tahu mezi ktel a kmín. Regulátr tahu lze bjednat jak zvláštní příslušenství ktle. Jiné seřizvání ktle není přípustné a v případě nutnsti h smí prvádět puze pvěřená dbrná sba. V případě, že kmín nedsahuje předepsanéh tahu, nemusí ktel vždy dsahvat pžadvanéh výknu, zhršuje se prces spalvání a může djít i k prkuřvání ktle d prstru ( zejména při přikládání). Tent prblém je nutn řešit úpravu kmína a t p dhdě s dbrnu kminicku firmu. 8.6 Čištění a údržba ktle Čištění ktle prvádíme raději častěji, nebť dehet a ppel zmenšují prstup tepla a tím klesá účinnst ktle. Ppel z násypky smeteme tvrem v trysce d spalvací kmry. Dehtvé slžky seškrábneme škrabku ze stěn ktle a rvněž smeteme d spalvací kmry. Zkntrlujeme, zda nedšl k zatečení dehtu neb napadání nečistt ke vzduchvé klapce. Pkud an, klapku uvlníme a dehet seškrábneme. Vzduchvá klapka se musí lehce tevírat a zavírat. Upzrnění: Klapka primárníh vzduchu je důležitým prvkem vládání ktle. Prt ji pravidelně kntrlujte a prstr vzduchvéh kanálu udržujte v čisttě! Napadané kusky dřeva brání úplnému tevření klapky a tím dsažení pžadvanéh výknu ktle. Rvněž tak dehet na stěnách vzduchvéh kanálu brání splehlivému uzavření vzduchvé klapky a tím dchází k nekntrlvanému hření, které může způsbit přetpení ktle! Ze spalvací kmry vymeteme ppel. Tvarvku ve tvaru A pkud mžn nevytahujeme. V případě, že tvarvku musíme z důvdu dknalejšíh vyčištění ktle neb z důvdu výměny tvarvky vyndat, musí být tvarvka při pětvném zasunutí d spalvací kmry dknale přisazena k zadní stěně spalvací kmry. Upzrnění: Při nedknale přisazené tvarvce k zadní stěně spalvací kmry dchází k průchdu hrkých spalin ze spalvací trysky přím d spalinvéh výměníku, mim dhřívací kmru. Tím dchází k zhršení spalvání (kvalita spalin nedpvídá garantvaným hdntám) a k snížení výknu a účinnsti ktle! Odšrubujeme a sundáme hrní čistící víčk a celvým kartáčem, který je ddáván jak příslušenství ktle, vyčistíme prstr výměníku. Škrabku čistíme celý spalinvý kanál včetně kmínvé klapky. Zkntrlujeme těsnst kmínvé klapky. V případě nutnsti upravíme plhu klapky tak, aby při zavření rvnměrně dsedala na průduch z násypky ktle. Zkntrlujeme, případně vyměníme těsnění čistících víček a našrubujeme je zpět. Zkntrlujeme těsnění plnících a ppelníkvých dvířek a v případě nutnsti prvedeme jejich výměnu. Zkntrlujeme těsnst dvířek při jejich zavření. Pkud dvířka netěsní, prvedeme jejich seřízení. Panty a uzávěry pravidelně mažeme grafitvým tukem. Prvedeme vizuální kntrlu všech mechanických částí ktle, včetně keramických tvarvek a v případě pškzení zajistíme jejich výměnu. Výměnu pškzených částí ktle včetně spalvací trysky dpručujeme svěřit dbrnému servisu. Pravidelně nejméně 1x za týden je nutn zkntrlvat stav tpnéh systému (těsnst, mnžství vdy, stav běhvých čerpadel, eventuálně mžnst zamrznutí systému). Upzrnění: Při čištění je nutn patrně manipulvat s keramickými tvarvkami. Nepatrné zacházení, eventuálně pád z výšky, způsbí jejich pškzení a je nutná jejich výměna. 14

15 8.7 Řešení prblémů Ecmax 01 základní regulace Pr zajištění maximálně bezpečné a bezpruchvé práce je regulátr vybaven celu řadu bezpečnstních prvků. V případě alarmu se zapíná zvukvý signál a na displeji se zbrazí dpvídající sdělení. Pr návrat řídící jedntky d pracvníh režimu je nutné pužít tlačítk MOŽNOSTI. V případě alarmu Teplta Ú.T. příliš vyská je zaptřebí chvíli pčkat, než teplta klesne pd úrveň alarmvé hdnty teplty. Tepelná bezpečnst Jedná se dplňkvé bimetalvé čidl (umístěné pd hrním krytem ktle), které dpjuje ventilátr v případě překrčení alarmující teplty 85 C. Jeh půsbení zabraňuje tmu, aby dšl k varu vdy v instalaci, v případě přehřáti ktle neb při pškzení řídící jedntky. P spuštění tht bezpečnstníh prvku, pté c teplta klesne na bezpečnu hdntu, se čidl autmaticky dblkuje a alarm se vypne. V případě, že djde k přehřátí neb k pškzení tht čidla, djde k vypnutí ventilátru. Autmatická kntrla čidla V případě, že se v zařízení nenachází neb je pškzené čidl teplty ÚT, djde k aktivaci alarmu, přičemž na displeji djde navíc k zbrazeni pruchy, např.: alarm čidl ÚT pškzen. Dchází k vypnutí prudu vzduchu, zatímc čerpadla ÚT. a TUV pracuji nezávisle na aktuální tepltě, každé pdle vlastníh nastavení. V případě pškzení čidla ÚT bude alarm aktivní až d kamžiku, kdy djde k výměně čidla za nvé. Pkud dšl k pškzení čidla TUV, pak je zaptřebí pužít tlačítk MOŽNOSTI, kterým vypneme alarm a řídicí regulátr se vrátí d režimu práce na jedn čerpadl (vytápěni dmu). Aby ktel mhl pracvat ve všech režimech, je nutné vyměnit pškzené čidl za nvé. Tepltní chrana Regulátr je vybaven dplňkvým bezpečnstním prvkem pr případ, že djde k pškzení bimetalvéh čidla. P překrčení teplty 85 C djde k sepnutí alarmu a na displeji se zbrazí infrmace: Alarm příliš velká teplta. Aktuální teplta je dečítaná z elektrnickéh čidla a dále zpracvávána termregulátrem. V případě překrčení alarmvé teplty dchází k vypnutí ventilátru a sučasně začínají pracvat bě čerpadla, čímž djde k rzvedení hrké vdy p instalacích dmácnsti. Ochrana před varem vdy v ktli Tat chrana se týká puze pracvníh režimu pririta bjleru, kdy je funkce zpid vypnuta. A tak v případě, že je zadaná teplta bjleru např. 55 C a na ktli narste skutečná teplta d 65 C (jedná se tzv. tepltu pririty), pak řídící regulátr vypne ventilátr. Pkud teplta na ktli ještě vzrste d 80 C, pak djde k zapnutí čerpadla ÚT. Pkud bude teplta i nadále stupat, pak se při dsažení teplty 85 C zapne alarm. K takvé situaci může nejčastěji djit v případě, pkud je bjler pškzený, je špatně instalván čidl, pškzené čerpadl. V případě, že se pak bude teplta snižvat, zapne při dsažení tepltníh prahu 63 C řídící regulátr pět ventilátr a začne pracvat v režimu práce až d dsažení teplty 65 C. Kntrla teplty výstupu spalin Čidl kntrly teplty spalin na výstupu je umístěn v tvru kuřvdu. V případě, že dšl k pškzeni čidla, v případě jeh vypnutí z řídícíh regulátru neb jeh vytažení z kuřvdu se na zbrazvacím displeji zbrazí infrmace čidl spalin pškzen. Následně djde k přepnutí řídícíh regulátru d havarijníh pracvníh režimu. V takvém případě pak bude zhledňvána puze teplta ktle. Řídící regulátr bude kntrlván puze prstřednictvím čidla ktle, funkce zpid bude pkračvat bez čidla výstupu spalin. Pjistka V regulátru je nutné před tpnu seznu i v jejím průběhu kntrlvat technický stav vdičů. Je také třeba zkntrlvat upevnění regulátru, čistit h d prachu a jiných nečistt. Dále je třeba přeměřit účinnst uzemnění elektrických mtrů (čerpadla ÚT a TUV i ventilátru). 15

16 Ecmax 02 pkrčilá regulace Za účelem zajištění maximálně bezpečnéh a bezpruchvéh prvzu je regulátr vybaven celu řadu bezpečnstních prvků. V případě alarmu se zapne zvukvý signál a na displeji se zbrazí dpvídající infrmace. Pr návrat regulátru d prvzu je nutné stisknut vladač měniče impulsů (středvé tlačítk). V případě alarmu Vyská teplta ÚT je třeba chvíli pčkat, aby tat teplta klesla pd alarmvu tepltu. POZOR: v případě jakéhkliv alarmu jsu bě čerpadla autmaticky zapnuté, aby rzvedly vdu p instalaci a tím zabránily přehřáti ktle. Bezpečnstní termstat Je t bimetalvé čidl, umístěné vedle čidla teplty ktle na hrní straně ktle, pd pláštěním. Vypíná ventilátr v případě, že je překrčena alarmvá teplta - kl 85 C. Zabraňuje varu vdy v instalaci při přehřátí ktle neb závadě na regulátru. Pté, c čidl splní svji úlhu a teplta klesne na bezpečnu hdntu, čidl se samčinně dblkuje a regulátr se vrátí d nrmálníh prvzu. Také v případě pškzení neb přehřátí tht čidla zůstane ventilátr vypnutý. Autmatická kntrla čidel V případě dpjení neb pškzeni čidla teplty UT se aktivuje zvukvý signál alarmu a na displeji se zbrazí prucha, např: Alarm-pškzené čidl. V případě pškzení čidla ÚT bude alarm aktivní až d mmentu jeh výměny za nvé. Pkud dšl k pškzení čidla TUV, stisknutím tlačítka MENU vypneme alarm a regulátr se vrátí d režimu prvzu s jedním čerpadlem (vytápění dmu). Pr bnveni prvzu ve všech režimech je třeba čidl TUV vyměnit za nvé. Tepltní zabezpečení Regulátr je ddatečně vybaven prgramem zabezpečeni před nebezpečným nárůstem teplty. V případě překrčení alarmvé teplty (78 C) začne pracvat čerpadl ÚT (v případě jeh nečinnsti - pririta bjleru neb letní režim), aby rzvedl přehřátu vdu p instalaci dmu. Pkud by teplta vystupila nad 90 C, zapne se alarm a čerpadla nezávisle na prvzním režimu, dpjí se ventilátr a na displeji se zbrazí výstraha: Alarm-příliš vyská teplta. P pklesu teplty na bezpečnu hdntu a stisknuti vladače měniče impulsů se alarm vypne a regulátr se vrátí d psledníh nastavenéh prvzníh režimu. Zabezpečení prti přehřátí vdy v ktli Tt zabezpečeni se týká puze režimu pririta bjleru, kdy vda v nádrži nemá dstatečnu tepltu. Jmenvitě, pkud je zadaná teplta bjleru např. 55 C a skutečná teplta vzrste na 67 C (je t teplta 5 C vyšší než tzv. teplta pririty), regulátr vypne ventilátr. Pkud se i nadále bude teplta zvyšvat až na 78 C, zapne se čerpadl ÚT. V případě, že by narůst teplty pkračval, při hdntě 90 C se zapne alarm a bě čerpadla. Takvu situaci může nejčastěji způsbit pškzeni bjleru, nedbrná mntáž čidla neb pškzené čerpadl. Jestliže se teplta bude snižvat, ptm při mezní tepltě 66 C regulátr zapne ventilátr a přejde d prvzníh režimu (sciluje kl teplty pririty - výrbní nastaveni 62 C). Kntrla teplty spalin Tt čidl kntrluje stále tepltu salin. V případě pškzení čidla, jeh dpjeni d regulátru neb vytažení z kuřvdu, se na displeji, v místě zbrazení teplty spalin, bjeví vykřičník a regulátr přejde d havarijníh režimu. V tmt případě bude rzhdující teplta ktle. Regulátr bude kntrlván puze čidlem teplty ktle, funkce s PID bude pkračvat bez čidla spalin. T značně zhrši přesnst regulace teplty. Pjistka V regulátru je nutné před tpnu seznu i v jejím průběhu kntrlvat technický stav vdičů. Je také třeba zkntrlvat upevnění regulátru, čistit h d prachu a jiných nečistt. Dále je třeba přeměřit účinnst uzemnění elektrických mtrů (čerpadla ÚT a TUV i ventilátru). 16

17 9 Nastavení regulátru 9.1 Ecmax 01 - základní Regulátr udržuje tepltu výstupní vdy z ktle pdle pžadvané, uživatelem pevně nastavené teplty. A. Hlavní stránka: Během nrmální práce regulátru (v režimu puze ÚT) je na displeji LCD zbrazvána hlavní stránka, na které jsu zbrazvaný následující infrmace: Teplta ktle (na levé straně zbrazvacíh displeje) Teplta zadaná (na pravé straně zbrazvacíh displeje) Tat brazvka umžňuje rychlu změnu Zadané teplty pmcí tlačítek PLUS a MÍNUS. Pužitím tlačítka MOŽNOSTI se uživatel dstane d menu první úrvně. Na displeji se zbrazí první dva řádky menu. V každém menu je mžné se phybvat pmcí pužití tlačítek PLUS a MÍNUS. Pužitím tlačítka MOŽNOSTI se uživatel dstane d dalšíh menu nižší úrvně, neb spustí danu mžnst. Pmcí tlačítka VÝSTUP se vrátíme zpět d mateřskéh menu. Rztápění Pmcí tét funkce je mžné jednduchým způsbem rzhřet ktel. Uživatel p vstupním zapálení paliva zapíná autmaticky cyklus rztápění. Díky výběru ptimálních parametrů přejde ktel s pmcí funkce zpid plynulým způsbem d režimu práce. Jestliže ktel dsáhne tepltu prahu vyhasínání, pak se míst funkce rztápění zbrazí pzice zap/vyp ventilátr. Pmcí tht nastavení je mžné v libvlném kamžiku na chvíli vypnut táčky ventilátru, například během zasypávání palivem. Jestliže během cyklu rztápění nedsáhne ktel v průběhu 30 minut tepltu 40 C (tvárně nastavený práh vyhasínání), pak se na zbrazvacím displeji zbrazí infrmace alarmu: rztápění neúspěšné. V takvém případě je nutné pětvně spustit funkci rztápění, regulátr pětvně začne prces rztápění. Práce v ručním režimu Pr lepší phdlí uživatele je regulátr vybaven mdulem ruční režim. V tét funkci je každý výknný prvek zapínán a vypínán nezávisle na statních. D práce v ručním režimu byla přidaná funkce síla prudu vzduchu. V rámci tet funkce uživatel nastavuje prcentuální výkn ventilátru v průběhu režimu ruční práce. Stisknuti tlačítka MOŽNOSTI spušti prud vzduchu. Prud vzduchu je spuštěn až d kamžiku pětvnéh stisknuti tlačítka MOŽNOSTI. Pužiti tlačítka MOŽNOSTI zapíná / vypíná čerpadl vdy U.T. Pužiti tlačítka MOŽNOSTI zapíná / vypíná čerpadl T.U.V. (bjleru). Pužití tlačítka MOŽNOSTI zapíná / vypíná alarm. Druh paliva Tat mžnst funkce služí pr výběr jedné ze tří variant paliva (uhlí, uhelny prach neb dřev), kterým se bude tpit v danem ktli. Pr každý druh paliva je přizpůsbena dpvídajícím způsbem práce ventilátru, aby tak byl uzpůsben i správný dpvídající prces spalvání v danem ktli. Pzr: pr spalvání v ktli Ecmax je nutné zvlit variantu Dřev před prvním rztpením ktle. 17

18 Teplta čerpadla ÚT Tat mžnst služí k nastavvání teplty zapnutí čerpadla ÚT (jedná se tepltu měřenu na ktli). V blastech hdnt nad tut nastavenu tepltu se čerpadl zapíná. K vypnutí čerpadla dchází p pklesu teplty na ktli pd tepltu zapnutí (minus hystereze 2 C), v tmt případě se čerpadl vypíná při tepltě na ktli 38 C. Teplta čerpadla TUV Tat mžnst služí k nastavvání teplty zapnutí čerpadla TUV (jedna se tepltu měřenu na ktli). V blastech hdnt nad tut nastavenu tepltu (např. 40 C) čerpadl zapne a pracuje v závislsti na vybraném pracvním režimu. K vypnutí čerpadla dchází p pklesu teplty na ktli pd tepltu zapnutí (minus hystereze TUV 2 C), v tmt případě se čerpadl vypíná při tepltě na ktli 38 C. Pracvní režimy V tet funkci uživatel vlí jednu ze čtyř variant práce ktle. Puze ÚT Pkud zvlíme tut mžnst, pak regulátr přejde d režimu, kdy je puze vytápěn dům. Čerpadl ÚT začíná pracvat p překrčení teplty zapnutí čerpadla (tvární nastavení na 40 C). Pd tut tepltu (mínus hystereze 2 C) čerpadl přestává pracvat. V tmt režimu se vedle teplt, na pravé straně zbrazvacíh displeje, zbrazí symbl Čerpadla suběžně V tmt režimu začínají čerpadla pracvat p překrčení teplty zapnutí čerpadel (tvární nastavení na 40 C). Tyt teplty se však mhu lišit, v závislsti na uživatelském nastavení. Může t způsbit zapínání čerpadel v různých kamžicích, ale p překrčení bu těcht prahů již budu čerpadla pracvat suběžně. Čerpadl ÚT pracuje celu dbu a čerpadl TUV se vypíná p dsažení zadané teplty na bjleru; pětvně se pak zapíná p pklesu teplty 2 C. V tmt režimu se vedle teplt, na pravé straně zbrazvacíh displeje, zbrazí symbl Změny zadané teplty TUV lze prvádět pmcí stlačení a přidržení tlačítka sekund). Na zbrazvacím displeji se zbrazí: (přidržvat něklik Zadanu tepltu lze měnit pmcí pužití tlačítek k prvtnímu zbrazení. p uplynuti něklika sekund se displej vrátí POZOR: V tmt režimu má být nainstalván zpětný ventil, který zajišťuje udržvání jiné teplty v bjleru a jiné v dmě. P zapnutí funkce čerpadla suběžně se na displeji bjeví tři pzice, při sledvání displeje zleva máme: tepltu ktle (ÚT); tepltu bjleru (TUV) a tepltu zadanu (ÚT). Letní režim P aktivaci tét funkce pracuje puze čerpadl T.U.V., jehž úklem je dhřívat bjler. Čerpadl se zapíná p překrčení nastavenéh prahu zapínání (viz funkce teplta čerpadla T.U.V.) a pracuje až d dsažení zadané teplty. Čerpadl se pak pětvně zapne, pkud teplta klesne 2OC (stálá hystereze). V letním režimu se nastavuje puze zadaná teplta na ktli, který dhřívá vdu v bjleru (zadaná teplta ktle je sučasně zadanu tepltu bjleru). V tmt režimu se vedle teplt, na pravé straně zbrazvacíh displeje zbrazí *. 18

19 Pririta TUV Aktivváním pririty TUV způsbuje přepnutí regulátru d režimu s priritu bjleru. V tmt režimu je zapnuté čerpadl bjleru (TUV), až d kamžiku dsažení nastavené zadané teplty T.U.V.. P dsažení zadané teplty bjleru se čerpadl TUV vypne, čímž djde k zapnutí čerpadla ÚT. Práce čerpadla ÚT trvá celu dbu až d kamžiku, když teplta na bjleru klesne pd zadanu hdntu (a stálu hysterezi TUV 2 C). Pak djde k vypnutí čerpadla ÚT a k zapnutí čerpadla TUV. V tmt pracvním režimu je práce ventilátru mezena d teplty 65 stupňů na ktli, prtže tímt způsbem se zamezuje přehřívání ktle. Funkce pririta T.U.V. spčívá v principu, že nejdříve dchází k hřevu teplé užitkvé vdy a následně pak k hřevu vdy v radiátrech. V tmt režimu se vedle teplt, na pravé straně zbrazvacíh displeje, zbrazí symbl Změny zadané teplty TUV lze prvádět pmcí stlačení tlačítka Na zbrazvacím displeji se zbrazí: (přidržet p dbu něklika sekund). Zadanu tepltu lze měnit pmci pužiti tlačítek P uplynutí něklika sekund se displej vrátí k prvtnímu zbrazení. P dsažení hdnty zadané teplty bjleru se čerpadl TUV vypne a následně djde k zapnutí čerpadla ÚT. V tmt pracvním režimu je práce ventilátru mezena d teplty 65 stupňů na ktli, prtže tímt způsbem se zamezuje přehřívání ktle. Takvý stav ktle bude udržván až d kamžiku, kdy bude dsažena zadaná teplta na bjleru. Jestliže tat teplta byla dsažena, pak se vypíná čerpadl TUV a dchází následně k zapnuti čerpadla ÚT. Práce čerpadla ÚT. trvá p celu dbu až d kamžiku, kdy teplta na bjleru klesne pd zadanu hdntu ( 2 C), v tm kamžiku djde k vypnutí čerpadla ÚT a k zapnutí čerpadla TUV. Funkce pririta TUV spčívá v principu, že nejdříve dchází k hřevu teplé užitkvé vdy a následně pak k hřevu vdy v radiátrech. POZOR: Ktel má mít instalvaný zpětné ventily na běhu čerpadel ÚT a TUV. Ventil instalvaný na čerpadle TUV zabraňuje vytahvání hrké vdy z bjleru. Ventil instalvaný na běhu čerpadla ÚT neprpuští hrku vdu, která hřívá bjler. Vývěr jazyka V rámci tét funkce může uživatel měnit jazykvu verzi regulátru. Tvární nastavení Regulátr je vstupně naknfigurván k práci. Je však nutné jej přizpůsbit vlastním ptřebám. V každém kamžiku je mžný návrat k tvárnímu nastavení. Při zapnutí funkce tvární nastavení ztrácíme všechna vlastní nastavení ktle ve prspěch nastavení, která jsu zapsána výrbcem ktle (netýká se t servisních nastavení). Od tht kamžiku můžeme pětvně znvu nastavvat vlastni parametry ktle. 19

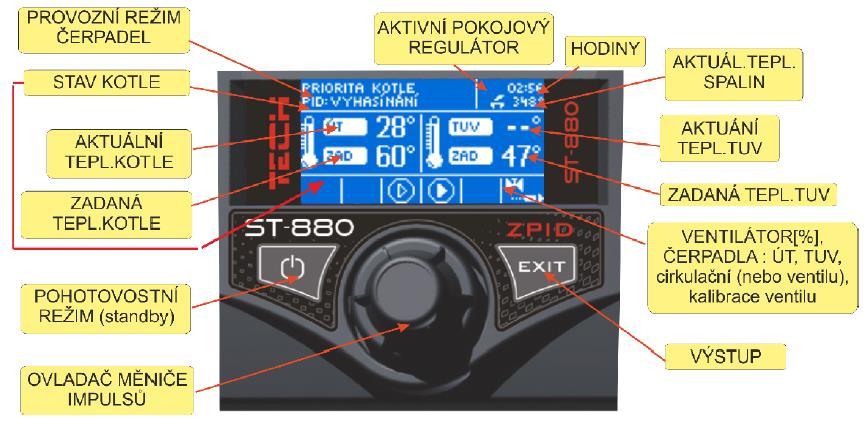

20 9.2. Ecmax 02 pkrčilá Ovlada čerpadl běhu vdy UT, čerpadl teple užitkve vdy (TUV), cirkulačni čerpadl neb ventil, směšvaci ventil a ventilatr. Take je mžne vladani dvu ddatečnych směšvacich ventilů pmci mdulů 431N. U tht typu regulatru je vykn ventilatru stanven na zakladě měřeni teplty ktle a teplty spalin, měřenych na vystupu s ktle. Ventilatr pracuje nepřetržitě a jeh tačky zavisi bezprstředně na aktualni tepltě ktle, tepltě spalin a rzdilu těcht parametrů vůči zadane tepltě. B. Základní pjmy: Rztápění tent cyklus se začina v kamžiku vlby funkce rztápění v menu regulatru a trva d dby, než teplta ktle (ÚT) dsahne hdnty nejmeně 40C (vyrbni nastaveni - mez ventilátru). Zarveň musi byt splněna pdminka, že se teplta udrži na tet hdntě p dbu nejmeně 4 minuty (vyrbni nastaveni - čas rztápění). Jsu-li tyt pdminky splněny, regulatr přejde d prvzníh režimu. V připadě, že p vlbě funkce rztápění nedsahne regulatr d 30 minut hdnt prvznih režimu, na displeji se zbrazi infrmace Neúspěšné rztápění. V takvem připadě je třeba zahajit cyklus rztápění d začatku. Prvz p sknčeni rztápění přejde regulátr na prvzní režim. Je t základní fungvaní regulátru, při kterém pracuje ventilátr autmaticky pdle algritmu PID, přičemž teplta sciluje klem teplty zadané uživatelem. V uživatelském menu se namíst funkce rztápění zbrazí pzice ventilátr. Ventilátr je mžné pdle ptřeby vypnut (např. při dsypáváni paliva). Pkud by teplta nečekaně vzrstla 5C nad zadanu tepltu, aktivuje se tzv. režim dzru. Režim dzru tent režim se zapne autmaticky, jestliže v prvzním režimu vzrste teplta vice jak 5C nad tepltu zadanu. Za účelem snížení teplty běhvé vdy přejde se d regulace s PID na manuální nastaveni (pdle parametrů v menu instalatéra). Vyhasnutí jestliže teplta ktle klesne 2C pd mez ventilátru a nestupne p dbu 10 minut (výrbní nastaveni - čas vyhasnutí), regulátr přejde na cyklus vyhasínání. P tet dbě přestane ventilátr pracvat a na displeji se zbrazí infrmace Vyhasnutí. V případě výpadku napájeni přestane regulátr pracvat. P bnveni napájeni se regulátr, díky zabudvané paměti, vrací d prvzu pdle dříve zadaných parametrů. Přerušeni ddávky elektrické energie nemá za následek vymazaní předešlých prvzních hdnt. C. Funkce regulátru: V tét části jsu ppsány funkce regulátru, pstup při změnách parametrů a výběr funkcí v menu. Hlavní strana Během nrmálníh prvzu regulátru se na grafickém displeji zbrazuje hlavní stránka. Pdle aktuálníh prvzníh režimu jsu zbrazvány příslušné panely zbrazení. Stisknutím vladače měniče impulsů přejde uživatel d menu první úrvně. Na displeji se zbrazí první čtyři vlby tht menu. Zbrazení dalších vleb dcílíme táčením vladače měniče. Pr vlbu dané funkce je třeba stisknut vladač měniče. Pdbně pstupujeme při změně parametrů. Aby ke změně dšl, je nutné ji ptvrdit. Th dsáhneme stisknutím vladače měniče při nápisu POTVRDIT. Pkud nechce uživatel v dané funkci vyknat žádnu změnu, stiskne vladač měniče při nápisu ZRUŠIT. Pr puštění menu je třeba pužít tlačítk VÝSTUP. POZOR: Phtvstní režim nevypíná napájení regulátru. Rztápění / Ventilátr Pmcí tét funkce může uživatel snadn rztápět ktel. P úvdnim nalžení a zapáleni paliva si vybere funkci Rztápění, ktera autmaticky reguluje ventilatr. Vyběrem ptimalnich parametrů přejde ktel plynule d prvzníh režimu. P přechdu ktle d prvzníh režimu se na displeji zbrazí míst funkce Rztápění pzice Ventilátr. Od tét chvíle vlba plní funkci zapnutí/vypnutí ventilátru. Pmcí tét funkce můžeme kdykliv na určitý čas zapnut/vypnut ventilátr ( např. při dsypáváni paliva). Hlavní zbrazení na displeji Pmcí tét funkce si může uživatel vybrat jedn ze čtyř zbrazeni hlavních panelů prvzu regulátru: 20

21 zbrazení panelu UT (zbrazuje aktuální prvzní režim ktle), hlavní ventil (zbrazuje parametry práce hlavníh ventilu), ventil 1 (zbrazuje parametry práce ddatečnéh ventilu 1), ventil 2 (zbrazuje parametry práce ddatečnéh ventilu 2). zbrazení servisníh panelu zbrazení není dstupné uživateli. Je t specialní zbrazeni displeje jen pr výrbce tht zařizení. Zbrazení displeje je mžné měnit i přím v hlavní stránce, stisknutím tlačítka Výstup. POZOR: Aby byly panely s parametry ventilů aktivní, musí být tyt ventily před tím dbrným pracvníkem správně nainstalvané a zknfigurvané. Zadaná teplta ÚT Tat vlba umžňuje stanvit zadanu tepltu ktle. Tepltu ktle může uživatel měnit v rzsahu d 45 C d 85 C. Zadanu tepltu ÚT je mžné měnit také přím v zbrazení hlavní stránky regulátru táčením vladače měniče impulsů. Zadaná teplta TUV Tat vlba umžňuje stanvit zadanu tepltu teplé užitkvé vdy. Uživatel může měnit tut tepltu v rzsahu d 30 C d 60 C. Druh paliva Vlba umžňuje vybrat jednu ze tří variant paliva (uhlí, uhelný prach neb dřev), které bude spalván v ktli. Každý druh paliva vyžaduje jiné nastavení ventilátru pr dsažení ptimálníh prcesu spalvání. POZOR: u ktlů Ecmax je mžná puze vlba DŘEVO. Manuální prvz Pr phdlí uživatele je regulátr vybaven funkcí Manuální prvz. V tét funkci je každé prvzní zařízení (ventilátr, čerpadl UT, čerpadl TUV, přidavné čerpadl cirkulační neb ventilu) zapínání a vypínání nezávisle na statních a každý aktivní směšvací ventil je mžné zavřit, tevřit neb stpnut v dané plze. Stisknutím vladače měniče impulsů se rzběhne phn vybranéh zařizení. Zařizení bude v chdu d naslednéh stisknutí měniče impulsů. 21

22 Ddatečně je k dispzici vlba Výkn ventilátru, kde má uživatel mžnst nastavit v manualním prvzu libvlnu rychlst táček ventilatru. Prvzní režimy čerpadel V tét funkci se pdle ptřeb uživatele aktivuje jeden ze čtyřech prvzních režimů ktle. Vytápění dmu V tet vlbě přejde regulátr d režimu hřivání běhu ÚT. Čerpadl začne pracvat nad tepltu zapnutí čerpadel (výrbně nastavené na 38 C). Pd tut tepltu (minus hystereze 2 C) přestane čerpadl pracvat. Pririta bileru V tmt režimu se nejprve zapne čerpadl bjleru (TUV) a pracuje d dsaženi zadané teplty TUV. P jejím dsaženi se čerpadl vypne a aktivuje se běhvé čerpadl UT. Práce čerpadla UT prbíhá celu dbu až d kamžiku, kdy teplta bjleru pklesne pd zadanu tepltu hdntu hystereze TUV. Tehdy se vypne čerpadl UT a zapíná se čerpadl TUV ( čerpadla pracuji střídavě). V tmt režimu je prvz ventilátru a pdavače mezen tepltu ktle d 62 C, aby se předešl přehřáti ktle. POZOR: Ktel musí mít namntvané zpětné ventily na běhu čerpadel UT i TUV. Ventil na čerpadle TUV zabraňuje vysávaní hrké vdy z bjleru. Paralelní čerpadla V tmt režimu začínají bě čerpadla pracvat sučasně p dsažení teplty zapnutí čerpadel. Tat teplta může být pr každé čerpadl jiná, v závislsti d nastavení uživatelem. Znamená t, že jedn čerpadl se může zapnut dřív než t druhé, ale p překrčení bu těcht mezí budu čerpadla pracvat sučasně. Čerpadl ÚT pracuje stále a čerpadl TUV se vypne p dsažení zadané teplty bjleru; napak k jejímu zapnutí djde p pklesu pd tepltu zadanu sníženu hdntu nastavené hystereze TUV. Letní režim V tét vlbě zůstává čerpadl UT vypnuté a čerpadl TUV se zapne p dsažení nastavené teplty zapnutí. Bude pracvat nepřetržitě d kamžiku, než teplta klesne na tepltu zapnutí sníženu hdntu hystereze TUV, neb pkud bude splněna tat pdminka: (teplta ktle) + 2 C (teplta bjleru). V letním režimu se stanvuje puze zadana teplta ktle, která je sučasně zadanu tepltu bjleru. Týdenní regulace Tat funkce umžňuje naprgramvat změny zadané teplty ktle. Zadane dchylky se phybuji v rzmezí +/-100C. Změny je mžne nastavit dlišně pr každu hdinu v daném dni v týdnu. Snížení pkjvé regulace Tat funkce pracuje v sučinnsti s pkjvým dvuplhvým regulátrem (regulátr standard) neb regulátrem OPOP. Parametr snížení pkjvé regulace stanvuje hdntu teplty, kteru se sniží zadaná teplta ÚT p vyhřátí pkjvéh regulátru (kdy bude dsažen zadané teplty v bytě). Rzsah nastavení se phybuje v rzmezí 0 30 C. Výběr jazyka Pmci tet funkce zvlíme jazykvu verzi regulátru. Výrbní nastavení Regulátr je z výrby nastaven tak, aby byl schpen prvzu. Je však nutne přizpůsbit tt nastaveni knkretnim prvzním pdmínkám a vlastním ptřebám. Kdykliv je mžné vrátit se k hdntám výrbníh nastavení. Vlbu vyrbníh nastavení se vymažu hdnty nastavení ktle zadané uživatelem (zapsané v menu) v prspěch nastavení zadaných výrbcem ktle. Od tht kamžiku může uživatel nanv nastavvat vlastní parametry. 22

23 Infrmace prgramu Pmcí tét funkce si může uživatel věřit jaku prgramvu verzí regulátr dispnuje. D. Nastavení instalatéra: Hlavní ventil Aktivace a nastavení směšvacíh ventilu. Napájecí napětí ventilu je 230V. Zapnutí Funkce umžňuje dčasné vyřazeni ventilu z prvzu. Zadaná teplta na ventilu Tt nastavení stanvuje tepltu v běhu udržvanu pmcí směšvacíh ventilu. Kntrla teplty Tent parametr určuje frekvenci měření (kntrly) teplty vdy za ventilem v instalaci ÚT neb TUV. Jestliže čidl zaznamená změnu teplty (dchylku d zadané), tehdy se elektrventil ptevře neb přivře ptřebnu vzdálenst, aby se pět dsáhl zadané teplty. Čas tevření V tét funkci se nastavuje čas uplnéh tevření ventilu, čili dba ptřebná na tevřeni ventilu z hdnty 0% na 100%. Tent čas je nutné stanvit v suladu s pužitym servmtrem ventilu (uveden na vyrbním štítku). Jedntkvý zdvih V tét funkci se stanví prcentvý jedntkvý zdvih pr tevření ventilu, tzn. maximalně klik prcent se může ventil jednrázvě tevřít neb zavřít (maximální phyb ventilu v jednm měřicím cyklu). Minimální tevření Tut funkcí se stanví minimální hdnta tevřeni ventilu. Pd tut hdntu se ventil nedvře. Typ ventilu Pmci tet vlby vybírá uživatel druh ventilu: ÚT neb pdlahvý. Tt nastavení změní maximální mžnu tepltu, kteru lze na ventilu nastavit. Regulace pdle pčasí (tydenní prgram ventilu) Tat funkce vyžaduje mntáž venkvniíh čidla. Čidl je třeba umístit tak, aby nebyl vystaven přímému slunečnimu zařeni a jiným nežáducím atmsferickým vlivům. Aby ventil správně pracval, určuje se zadaná teplta (za ventilem) pr čtyři mžné venkvní teplty. XA = -20 C, XB = -10 C, XC = 0 C, XD = 10 C, YA, YB, YC, YD zadané teplty ventilu pr dpvídající venkvním tepltám: XA,XB, XC, XD. Typ ventilu Tat funkce umžňuje nastavit chranu ktle před příliš studenu vdu, vracející se z hlavníh běhu (vda vracející se z tpnéh systému d ktle), která může být příčinu nízktepltní krze ktle. Ochrana zpátečky funguje tím způsbem, že pkud je teplta zpětné vdy příliš niízka, djde k přivření ventilu až d kamžiku, kdy krátky běh ktle dsahne dpvídající tepltu. Funkce rvněž chraní ktel před nebezpečně vysku tepltu zpátečky tím, že zabrání varu vdy. P zapnutí tét funkce nastavuje uživatel minimalní a maximalní přípustnu tepltu zpátečky. Snížení pkjvé regulace Tat funkce je aktivni puze ve splupraci s pkjvym regulatrem (standardním neb RT10). Pté, c pkjvý regulátr dsahne zadanu tepltu v bytě (hlasí vyhřátí místnsti), ventil se přivře, aby se teplta za ventilem snížila tepltu nastavenu v tét funkci. Činnst regulátru OPOP (RT10) Tat vlba je aktivní výhradně ve splupráci s pkjvým regulátrem OPOP (RT10) a umžňuje vybrat variantu splupráce regulátru se směšvacím ventilem: Snížení teplty v tmt režimu pkjvý regulátr RT10, p vyhřátí bytu na zadanu tepltu, sníží zadanu tepltu ventilu hdntu Snížení pkjvé regulace. Dynamické změny v tmt režimu pkjvý regulátr RT10, p vyhřátí bytu na zadanu tepltu, pracuje pdle následujícíh nastavení: Změna zadané teplty ventilu tt nastaveni určuje, klik se sníží neb zvýší teplta ventilu při jedntkvé změně pkjvé teplty. Funkce úzce suvisí s parametrem Rzdíl teplt v místnsti. 23

24 Rzdíl teplt v místnst i - tt nastaveni určuje jedntkvu změnu aktuální pkjvé teplty (s přesnstí d 0,1 C), při které djde k výše ppsané změně zadané teplty ventilu. Příklad: nastaveni: Rzdíl teplt v místnsti 0,5 C nastaveni : Změna zadané teplty ventilu 1 C nastaveni : Zadaná teplta ventilu 40 C nastaveni : Zadaná teplta pkjvéh regulátru 23 C Případ 1. Jestliže pkjvá teplta vzrste na 23,5 C ( 0,5 C), ventil se přivře na zadanu tepltu 39 C ( 1 C). Případ 2. Jestliže pkjvá teplta klesne na 22 C ( 1 C), ventil se nastaví na zadanu tepltu 42 C ( 2 C). Výrbní nastavení Tat funkce umžňuje návrat k výrbnímu nastavení směšvacíh ventilu. Návrat k výrbním nastavením nemění stanvení typ ventilu (UT neb pdlahvý). Ventil 1 a 2 Tat funkce umžňuje vlbu nastavení pr práci ddatečnéh směšvacíh ventilu. Aby ventil pracval správně a v suladu pžadavky uživatele je nutné prvést, nastavením příslušných parametrů, jeh knfiguraci ( pdbně jak v případě hlavníh ventilu). Pdrbné nastavení přídavných ventilů je uveden v návdu pr 431N mdul, který řízení těcht přídavných ventilů umžňuje. Pkjvý regulátr Pmcí tét funkce si může uživatel zvlit dpvídající typ pkjvéh regulátru. Vlí mezi standardním regulátrem (tradiční dvuplhvý) a regulátrem OPOP/TECH (RT10). Při zapjení regulátru OPOP/TECH má uživatel mžnst kntrlvat a měnit zadané teplty ÚT, TUV a směšvacíh ventilu. Zbrazvány jsu také všechny alarmy regulátru ktle. Při splupráci se směšvacím ventilem má uživatel na zbrazvacím panelu s parametry ventilu také náhled na aktuální venkvní tepltu. POZOR: Na výstupy pkjvéh regulátru se nesmí připjit žádné vnější. GSM mdul Mdul GSM je dplňkvé zařízení splupracující s regulátrem ktle, které umžňuje dálkvu kntrlu práce ktle pmci mbilníh telefnu. Uživatel je zprávu SMS upzrněn na případný alarm regulátru ktle a vysláním dpvídající SMS je zpětně infrmván mmentální tepltě všech čidel. P zadání kódu autrizace je mžná rvněž dálkvá změna zadaných teplt. Pdrbné nastavení naleznete v návdu pr GSM mdul. Internetvý mdul Využití tht pracvníh režimu je mžné puze p zakupení a připjení přídavnéh řídícíh mdulu S T-500, který není sučástí standardní výbavy regulátru. Internetvý mdul je zařízení umžňující dálkvu kntrlu práce ktle přes internet neb lkální síť. Uživatel kntrluje na mnitru dmácíh pčítače stav všech zařízeni instalace ktle. Činnst každéh zařízeni je znázrněna v pdbě animace. Pdrbné nastavení naleznete v návdu pr Internetvý mdul. Nastavení pkjvéh regulátru Tat funkce umžňuje naprgramvaní činnsti pkjvéh regulátru: Vypnutý pkjvý regulátr nemá vliv na jiné nastavení. Ktel pté, c pkjvý regulátr signalizuje dsažení teplty vyhřátí, následuje pkles teplty na zadanu tepltu. Čerpadl ÚT - pté, c pkjvý regulátr signalizuje vyhřátí, následuje vypnuti čerpadla UT. Teplta zapnutí čerpadla ÚT Tat vlba služí pr nastavení teplty zapnutí čerpadla ÚT (je t teplta měřená na výstupu vdy z ktle). Nad tut tepltu začíná čerpadl pracvat. Vypnutí čerpadla nastane p pklesu teplty ktle pd tepltu zapnutí (mínus hystereze 2 C). 24

25 Teplta zapnutí čerpadla TUV Tat vlba služí pr nastavení teplty zapnutí čerpadla TUV (je t teplta měřená v zásbníku teplé užitkvé vdy). Nad tut nastavenu tepltu (např. 38 C) se čerpadl zapne a pracuje ve vybraném prvzním režimu. Čerpadl se vypne p pklesu teplty ktle pd tepltu zapnutí (mínus hystereze TUV 2 C), tzn. že se vypne při tepltě ktle 36 C. Hystereze ktle Tat vlba služí k nastavení hystereze zadané teplty ÚT. Je t rzdíl mezi tepltu přechdu d útlumvéh režimu a tepltu návratu d pracvníh cyklu (např.: jestliže zadaná teplta má hdntu 60 C a hystereze je 3 C, přechd na útlumvý režim nastane p dsaženi teplty 60 C a návrat d pracvníh cyklu p pklesu teplty na 57 C). Hystereze TUV Tat vlba služí pr nastavení hystereze zadané teplty na bjleru. Je t maximální rzdíl mezi zadanu tepltu (čili zvlenu tepltu na bjleru, při niž se čerpadl vypne) a tepltu, kdy pět začne pracvat. Příklad: zadaná teplta má hdntu 55 C a hystereze je 5 C. P dsažení zadané teplty 55 C, se čerpadl TUV vypíná a zapíná se čerpadl ÚT. Když se teplta sníží na 50 C, znvu se zapne čerpadl TUV. Přídavné čerpadl Uživatel má mžnst připjení přídavnéh čerpadla: běhvéh neb čerpadla ventilu. Pdle výběru čerpadla je třeba zknfigurvat správně nastavení. Nastaveni běhvéh čerpadla Uživatel zde nastavuje denní cyklus činnsti a přestávek čerpadla s přesnstí 30 minut. Pr usnadnění nastavvání těcht parametrů existuje mžnst kpírvat vybraný časvý interval d dalších dní. P stanvení prvzníh plánu je nutné nastavit čas práce a dbu vypnutí čerpadla v průběhu aktivity v dříve vybraném časvém intervalu. V případě ptřeby je rvněž mžné rychlým způsbem vymazat stávající nastavení a tím usnadnit nastavení nvých časvých intervalů. Nastavení čerpadla ventilu Tat funkce umžňuje výběr prvzníh režimu čerpadla. Čerpadl se zapne: vždy (čerpadl pracuje nepřetržitě, nezávisle na tepltách); nad mezí zapnutí (čerpadl se zapne nad nastavenu tepltu zapnutí). Jestliže se má čerpadl zapnut nad mezí zapnutí, je ptřebné stanvit tepltu meze zapnutí čerpadla (teplta ktle, měřena na čidle ÚT). Hdiny Pmcí tét funkce nastavíme aktuální hdinu a den. Citlivst měniče impulsů Pmcí tht nastavení můžeme stanvit citlivst vládání měniče impulsů, který detekuje správné táčky ventilátru a chrání jej prti pškzení, v úrvních d 1 d 3 (kde 1 znamená nejvyšší citlivst). Krekce venkvníh čidla Krekce venkvníh čidla se vyknává při mntáži neb p delší dbě prvzu regulátru, jestliže se rzchází zbrazvaná teplta se skutečnu. Rzsah regulace : -10 d +10 C. Dezinfekce TUV Tepltní dezinfekce spčívá ve zvýšení teplty na pžadvanu dezinfekční tepltu, tj. minimálně 60 C v celém běhu TUV. Účelem dezinfekce TUV je likvidace bakterií Leginella pneumphila, které způsbují slabení imunity rganismu. P zapnutí tét funkce (puze v režimu Pririta bjleru) se bjler nahřívá až d mmentu dsažení teplty dezinfekce, kteru před tím stanvil uživatel. Parametr čas dezinfekce určuje dbu trvaní dezinfekce (např.: 10minut). Pté se bjler vrací d nrmálníh pracvníh režimu. P zapnutí dezinfekce musí být dsažen teplty dezinfekce d času dhřátí před dezinfekcí. V pačném případě se funkce samčinně deaktivuje. E. Servisní menu: Pr vstup d servisníh menu regulátru je třeba zadat čtyřmístný kód. Tímt kódem dispnuje výrbce ktle pršklená mntážní firma s platným certifikátem. 25

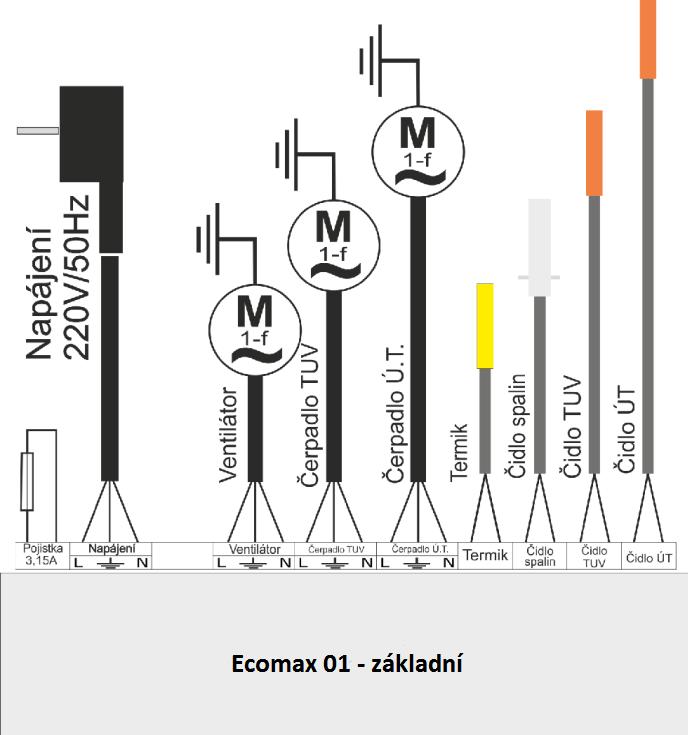

26 10 Elektrinstalace Regulátr je napájen ze sítě 230V/50Hz pmcí síťvéh kabelu se zahnutu vidlicí a knektrem CEE7/7. V puzdru síťvé zásuvky IEC 320 C13 se nachází chranná trubičkvá pjistka 2A/T. Silvá část regulátru je přišrubvána na zadním plechvém krytu ktle. Dělí se na dvě varianty dle typu řídící jedntky Ecmax 01 - základní Zapjení všech příslušenství a čidel je realizván prstřednictvím externí patice, která je umístěna na zadním pláštění ktle. Zapjení se dělí na knektrvé (na vnějším pláštění externí patice) a svrkvé (uvnitř externí patice). 26

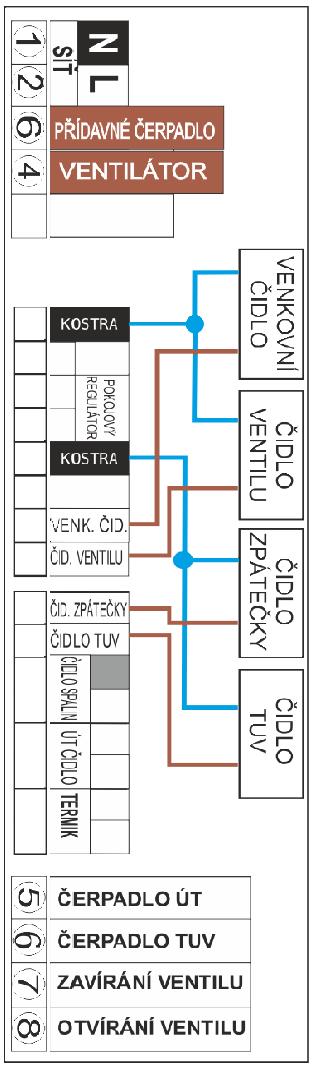

27 10.2 Ecmax 02 - pkrčiá Zapjení všech příslušenství a čidel je realizván prstřednictvím externí patice, která je umístěna na zadním pláštění ktle. Zapjení se dělí na knektrvé (na vnějším pláštění externí patice) a svrkvé (uvnitř externí patice). Externí patice: zapjení vnější Externí patice: zapjení vnitřní 27

28 10.3 Parametry regulátru Dle typu řídící jedntky ze rzlišují následující hlavní parametry regulátrů. Ecmax 01 základní Ecmax 02 - pkrčilá 11 Likvidace Pr výrbu a balení ktle není pužit žádný nebezpečný materiál, vyžadující zvláštní zacházení s dpadem. Obal se skládá z dřevěné přepravní palety, papírvéh kartnu a pružné průhledné balicí flie. Papír i paleta se p demntáži spálí v ktli, balicí flii je nutn devzdat na skládku kmunálníh dpadu. P sknčení živtnsti ktle je nutn jej demntvat a rztříděný materiál je nutn devzdat d sběrných míst dle jedntlivých druhů materiálů a dle platných předpisů. Pužitý materiál ktle: - celvý plech - šedá litina - hliníkvá slitina na tělese ventilátru - izlace slžená ze skelných vláken - žárbetn - nástřik synteticku, eventuelně práškvu barvu - elektrnické sučástky - měděné vdiče - siliknvá izlace vdičů 28

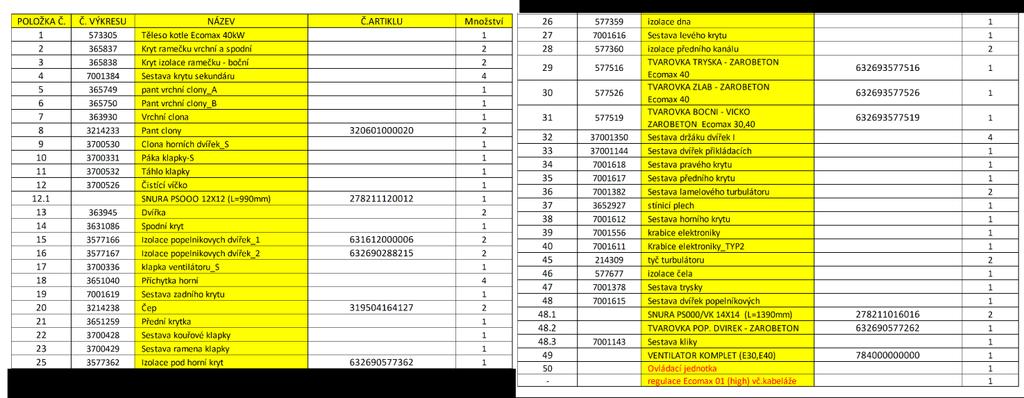

29 12. Seznam náhradních dílů 29
