Zpracování keramického středověkého souboru z Lažan u Skutče

Transkript

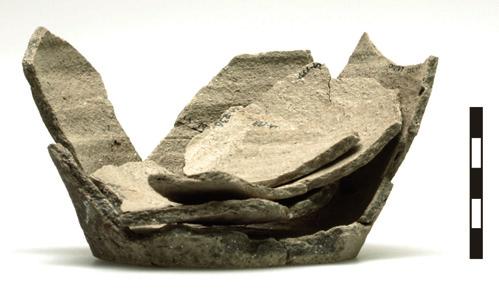

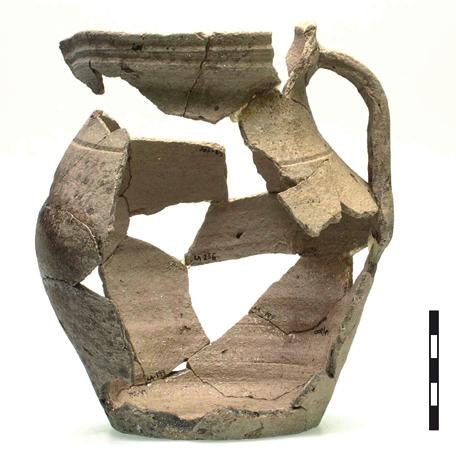

1 Zprcování kermického středověkého souoru z Lžn u Skutče Tretment of medievl cermic set of Lžny ner Skuteč Alexndr Kloužková 1, Lju Svoodová 2, Petr Zemenová 1 1 Ústv skl kermiky, Vysoká škol chemicko-technologická v Prze, Technická 5, Prh 6 2 Archeologický ústv AV ČR, Prh, v.v.i., Letenská 4, Prh 1 E-mil: lexndr.klouzkov@vscht.cz Při záchrnném rcheologickém výzkumu v Lžnech u kostel sv. Václv yl nlezen zniklá kostnice, která oshovl velké množství kermických střepů dtovných do století. Podle mkroskopických znků yly rozděleny do 5 skupin následně hodnoceny především z hledisek chemického (XRF) i minerlogického složení (XRD, termické nlýzy, Rmnov spektroskopie) nměřených prmetrů jko je ojemová hmotnost, hmotnostní nsákvost td. Optickou mikroskopií yl sledován mikrostruktur střepových hmot hodnocen v souvislosti s možným použitím lokálních surovin. Bylo zjištěno, že střepové hmoty yly velmi podoné, lišily se především podmínkmi výplu, yl prokázán vz n místní horniny (řidlice, droy). V rámci resturátorského záshu ylo postupně dle etických zásd zresturováno 17 nádo. Úvod A lrge numer of pottery shrds dted to 13 th 14 th century were found during rcheologicl rescue excvtion in the vicinity of the St. Wencesls church in Lžny in These shrds were sorted into 5 groups ccording their mcroscopicl fetures nd evluted in terms of chemicl (XRF) nd minerlogicl composition (XRD, therml nlyses, Rmn spectroscopy). Opticl microscopy ws used to chrcterize microstructure of the cermic odies nd to evlute them in connection with the possile use of locl rw mterils. It ws determined tht cermic odies of the nlyzed smples were very similr; the differences were relted minly to firing conditions. The reltionship with the locl minerls ws lso proved. Seventeen vessels were restored ccording ethic principles. V posledních letech dochází k výrznější spolupráci rcheologů, resturátorů chemiků, nejenom při klsickém hodnocení pigmentů n mlách, orgnických zytků n dně nádo, kovových rtefktů pod., le i při chrkterizci kermických nálezů. Tento kontkt yl prohlouen i otevřením nového ooru n VŠCHT Prh zývjícím se resturováním uměleckořemeslných děl ze skl kermiky. Prvním impulsem k vyprcování předloženého příspěvku ylo zdání semestrální práce v rámci spolupráce Ústvu skl kermiky, VŠCHT Prh AV ČR, Prh, v. v. i. zývjící se resturováním středověké nádoy z Lžn [1]. Vzhledem k zjímvému rozsáhlému souoru lžnských střepů, dtovných dle výzdoy do století, ylo nlyzováno více mteriálu postupně resturováno 17 nádo. Místo rcheologického kermického nálezu, zniklá gotická kostnice, leží nedleko presytáře kostel sv. Václv v Lžnech (Or. 1) v okrese Chrudim. Záchrnný rcheologický výzkum tohoto kostel proíhl v letech Jedná se o jednu z nejstrších skrálních stve n Skutečsku (první písemná zmínk pochází z roku 1350). Původně sloužil jko frní kostel v století se stl hřitovní kplí pánů z nedlekého hrdu Rychmurk Berků z Dué Vldštejnů. Kostel je zjímvý především díky zchovlým středověkým vrstvám omítek, náhroním kmenům zpuštěných do podlhy presytáře celkovému klsicistnímu interiéru [2, 3]. Jednou z nejčstějších otázek rcheologů ývá, zd je nález místním výrokem neo zd se jedná o import. Prvním krokem k posouzení možnosti lokálních surovinových zdrojů je vyhledání geologické mpy příslušné olsti následné porovnání s identifikovnými složkmi střepové hmoty (úlomky hornin, ostřivo, tvry zrn, minerály pod.). Pokud je k dispozici n porovnání lokální střepový mteriál ze stejného odoí je možné odert vzorky přípdných surovin popř. je i tepelně ztížit, lze získt velmi doré podkldy pro zhodnocení. Někdy všk ni všechny tyto informce nemusí vést k jednoznčnému závěru. Z geologické mpy [4 6] je ptrné, že olst Skutečsk se nlézá n okrji Železných hor, které ptří mezi geologicky nejpestřejší nejsložitější území v České repulice. N reltivně mlé ploše jsou zstoupeny prkticky všechny geologické formce (od strohorních ž po čtvrtohorní). Oec Lžny leží n podloží složeném především z droy (zpevněný sediment oshující křemen, živce, slídy, chlorit úlomky hornin vyvřelých, uszených i přeměněných) fylitické řidlice (metmorfit oshující především křemen, lit slídy sericit, chlorit, iotit) [4 9]. Přiližně 1 km od Lžn se v lízkosti hrdu Rychmurk nchází ývlý lom, který oshuje horniny hlinecko rychmurského souvrství [10 12]. Jedná se původně o komplex jílovitých droovitých řidlic s vložkmi rkózovitých dro (v přípdě hlinecké série), který metmorfóz přeměnil n souor plodových řidlic fylitů, křemičito-iotitových, ndluzitových cordieritových rohovců. Tzv. rychmurské droy jsou tvořené monotónním střídáním dro řidlic, které jsou posti- 362 Sklář kermik

2 Or. 1 Kostel sv. Václv: nhoře fotogrfie kostel; dole půdorys kostel [2] ženy slou metmorfózou projevující se rekrystlizcí jemně zrnitého iotitu v droovém tmelu (místy oshuje rovněž chlorit). Rychmurské droy jsou velmi jemnozrnné horniny, které jsou složeny převážně z úlomků křemene, živců, mfiolu světlých slíd (muskovit). Křemen v droách pochází z více zdrojů, nejčstější jsou úlomky žilného křemene, zdrojem nhedrálních zrn jsou grnitoidní horniny mgmticky korodovná euhedrální zrn jsou křemennými porfyry. Horninové úlomky zstupují jílovité písčité řidlice, fylity křemence [11 12]. Kermik vyroená ze surovin oshující výše uvedené horniny oshuje po tepelném zprcování minerály, které do příslušné teploty výplu neprocházejí žádnými změnmi (do C jsou to především živce křemen). Přítomnost dlších minerálů je velmi úzce spojen s podmínkmi výplu (teplotou, doou, oxidcí či redukcí). Především slídy (světlé i tmvé) jsou velmi rozšířenými minerály u nízkopálené historické kermiky tk čsto jejich přítomnost popř. i jejich vlstnosti (index lomu, pleochroismus, struktur) ývá indikátorem teploty výplu [13 14]. Experimentální část Během postupného resturátorského záshu n nlezeném rcheologickém souoru proíhl souěžně chrkterizce střepového mteriálu. Pomocí nlýz yly zjišťovány údje, které y vedly k posouzení prvděpodoné teploty výplu výroků umožnily zhodnotit možnost jejich výroy v místní dílně popř. zvážit přítomnost importu. Část I: Resturátorské práce Nlezené kermické střepy yly silně znečištěny prchovým depozitem, nánosy nečistot uszeninmi. N některých střepech yly ptrny stopy čerstvých lomů, jednoduchá rytá výzdo či jiné povrchové úprvy. N střepech yly ptrny i horizontální rýhy po točení neo otáčení n kruhu. Postup resturátorských prcí je znázorněn n nádoě LA 05/05-200, viz Or. 2. Vypreprovné střepy yly očištěny mechnicky vodní cestou z pomoci jemných krtáčků mycích houiček s důrzem n dokonle očištěné hrny. Po oschnutí yly n střepy tuší npsány identifikční čísl posléze yl tto čísl zlkován. Očištěné popsné střepy yly vyhledány podle polohy v těle nádoy, specifických znků chrkteristických vlstností (Or. 2 vlevo). Jednotlivé vyhledné střepy yly slepeny pomocí disperzního lepidl do původního tvru (Or. 2 uprostřed). Pro zvýšení stility nekompletní nádoy ylo použito i tvné lepidlo. Džánek měl zchován ideální profil, proto ylo možno nklonovt ztráty sádrovými implntáty. Jelikož se nedochovl střep s originální huičkou džánku, yl n přání zdvtele vytvrován podle nlogií ze stejného odoí loklity. Po zschnutí sádry yl proveden konečná korekce doplněné sádrové plochy mechnickým zroušením jemným flexiilním rusivem. Následovlo odstrnění zytků sádry z pórů mokré čištění houičkou pro odstrnění stop po sádrování seprátoru. Zdvtel si nepřál dorvovt doplněné sádrové výplně (Or. 2 vprvo). Při resturátorských prcích ylo celkem zresturováno 17 nádo 7 hrnců, 1 hrnek, 2 džány, 2 džánky, 1 nádok 1 pokličk (Or. 3, hrnek chyí). Celkem ylo umístěno 547 střepů, přesto mnoho původního střepového mteriálu chyělo ylo nhrzeno sádrovými výplněmi. V souoru ylo tké dlších 157 neumístitelných střepů, u kterých neylo možné určit jejich pozici v nádoách. Mohlo se jednt o střepy, které neptřily k zresturovným nádoám. Byl vysloven předpokld, že se mohlo jednt o střepy rozitých nádo z produkce nedleké hrnčířské dílny. Prvděpodoně rozité nekompletní nádoy vložené do zniklé kostnice kostel mohly sloužit jko pomocný výplňový drenážní mteriál při stvě. Část II: Hodnocení střepových hmot povrchových úprv K hodnocení ylo Archeologickým ústvem AV ČR, Prh, v. v. i. poskytnuto 5 vzorků, které chrkterizovly různé typy nlezených kermických střepů. Výěr reprezentntů z jednotlivých skupin yl proveden n zákldě jejich typického zrvení mkroskopických znků pro dnou skupinu, viz T. 1. Dlšími nlyzovnými vzorky yl kousek omítky nlezený společně Or. 2 Nádo LA 05/ vlevo po vyhledání; uprostřed po slepení; vprvo konečný vzhled nádoy (foto Lju Svoodová) Or. 3 Souor lžnských nádo po resturování (foto Lju Svoodová) /

3 T. 1 Rozdělení střepů do skupin Skupin Střep Tloušťk Zrnitost ostřiv Vnější povrch Vnitřní povrch Střed vzorku střepu [mm] I LA 200 4,64 středně zrnitá světlý světlý černý, sendvič II LA 292 4,51 středně zrnitá hnědý světle hnědý šedohnědý III LA 200 4,15 středně zrnitá tenký hnědý ž černý hnědý ž černý středně hnědý IV LA 372 5,15 středně zrnitá světle hnědý černý od světlehnědé po černou s ostrým přechodem V LA 200 c 3,49 středně zrnitá velmi tenký, černý světle hnědý hnědý T. 2 Stnovení zákldních prmetrů u kermických střepů z Lžn Skupin Vzorek W [%] E [%] OH [g.cm -3 ] d p [g.cm -3 ] P p [%] I LA 200 2,38 19,67 1,65 2,45 32,57 II LA 292 1,47 15,30 1,80 2,47 27,03 III LA 200 1,40 15,80 1,79 2,49 28,31 IV LA 372 0,16 18,83 1,73 2,57 32,66 V LA 200c 0,85 16,26 1,78 2,51 29,02 nádo č. 1 LA 05/ , nádo č. 2 LA 05/ ,38 16,42 1,77 2,49 29,04 nádo č. 3 LA 05/ ,48 15,92 1,76 2,44 28,05 nádo č. 4 K 1, s kermickým souorem tři vzorky střepových hmot nlyzovné v rámci resturátorských průzkumů [1, 15] (nádoy č. 1 2 yly přiřzeny ke skupině IV, střepová hmot nádoy č. 3 vykzovl sendvičový chrkter, proto yl zhrnut do I. skupiny nádo č. 4 yl přidán do skupiny III). Pro hodnocení chemického minerlogického složení střepů omítky yly použity práškové vzorky. Chemické složení ylo zjištěno pomocí rentgenové fluorescenční nlýzy (spektrometr ARL 9400 XP+). K určení minerlogické složení yl použit rentgenová difrkční nlýz (difrktometr PANnlyticl X Pert PRO s Cu nodou v rozshu (ADS 20)). Vyhodnocení difrktogrmů ylo provedeno progrmem X PertHighScore Plus příslušnou dtází. K identifikci uhlíku yl použit Rmnov spektroskopie (InVi Bsis od firmy Renishw, s konfokálním mikroskopem Leic, k zprcování spekter yl použit softwre WiRE 3.0.). Přípdné dodtečné teplotně závislé procesy proíhjící ve vzorku yly sledovány ž do C pomocí termických nlýz DSC TG (přístroj LINSEIS STA PT1600/1750 C HiRes, nárůst teploty 10 C/min, nvážk 25 mg). Dt yl vyhodnocen vhodným progrmem. Mkrostruktur kermických střepů yl pozorován stereomikroskopem Olympus SZX 9, mikrostruktur výrusů střepových hmot pomocí polrizčního mikroskopu Olympus BX51 s fotoprátem Cnon EOS 500D. Pro záznm vyhodnocení digitálního orzu yl použit progrm NIS Elements AR Zákldní prmetry, tj. skldovcí vlhkost (W), nsákvost (E), ojemová hmotnost (OH), zdánlivá hustot (d p ) zdánlivá pórovitost (P p ), yly vypočítány n zákldě vzthů z použití rozdílu hmotností získných po vysušení vzorků (2 hod. při 105 C) hmotností získných vážením n vzduchu ve vodě po 2 hodinovém vru 24 hodinovém temperování v destilovné vodě [16 17]. Výsledky diskuze Zákldní prmetry udávjící vlstnosti kermického střepu jsou v T. 2. (u nádo č. 1 č. 4 neyly dosttečně velké vzorky pro stnovení zákldních prmetrů). Z nměřených vypočtených hodnot vyplývá, že hodnoty leží v poměrně úzkých intervlech, npř. hmotnostní nsákvosti vzorků se pohyují v rozshu cc 15 ž 20 %. Chemické složení střepových hmot vzorků z Lžn je uvedeno pomocí ter- Or. 4 Ternární digrmy chemického složení kermických střepů omítky ze souoru z Lžn: digrm (CO+K 2 O+N 2 O)-Al 2 O 3 -SiO 2, vlevo; detil digrmu, vprvo T. 3 Chemické složení vzorků střepů z Lžn hlvní oxidy po přepočtu n 100 % Skupin Č. vzorku/ popř. nádoy Zstoupení oxidů [hmot. %] SiO 2 Al 2 O 3 Fe 2 O 3 TiO 2 CO MgO K 2 O N 2 O I LA ,94 29,97 5,00 0,80 0,80 1,50 3,60 0,40 II LA ,08 24,84 5,18 0,83 2,59 1,55 3,31 0,62 III LA ,54 26,24 5,05 0,91 1,51 1,72 3,23 0,81 IV LA ,87 27,38 4,06 0,61 0,61 1,01 4,06 0,41 V LA 200 c 57,06 29,03 6,01 0,90 1,10 2,20 3,40 0,30 nádo č. 1 LA 05/ ,18 26,50 4,08 0,82 1,43 1,63 2,96 0,41 nádo č. 2 LA 05/ ,80 27,36 4,05 0,61 0,81 1,32 3,65 0,41 nádo č. 3 LA 05/ ,94 28,97 5,99 0,70 0,50 2,10 3,50 0,30 nádo č. 4 K1 61,99 25,41 5,08 0,81 1,52 1,42 3,05 0,71 omítk 37,29 3,52 0,66 0,36 57,57 0,25 0, Sklář kermik

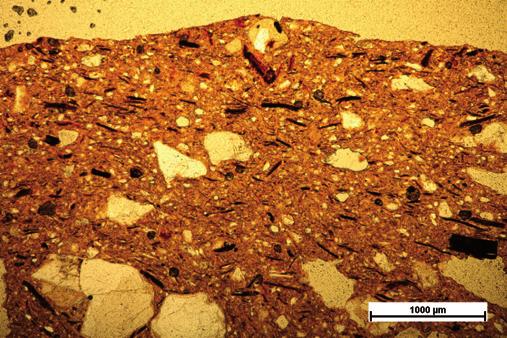

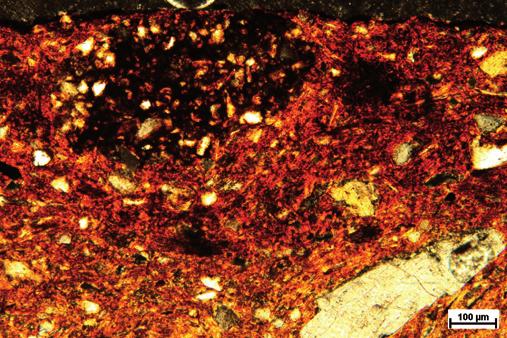

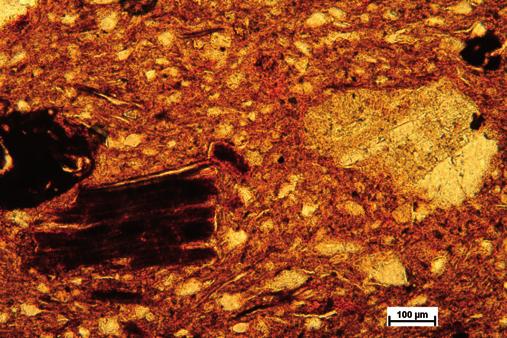

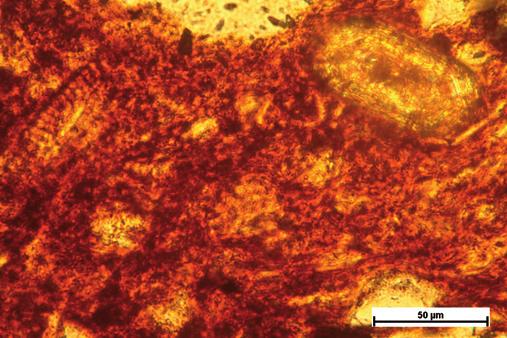

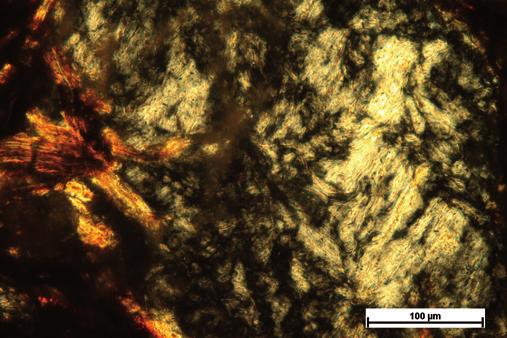

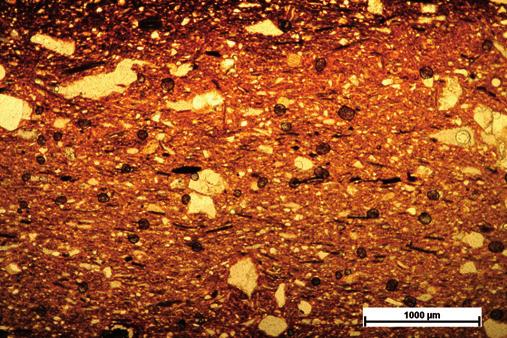

4 nárních digrmů n Or. 4. Ternární digrmy znázorňují vzájemný poměr vyrných oxidů (SiO2, Al2O3, CO, K 2O N2O) pro skupiny střepů I V, jednotlivé vzorky z nádo kousek omítky. V T. 3 jsou uvedeny hodnoty chemického složení hlvních oxidů po přepočtu n 100 hmot. %. Z ternárních digrmů je zřejmé, že vzájemný poměr hlvních oxidů (SiO2, Al2O3, CO, K 2O N2O) je u všech 9 vyrných kermických vzorků velmi po- doný. Osh CO leží v intervlu hodnot 0,54 2,67 hmot. % (kromě vzorku omítky), rovněž osh příměsí fosforečnnů kolísá v rozmezí 0,16 3,46 hmot. %, (je nutné zvážit přípdný primární zdroj, neoť poměrně vysoký osh P2O5 = 6,2 hmot. % yl identifikován u grfitové hlíny z Hlinsk [10]). Přítomnost těchto příměsí jejich kolísání mohou ýt způsoeny i sekundární kontmincí z nálezového míst, kostnice. Oshy osttních hlvních oxidů (Fe2O3, TiO2 MgO) se Or. 5 Porovnání difrktogrmů střepových hmot kermických skupin I V, jednotlivých vzorků nádo č. 1 4 omítky Or. 6 Snímky výrusů střepů: ) z nádoy č. 4 (K1), ) skupiny č. II LA 292 Or. 7 Snímky výrusu z nádoy č. 1 (LA 05/08-236): ) zákldní střepová hmot s ojedinělými velkými zrny ostřiv (PPL), vlevo dole ptrný úlomek horniny klst křemene; ) uprostřed křemen s undulózním zhášením, pod ním zrno sericitizovného mikroklinu, oklopené mtrix s ptrnými destičkmi iotitu s vysokým oshem Fe- pigmentce (XPL) Or. 8 Snímky výrusu z nádoy č. 4 (K1): ) nhoře ptrný úlomek železitého pískovce, vprvo dole dvojčtný srůst živce (XPL), ) vprvo nhoře ojedinělá mlá hrudk grfitu, pod ním sericitizovný živec, vlevo rozlístkovný iotit (PPL) pohyují v reltivně úzkých intervlech hodnot. Osh Fe2O3 se pohyuje od 4,14 do 5,72 hmot. %. Je zde reltivně nízký osh N2O (do 0,80 hmot. %) vyšší osh K 2O (2,90 4,00 hmot. %). Poslední vzorek, tj. vzorek, omítky se svým složením smozřejmě vymyká, oshuje výrzně vysoký osh CO. Minerlogické složení střepových hmot je ve formě difrktogrmů zchyceno n Or. 5. Hlvními krystlickými fázemi všech kermických vzorků jsou křemen, slídy drselné živce. Slíd je ve vzorcích ve formě muskovitu u vzorků LA 200, 372, / tké ve formě iotitu. Toto tvrzení následně potvrzuje hodnocení výrusů vyrných kermických střepů (viz Or. 7, 8). Z drselných živců yl ve vzorcích identifikován ortokls mikroklin. Nejvyšší osh drselných živců yl u vzorku LA 05/ nejnižší u vzorku LA 200. Nejvyšší osh křemene yl identifikován ve vzorku LA 05/ nejnižší ve vzorku LA 200c. Mikrostruktur střepové hmoty yl pozorován pomocí polrizčního mikroskopu v procházejícím světle v prlelních (PPL) ve zkřížených (XPL) nikolech. Skupiny 2 5 měly velmi podonou Or. 9 Snímky výrusu z nádoy K1: ) vprvo nhoře zonální zirkon, vlevo nhoře mikrofosilie (PPL); ) uprostřed mikrofosilie - triloit (PPL) Or. 10 Snímky výrusu kermiky sendvičového typu (LA 05/06-200): ) zákldní střepová hmot s poměrně velkými zrny ostřiv, ve formě křemene, vlevo nhoře ueritizovný iotit, uprostřed tmvé jádro (PPL); ) úlomek sericitizovné řidlice s velmi jemným grfitem (XPL) Or. 11 Snímky výrusu kermiky sendvičového typu (LA 05/06-200): ) vlevo nhoře zrno zirkonu (XPL), pod ním mírně doprv mikrofosilie, ) porfyrolst metmorfního minerálu (PPL) /

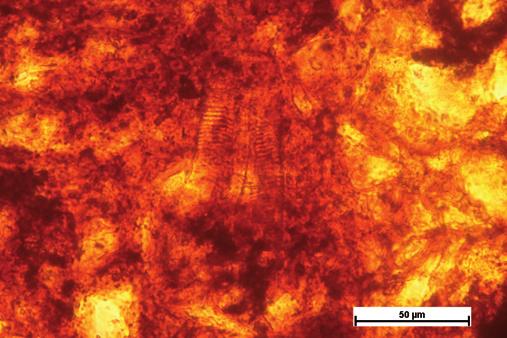

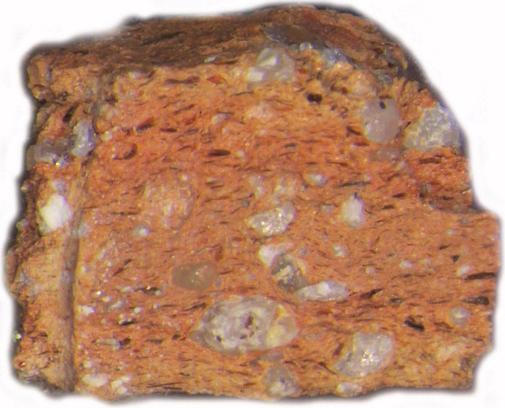

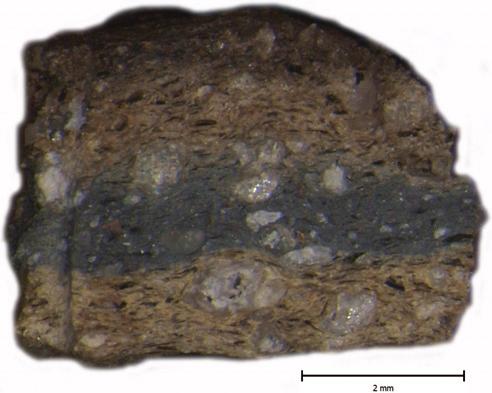

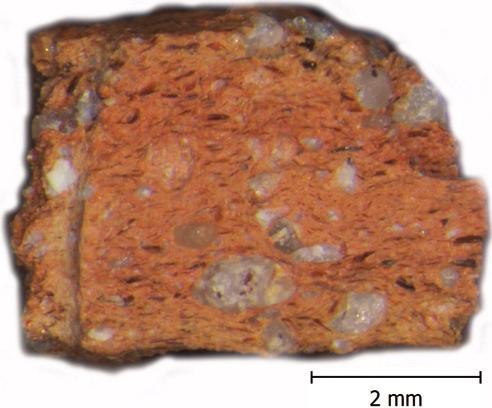

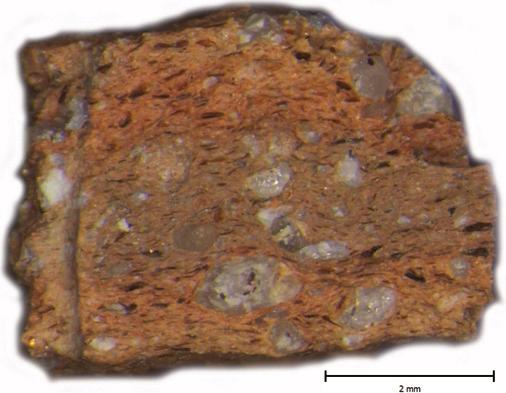

5 c d Or. 13 Křivky termické nlýzy - DSC (červená) TG (černá), vzorek LA 05/ Or. 12 Vzorek střepu sendvičového typu z nádoy č. 3 (05/06-200): ) původní vzorek, ) vzorek po výplu n 800 C; c) vzorek po výplu n 850 C; d) vzorek po výplu n 900 C Or. 14 Rmnovo spektrum vzorku sendvičového typu (LA 05/06-200) mikrostrukturu (Or. 6, 7, 8), tj. střepová hmot yl tvořen jemnozrnnou mtrix vykzující optickou nizotropii ( optickou ktivitu ) oshující rovnoměrně rozptýlený křemen (do 40 μm). Zákldní střepová hmot yl výrzně zrven Fe-pigmentcí (především hemtitem) oshovl mlý podíl středně hruozrnného, spíše ostrohrnného ostřiv ve formě křemene živců. Zrn křemene doshovl velikosti ž 700 μm, yl částečně poprskná některá vykzovl undulózní zhášení. Ojediněle se vyskytovly úlomky hornin oshující především křemen sericitizovné živce více či méně pojivového tmelu. Drselné živce ve formě ortoklsu doshovly rozměrů převážně do 70 μm (velmi ojediněle ž 500 μm) u mikroklinu se velikost pohyovl do cc 300 μm (Or. 7). Ve střepové hmotě yly pozorovány destičky slíd ve formě muskovitu především iotitu o velikosti 60 ž 400 μm. Klsické hrudky grfitu, které ývjí v tzv. grfitové kermice, se ve střepové hmotě téměř nencházely, pouze velmi ojediněle (Or. 8). V mtrix se vyskytovl nízký osh tmvých zrn (v XPL ez červeného zrvení), které lze prvděpodoně nzvt uhlíkovou či grfitickou sustncí. Velikost grfitových krystlů závisí n stupni metmorfózy, u nízkých stupňů se jedná o morfní či tzv. kryptokrystlický grfit (pod 0,001 mm). Se stoupjící metmorfózou stoupá velikost zrn grfitu (npř. u zelených řidlice do 0,5 mm) [13]. Fylit je typickým reprezentntem nízkého stupně metmorfózy fylitická řidlice je přechodnou horninou. Ojediněle se vyskytovly rutil zirkon (Or. 9) mikrofosilie npř. triloit (Or. 9), které yly rovněž nlezeny v droových pískovcích řidlicích v Železných horách [5]. Dv vzorky (LA 200, LA 05/06-200) vykzovly sendvičovou mikrostrukturu střepové hmoty (Or. 10), tj. středová část střepu měl tmvší střepovou hmotu než okrjové části. Toto tmvší zrvení může ýt způsoeno neúplným oxidčním výplem [16, 17, 18, 19] neo redukčním výplem s následným povrchovým oxidčním výplem [20]. Vzhledem k tomu, že tloušťk tmvé středové části se pohyovl v rozmezí cc μm okrjových částí cc μm, lze předpokládt, že se jedná o neúplný oxidční výpl. Mtrix vzorku LA 05/ vykzovl nižší osh středně hruého ostřiv než vzorek LA 05/ V okrjových částech oshovl střepová hmot slídu především ve formě uretizovného iotitu o velikosti destiček ž 600 μm ostřivo převážně křemenné o velikosti cc μm (velmi ojediněle ž 750 μm), velikost zrn živců se pohyovl v intervlu 65 do 240 μm. Křemen yl přítomen v ojedinělých úlomcích hornin o velikosti ž 820 μm tké ve formě ostrohrnných i izometrických zrn. Ojediněle yl opět přítomný zirkon (Or. 11) identifikován porfyrolst metmorfního minerálu (typické pro kontktní řidlice), viz Or. 11. Ve výrusu yly identifikovány úlomky sericitizovné řidlice s velmi jemným grfitem. Z tohoto důvodu yl středová část tmvá (tkřk opkní), okrjová červená část yl velmi podoná střepovým hmotám osttních kermických skupin. K identifikci přítomného uhlíku yly použity termická nlýz DSC Rmnov spektroskopie. U vzorku sendvičového typu (05/06-200) yl proveden dodtečný oxidční výpl n teploty 800 C, 850 C 900 C, viz Or. 12. Termická nlýz (Or. 13) potvrdil širokým exotermním píkem v intervlu cc C vyhořívání orgnické složky (morfního popř. i sumikrokrystlického grfitu) doprovázené úytkem hmotnosti. Při teplotě cc 573 C yl ptrný mlý endotermní pík chrkterizující modifikční přeměnu -křemene n -křemen. Exotermní pík, příslušející vyhořívání mkrokrystlického grfitu (cc od 700 C), neyl zznmenán. Tké Rmnov spektroskopie (Or. 14) potvrdil přítomnost morfního uhlíku popř. kryptokrystlického grfitu, viz dvojitý pík s vrcholy n kmitočtech [21]. N zákldě přítomnosti slídy ve vzorcích lze usoudit, že teplot výplu vzorků nepřekročil 900 C, le vzhledem k jejímu rozlískování je prvděpodoné, že se teplot pohyovl v lízkosti teploty jejího rozkldu, tj. okolo 850 C, kdy dochází k její dehydroxidci [22]. Dlším indikátorem podporující před- 366 Sklář kermik

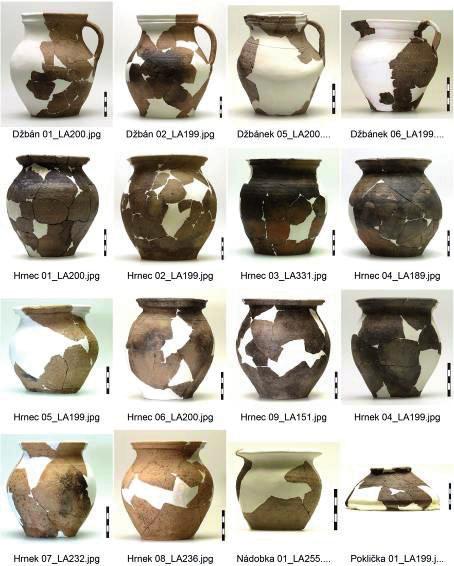

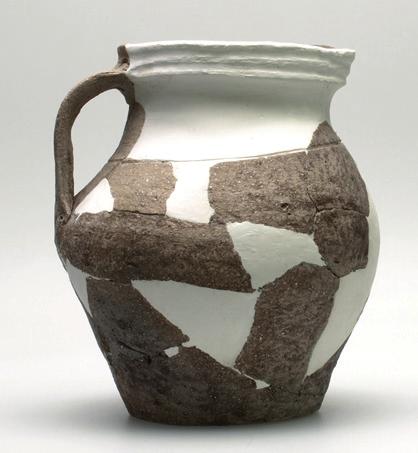

6 pokld mx. teploty výplu je optická ktivit mtrix (mtrix se stává izotropní od teploty cc C [28] ). Při teplotě kolem 900 C se n křivce DSC vytvořil exotermní pík chrkterizující vznik nové krystlické fáze mullitu. U všech resturovných nádo yly n povrchu (vně i uvnitř) zntelné stopy po hlzení při práci n hrnčířském kruhu. Hrnčin z tohoto odoí ( st.) yl převážně otáčen n pomlu rotujícím kruhu. Pouze v několik přípdech se lze setkt s vytáčenými nádomi, které mjí n dnech chrkteristické stopy po odříznutí [23]. U resturovných nádo tyto stopy nejsou nikterk výrzné, spíše lze u některých vidět stopy po použití podsýpky. Ve výrusech střepů je ptrná orientce střepové hmoty rovnoěžně s povrchem nádo (někde více převžuje v povrchové vrstvě), především díky orientci podélných pórů destiček slíd, viz Or. 7, 10, 11. U sendvičové struktury je orientce pórů, především v povrchových červených vrstvách vidět již při mkroskopickém posouzení, viz Or. 12. Lze předpokládt, že i v tomto souoru převládá technik vytváření otáčením. Závěr Z rozsáhlého souoru kermických střepů nlezených při rcheologickém průzkumu v Lžnech ylo zresturováno celkem 17 nádo. Byly použity plně reverziilní mteriály dodržen resturátorský záměr schválený zdvtelem. U 9 kermických střepů chrkterizujících 5 kermických skupin ylo provedeno hodnocení chemického složení mikrostruktury jejich střepových hmot. Z provedených nlýz (XRF, XRD, TG, DSC, Rmnovy spektroskopie) vyplynulo: kermické střepy mjí velmi podoné chemické i minerlogické složení, hlvními krystlickými fázemi střepových hmot jsou především křemen, živce slídy, jednotlivé střepové hmoty se neptrně liší v oshu slíd, živců dlších minoritních minerálů, npř. zirkonu. Ve výrusech střepových hmot yly identifikovány: úlomky hornin (jk zpevněné sedimenty, tk metmorfity) chrkteristické pro olst rcheologického nálezu, fosilie, které jsou rovněž osženy v droových pískovcích řidlicích zdejších loklit, u sendvičových typů velmi jemný sumikronový grfit pocházející z fylitových řidlic s grfitem. Z výše uvedených zjištění vyplývá, že nlezený střepový mteriál yl prvděpodoně místní kermikou vyroenou z lokálních surovin. N zákldě přítomnosti slíd dvojlomu mtrix lze předpokládt, že teplot výplu všech vzorků nepřekročil 850 C, u dvou vzorků proíhlo tepelné zprcování v nedosttečně oxidčních podmínkách, což vedlo k jejich konečné sendvičové struktuře. Orientce střepových hmot svědčí o vytváření n hrnčířském kruhu, jedn nádo yl n dně oznčen kolkem. Vzhledem k tomu, že množství nlezených střepů ylo vyšší, než odpovídlo následně zresturovným nádoám, yl vysloven domněnk, že se jednlo o střepy rozitých nádo z nedleké hrnčířské dílny, které mohly sloužit jko drenážní mteriál při stvě později zniklé kostnice. Poděkování Tto práce yl finncován z účelové podpory n specifický vysokoškolský výzkum MŠMT (Rozhodnutí č. 21/2012). Poděkování Archeologickému ústvu AV ČR, Prh, v. v. i. z poskytnutí kermických střepů k nlýzám. LITERATURA: 1] Shuchenk A.: Semestrální práce I., VŠCHT Prh, ] Frolík J.: Záchrnné výzkumy u středověkých kostelů n Chrudimsku Prduicku. Zprávy ČAS-Supplément 68, Archeologické výzkumy v Čechách Sorník z informčního kolokvi. Prh. 2007, s ] Lžny Kostel sv. Václv. Soupis pmátek, Roč. 16., Politický okres vysokomýtský, 1902, s ] 5] Chlupáč I., Brzoohtý R., Kovnd J., Stráník Z.: Geologická minulost České repuliky, Acdemi 2011, s. 1, 2, 45, 67, 87, 203, ISBN ] Chmr S., Schröfel J.,Tylš V.: Zákldy petrogrfie regionální geologie ČR, ČVUT v Prze Fkult stvení, 2005, s. 65, 90 91, ISBN ] Inghm J. P.: Geomterils under the microscope. Mnson Pulishing Ltd. 2010, s , ISBN ] Reedy CH.: Thin-section petrogrphy of Stone nd Cermic Culturl mterils. Archetype Pulictions Ltd. 2008, p , p. 176, ISBN ] Adms A. E., Mckenzie W. S., Guilford C.: Atls of sedimentry rocks under the microscope. Longmn Scientific & Technicl, 1984, p , ISBN ] 11] Mšter L.: Petrofciální nlýz sedimentů hlineckého pleozoik. Geol. výzk. Mor. Slez. v r. 2003, Brno ] Mrázová Š., Otv J.: Nové pohledy n hlinecké pleozoikum proterozoikum. Vítnovské souvrství: součást hlinecké zóny neo smosttný celek? Zprávy o geologických výzkumech v roce ] Gregerová M. kolektiv: Petrorcheologie kermiky v historické minulosti Morvy Slezsk. Msrykov univerzit Brno 2010, str. 53, 73 14] Reedy CH.: Thin-section petrogrphy of Stone nd Cermic Culturl mterils. Archetype Pulictions Ltd. 2008, p , ISBN ] Seifertová J.: Semestrální práce II., VŠCHT Prh, ] Hnykýř V.:, Kutzendörfer, J. Technologie kermiky. 2. vydání ISBN S. 46,48. 17] Erneé M., Hnykýř V., Mryšk M.: Výsledky přírodovědných nlýz gotických kmnových kchlů z Českého Krumlov, Pmátky rcheologické XCV\2004, Prh 2004, ISSN ] Mritn L.: Archeometric study of Etruscn-Pdn type pottery from the Veneto region:petrogrphic, minerlogicl nd geochemicl-physicl chrcteristion. Europen Journl of Minerlogy, (2004) 16, s ] Nodri L., Mritn L., Mzzoli C., Russo U.: Sndwich structures in the Etruscn-Pdn type pottery. Applied Cly Science, (2004): roč. 27, č. 1 2, s ] Mcháček J.: Studie k velkomorvské kermice. Metody, nlýzy syntézy, modely., Brno, 2001, ISBN ] Szilágyi V., Gyrmti J., Tóth M., Tuld H., Bll M., Ksztovszky Z., Szkmány G.: Petro-minerlogy nd geochemistry s tools of provennce nlysis on rcheologicl pottery: Study of Ink Period cermics from Pri, Bolivi. Journl of South Americn Erth Sciences (2012) 36, s ] Edwrds G. M. H., Chlmers J. M.: Rmn Spectroscopy in Archeology nd Art History. Royl Society of Chemistry, Cmridge 2005, s. 442, ISBN ] Hnykýř V.: Vliv kermických surovin n strukturu vlstnosti pórovitého kermického střepu. Zprvodj STOP. 2010, Vol. 12, No. 4, ISSN ] Juřin P.: Náměstí Repuliky, Výzkum století, Archi Prh 2009, ISBN Lektor: Mrtin Kohoutková /
