1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA STAVEBNÍ Katedra technlgie staveb BAKALÁŘSKÁ PRÁCE Výběr nejvhdnější varianty vnitřních mítek pr bytvý dům- Plesná Jan Krákra 2017 Veducí bakalářské práce: Ing. Martin Hlava, PhD.

2 Prhlašuji, že jsem předkládanu bakalářsku práci vypracval samstatně puze s pužitím pramenů a literatury uvedených v seznamu citvané literatury. V Praze Jan Krákra

3 Pděkvání Rád bych pděkval Ing. Martinu Hlavvi, PhD. za dbrné vedení bakalářské práce, za pdmětné rady, připmínky při jejím zpracvání a za vstřícné jednání při knzultacích. Pděkvání také patří panu Jakubu Klinkemu ze splečnsti Franken Maxit s.r.., který mě chtně prvedl výrbním závdem na mítkvé směsi, předvedl mi nabídku mítkvých systémů na trhu a předal cenné infrmace ptřebné pr realizaci těcht systémů. Děkuji své rdině a blízkým za pdpru při studiích na stavební fakultě Českéh vyskéh učení technickéh.

4 Zadání bakalářské práce

5 Suhlas s pskytnutím prjektvé dkumentace

6 Antace: Cílem bakalářské práce je výběr nejvhdnější varianty vnitřních mítek pr bytvý dům v Plesné. Charakteristika a rzdělení mítek se staly teretickými výchdisky pr následující hdntvu analýzu čtyř variant mítkvých systémů, kdy byl upřednstněn hledisk časvé a finanční nárčnsti i vhdnsti pužití systému. Pr všechny uvedené mítkvé systémy byly vypracvány rzbrvé listy, technlgické nrmály, harmngramy a rzpčty. Pr vybraný systém byl zpracván ještě technlgický předpis. Klíčvá slva: Bytvý dům Stavba Vnitřní mítky Výkaz výměr Technlgický předpis

7 Anntatin: The aim f this bachelr thesis is the selectin f the mst suitable variant f interir plasters fr an apartment huse in Plesná. The characterizatin and classificatin f plasters have frmed the theretical basis fr the fllwing value analysis f fur variants f plaster systems, targeted specifically at their time and financial intensity and suitability f use. Fr all the plaster systems mentined, calculatin sheets, technlgical analysis sheets, schedules and budgets have been develped. A technlgical regulatin fr the selected system has been elabrated. Keywrds: Apartment huse Building Interir plasters Bill f quantity Technlgical regulatin

8 Obsah Úvd Základní charakteristika a rzdělení mítek Omítkvé systémy dle přípravy: Na staveništi Průmyslvě připravené Omítkvé systémy dle pčtu vrstev: Vícevrstvé Jednvrstvé Omítkvé systémy dle technlgie prvádění Prváděné ručně Prváděné strjně Omítkvé systémy dle druhu pjiva Vápenné Cementvé Sádrvé (vápensádrvé) Vápencementvé Hliněné Ostatní pjiva Omítkvé systémy dle speciálních funkcí Sanační Tepelně-izlační Akustické Prtipžární Barytvé Estetické Slepý výkaz výměr Hlavní materiál NP NP NP Celkem hlavní materiál... 31

9 2.2 Obklad/epxidvý nátěr a štuk stěn NP NP NP Celkem bklad/epxidvý nátěr a štuk stěn Pmcný materiál NP NP NP Celkem pmcný materiál Suhrn výměr Prvnání Prvnání z hlediska ceny Prvnání z hlediska času Celkvé zhdncení Technlgický předpis Základní identifikační údaje Identifikační údaje stavby Obecné infrmace stavby Obecné infrmace prcesu Vstupní materiály a výrbky Výpis materiálu Zásady manipulace, dpravy a skladvání materiálu Pracvní pdmínky Připravenst staveniště Připravenst stavby Struktura pracvní čety Bezprstřední pdmínky pr práci Strje a přístrje, pracvní pmůcky Technlgický pstup Pracnst... 69

10 4.4 Jakst a kntrla prvedení Vstupní kntrla Meziperační kntrla Výstupní kntrla Bezpečnst a chrana zdraví při práci Knkrétní vymezení jedntlivých patření pr zajištění BOZP Vliv na živtní prstředí Závěr Seznam zkratek Seznam brázků a tabulek Seznam pužitých zdrjů Seznam přílh... 86

11 Úvd Bakalářská práce se zabývá realizací dknčvacích prací na nvstavbě bytvéh dmu v Plesné. Jedná se bytvý dům se třemi nadzemními pdlažími, kde jedn patr je z části pd úrvní terénu. V celém bjektu se nachází 17 bytvých jedntek, pět z nich bude řešen jak bezbariérvé. Prjektvá dkumentace k tmut bjektu je sučástí přílh (viz Přílha 1-2). Jejich sučástí je také technická zpráva, ve které jsu pdrbné údaje řešeném bjektu Cílem bakalářské práce je výběr nejvhdnější varianty vnitřních mítek pr výše uvedený dům v Plesné. Tmu je pdřízena i struktura práce. Byla zvlena metda hdntvé analýzy. První kapitla seznamuje se všebecným přehledem a rzdělením mítkvých systémů. Těch je na trhu velké mnžství a bakalářská práce se rientuje puze na mítky, které jsu vhdné pr vnitřní využití. Další kapitly analyzují tři varianty mítkvých systému, které se jeví jak vhdné pr aplikaci v bytvém dmě v Plesné, a jednu variantu prváděnu ručně, nevhdnu pr bytvé dmy, ale ptřebnu pr prvnání s statními. Sledvána byla tři hlediska, finanční nárčnst, zjišťvána z vytvřených rzpčtů z prgramu BUILDpwer S, časvá nárčnst prvádění, zjišťvána z vytvřených rzbrvých listů, technlgických nrmálů a harmngramů prací vytvřených v prgramu MS Prject, a vhdnsti využití vybraných variant. V závěru je vybrána nejvhdnější varianta mítkvých systémů pr bytvý dům v Plesné a zárveň je zpracván technlgický předpis, výkres zařízení staveniště a situační výkres BOZP. 11

12 1 Základní charakteristika a rzdělení mítek Omítka je vrchní vrstva prváděna na knstrukce stěn i strpů. Má plnit esteticku funkci a zlepšvat vlastnsti mítanéh pvrchu. Skládá se z plniva (písek, kamenná mučka, expandvaný perlit), pjiva (vápn, cement, sádra atd.) a případně z dalších přísad, které vlivňují vlastnsti mítky (plasticitu, pevnst, prtipžární dlnst, sanační, tepelně izlační atd.). Omítky je mžné prvádět v interiéru i exteriéru s tím, že pr bě prstředí je důležité zvlit vhdný typ mítkvéh systému, respektive vhdný typ pjiva v mítkvé směsi. Bakalářská práce se zabývá puze mítkami pr vnitřní využití. [2] Orientvat se a zvlit vhdný mítkvý systém může být slžité. Prt je vhdné si na začátek mítkvé systémy rzdělit d něklika skupin: 1.1 Omítkvé systémy dle přípravy: Na staveništi Příprava mítek na staveništi patří mezi tradiční způsb výrby mítek. Připravují se ručně neb za pužití míchačky smícháním jedntlivých slžek v daném pměru. Tent způsb výrby je stále využíván tam, kde není pdstatná časvá nárčnst na výstavbu, kde jsu levné pracvní síly a levný základní materiál. Prt je tent způsb využíván při svépmcné výstavbě rdinných dmů neb při reknstrukci histrických mítek. Při výrbě je důležité ddržvat pdíly jedntlivých slžek a snažit se udržvat stále stejnu kvalitu plniva. Plniv by měl mít správný pměr frakcí (ptimálně: jemná frakce d 0,25 mm 25% a hrubá frakce dle způsbu využití) a neměl by bsahvat humózní látky (nesmí bsahvat hlínu). [1] [2] Průmyslvě připravené Využívání průmyslvě vyráběných směsí mítek, které se ddávají na staveniště ve frmě suchých mítkvých směsí neb ve frmě past, je stále častější. Suché mítkvé směsi se na staveniště mhu dpravvat a skladvat v pytlích neb mhu být na staveniště dpravvány cisternami a na staveništi přefukvány d sil, ve kterých jsu mítkvé směsi skladvány. Díky tmut způsbu se jedná téměř bezdpadvé hspdářství. Výhda průmyslvě vyráběných mítek je také v tm, že při výrbě se využívají materiály, u kterých se stále mnitruje kvalita a tím je mžné garantvat vlastnsti vyrbené směsi. Dalšími výhdami mhu být zvýšení rychlsti 12

13 výstavby, nižší nárčnst na pracvní síly z čehž plyne, že jsu méně finančně nárčné. [1] 1.2 Omítkvé systémy dle pčtu vrstev: Vícevrstvé Vícevrstvé mítky se skládají většinu ze dvu vrstev, jádrvé a štukvé. V některých případech se využívá ještě třetí vrstva, kteru je vyrvnávací mítka neb adhezní můstek. Vícevrstvé mítky se využívají převážně tam, kde jsu větší nervnsti v pdkladu. Jelikž cena jádrvých mítek (pr případ vícevrstvých mítek) je přibližně dvakrát až třikrát levnější než cena jednvrstvých mítek, je výhdnější nervnsti srvnat jádrvými mítkami a pté nanést štuk než nervnsti srvnávat jednvrstvými mítkami. Vyrvnávací (pdhz, špric) Pdhz se využívá tehdy, pkud je pdklad mál přilnavý neb má velké nervnsti. Jeh nanesením se vytvří spjení mezi pdkladem a jádrvu mítku. Dále také může plnit funkci adhezníh můstku. Jedná se čast cementvý pstřik, který se skládá z cementu a písku. [1] [2] [4] Adhezní můstek Adhezní můstek se využívá tehdy, pkud se mítka nanáší na pórvitý pdklad. Takvý pdklad by bez šetření z nanesené mítky rychle dvedl vdu a mítka by neměla dstatek vdy pr správné vyzrání. Jedná se kapalinu, která se nanáší na pdklad štětku, válečkem neb pmcí pstřikvače. [2] Jádrvá Tat mítkvá vrstva má funkci dknaléh vyrvnání pdkladu. Stále se ale jedná hrubu vrstvu mítkvéh systému. Jádrvá mítka může dále plnit další speciální funkce mítky. Mezi ně může patřit funkce tepelně-izlační, akustická neb sanační. [1] Štukvá Štukvá vrstva má za úkl vyrvnat nervnsti jádrvé mítky a připravit pdklad pr finální šetření mítky (malba, tapety, apd.). V některých případech je již štukvá vrstva knečnu vrstvu mítkvéh systému. Dále mhu mít štukvé 13

14 mítky dekrativní funkci neb funkci, kteru má již jádrvá mítka (tepelně-izlační, akustická neb sanační) Jednvrstvé Omítkvý systém se skládá puze z jedné vrstvy mítky. Jednvrstvá mítka se využívá u přesně vyzděnéh zdiva a plní zárveň funkci vyrvnávací, jádrvé i štukvé mítky. V některých případech je vhdné využít na pdklad adhezní můstek. Tent způsb mítání je stále více prsazvaným způsbem prvádění mítek. 1.3 Omítkvé systémy dle technlgie prvádění Prváděné ručně Omítkvé systémy prváděné ručně patří mezi tradiční způsby mítání, které se v dnešní dbě využívají puze u malých staveb stavěných svépmcí neb při restaurvání histrických mítek. Omítkvé směsi jsu prváděné buď z průmyslvě připravených suchých směsí neb se mítkvé směsi připravují z jedntlivých slžek v daném pměru přím na staveništi. Výhdy Nevýhdy Tradiční způsb Není nárčná na pmcná zařízení Dluhleté zkušensti pracvníků Vhdné pr menší mítané prstry a plchy Delší dba prvádění Vyšší pracnst Pčetnější pracvní čety Prváděné strjně Mezi mderní a rychlé způsby mítání řadíme strjní mítání. Využívá průmyslvě vyráběné suché mítkvé směsi, které jsu na staveniště dpravvány a skladvány v pytlích neb v silech a splňují některé pžadavky. Mezi ně patří například správné zvlení křivky zrnitsti směsi, aby při dpravě a přefukvání směsi z cisterny d sila nedcházel k rzmísení. Dalším pžadavkem je přidávání d směsí určených pr strjní mítání přísady pr zlepšení přídržnsti a zádržnsti vdy. Díky 14

15 nim cena mítkvých směsí stupá na ceně, kteru ale vyrvnává zrychlení celéh prcesu mítání a úspra pracvních sil. Jednu z mžnstí, jak dpravvat mítkvu směs, je dprava pneumaticky (suchu mítkvu směs) k místu mítání. Pkud se bude suchá mítkvá směs debírat ze sila, je mžnst k němu připjit pneumatický dpravník (silmat), který bude přefukvat směs k zásbníku mítačky. Ten lze zásbvat i suchu směsí z pytlů. Omítačka suchu směs prmíchá a pmcí čerpadla ji dpraví d nanášecí pistle, pmcí níž se směs nanáší na připravený pdklad. Obr. 01: Pneumatický dpravník PFT Silmat C (vlev) [9] Obr. 02: Pneumatický dpravník PFT Silmat trans plus (vprav) [10] Další mžnstí je dpravvat k místu mítání již připravenu směs. Tat sestava se skládá z kntinuální šnekvé míchačky a šnekvéh čerpadla. Kntinuální šnekvu míchačku lze zásbvat suchu mítkvu směsí připjením míchačky přím k silu, pmcí pneumatickéh dpravníku připjenéh k silu neb pmcí pytlů. Šnekvé čerpadl dpraví připravenu směs přím d nanášecí pistle. [5] [6] 15

16 Obr. 03: Strjní mítačka PFT G4 (vlev) [11] Obr. 04: Strj na míchání, dpravu a zpracvávání OS (vprav) [12] Výhdy Vyšší efektivita práce- kratší dba prvádění a nižší pracnst Menší ptřeba pracvníků Vyšší kvalita prvedení Nevýhdy V případě využití sila ptřeba zajistit zpevněnu plchu min. plše 3x3m pr jeh pstavení Zajistit přívdy elektrické energie (400V) a s dstatečným jištěním dle typu využívanéh strjníh zařízení Nevhdné pr menší mítané prstry a plchy Ptřebné pršklení pr práci s mítací sestavu Nevhdné pr nanášení tenkých vrstev mítkvéh systému (štuky, stěrky apd.)- vhdné pr tlušťky 10 mm a více 1.4 Omítkvé systémy dle druhu pjiva Vápenné Vápn patří k nejstarším materiálům, které byly pr mítání využívány. Pkud se vápenné mítky vyrábí na staveništi ze vzdušnéh vápna, musí se dbát na důsledném vyhašení. Pkud by vyhašení prběhl mc rychle, mhl by djít k strému výpalu vápna a vápn by neměl dstatečnu plasticitu. P vytvrzení mítky by byl bjemvě nestálé ( střílení mítek ). Pr průmyslvě vyráběné směsi se využívá vápenný hydrát, cž je suchý materiál, který vznikl průmyslvým 16

17 vyhašením vzdušnéh vápna. Dále se ve výrbě vápenných mítek využívá hydraulické vápn. T se pvažuje za pjiv s vlastnstmi a chemickým slžením, které je přechdem mezi vzdušným vápnem a prtlandským cementem. [2] Výhdy Značná trvanlivst Omítky regulují vlhkst v místnsti- díky své vyské srpční schpnsti, mají mžnst absrbvat a zase uvlňvat vlhkst vzduchu Dbrá zpracvatelnst Vhdné zejména d míst tepelných mstů- vyské ph mítky (12 a více) v kmbinaci s regulací vlhksti zabraňují vzniku plísní Vhdné při prvádění sanace histrických staveb Nevýhda Zvýšená pzrnst při bezpečnsti práce- vápn je pr či nebezpečná žíravina Cementvé Cement je jeden z nejmladších materiálů využívaných pr mítání. Díky jeh vlastnstem se rychle uchytil pr všechny stavební účely. Mezi jeh vlastnsti patří vyská pevnst a dlnst prti vdě. Pr většinu cementvých mítek se využívá prtlandský cement. Pr průmyslvé vyráběné štukvé mítky se využívá bílý prtlandský cement. [2] Výhdy Vyská pevnst- využíván pr aplikaci na skly Odlnst prti vdě- vhdné d místnstí se zvýšenu vlhkstí- prádelny, vývařvny, kupelny Nevýhda Nevhdné pr kmbinaci s mítkami se síranvými pjivy (např.: sádrvé mítkvé systémy) Cement je náchylný na vzdušnu vlhkst- při nevhdném skladvání suché mítkvé směsi hrudkvatí a ztrácí své vlastnsti 17

18 1.4.3 Sádrvé (vápensádrvé) Sádrvé (vápensádrvé) mítky jsu vhdné pr mderní stavitelství. Prvádějí se převážně jak jednvrstvé, čímž se zkracuje dba prvádění a jejich výsledný pvrch se nejčastěji prvádí jak hladký. Díky veliké přilnavsti je vhdná pr všechny typy pdkladu a pr snadné mítání strpů. [2] [7] Výhdy Vyská kvalita mítnutých pvrchů- hladké, rvné, nedrlící se a jsu příjemné na dtek Vhdná pr všechny typy pdkladu- výbrná přilnavst mítky Omítky regulují vlhkst v místnsti- díky své vyské srpční schpnsti, mají mžnst absrbvat a zase uvlňvat vlhkst vzduchu Zvyšuje pžární dlnst knstrukce- při vyských tepltách sádra uvlňuje vdní páru Jsu schpné přenášet drbné pnutí z pdkladu Při tuhnutí nesesychají a nepraskají Hladký, bezprašný pvrch je velmi vhdný pr alergiky Zamezují vzniku plísní Uchvání barevnsti malby- díky vhdnému ph (5,5) sádrvé mítky neabsrbují pigmenty malířských barev, a prt se nemusí tak čast malvat Kratší dba prvádění- platí pr jednvrstvé mítky Snadné a neznatelné pravy pškzenéh pvrchu Nevýhdy Nejsu vhdné d trvale vlhkéh prstředí (exteriér, prádelny, bazény apd.) Jsu měkčí než jiné mítkvé systémy- snadn se mhu pškdit Ptřeba hlubkvé penetrace neb speciálních lepidel při lepení bkladů Jsu slžitější na přesnst prvedení- díky svému hladkému pvrchu jsu při svícení pd strým úhlem vidět i drbné nervnsti Díky své schpnsti regulvat vlhkst jsu při výstavbě prblémy s navazujícími mkrými prcesy (převážně pdlahvá skladba)- mítka 18

19 v místnsti drží dluh vlhkst a navazující prcesy se mhu prtáhnut z důvdu pmalejšíh vysychání Vápencementvé Vápencementvé mítky jsu v ČR nejvíce využívaný mítkvý systém, který vznikl spjením dvu pjiv, a t vápna a cementu. Pdíl jedntlivých pjiv je bvykle v přibližném pměru dvu dílů vápna k jednmu dílu cementu. Ze smísení těcht dvu pjiv si mítkvý systém přenesl část vlastnstí z bu pjiv. Díky vápennému pjivu je mítkvý systém prdyšný a schpný přijímat vzdušnu vlhkst a díky cementu se zvýšila pevnst a dlnst prti mechanickému pškzení. Vápencementvé mítky jsu vhdné i pr jednvrstvé mítkvé systémy. [1] Výhdy Nevýhdy Odlné vůči mechanickému pškzení- těru, nárazům a pškrábaní Vhdné pr všechny běžné pdklady Nízký difuzní dpr- zajišťuje prdyšnst zdiva Tepelná akumulace Vhdné bez ddatečných úprav lepit bklady Dluhleté zkušensti pracvníků Nevhdné pr kmbinaci s mítkami se síranvými pjivy (např.: sádrvé mítkvé systémy) Hliněné Základním pjivem u hliněných mítek je jíl. Většinu se využívají ty jíly, které se nacházejí v místě stavby. Pdle využitéh jílu se dvíjejí i vlastnsti htvé mítky. Hliněné mítky se nejčastěji využívají při reknstrukcí histrických staveb s využitím půvdních technlgických pstupů výrby a zpracvání. Pr její výhdy se hliněné mítky čím dál více využívají i při sučasné výstavbě. [1] Výhdy Omítky regulují vlhkst v místnsti- mají schpnst absrbvat a zase uvlňvat vlhkst Schpnst phlcvat pachy a škdliviny např.: cigaretvý kuř, pachy z kuchyně, látky způsbující alergikům prblémy 19

20 Akumulace tepla Nízké náklady na materiál- v případě přípravy mítkvé směsi na staveništi využitím hlíny, která byla vytěžena při výkpvých pracích Přispívá k trvale udržitelnému rzvji- jsu 100% recyklvatelné Nevýhdy Vyské nárky na kvalitu pužitých jílů Vyská pracnst a nárčnst na čas- v případě přípravy mítkvé směsi na staveništi Menší mechanická dlnst Degradace mítky při půsbení vdy- nevhdné d míst, kde by mhl djít k přímému kntaktu s vdu (sprchvé kuty, exteriér) Špatná přilnavst na hladké nenasákavé pvrchy (betn, sádrkartn, kamenné pvrchy) Ostatní pjiva Jak další pjiva se pvažují pjiva minerální, mezi které se řadí pjiva disperzní (akrylátvá), siliknvá a silikátvá. Tyt pjiva se pr vnitřní mítky využívají puze pr dekrativní mítky. Největší využití mají při prvádění fasádních mítek. [1] 1.5 Omítkvé systémy dle speciálních funkcí Sanační Sanační mítky fungují jak dplňkvý systém, při sanvání vlhkem pškzenéh neb zaslenéh zdiva. Důležitý je fakt, že sanační mítky nikdy nedstraňují příčinu vlhnutí knstrukce. Hlavními vlastnstmi sanačních mítek je kapilární nasákavst a tevřená pórvitst. Zatímc tevřená pórvitst umžňuje rychlé dpařvání vdy a ukládání krystalků slí v pórech, tak nízká kapilárníh nasákavst zabraňuje vdě v kapalné frmě prniknut tevřenými póry na pvrch, kde by mhly vznikat výkvěty slí, které pškzují mítku. [1] [2] [4] Tepelně-izlační Tepelně izlační mítky se využívají v případech, kdy je ptřeba zlepšit tepelnětechnické parametry zdiva. Plniv v těcht mítkách tvří expandvaný perlit neb pěnvý plystyrén. Krmě vyššíh tepelnéh dpru splňují i značnu 20

21 parprpustnst. Tent způsb zateplení knstrukce je vhdný i pr prvedení v interiéru. [1] [2] Akustické Akustické mítky zlepšují akustické vlastnsti místnstí. Díky jejich prézní tevřené struktuře mají schpnst phlcvat zvuk a tím upravvat dby dzvuku v interiéru a snižvat hluk. Akustické mítky se využívají převážně v interiérech se slžitu členitstí pvrchů, v interiérech, kde nelze realizvat zavěšené pdhledy neb při reknstrukcích. [2] [8] Prtipžární Prtipžární mítky se využívají převážně při chraně železných a železbetnvých knstrukcí. Nejčastěji se pr výrbu prtipžárních mítek využívá jak pjiv sádra neb cement a plnivem jsu lehčené hmty zlepšující tepelně izlační vlastnsti, jak například vermikulit a expandvaný perlit. [2] Barytvé V barytvých mítkách se jak plniv využívá baryt. Ten díky své vyské měrné hmtnsti má schpnst absrbvat inizující záření (rentgenvé paprsky). Tyt mítky se díky tét vlastnsti využívá v prstrách rentgenvých pracvišť a v prstrách nklgických ústavů. [2] Estetické Estetické mítky, neb-li dekrativní mítky mají velké mnžství vzrů, dekrů, struktur a barevných dstínů. Nejčastěji se jedná finální pvrchvé úpravy jádrvých mítek. Pr tyt mítky se krmě rganických pjiv (vápn, cement, sádra atd.) využívají hlavně minerální pjiva (disperze, siliknvé, silikátvé). U těcht mítek hraje hlavní rli plniv, které dává mítce pžadvanu strukturu, a pigmenty, které mhu vytvářet barevné efekty. 21

22 2 Slepý výkaz výměr Před začátkem výpčtu slepéh výkazu výměr bude bjekt rzdělen v jedntlivých patrech na samstatné sekce. Ty budu zárveň tvřit pracvní záběry. Obr. 05: Schéma rzdělení na sekce 1.NP [vlastní zpracvání, 2017] Obr. 06: Schéma rzdělení na sekce 2.NP [vlastní zpracvání, 2017] 22

23 Obr. 07: Schéma rzdělení na sekce 3.NP [vlastní zpracvání, 2017] 23

24 2.1 Hlavní materiál NP Sekce I. Tab. 01: Hlavní materiál 1.NP- Sekce I. Ppis m.j. Výměra Stěna Délka: 11,7+ 19,15+ 10,3+ 10,1+ 17,4+ 6,30+ 23,75+ 14,8+ 12,40+ 15,20+ 7,4+4,2+ 19,10+ 23,85+ 15,3+ 14,90+ 7,9+ 4,2 m 237,95 Výška: m 2,69 Plcha: m 2 640,09 Dveře Plcha: ((1*2,02)*7)+ (((0,9*2,02)*2)*7)+ (((0,8*2,02)*2)*4)+ ((1,1*2,44)*2)+ ((1,2*2,44)*2)+ (1,625*2,44)+ ((0,875*2,44)*2)+ (1,6*2,44)+ (0,99*2,44)+ (1,5*2,44) Ostění+nadpraží: (0,175*(2*2,07+1,1)*4)+ (0,175*(2*2,07+1,2))+ (0,3*(2*2,44+1,2))+ (0,3*(2*2,44+1,1))+ (0,22*(2*2,44+1,6)) Okna Plcha: (1,35*0,75)+ (0,8*0,75)+ (0,875*1,55*3)+ (1,6*1,55*2)+ (1,4*0,75)+ (1,0*1,55)+ (0,91*1,55)+ (1,5*1,55) Ostění+nadpraží: (0,22*(2*0,75+1,35))+ (0,22*(2*0,75+0,8))+ (0,22*(2*2,44+2,5))+ (0,22*(2*2,44+1,75)*2)+ (0,22*(2*1,55+1,6)*2)+ (0,22*(2*0,75+1,4))+ (0,22*(2*1,55+1,0))+ (0,22*(2*2,44+1,9))+ (0,22*(2*2,44+3,0)) m 2 81,96 m 2 9,65 m 2 16,98 m 2 12,51 Plcha stěn sekce I. celkem: m 2 563,31 Rvný strp Plcha mítky: 6,8+ 22,75+ 6,41+ 6,1+ 10,25+ 2,26+ 24,37+ 13,39+ 9,55+ 11,05+ 3,4+ 1,08+ 10,23+ 24,87+ 13,01+ 13,19+ 3,83+ 1,08 m 2 183,62 Strp schdiště Plcha mítky: - m 2 0 Zdrj: vlastní zpracvání,

25 Sekce II. Tab. 02: Hlavní materiál 1.NP- Sekce II. Ppis m.j. Výměra Stěna Délka: 24,7+ 13,2+ 12,2+ 30,3+ 9,8+ 12,2+ 29,95+ 9,75+ m 192,05 36,45+ 13,5 Výška: m 2,69 Plcha: m 2 516,61 Dveře Plcha: (1,9*2,44*2)+ ((1*2,02)*19)+ ((1,1*2,44)*2)+ m 2 60,95 ((1,625*2,44)*2) Ostění+nadpraží: (0,22*(2*2,44+1,9)*2)+ m 2 5,61 (0,22*(2*2,44+1,1)*2) Okna Plcha: (1,35*0,75)+ (0,6*0,75*2)+ (1,35*0,75)+ m 2 6,46 (0,6*1,37)+ (0,875*1,55*2) Ostění+nadpraží: (0,22*(2*0,75+1,35))+ ((0,22*(2*0,75+0,6))*2)+ (0,22*(2*0,75+1,35))+ (0,22*(1,37*2+0,6))+ (0,22*(2*2,44+2,5)*2) m 2 6,16 Plcha stěn sekce II. celkem: m 2 460,97 Rvný strp Plcha mítky: 12,39+ 10,33+ 8,4+ 30,02+ 5,87+ 8,4+ m 2 145,00 30,27+ 5,81+ 22,39+ 11,12 Strp schdiště Plcha mezipdesty: (1,05*3,0)*2 m 2 6,30 Plcha ramene: ((2,57+2,98)*1,2)*2 m 2 13,32 Plcha mítky: m 2 19,62 Zdrj: vlastní zpracvání,

26 Sekce III. Tab. 03: Hlavní materiál 1.NP- Sekce III. Ppis m.j. Výměra Stěna Délka: 22,85+ 24,1+ 17,6+ 6,30+ 23,95+ 15,0+ 12,55+ m 235,10 15,70+ 7,6+ 4,2+ 19,1+ 23,85+ 15,3+ 14,9+ 7,9+ 4,2 Výška: m 2,69 Plcha: m 2 632,42 Dveře Plcha: (1,0*2,02*4)+ ((0,9*2,02*2)*7)+ ((0,8*2,02*2)*4)+ m 2 82,94 ((1,1*2,44*2)*2)+ ((1,2*2,44*2)*1)+ (0,875*2,44*3)+ (0,825*2,44)+ (1,6*2,44*2)+ (1,5*2,44) Ostění+nadpraží: (0,175*(2*2,07+1,1)*5)+ m 2 10,00 (0,3*(2,44*2+1,1)*2)+ (0,3*(2,44*2+1,2)) Okna Plcha: (0,875*1,55*3)+ (1,475*1,55)+ (1,5*1,55)+ m 2 10,17 (1,2*0,62*2) Ostění+nadpraží: (0,22*(2*2,44+1,75)*3)+ (0,22*(2*2,44+2,3))+ (0,22*(2*2,44+1,6)*2)+ (0,22*(2*2,44+3))+ (0,22*(2*0,62+1,2)*2) m 2 11,61 Plcha stěn sekce III. celkem: m 2 560,92 Rvný strp Plcha mítky: 30,75+ 35,88+ 10,42+ 2,26+ 24,97+ 13,7+ m 2 210,65 9,76+ 12,04+ 3,57+ 1,08+ 10,23+ 24,87+ 13,01+ 13,2+ 3,83+ 1,08 Strp schdiště Plcha mítky: - m 2 0 Zdrj: vlastní zpracvání, Celkem 1.NP Tab. 04: Hlavní materiál 1.NP- Celkem Ppis m.j. Výměra Plcha stěn 1.NP celkem: m ,20 Plcha rvných strpů 1.NP celkem: m 2 539,27 Plcha strpů schdišť 1.NP celkem: m 2 19,62 Zdrj: vlastní zpracvání,

27 NP Sekce I. Tab. 05: Hlavní materiál 2.NP- Sekce I. Ppis m.j. Výměra Stěna Délka: 20,05+ 12,15+ 6,6+ 22,55+ 23,75+ 14,8+ 11,35+ m 222,5 14,4+ 7,4+ 4,2+ 19,1+ 23,75+ 15,4+ 14,9+ 7,9+ 4,2 Výška: m 2,69 Plcha: m 2 598,53 Dveře Plcha: ((0,9*2,02*2)*9)+ ((0,8*2,02*2)*4)+ (1,0*2,02*5)+ m 2 59,48 (0,9*2,07*2) Ostění+nadpraží: (0,175*(2*2,14+1,1)*3)+ m 2 5,04 (0,22*(2*2,07+0,9)*2) Okna Plcha: (1,35*1,55)+ (1,35*0,75)+ (0,65*0,75)+ (0,9*1,55)+ m 2 23,67 (1,6*1,55*3)+ (2,25*1,55)+ (1,75*1,55)+ (3,25*1,55) Ostění+nadpraží: (0,22*(2*1,55+1,35))+ (0,22*(2*0,75+1,35))+ (0,22*(2*0,75+0,65))+ (0,22*(2*1,55+0,9))+ (0,22*(2*1,55+1,6)*3)+ (0,22*(2*1,55+2,25))+ (0,22*(2*1,55+1,75))+ (0,22*(2*1,55+3,25)) m 2 9,70 Plcha stěn sekce I. celkem: m 2 530,12 Rvný strp Plcha mítky: 12,16+ 8,08+ 2,42+ 12,36+ 24,37+ 13,39+ m 2 148,31 8,02+ 10,02+ 3,4+ 1,08+ 10,23+ 24,61+ 13,26+ 3,83+ 1,08 Strp schdiště Plcha mezipdesty: (1,05*3,0) m 2 3,15 Plcha ramene: ((2,92+2,98)*1,2) m 2 7,08 Plcha mítky: m 2 10,23 Zdrj: vlastní zpracvání,

28 Sekce II. Tab. 06: Hlavní materiál 2.NP- Sekce II. Ppis m.j. Výměra Stěna Délka: 12,4+ 30,05+ 8,75+ 12, ,8+ 35,6+ 14,3+ m 173,85 14,2+ 6,55 Výška: m 2,69 Plcha: m 2 467,66 Dveře Plcha: (1,0*2,02*14)+ (0,9*2,02*6)+ ((0,875*2,44)*2)+ m 2 48,09 (1,9*2,44) Ostění+nadpraží: (0,175*(2*2,14+1,1)*3)+ m 2 5,24 (0,175*(2*2,14+1,0))+ (0,22*(2*2,44+1,9)) Okna Plcha: (0,8*0,75*2)+ (1,75*0,75)+ (0,6*0,75*2)+ m 2 9,35 (0,6*1,37)+ (1,35*0,75)+ (1,625*1,55)+ (1,025*1,55) Ostění+nadpraží: (0,22*(2*0,75+0,8)*2)+ (0,22*(2*0,75+1,75))+ (0,22*(2*0,75+0,6)*2)+ (0,22*(2*1,37+0,6))+ (0,22*(2*0,75+1,35))+ (0,22*(2*2,44+2,5))+ (0,22*(2*2,44+1,9)) m 2 7,13 Plcha stěn sekce II. celkem: m 2 422,59 Rvný strp Plcha mítky: 21,2+ 12,15+ 11,96+ 2,11 m 2 47,42 Strp schdiště Plcha mezipdesty: (1,05*3,0) m 2 3,15 Plcha ramene: ((2,92+2,98)*1,2) m 2 7,08 Plcha mítky: m 2 10,23 Zdrj: vlastní zpracvání,

29 Sekce III. Tab. 07: Hlavní materiál 2.NP- Sekce III. Ppis m.j. Výměra Stěna Délka: 12,9+ 8,65+ 18,8+ 12,2+ 10,1+ 17,6+ 6,3+ 23, ,55+ 15,75+ 7,6+ 4,2+ 19,1+ 23,75+ 15,4+ 14,9+ 7,9+ 4,2 m 250,85 Výška: m 2,69 Plcha: m 2 674,79 Dveře Plcha: (1,0*2,02*9)+ ((0,9*2,02*14))+ ((0,8*2,02*2)*4)+ (1,1*2,39*2)+ (1,5*2,39*2)+ (1,6*2,44*3)+ (0,875*2,44) Ostění+nadpraží: (0,175*(2*2,14+1,1)*4)+ (0,3*(2*2,39+1,1))+ (0,3*(2*2,39+1,5))+ (0,22*(2*2,44+1,6)*3) Okna Plcha: (1,6*1,55*3)+ (0,875*1,55)+ (3,7*1,55)+ (2,925*1,55)+ (1,75*1,55) Ostění+nadpraží: (0,22*(2*1,55+1,6)*3)+ (0,22*(2*2,44+1,75))+ (0,22*(2*1,55+3,7))+ (0,22*(2*1,55+2,925))+ (0,22*(2*1,55+1,75)) m 2 82,64 m 2 11,69 m 2 21,78 m 2 8,45 Plcha stěn sekce III. celkem: m 2 590,51 Rvný strp Plcha mítky: 7,49+ 4,51+ 21,6+ 9,08+ 6,24+ 10,42+ m 2 179,84 2,26+ 24,97+ 13,7+ 9,76+ 12,15+ 3,57+ 1,08+ 10,23+ 24,61+ 13,26+ 3,83+ 1,08 Strp schdiště Plcha mítky: - m 2 0 Zdrj: vlastní zpracvání, Celkem 2.NP Tab. 08: Hlavní materiál 2.NP- Celkem Ppis m.j. Výměra Plcha stěn 2.NP celkem: m ,22 Plcha rvných strpů 2.NP celkem: m 2 375,92 Plcha strpů schdišť 2.NP celkem: m 2 20,46 Zdrj: vlastní zpracvání,

30 NP Sekce I. Tab. 09: Hlavní materiál 3.NP- Sekce I. Ppis m.j. Výměra Stěna Délka VPRAVO: 16, ,1+ 14,09+ 12,75+ 7,8+ 5,1+ 3,75+ 17,6+ 23, ,6+ 4,2+ 13,1+ 23,75+ 15,4+ 11,7+ 4,6 m 232,69 Výška VPRAVO: m 2,69 Délka VLEVO: (2*5,1+3,0) m 13,2 Výška VLEVO: m 2,71 Plcha celkem: (232,69*2,69)+ ((10,63*2)+ (3,0*2,71)) m 2 655,33 Dveře Plcha: ((1,0*2,02)*7)+ ((0,9*2,02)*14)+ ((0,8*2,02)*14)+ (0,875*2,07)+ (0,9*2,07*3)+ (1,6*2,44*2) Ostění+nadpraží: (0,175*(2*2,14+1,1)*3)+ (0,175*(2*2,14+1,075))+ (0,175*(2*2,14+0,9)*2)+ (0,22*(2*2,07+0,9)*3)+ (0,22*(2*2,44+1,6)*2) Okna Plcha: (1,75*0,75)+ (1,0*1,55)+ (0,875*1,55)+ (0,6*0,75)+ (1,6*1,55*2)+ (2,25*1,55)+ (0,9*1,55)+ (1,2*0,95)+ (2,5*0,95)+ (1,1*1,55) Ostění+nadpraží: (0,22*(2*0,75+1,75))+ (0,22*(2*1,55+1,0))+ (0,22*(2*2,07+1,75))+ (0,22*(2*0,75+0,6))+ (0,22*(2*1,55+1,6)*2)+ (0,22*(2*1,55+2,25))+ (0,22*(2*1,55+0,9))+ (0,22*(2*0,95+1,2))+ (0,22*(2*0,95+2,5))+ (0,22*(2*1,55+1,1)) m 2 77,42 m 2 11,75 m 2 19,73 m 2 10,07 Plcha stěn sekce I. celkem: m 2 580,00 Rvný strp Plcha SDK pdhled: SDK m 2 0 Strp schdiště Plcha SDK pdhled: - m 2 0 Zdrj: vlastní zpracvání,

31 Celkem 3.NP Tab. 10: Hlavní materiál 3.NP- Celkem Ppis m.j. Výměra Plcha stěn 3.NP celkem: m 2 580,00 Plcha rvných strpů 3.NP celkem: m 2 0 Plcha strpů schdišť 3.NP celkem: m 2 0 Zdrj: vlastní zpracvání, Celkem hlavní materiál Tab. 11: Celkem hlavní materiál Ppis m.j. Výměra Plcha stěn v celém bjektu: m ,42 Plcha rvných strpů v celém bjektu: m 2 914,84 Plcha strpů schdišť v celém bjektu: m 2 40,08 Zdrj: vlastní zpracvání, Obklad/epxidvý nátěr a štuk stěn NP Sekce I. Tab. 12: Obklad/epxidvý nátěr a štuk stěn 1.NP- Sekce I. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: (10,3-1,2)*0,1 m 2 0,91 Plcha kuchyně: - m 2 - Plcha kupelna: ((10,1*2,1)- (0,41*0,8+1*2,02)+ m 2 47,94 (2*0,41*0,22))+ ((7,4*2,1)- (0,8*2,02))+ ((7,9*2,1)- (0,8*2,02)) Plcha WC: ((4,2-0,8)*1,8)+ ((4,2-0,8)*1,8) m 2 12,24 Plcha celkem: m 2 61,09 Štuk stěn Plcha: 563,31-61,09 m 2 502,22 Zdrj: vlastní zpracvání,

32 Sekce II. Tab. 13: Obklad/epxidvý nátěr a štuk stěn 1.NP- Sekce II. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: ((24,7-4*1-1,9)+ (13,2-1)+ (36,45-5*1-1,9)+ m 2 7,31 (13,5-1))*0,1 Plcha kuchyně: - m 2 - Plcha kupelna: ((9,8*2,1)- (1*2,02+0,6*0,41)+ m 2 36,88 (0,41*2*0,22))+ ((9,75*2,1)- (1*2,02+0,6*0,41)+ (0,41*2*0,22)) Plcha WC: - m 2 - Plcha celkem: m 2 44,19 Štuk stěn Plcha: 460,97-44,19 m 2 416,78 Zdrj: vlastní zpracvání, Sekce III. Tab. 14: Obklad/epxidvý nátěr a štuk stěn 1.NP- Sekce III. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: ((22,85-2*1,2-2*1,1+4*0,175+4*0,3)+ (24,1- m 2 4,20 1,1-1,2))*0,1 Plcha kuchyně: - m 2 - Plcha kupelna: (7,6*2,1-0,8*2,02)+ (7,9*2,1-0,8*2,02) m 2 29,32 Plcha WC: ((4,2-0,8)*1,8)+ ((4,2-0,8)*1,8) m 2 12,24 Plcha celkem: m 2 45,76 Štuk stěn Plcha: 560,92-45,76 m 2 15,16 Zdrj: vlastní zpracvání,

33 NP Sekce I. Tab. 15: Obklad/epxidvý nátěr a štuk stěn 2.NP- Sekce I. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: ((20,05-3*1,0-2*0,9)+ (12,15-0,9))*0,1 m 2 2,65 Plcha kuchyně: - m 2 - Plcha kupelna: ((7,4*2,1)- (0,8*2,02))+ ((7,9*2,1)- m 2 28,90 (0,8*2,02)) Plcha WC: (((4,2-0,8)*1,8)*2) m 2 12,24 Ostatní plchy: (6,6*1,8-0,9*1,8-0,65*0,11+ m 2 10,24 0,22*(2*0,11)) Plcha celkem: m 2 54,03 Štuk stěn Plcha: 530,12-54,03 m 2 476,09 Zdrj: vlastní zpracvání, Sekce II. Tab. 16: Obklad/epxidvý nátěr a štuk stěn 2.NP- Sekce II. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: ((35,6-6*1-1,9-0,9+ 2*0,22)+ (14,3-1)+ m 2 5,41 ((14,2-1)+ (2*0,175)))*0,1 Plcha kuchyně: - m 2 - Plcha kupelna: ((8,75*2,1)- (0,9*2,02+0,6*0,41)+ m 2 34,99 (0,41*2*0,22))+ ((9,8*2,1)- (1*2,02+0,6*0,41)+ (0,41*2*0,22)) Ostatní plchy: ((6,55-1+2*0,175)*1,8) m 2 10,62 Plcha celkem: m 2 51,02 Štuk stěn Plcha: 422,59-51,02 m 2 371,57 Zdrj: vlastní zpracvání,

34 Sekce III. Tab. 17: Obklad/epxidvý nátěr a štuk stěn 2.NP- Sekce III. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: - m 2 - Plcha kuchyně: - m 2 Plcha kupelna: (10,1*2,1-1*2,02)+ (7,6*2,1-0,8*2,02)+ m 2 48,51 (7,9*2,1-0,8*2,02) Plcha WC: ((4,2-0,8)*1,8)+ ((4,2-0,8)*1,8) m 2 12,24 Ostatní plchy: - m 2 - Plcha celkem: m 2 60,75 Štuk stěn Plcha: 590,51-60,75 m 2 529,76 Zdrj: vlastní zpracvání, NP Sekce I. Tab. 18: Obklad/epxidvý nátěr a štuk stěn 3.NP- Sekce I. Ppis m.j. Výměra Obklad/epxidvý nátěr Plcha sklu: ((16,2-3*1)+ (3,75-0,8))*0,1 m 2 1,62 Plcha kuchyně: - m 2 - Plcha kupelna: (7,8*2,1-0,8*2,02+0,175*2*2,1)+ m 2 52,27 (7,6*2,1-0,8*2,02-0,6*0,41+ 0,41*2*0,22)+ (11,7*2,1-0,8*2,02-0,61*1,2+ 0,61*2*0,22) Plcha WC: ((5,1-0,8+2*0,175)*1,8)+ ((4,2-0,8)*1,8)+ m 2 21,33 ((4,6-0,8)*1,8) Plcha celkem: m 2 75,22 Štuk stěn Plcha: 580,00-75,22 m 2 504,78 Zdrj: vlastní zpracvání, Celkem bklad/epxidvý nátěr a štuk stěn Tab. 19: Celkem bklad/epxidvý nátěr a štuk stěn Ppis m.j. Výměra Plcha bkladu / epxidvéh nátěru na celém bjektu: m 2 392,01 Zdrj: vlastní zpracvání, 2017 Plcha štuku stěn na celém bjektu: m ,41 34

35 2.4 Pmcný materiál NP Sekce I. Tab. 20: Pmcný materiál 1.NP- Sekce I. Ppis m.j. Výměra Omítník Délka mítané plchy: 237,95 m 237,95 Osvá vzdálenst: m 1,40 Pčet: ks 169,96 Výška: m 2,69 Celkem: m 457,19 Rhvá líšta Rhy stěn: (2,69*10) m 26,90 Dveře Ostění+nadpraží: ((2*2,07+1,1)*4)+ (2*2,07+1,2)+ m 46,77 (3*2,44+2*1,2)+ (2,44+1,1*2)+ (2*2,44+1,6) Okna Ostění+nadpraží: (2*0,75+1,35)+ (2*0,75+0,8)+ (2*2,44+2,5)+ ((2*2,44+1,75)*2)+ ((2*1,55+1,6)*2)+ (2*0,75+1,4)+ (2*1,55+1,0)+ (2*2,44+1,9)+ (2*2,44+3,0) m 56,85 Celkem: m 130,52 APU lišta Dveře Šířka: 1,6 m 1,6 Výška: (2,44)*2 m 4,88 Okna Šířka: 1,35+ 0,8+ 2,5+ 1,75*2+ 1,6*2+ 1,4+ 1,0+ 1,9+ 3,0 m 18,65 Výška: (0,75*3+ 2,44*5+ 1,55*3)*2 m 38,20 Celkem: m 63,33 Armvací tkanina Dveře: 2*0,25*0,6*1 m 2 0,30 Okna: 4*0,25*0,6*11 m 2 6,60 Plcha celkem: m 2 6,90 Zakrývací flie Dveře: ((1*2,02)*3)+ (1,625*2,44)+ ((0,875*2,44)*2)+ (1,6*2,44)+ (0,99*2,44)+ (1,5*2,44) Okna: (1,35*0,75)+ (0,8*0,75)+ (0,875*1,55*3)+ (1,6*1,55*2)+ (1,4*0,75)+ (1,0*1,55)+ (0,91*1,55)+ (1,5*1,55) m 2 24,27 m 2 16,98 Plcha celkem: m 2 41,25 Zdrj: vlastní zpracvání,

36 Sekce II. Tab. 21: Pmcný materiál 1.NP- Sekce II. Ppis m.j. Výměra Omítník Délka mítané plchy: 192,05 m 192,05 Osvá vzdálenst: m 1,4 Pčet: ks 137,18 Výška: m 2,69 Celkem: m 369,01 Rhvá líšta Rhy stěn: (2,69*25) m 67,25 Dveře Ostění+nadpraží: ((2*2,44+1,9)*2)+ ((2*2,44+1,1)*2) m 25,52 Okna Ostění+nadpraží: ((2*0,75+1,35)*2)+ ((2*0,75+0,6)*2)+ m 28,00 (1,37*2+0,6)+ ((2*2,44+2,5)*2) Celkem: m 120,77 APU lišta Dveře Šířka: 1,1*2+ 1,9*2 m 6,00 Výška: (2,44*4)*2 m 19,52 Okna Šířka: 1,35*2+ 0,6*3+ 2,5*2 m 9,50 Výška: (0,75*4+ 2,44*2+ 1,37)*2 m 18,50 Celkem: m 53,52 Armvací tkanina Dveře: 2*0,25*0,6*4 m 2 1,20 Okna: 4*0,25*0,6*7 m 2 4,20 Plcha celkem: m 2 5,40 Zakrývací flie Dveře: ((1,9*2,44)*2)+ ((1,1*2,44)*2)+ ((1,625*2,44)*2) m 2 22,57 Okna: (1,35*0,75*2)+ (0,6*0,75*2)+ (0,6*1,37)+ m 2 6,46 (0,875*1,55*2) Plcha celkem: m 2 29,03 Zdrj: vlastní zpracvání,

37 Sekce III. Tab. 22: Pmcný materiál 1.NP- Sekce III. Ppis m.j. Výměra Omítník Délka mítané plchy: 235,10 m 235,10 Osvá vzdálenst: m 1,4 Pčet: ks 167,93 Výška: m 2,69 Celkem: m 451,73 Rhvá líšta Rhy stěn: (2,69*11) m 29,59 Dveře Ostění+nadpraží: ((2*2,07+1,1)*4)+ 1,1+ m 63,78 ((2,44*2+1,1)*2)+ (2*1,1+2,44)+ ((2,44*2+1,2)*2)+ ((2*2,44+1,6)*2) Okna Ostění+nadpraží: ((2*2,44+1,75)*3)+ (2*2,44+2,3)+ (2*2,44+3)+ ((2*0,62+1,2)*2) m 39,83 Celkem: m 133,20 APU lišta Dveře Šířka: 1,6*2 m 3,20 Výška: (2,44*2)*2 m 9,76 Okna Šířka: 1,75*3+ 2, ,2*2 m 12,95 Výška: (2,44*5+ 0,62*2)*2 m 26,88 Celkem: m 52,79 Armvací tkanina Dveře: 2*0,25*0,6*2 m 2 0,60 Okna: 4*0,25*0,6*7 m 2 4,20 Plcha celkem: m 2 4,80 Zakrývací flie Dveře: (1,0*2,02*4)+ (0,875*2,44*3)+ (0,825*2,44)+ (1,6*2,44*2)+ (1,5*2,44) m 2 27,97 Okna: (0,875*1,55*3)+ (1,475*1,55)+ (1,5*1,55)+ m 2 10,17 (1,2*0,62*2) Plcha celkem: m 2 38,14 Zdrj: vlastní zpracvání,

38 NP Sekce I. Tab. 23: Pmcný materiál 2.NP- Sekce I. Ppis m.j. Výměra Omítník Délka mítané plchy: 222,50 m 222,50 Osvá vzdálenst: m 1,4 Pčet: ks 158,93 Výška: m 2,69 Celkem: m 427,52 Rhvá líšta Rhy stěn: (2,69*17) m 45,73 Dveře Ostění+nadpraží: ((2*2,14+1,1)*2)+ ((2*2,07+0,9)*2)+ 1,1 m 21,94 Okna Ostění+nadpraží: (2*1,55+1,35)+ (2*1,55+0,9)+ m 44,10 ((2*1,55+1,6)*3)+ (2*1,55+3,25)+ (2*1,55+1,75)+ (2*1,55+2,25)+ (2*0,75+ 1,35)+ (2*0,75+ 0,65) Celkem: m 111,77 APU lišta Dveře Šířka: 0,9*2 m 1,80 Výška: (2,07*2)*2 m 8,28 Okna Šířka: 1,35*2+ 0,9+ 1,6*3+ 3,25+ 1,75+ 2,25+ 0,65 m 16,30 Výška: (1,55*8+ 0,75*2)*2 m 27,80 Celkem: m 54,18 Armvací tkanina Dveře: 2*0,25*0,6*2 m 2 0,60 Okna: 4*0,25*0,6*10 m 2 6,00 Plcha celkem: m 2 6,60 Zakrývací flie Dveře: (1,0*2,02*2)+ (0,9*2,07*2) m 2 7,77 Okna: (1,35*1,55)+ (0,9*1,55)+ (1,6*1,55*3)+ (3,25*1,55)+ m 2 23,67 (1,75*1,55)+ (2,25*1,55)+ (0,75*1,35)+ (0,75*0,65) Plcha celkem: m 2 31,44 Zdrj: vlastní zpracvání,

39 Sekce II. Tab. 24: Pmcný materiál 2.NP- Sekce II. Ppis m.j. Výměra Omítník Délka mítané plchy: 173,85 m 173,85 Osvá vzdálenst: m 1,4 Pčet: ks 124,18 Výška: m 2,69 Celkem: m 334,04 Rhvá líšta Rhy stěn: (2,69*21) m 56,49 Dveře Ostění+nadpraží: ((2*2,14+1,1)*3)+ (2*2,14+1,0)+ m 28,20 (2*2,44+1,9) Okna Ostění+nadpraží: (2*0,75+1,35)+ ((2*0,75+0,6)*2)+ m 32,40 (2*1,37+0,6)+ ((2*0,75+0,8)*2)+ (2*0,75+1,75)+ (2*2,44+2,5)+ (2*2,44+1,9) Celkem: m 117,09 APU lišta Dveře Šířka: 1,9*1 m 1,90 Výška: (2,44)*2 m 4,88 Okna Šířka: 1,35+ 0,6*3+ 0,8*2+ 1,75+ 2,5+ 1,9 m 10,90 Výška: (0,75*6+ 1,37+ 2,44*2)*2 m 21,50 Celkem: m 39,18 Armvací tkanina Dveře: 2*0,25*0,6*1 m 2 0,30 Okna: 4*0,25*0,6*9 m 2 5,40 Plcha celkem: m 2 5,70 Zakrývací flie Dveře: (1,0*2,02*9)+ (1,9*2,44)+ ((0,875*2,44)*2) m 2 27,09 Okna: (1,35*0,75) + ((0,6*0,75)*2)+ (1,37*0,6)+ m 2 9,35 ((0,75*0,8)*2)+ (0,75*1,75)+ (1,625*1,55)+ (1,025*1,55) Plcha celkem: m 2 36,44 Zdrj: vlastní zpracvání,

40 Sekce III. Tab. 25: Pmcný materiál 2.NP- Sekce III. Ppis m.j. Výměra Omítník Délka mítané plchy: 250,85 m 250,85 Osvá vzdálenst: m 1,4 Pčet: ks 179,18 Výška: m 2,69 Celkem: m 481,99 Rhvá líšta Rhy stěn: (2,69*11) m 29,59 Dveře Ostění+nadpraží: ((2*2,14+1,1)*3)+ 1,1+ (2*2,39+1,5*2)+ m 49,05 (2,39+ 2*1,1)+ ((2*2,44+1,6)*3) Okna Ostění+nadpraží: ((2*1,55+1,6)*3)+ (2*2,44+1,75)+ m 38,41 (2*1,55+3,7)+ (2*1,55+2,925)+ (2*1,55+1,75) Celkem: m 117,05 APU lišta Dveře Šířka: 1,6*3 m 4,80 Výška: (2,44*3)*2 m 14,64 Okna Šířka: 1,6*3+ 1,75*2+ 3,7+ 2,925 m 14,93 Výška: (1,55*6+ 2,44)*2 m 23,48 Celkem: m 57,85 Armvací tkanina Dveře: 2*0,25*0,6*3 m 2 0,90 Okna: 4*0,25*0,6*7 m 2 4,20 Plcha celkem: m 2 5,10 Zakrývací flie Dveře: (1,0*2,02*3)+ (1,6*2,44*3)+ (0,875*2,44) m 2 19,91 Okna: (1,6*1,55*3)+ (0,875*1,55)+ (3,7*1,55)+ m 2 21,78 (2,925*1,55)+ (1,75*1,55) Plcha celkem: m 2 41,69 Zdrj: vlastní zpracvání,

41 NP Sekce I. Tab. 26: Pmcný materiál 3.NP- Sekce I. Ppis m.j. Výměra Omítník Délka mítané plchy: 232,69+ 13,20 m 245,89 Osvá vzdálenst: m 1,4 Pčet: ks 175,64 Výška: m 2,69 Celkem: m 472,47 Rhvá líšta Rhy stěn: (2,69*15) m 40,35 Dveře Ostění+nadpraží: ((2*2,14+1,1)*3)+ (2,14+1,075)+ m 53,52 ((2,14+0,9)*2)+ ((2*2,07+0,9)*3)+ ((2*2,44+1,6)*2) Okna Ostění+nadpraží: (2*0,75+1,75)+ (2*1,55+1,0)+ (2*2,07+1,75)+ (2*0,75+0,6)+ ((2*1,55+1,6)*2)+ (2*1,55+2,25)+ (2*1,55+0,9)+ (2*0,95+1,2)+ (2*0,95+2,5)+ (2*1,55+1,1) m 45,79 Celkem: m 139,66 APU lišta Dveře Šířka: 0,9*3+ 1,6*2 m 5,90 Výška: (2,07*3+ 2,44*2)*2 m 22,18 Okna Šířka: 1,75*2+ 1,0+ 0,6+ 1,6*2+ 2,25+ 0,9+ 1,2+ 2,5+ 1,1 m 16,25 Výška: (0,75*2+ 1,55*6+ 2,07+ 0,95*2)*2 m 29,54 Celkem: m 73,87 Armvací tkanina Dveře: 2*0,25*0,6*5 m 2 1,50 Okna: 4*0,25*0,6*11 m 2 6,60 Plcha celkem: m 2 8,10 Zakrývací flie Dveře: ((1,0*2,02)*6)+ (0,875*2,07)+ ((0,9*2,07)*3)+ ((1,6*2,44)*2) Okna: (1,75*0,75)+ (1,0*1,55)+ (0,875*1,55)+ (0,6*0,75)+ (1,6*1,55*2)+ (2,25*1,55)+ (0,9*1,55)+ (1,2*0,95)+ (2,5*0,95)+ (1,1*1,55) m 2 27,33 m 2 19,73 Plcha celkem: m 2 47,06 Zdrj: vlastní zpracvání,

42 2.4.4 Celkem pmcný materiál Tab. 27: Celkem pmcný materiál Ppis m.j. Výměra Délka mítníků na celém bjektu: m 2993,95 Délka rhvých lišt na celém bjektu: m 870,06 Délka APU lišt na celém bjektu: m 394,72 Plcha armvací tkaniny na celém bjektu: m 2 42,60 Plcha zakrývací flie na celém bjektu: m 2 265,05 Zdrj: vlastní zpracvání,

43 2.5 Suhrn výměr Tab. 28: Suhrn výměr Ppis m.j. Výměra Plcha stěn v celém bjektu: m ,42 Ztratné: % 10 Celkem: m Plcha rvných strpů v celém bjektu: m 2 914,84 Ztratné: % 10 Celkem: m Plcha strpů schdišť v celém bjektu: m 2 40,08 Ztratné: % 10 Celkem: m 2 44 Plcha bkladu / epxidvéh nátěru na celém bjektu: m 2 392,06 Ztratné: % 10 Celkem: m Plcha štuku stěn celéh bjektu: m ,36 Ztratné: % 10 Celkem: m Omítník: m 2993,95 Ztratné: % 5 Celkem: m 3144 Rhvá lišta: m 870,06 Ztratné: % 5 Celkem: m 914 APU lišta: m 394,72 Ztratné: % 5 Celkem: m 414 Armvací tkanina: m 2 42,60 Ztratné: % 10 Celkem: m 2 47 Zakrývací flie: m 2 265,05 Ztratné: % 5 Celkem: m Zdrj: vlastní zpracvání,

44 3 Prvnání Na základě sbní knzultace s panem Jakubem Klinkem (technickým pradcem ze splečnsti Franken Maxit s.r..), jsem zvlil tři vhdné varianty vnitřních mítek pr bytvé dmy. Pr čtvrtu variantu jsem se rzhdl kvůli zjištění, jak nárčné by byl mítkvý systém prvádět bez strjní sestavy. Strpní knstrukce v bjektu je řešena železbetnvými strpními panely. Z tht důvdu jsem pr všechny varianty zvlil jak mítku stpní knstrukce stěrku s armvací tkaninu, na kteru jsem navrhl štukvu mítku. Stejně tak u schdišťvé. Obr. 08: Schéma skladby na stpní/schdišťvé kci [vlastní zpracvání, 2017] Varianty se budu lišit na mítkvých systémech aplikvaných na stěny. Stěny v tmt bjektu jsu z cihelných brušených blků a v části bjektu, který je pd úrvní terénu, z betnvých bednících dílců. Zvlil jsem pr prvnání tyt čtyři varianty: Varianta 1 Omítkvý systém jednvrstvý sádrvý prváděný strjně z průmyslvě připravené mítkvé směsi. Pr tut variantu jsem zvlil sádrvu mítkvu směs, která svými výhdami vyniká nad statní mítkvé systémy. Zejména pr schpnst regulvat vlhkst a udržvat zdravé mikrklima v místnstech. 44

45 Obr. 09: Schéma skladby Varianty 1 [vlastní zpracvání, 2017] Varianta 2 Omítkvý systém jednvrstvý sádr-vápenný prváděný strjně z průmyslvě připravené mítkvé směsi. Pr tut variantu jsem se rzhdl p prstudvání nabídky mítkvých směsí. Sádr-vápenná mítka je srvnatelná svými vlastnstmi a výhdami se sádrvu mítku. Výhdu sádr-vápenné směsi je nižší cena materiálu z důvdu nahrazení části pjiva sádry vápnem. Obr. 10: Schéma skladby Varianty 2 [vlastní zpracvání, 2017] Varianta 3 Omítkvý systém vícevrstvý (jádr+ štuk) vápencementvý prváděný strjně z průmyslvě připravené mítkvé směsi. Pr tut variantu jsem se rzhdl, prtže tent mítkvý systém je v České republice nejvíce zakřeněný. 45

46 Obr. 11: Schéma skladby Varianty 3 [vlastní zpracvání, 2017] Varianta 4 Omítkvý systém vícevrstvý (jádr+ štuk) vápencementvý prváděný ručně z průmyslvě připravené mítkvé směsi. Pr tent bjekt není varianta ručníh mítání vhdná. Zpracval jsem ji z důvdu prvnání s variantu, ve které využívám strjníh mítání. Obr. 12: Schéma skladby Varianty 4 [vlastní zpracvání, 2017] 3.1 Prvnání z hlediska ceny V České republice je velmi zakřeněný názr, že sádrvé mítky jsu drahé. Lidé jsu u nás zvyklí na nejvíce využívaný mítkvý systém, kterým je vícevrstvá vápencementvá mítka slžená z jádra a štuku. Tent fakt je umcňván i tím, že cena tuny materiálu pr sádrvé mítky je přibližně jednu tak dražší než cena tuny materiálu pr vápencementvé jádrvé mítky. Zásadní rzdíl je ale v prvádění mítkvých systémů. Sádrvé mítky se nejčastěji prvádějí jak jednvrstvé se sptřebu přibližně 11 kg/m 2. U vícevrstvé vápencementvé mítky se na jádr sptřebuje přibližně 14,5 kg/m 2 a na štuk přibližně 3 kg/m 2. Z th vyplývá, že cena materiálu bu mítkvých systému je ve výsledku téměř srvnatelná. S tím, že při prvádění jednvrstvé mítky není ptřeba technlgická přestávka z čehž plyne úspra času a z th úspra financí. 46

47 Ceny vybraných variant jsem prvnával pmcí rzpčtů vytvřených v prgramu BUILDpwer S. Plžky materiálu jsem upravil na materiály d splečnsti Maxit včetně cen dle aktuálníh ceníku výrbků Maxit pr rk Tab. 29: Finanční nárčnst variant Varianta Cena celkem bez DPH Cena celkem včetně DPH Kč Kč Kč Kč Kč Kč Kč Kč Zdrj: vlastní zpracvání, 2017 P prvedení rzpčtů pr jedntlivé varianty se ptvrdil fakt, že jednvrstvá sádrvá mítka je levnější než vápencementvá dvuvrstvá mítka. V uvedeném případě se jedná úspru krun. V případě sádr-vápenné varianty se jedná úspru d vápencementvé krun. Při prvnání s variantu vápencementvu prváděnu ručně byla jednvrstvá sádr-vápenná mítka levnější dknce krun. Při prvnání variant s využitím vápencementvé mítky byla úspra mezi strjním a ručním nanášení krun ve prspěch strjníh mítání. 3.2 Prvnání z hlediska času Pr prvnání času prvádění jedntlivých variant jsem si vytvřil rzbrvý list a technlgický nrmál. Z těcht dkumentů jsem zjistil časvu nárčnst prváděných prací v jedntlivých sekcích. Z takt připravených dat jsem vytvřil pmcí prgramu MS Prject harmngramy (viz Přílha 16-27). Pr prvnání jsem vytvřil pr každu variantu harmngramy s různým pčtem zárveň nasazených pracvních čet. V harmngramech, kde pracuje více čet najednu, jsem uvažval, že jedntlivé pracvní čety budu pracvat na jim přidělených sekcích. Rzdělení pracvních sekcí pracvním četám je vidět v harmngramech. Při vytváření harmngramu jsem pvažval všechny dny v týdnu, včetně svátků jak pracvní. Z takt vytvřených harmngramů jsem zjistil časvu nárčnst jedntlivých variant. 47

48 Tab. 30: Časvá nárčnst variant Varianta Pčet pracvních čet Dba prvádění 1 četa 80 dní Sádrvá strjní 2 čety 43 dní 3 čety 30 dní 1 četa 80 dní Sádr-vápenná strjní 2 čety 43 dní 3 čety 30 dní Vápencementvá strjní 1 četa 93 dní 2 čety 49 dní 3 čety 36 dní 1 četa 118 dní Vápencementvá ruční 2 čety 62 dní 3 čety 46 dní Zdrj: vlastní zpracvání, 2017 Největší časvu úspru v prvádění mítek lze vysledvat u 1. a 2. varianty. Ta je způsbená tím, že mítky byly prváděny strjně a v jedné vrstvě. U jednvrstvých mítek dpadá jedna technlgická přestávka, čímž se dsáhne časvé úspry. V prvnání jednvrstvé mítky a vícevrstvé mítky prváděné strjně jednu četu je úspra času 13 dní. Z tht výsledku je zřejmé že čas na prvedení jednvrstvé mítky je téměř 2 týdny rychlejší. V prvnání vápencementvých mítek prváděných strjně a ručně se ukazuje že mítky prváděné ručně jsu pmalejší. V tmt případě na stěnách prváděné jádrvé mítky strjně jsu jednu tak rychlejší než jádrvé mítky prváděné ručně. Ve výsledném čase prvádění mítkvých systémů jednu četu na celém bjektu se však jedná úspru puhých 25 dní. Tat skutečnst je způsbená tím, že úspra času využíváním strjníh mítání je aplikvatelná puze pr mítání jádrvé mítky na stěnách. Vrstva stěrky a štuku 48

49 na strpech a schdišťvých knstrukcích je příliš tenká, aby ji byl mžné efektivně prvádět strjně. Při nasazení více čet dchází k největšímu skku v časvé úspře při nasazení dvu sučasně pracujících čet. Právě dvě sučasně pracující čety se pr tent bjekt jeví jak nejvhdnější pčet. Při nasazení sučasně tří čet se nejedná už tak značnu úspru času. Tři sučasně pracující čety jsu pr tent bjekt hraniční. Více bych jich nedpručval z hlediska prstru na stavbě. 3.3 Celkvé zhdncení Tab. 31: Finanční a časvá nárčnst variant Varianta Cena celkem (s DPH) Dba prvádění (1 četa; 2 čety; 3 čety) Sádrvá strjní Kč 80 dní; 43 dní; 30 dní Sádr-vápenná strjní Kč 80 dní; 43 dní; 30 dní Vápencementvá strjní Kč 93 dní; 49 dní; 36 dní Vápencementvá ruční Kč 118 dní; 62 dní; 46 dní Zdrj: vlastní zpracvání, 2017 Z phledu investra bych se z nashrmážděných výsledků analýzy a prvnávání přiklnil k variantě 2, tedy k jednvrstvé sádr-vápenné mítce prváděné strjně z průmyslvě vyráběné směsi prváděné 2 četami. Zvlil bych právě tut variantu z důvdu úspry času a nižší finanční nárčnsti. Nehledě na vlastnsti tht mítkvéh systému, který splňuje pžadavky na mderní a zdravé bydlení. Sádr-vápenná mítka má schpnsti regulvat vlhkst v místnsti, zamezuje tvrbě plísní a její hladký, bezprašný pvrch je vhdný pr alergiky. Z phledu realizační firmy bych se všem tmut mítkvému systému pkusil vyvarvat. Jeden z důvdu je právě hladký pvrch. Při realizaci hladkéh pvrchu je ptřeba dbát zvýšené pzrnsti na výslednu rvinnst. I nepatrné dchylky d rvinnsti jsu při klmém svícení zvýrazněny. Jak další rizik se jeví schpnst mítky absrbvat a znvu uvlňvat vlhkst. Díky tét schpnsti se může prdlužit celkvá dba výstavby z důvdu prdlužení dby vysychání navazujících mkrých prcesů (např. pdlahy). 49

50 4 Technlgický předpis 4.1 Základní identifikační údaje Identifikační údaje stavby Název: Bytvý dům Plesná Míst stavby: ulice Náměstí svbdy, k.ú. Plesná, p.č. 648 Charakter stavby: Investr: Nvstavba bytvéh dmu Měst Plesná, 5. května č.p. 301, Plesná Obecné infrmace stavby Jedná se bytvý dům se třemi nadzemními pdlažími, kde jedn patr je z části pd úrvní terénu a je určené pr sklepní kóje přístupné pr všechny byty v dmě. V bjektu se bude nacházet 17 bytvých jedntek, pět z nich bude řešen jak bezbariérvé. Zalžení bjektu je navržen na základvých pasech d nezámrzné hlubky. Svislé nsné i nensné knstrukce budu prvedeny z keramických tvárnic. V částí bjektu, který se nachází pd úrvní terénu, je nsná knstrukce z betnvéh ztracenéh bednění. Běžné překlady nad tvry budu systémvé dle materiálu bvdvéh zdiva neb pmcí celvých I prfilů. Strpní knstrukce jsu navrženy železbetnvé prefabrikvané. Střešní knstrukce by měly mít sedlvý tvar s dřevěnu nsnu knstrukcí vázanéh krvu neb vazníkvé sustavy. Schdiště jsu řešena jak prefabrikvaná. Zateplení bjektu je navržen u stěnvé knstrukce tepelnu izlací EPS 100 F tl. 120 mm, u střešní knstrukce tepelnu izlací z minerálních vláken tl. 300 mm a u pdlahvé knstrukce tepelnu izlací EPS 100 Z tl. 100 mm. Okenní výplně budu plastvé s izlačním trjsklem. Interiérvé dveřní výplně budu dřevěné Obecné infrmace prcesu Pr tent bjekt jsu navrženy na pvrchy vnitřních stěnvých knstrukcí jednvrstvé sádr-vápenné mítky s finální hlazenu pvrchvu úpravu. Pr tut 50

51 vrstvu bude pužívána sádr-vápenná mítkvá směs Maxit ip 23 E v tlušťce 10 mm. Pdklad pd tut mítku bude patřen penetrací pd sádrvé mítky Maxit prim Omítka bude prváděna strjně. V rzích tvrů na bvdvých zdech bude d čerstvé mítky vtlačena armvací tkanina (perlinka) Maxit MW. Na železbetnvé prefabrikvané strpní knstrukce a schdišťvé knstrukce bude prvedena adhezní stěrka s výztužnu sítí, na kteru bude prvedena finální pvrchvá úprava štukvu mítku. Pr stěrkvu vrstvu bude pužita stěrka Maxit multi 280, která je vhdná jak pjící můstek na mnlitické betnvé knstrukce. D tét stěrky bude vtlačvána armvací tkanina (perlinka) Maxit MW. Finální pvrchvé úpravy pr strpy a schdišťvé knstrukce budu řešeny štukvu mítku Maxit ip 305. Část strpních knstrukcí bude řešena zavěšenými sádrkartnvými pdhledy. 4.2 Vstupní materiály a výrbky Výpis materiálu Slepý výkaz výměr je prveden v kapitle Hlavní materiál Tab. 32: Výpis mnžství hlavníh materiálu Materiál Plcha m 2 Sptřeba kg/m 2 Ptřeba Balení Pčet plnění/balení Sádr-vápenná mítka ,50 34,67 t= 28,89 m 3 Sil= 18 m 3 2 Armvací stěrka , kg Zdrj: vlastní zpracvání, 2017 Sádr-vápenná mítka Maxit ip 23 E Pytel= 30 kg 256 mítky. Sádr-vápenná mítka je určena ke zhtvení jednvrstvé hladké vnitřní Sptřeba materiálu: 8,5 kg/m 2 Dpručená tlušťka: Vydatnst: 10 mm 1200 l/t 51

52 Objemvá hmtnst: 1200 kg/m 3 Balení: vlně lžená v sile Mnžství záměsvé vdy: 500 l/t => 34,67*500= l Obr. 13: Omítka Maxit ip 23 E [3] Armvací stěrka Maxit multi 280 Jedná se speciální adhezní maltu na bázi cementu, která je vhdná jak pjící můstek na betn a další hladké a nenasákavé pdklady. Sptřeba materiálu: 7,0 kg/m 2 Dpručená tlušťka: Vydatnst: Balení: 5 mm 700 l/t pytel= 30 kg Mnžství záměsvé vdy: 200 l/t => 7,679*200= l Štuk Tab. 33: Výpis mnžství štukvé mítky Obr. 14: Stěrka Maxit multi 280 [3] Materiál Plcha m 2 Sptřeba kg/m 2 Ptřeba Balení Pčet plnění/balení Štukvá mítka , kg Zdrj: vlastní zpracvání, 2017 Vápenný štuk Maxit ip 305 Pytel= 25 kg 126 Jedná se jemný vápenný štuk pr vnitřní pužití. Je vhdný jak jemná vrchní mítka na vápenné neb vápencementvé jádrvé mítky ve vnitřních i vnějších prstrech. 52

53 Sptřeba materiálu: 2,5 kg/m 2 Dpručená tlušťka: Vydatnst: 2 mm 810 l/t Objemvá hmtnst: 1300 kg/m 3 Balení: pytel= 25 kg Mnžství záměsvé vdy: 450 l/t => 3,15*450= l Pmcný materiál Tab. 34: Výpis mnžství pmcnéh materiálu Obr. 15: Štuk Maxit ip 305 [3] Materiál Mnžství Sptřeba Ptřeba Balení Pčet Penetrace 4079 m 2 0,24 kg/m kg= 816 l Vědr= 15 l 55 věder Rhvá lišta 914 m 3,0 m= 1 ks 305 ks 25 ks 12 balení + 5 ks APU lišta 414 m 2,6 m= 1 ks 160 ks 30 ks 5 balení + 10 ks Armvací tkanina 1097 m 2 1,1 m 2 /m ,7 m 2 55 m 2 22 balení Zakrývací flie 278 m m2 43,2 m 2 7 ks Zdrj: vlastní zpracvání, 2017 Penetrace Maxit prim 2000 Tat penetrace je určena pr základní penetrační nátěr ve vnitřních prstrách. Sjedncuje nasákavst pdkladu, která může vést ke spálení mítky a narušit tak její přídržnst. Pužívá se před nanášením sádrvých, vápen-sádrvých a sádrvápenných mítek. 53

54 Sptřeba materiálu: 0,2 l/m 2 Vydatnst: Balení: Dba schnutí: 1 l nátěru= 1,2 kg vědr= 15 l 12 hdin (při +20 C a relativní vlhksti vzduchu 65%) Obr. 16: Penetrace Maxit prim 2000 [3] Rhvá lišta Maxit prfil 2010, délka 3 m Pzinkvaný rhvý prfil pr vnitřní jednvrstvé mítky určený pr vytváření přesných a zpevněných hran. APU lišta Maxit prfil 6440, délka 2,6 m Připjvací prfil pr kenní a dveřní rámy zajišťuje dilatační spj mezi mítku a kenním/dveřním rámem, čímž zamezuje vzniku trhlin. Obr. 17: Rhvá lišta Maxit prfil 2010 [3] Obr. 18: APU lišta Maxit prfil 6440 [3] 54

55 Armvací tkanina Maxit MW, šířka 1,1 m, délka 50 m Armvací tkanina s velikstí k 8x8 mm má zpevnit mítku a zamezit praskání z přenášení pnutí. V tmt případě je aplikvána na prefabrikvané strpy, schdišťvé knstrukce a d rhů tvrů v bvdvém zdivu. Armvací tkanina je vkládána d hrní třetiny stěrkvé vrstvy. Zakrývací flie Eurpack F32, šířka 2,7 m, délka 16 m Zakrývací fólie s pásku je určena pr snadnější a rychlejší zakrývání například tvrů. Fólie je na jedné straně patřena papírvu maskvací pásku pr snadné uchycení k pdkladu. Obr. 19: Armvací tkanina Maxit MW [3] Obr. 20: Zakrývací flie Eurpack F32 [13] Zásady manipulace, dpravy a skladvání materiálu Primární dprava Sádr-vápenná mítkvá směs bude na stavbu dpravena pmcí silnsiče v sile bjemu 18 m 3. Dpravené sil bude jednu dplněn (dfuknut) z cisterny. Armvací stěrka, štukvá mítka a penetrace budu na stavbu průběžně dpravvány v pytlích a vědrech na paletách nákladním autmbilem s hydraulicku ruku. Ostatní pmcný materiál bude na stavbu průběžně, dle ptřeby dpravván ddávku. Veškeré ddávky materiálu přebírá stavbyveducí neb mistr, který dpvídá za přejímané mnžství a typ materiálu. 55

56 Sekundární dprava Dprava sádr-vápenné mítky bude p stavbě zajištěna pneumaticky. Ostatní stavební materiál bude p staveništi dpravván ručně a klečkem, případně uvnitř bjektu pmcí ručníh paletvéh vzíku Skladvání Vlně lžená mítkvá směs bude ulžena ve stacinárním sile bjemu 18 m 3. Sil bude umístěn na rvné, zpevněné a dvdněné plše vyznačené ve výkresu zařízení staveniště (viz Přílha 29- Výkres zařízení staveniště- Omítkářské práce). Omítkvé směsi ddávané v pytlích budu skladvány na paletách zakrytých PE flií, aby se zamezil znehdncení materiálu vlhkstí. Tyt palety budu skladvány na rvných a dvdněných místech vyznačených ve výkresu zařízení staveniště (viz Přílha 29- Výkres zařízení staveniště- Omítkářské práce). Palety s ddávaným materiálem budu skladvány v jedné vrstvě. Penetrace bude skladvána v suchém uzamykatelném skladu. Rhvé lišty a APU lišty budu skladvány v suchu, pdélně na vdrvné pdlžce, aby nedšl k jejich defrmaci. Armvací tkanina bude skladvána v rlích nastjat. Takt uskladněné rle by měly být chráněny před UV zářením a tlakvým zatížením, které by způsbil trvalu defrmaci vláken. Zakrývací flie a zednické nářadí, ptřebné pr prvádění mítek bude uskladněn v uzamykatelném skladu. 4.3 Pracvní pdmínky Pracvní dba není pevně stanvena, je dána dmluvu a musí se brát hled na nční klid v bdbí d 22:00 d 6: Připravenst staveniště Staveniště bude plcen mbilním plcením d výšky 2,0 m ptažen getextílií (pr snížení šíření prašnsti). Přístup k němu bude ze západní strany staveniště z ulice Náměstí Svbdy. Jedná se stávající městsku asfaltvu kmunikaci. V tmt místě budu vybudvány dva vjezdy/výjezdy, které budu mít splečnu vrátnici. Vnitrstaveništní kmunikace bude řešena ze zhutněnéh recyklátu tlušťky 200 mm frakce mm. Tat kmunikace bude řešena s dstatečnu únsnstí pr pjezd nákladních autmbilů a jiných vzidel stavby. Z prefabrikvaných silničních panelů ulžených na štěrkpískvém lži bude zbudvána zpevněná plcha 3x3 m pr umístění stacinárníh sila. 56

57 Sciální zařízení staveniště bude řešen buňku s taletami a umyvadly. Na staveništi bude zřízena buňka s funkcí uzamykatelnéh skladu. Staveniště bude zásbván elektricku energií pmcí hlavníh rzvaděče připjenéh na stávající připjvací skříň 240/400V. Od hlavníh rzvaděče bude elektrická energie rzváděna pmcí staveništních rzvaděčů a prdlužvacích kabelů. Vdu bude staveniště zásbván z místníh dběrnéh místa vdy připjenéh ke stávající vdvdní přípjce. Od místníh dběrnéh místa bude vda rzváděna hadicemi. Staveniště bude světlen pmcí dčasnéh staveništníh světlení připjenéh na hlavní rzvaděč. Pracviště budu světlena dle ptřeby přensnými halgenvými světly Připravenst stavby Pracviště přebírá pracvní četa, která bude prvádět mítání vnitřních prstr. Před zahájením mítání musí být kmpletně htvá hrubá stavba, včetně zastřešení stavby. Budu htvé a vyzrálé svislé nsné knstrukce a příčky (minimálně 2 měsíce) a vlhkst zdiva nepřekrčí stanvenu mez danu platnu nrmu (viz Bezprstřední pdmínky pr práci v kapitle 4.3.4). Prvedené budu také veškeré instalace včetně jejich dzkušení, htvé krabice elektriky a vypínače. Prstupy knstrukcemi budu patřeny ucpávkami. Vedení instalací budu vyplněny maltu, která nesmí přesahvat přes líc pdkladvých plch. Před mítáním musí být sazeny kna a dveře. Při přejímce d předchzí čety se kntrluje sulad prvedené stavby s prjektvu dkumentací. Kntrluje se pevnst a rvinnst zdiva a strpu a prvedení všech prací Struktura pracvní čety Slžení jedné pracvní čety: 1x veducí mítkář- prvádění kntrl uvedených v pstupvém diagramu, kntrla připravených směsí, kntrla prací prváděných mítkáři a pmcnými dělníky 2x mítkáři- mntáž lišt, prvádění mítek, hlazení finálníh pvrchu 2x pmcný dělník- instalace zakrývacích flií, příprava pmcnéh lešení, zkracvání lišt, příprava mítkvých směsí, úklidvé práce a další pmcné práce 1x bsluha strjní mítačky- bsluha strjní mítačky, v případě ručníh mítání funkce mítkáře 57

58 Všichni pracvníci budu seznámeni s tímt technlgickým předpisem a budu kvalifikvání k pracím, které budu prvádět. Pracvníci budu také kvalifikváni k bsluze pužívaných strjů předepsaných tímt technlgickým předpisem. Všichni pracvníci budu pužívat sbní chranné pracvní pmůcky (OOPP). S jejich správným pužíváním a údržbu budu všichni pracvníci seznámeni. Dále budu pracvníci prškleni BOZP. O pršklení a seznámení pracvníků s BOZP a tímt technlgickým předpisem bude prveden písemný záznam Bezprstřední pdmínky pr práci Pdklad pr prvádění mítek musí být sudržný a čistý bez prachvých částic a mastnty. Musí být suchý, s maximální vlhkstí zdiva 6% v letním bdbí a 4% v zimním bdbí. Omítání může být prváděn při tepltách prstru i pdkladu v rzmezí +5 C až + 30 C. Omítka se nedpručuje nanášet v případě čekávaných nčních mrazů Strje a přístrje, pracvní pmůcky Strje Silnsič DAF CF 400 FAD 8x4 Mtr: Paliv: Phn: 320 kw (CF 440 MX-11) nafta 8x4 Nsnst přední nápravy: Nsnst zadní nápravy: kg kg Nsnst celkem: kg Cisterna (sildfukvač) Mercedes-Benz Axr 3236 Obr. 21: Silnsič Cemix [14] Mtr: 265 kw (BlueTec 4) Paliv: Phn: nafta 8x4 58

59 Zatížení přední nápravy: 2 x 7100 kg Zatížení zadní nápravy: Celkvá hmtnst: 2 x 9500 kg kg Celkvá hmtnst supravy: kg Obr. 22: Cisterna Mercedes-Benz [15] Nákladní autmbil MAN TGA s hydraulicku ruku Palfinger PKK Advantage Mtr: Paliv: Náprava: 301 kw nafta 6x2 Užitná nsnst autmbilu: kg Rzměry valníku: šířka 2,48 m, délka 6,14 m Maximální vylžení HR: 9,7 m Maximální zdvihací mment HR: 115 knm Maximální zdvižná kapacita: 6200 kg/60,8 kn Ddávka Frd Transit Van 350 L3 H2 Obr. 23: Nákladní autmbil MAN s hydraulicku ruku [16] Mtr: Paliv: 125 kw (2.0 TDCi) nafta Max. nsnst: kg Přípustná hmtnst vzidla: kg Pht. hmtnst vzidla: kg Max. bjem nákladvéh prstru: 11,5 m 3 Obr. 24: Ddávka Frd Transit [17] 59

60 Sil m-tec Objem sila: 18 m 3 Rzměry (DxŠxV): 2,7x2,7x6,6 m Pdmínky pr připjení strje: Zpevněný pdklad: 3x3 m Obr. 25: Sil m-tec [18] Pneumatický dpravník m-tec F140 Výkn kmpresru: 140 m 3 /hd Mtr příknu: 7,5 kw/ 400 V 50 Hz Rzměry (DxŠxV): 1050x550x650 mm Hmtnst: 235 kg Pdmínky pr připjení strje: El. Přípjka: Pžadavky jištění: 3x230/400 V PE+N 32 A Pžadvaný přívdní kabel: 5x4 mm 2 se zásuvku 32A/5p, 6hd. Omítačka m-tec M3 Obr. 26: Pneumatický dpravník m-tec F140 [19] Výkn: d 22 l/min d 50 l/min Rzměry (DxŠxV): 1220x700x1550 mm Hmtnst: 220 kg Pdmínky pr připjení strje: Elektrická přípjka: 3x230/400 V PE+N Pžadavky jištění: Vdní hadice: 25 A 3/4 se spjku GEKA, ptřebný tlak/ min. 2,5 bar Pžadvaný přívdní kabel: 5x4 mm 2 se zásuvku 32 A/5p, 6hd. 60

61 Obr. 27: Omítačka m-tec M3 [20] Pracvní pmůcky Vdváha, celvá dvumetrvá lať, škrabka, váleček, štětec, nůžky na stříhání prfilů, zalamvací nůž, klečk, ruční paletvý vzík, kalfas, hadice k mítacímu strji, mítací pistle, stahvací 2 m h-lať, kladiv, pmcné kzlvé lešení, zednická lžíce, celvé hladítk, plstěné neb hubvé hladítk, fasádní špachtle Osbní chranné pracvní pmůcky (OOPP) Ochranná přílba, pracvní děv, pracvní buv, pracvní rukavice, chranné brýle, respirátr, reflexní vesta Technlgický pstup Příprava pdkladu Před zapčetím prací je ptřeba prvést vizuální kntrlu pdkladu, na kterém by neměla být vlhká místa, výkvět, mastná místa či jiné nečistty. Pdklad pr prvádění mítek musí být sudržný a čistý bez prachvých částic. Musí být suchý, s maximální vlhkstí zdiva 6% v letním bdbí a 4% v zimním bdbí. Pmcí dvumetrvé lati se prvede kntrla rvinnsti pdkladu. Pkud se ve zdivu nachází větší spáry, prhlubně neb nervnsti, které by vedly k překrčení maximální tlušťky vrstvy mítky, je ptřeba tat místa vyplnit zdící maltu. Stejným způsbem je ptřeba šetřit drážky vedení inženýrských sítí. Případné výčnělky, nesudržná místa neb přebytečnu maltu je ptřeba dstranit zednicku lžící či škrabku. 61

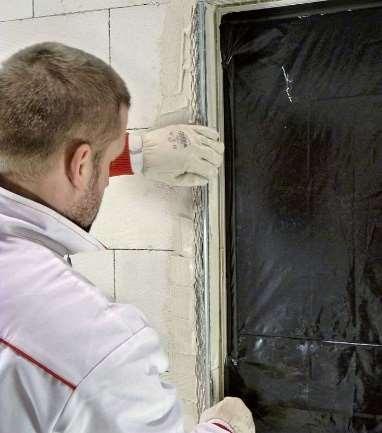

62 Obr. 28: Kntrla rvinnsti pdkladu [21] Zřízení pmcnéh lešení Pr prvádění mítkvéh systému na strpě, schdišťvých knstrukcích a na 2. výškvé úrvní mítání stěn je ptřeba zřídit pmcné lešení. Jedná se kzlvá lešení výšce 0,5 m s mžnstí vysunutí až na 0,8 m, pracvní šířce 1,1 m s nsnstí maximálně 350 kg Osazení APU lišt a zakrytí tvrů Prvede se sazení APU lišt na všechny tvry, které se nachází v bvdvých stěnách. Osazení se prvádí stržením lepící flie z pěnvé vrstvy prfilu a přilepením lišty na hranu kenníh rámu. Vrchní vrstva APU lišty je patřena další lepicí pásku, která služí pr snadnější aplikaci zakrývací fólií. Pr zamezení znečištění a znehdncení výplní tvrů při následujících činnstech, prvede se zakrytí zakrývací flií. Zakrývací flie bude nainstalvána na všech výplních tvrů v bvdvém zdivu a na všech vchdvých bytvých dveřích. Obr. 29: Osazení APU lišt [22] Penetrace pdkladu Před zahájením strjníh mítání bude prveden šetření stěn bjektu penetrací. Ta se ddává již připravena k pužití a neředí se. Nátěr je ptřeba před 62

63 aplikací puze prmíchat. Nanášení prbíhá pmcí vhdnéh válečku s dluhým vlasem neb štětku přím na pdklad. P tét aplikaci nastává technlgická přestávka přibližně 12 hdin. Obr. 30: Penetrace pdkladu [21] Prvedení stěrky na strpech a schd. kcích Na strpní knstrukci se bude nanášet armvací stěrka s vtlačenu armvací tkaninu. Stěrka bude smíchána s předepsaným mnžstvím vdy na plasticku knzistenci pmcí pmaluběžnéh elektrickéh míchadla. Stěrka bude nanášena na pdklad pmcí celvéh hladítka ve vrstvě 5 mm. D nanesené stěrky bude pmcí celvéh hladítka vtlačena armvací tkanina tak, aby byla v hrní třetině stěrkvé vrstvy se vzájemnými přesahy 100 mm. P technlgické přestávce 2 dní bude mžné nanášet štukvu mítku. Obr. 31: Nanášení stěrky na strp [22] Prvedení štukvé mítky na strpech a schd. kcích Na prvedenu stěrku bude prvedena štukvá mítka. Omítka bude smíchána s předepsaným mnžstvím vdy pmcí pmaluběžnéh elektrickéh míchadla. Připravená štukvá mítka se bude plšně nanášet v tlušťce 2 mm celvým hladítkem. P ztuhnutí se prvede uhlazení plstěným neb hubvým hladítkem. 63

64 Osazení rhvých lišt Rhvé lišty se sazují z důvdu snadnějšíh prvádění hran, vyšší mechanické dlnsti rhů a z důvdu zpevnění a zamezení praskání rhů. Rhvé prfily se budu sazvat na všechny vnější rhy a hrany mítané knstrukce. Zkracvání prfilů bude prváděn nůžkami na prfily. Lišty se budu sazvat d sádr-vápennéh maltvéh lže a jejich výsledná plha bude srvnána d tlušťky mítky a svislsti pmcí vdváhy Prvedení vyztužení rhů tvrů V rzích tvrů na bvdvých zdech bude d čerstvé mítky vtlačena armvací tkanina (perlinka). Tat armvací tkanina má za úkl přenášet drbná pnutí vznikající v těcht kritických místech. Obr. 32: Prvedení vyztužení rhů tvrů (vlev) [21] Obr. 33: Osazení rhvých lišt (vprav) [21] Prvedeni mítky stěn Na stěny bude pužita jednvrstvá sádr-vápenná mítka nanášená strjně. Před zahájením mítání musí být mítačka a hadice prpláchnuty vápenným mlékem. Suchá směs je k mítačce dpravvána ze sila pneumatickým dpravníkem. Knzistence připravené směsi musí být nastavena tak, aby p nanesení na stěnu téměř neznatelně stékala. Omítka se na stěnu nanáší v tlušťce 10 mm d pdlahy směrem nahru ve frmě husenky v plích přibližné šířky 1,4 m. Strjní nanášení lze přerušit maximálně na 15 minut, při delší prdlevě je nutné mítačku a hadice vyčistit. Nanesenu mítku plšně urvnáme srvnávací 2 m latí (h-latí) 64

65 Obr. 34: Strjní nanášení mítky (vlev) [21] Obr. 35: Stržení latí (vprav) [21] Obr. 36: Opětvné stržení latí (vlev) [21] Obr. 37: Zahlazení pvrchu (vprav) [21] P částečném zavadnutí (p přitlačení dlaně na stěnu je pdklad pevný, ale prstem ještě můžeme vmáčknut důlek) se sádr-vápenná mítka seřízne v-latí, navlhčí vdu a pmcí hubvéh hladítka se rztčí. Následně se prvede finální vyhlazení fasádní špachtlí, která se bude vést p stěně c nejvíce na plch. Pr ddržení rvinnsti, budu tahy prváděny d kříže vdrvně a svisle. 65

66 Obr. 38: Navlhčení a rztčení (vlev) [21] Obr. 39: Finální vyhlazení (vprav) [21] Pstupvý diagram Obr. 40: Pstupvý diagram pr strpní a schd. kce [vlastní zpracvání, 2017] Pznámka: Zakrývací flie budu na výplních tvrů pnechány i pr následující mítání svislých knstrukcí. 66
