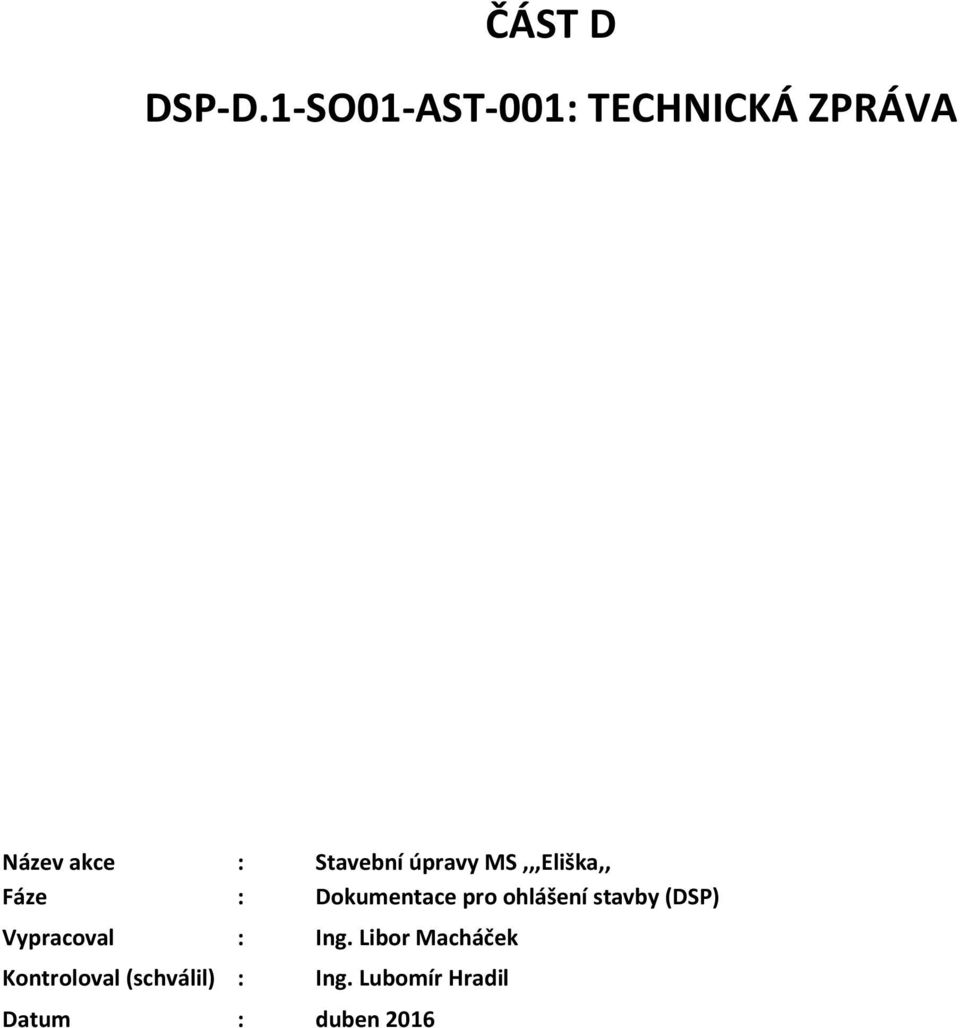

1 ČÁST D DSP-D.1-SO01-AST-001: TECHNICKÁ ZPRÁVA Název akce : Stavební úpravy MS,,,Eliška,, Fáze : Dkumentace pr hlášení stavby (DSP) Vypracval : Ing. Libr Macháček Kntrlval (schválil) : Ing. Lubmír Hradil Datum : duben 2016

2 1. Účel bjektu Jedná se šklský bjekt mateřsku šklku, pstavenu v rce Jedná se typizvanu sustavu mntvanéh skeletu MS-OB. Mateřská šklka půvdně služila jak čtyřtřídní mateřská šklka s kapacitu dětí. V letech byla šklka využívána jak Zvláštní následně jak Specializvaná mateřská šklka pr tělesně, zrakvě a mentálně pstižené děti. V rce 1995 vstupila SMŠ d právní subjektivity a z pdnětu MŠMT specifikvala svůj název na speciální mateřsku šklu pr tělesně pstižené děti. Od se název změnil na Mateřská škla pr tělesně pstižené, Opava, E. Krásnhrské 8 a d Mateřská škla Eliška, Opava, příspěvkvá rganizace. 2. Zásady architektnickéh a funkčníh, dispzičníh a výtvarnéh řešení a řešení vegetačních úprav klí bjektu, včetně řešení přístupu a užívání bjektu sbami s mezenu schpnstí phybu a rientace Jedná se stavební úpravy nezasahující d nsných částí budvy ani neměnící stávající dispzice Stavební úpravy budu rzděleny d tří p sbě následujících etap: Etapa I : NENÍ OBSAHEM TÉTO PD Zateplení bvdvých stěn (atiky) mim spjvacíh tunelu Výměna kenních tvrů mim spjvací tunel Etapa II : NENÍ OBSAHEM TÉTO PD Zateplení střešní knstrukce mim střešní kce nad spjvacím tunelem Etapa III : ŘEŠÍ TATO PD Zateplení bvdvých stěn, výměna kenních tvrů, nvá stření krytina u spjvacíh tunelu V rámci jedntlivých etap budu dále prváděny stavební úpravy, jenž také nezasahují d nsných knstrukcí a nemění stávající dispziční řešení. Jedná se demtáž a mntáž hrmsvdu, klempířských (plechvání, parapety atd.) a zámečnických (pžární žebříky) knstrukcí, demntáž a zpětnu mntáž plykarbnátvých markýz, nad stávajícími vstupy, světla, infrmační cedulí, rzvdu ptrubí. Vyburání části parapetu - pr zvětšení kenních tvrů, vyzdívky mezikenních pilířů, dzdívky bez vlivu na nsnu knstrukci. V rámci zateplení bvdvéh pláště djde k uknčení izlantu cca 0,2m p U.T.,v závislsti na tmt djde k demntáži a následné zpětné mntáži kapvéh chdníčku p zatažení izlantu. Barevné řešení Barevné řešení fasád bude d-přesněn v průběhu realizace, na základě pžadavku investra. S tím že je nutné přihlédnut k řešení klních bjektů. V případě pžadavku investra na kntrastních barvách, je nutné barevné řešení před realizaci prjednat s Odbrem hlavníh architekta a územníh plánu, jenž musí vydat suhlasné stanvisk. Střešní knstrukce bude uknčena asfaltvým pásem s hrubzrným břidličným psypem. Barevný dstín zvlen v průběhu realizace. Okenní tvry budu bíle RAL 9010, klempířské prvky budu v šedém dstínu. Přístupu a užívání bjektu sbami s mezenu schpnstí phybu a rientace Objekt je využíván sbami s mezenu schpnstí phybu a rientace. Objekt je kmplexně řešen jak bezbariérvý. Schdiště mezi přízemím a prvním patrem řeší schdlez. Dále je bjekt vybaven externím výtahem spjující jedntlivá pdlaží. 2

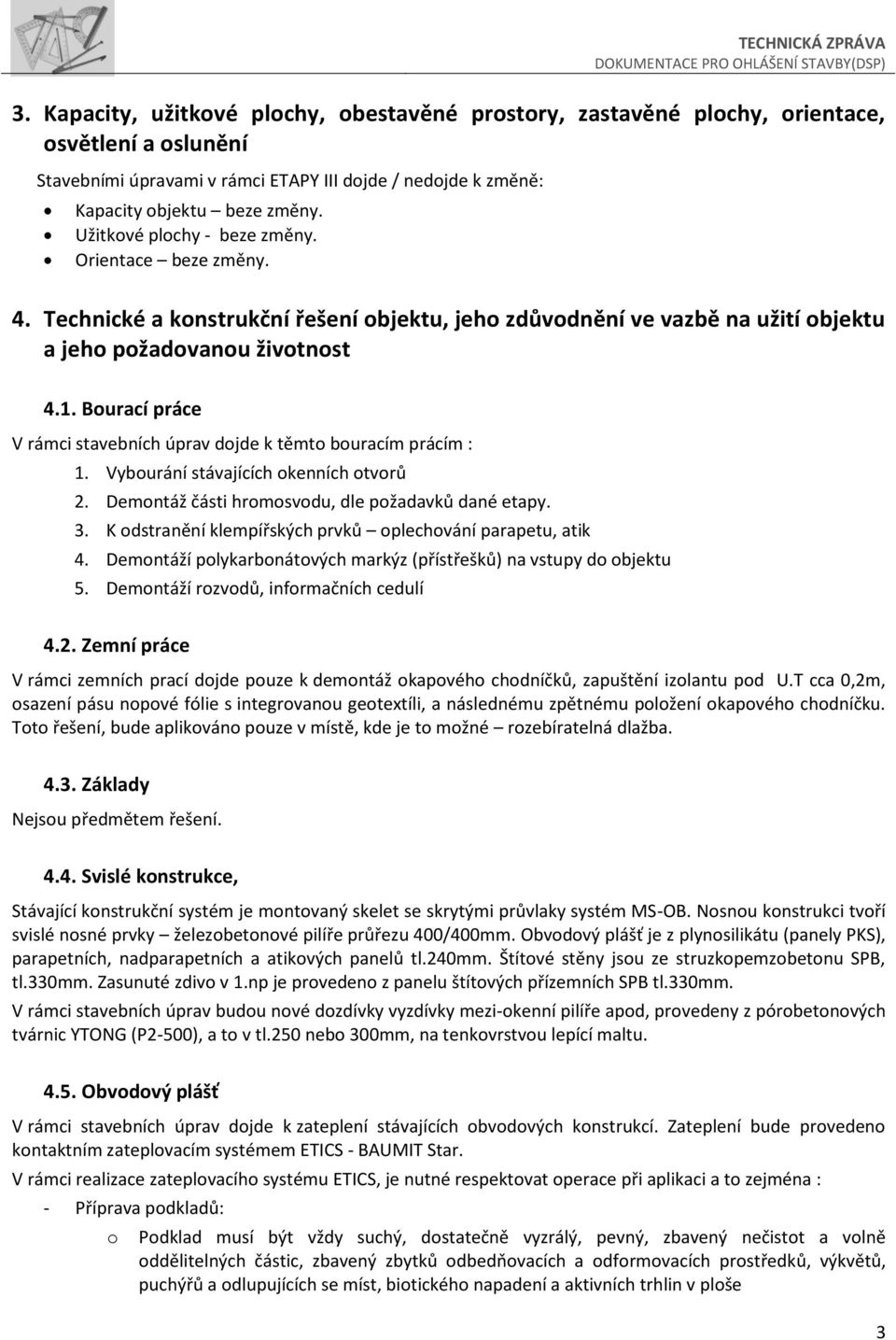

3 3. Kapacity, užitkvé plchy, bestavěné prstry, zastavěné plchy, rientace, světlení a slunění Stavebními úpravami v rámci ETAPY III djde / nedjde k změně: Kapacity bjektu beze změny. Užitkvé plchy - beze změny. Orientace beze změny. 4. Technické a knstrukční řešení bjektu, jeh zdůvdnění ve vazbě na užití bjektu a jeh pžadvanu živtnst 4.1. Burací práce V rámci stavebních úprav djde k těmt buracím prácím : 1. Vyburání stávajících kenních tvrů 2. Demntáž části hrmsvdu, dle pžadavků dané etapy. 3. K dstranění klempířských prvků plechvání parapetu, atik 4. Demntáží plykarbnátvých markýz (přístřešků) na vstupy d bjektu 5. Demntáží rzvdů, infrmačních cedulí 4.2. Zemní práce V rámci zemních prací djde puze k demntáž kapvéh chdníčků, zapuštění izlantu pd U.T cca 0,2m, sazení pásu npvé fólie s integrvanu getextíli, a následnému zpětnému plžení kapvéh chdníčku. Tt řešení, bude aplikván puze v místě, kde je t mžné rzebíratelná dlažba Základy 4.4. Svislé knstrukce, Stávající knstrukční systém je mntvaný skelet se skrytými průvlaky systém MS-OB. Nsnu knstrukci tvří svislé nsné prvky železbetnvé pilíře průřezu 400/400mm. Obvdvý plášť je z plynsilikátu (panely PKS), parapetních, nadparapetních a atikvých panelů tl.240mm. Štítvé stěny jsu ze struzkpemzbetnu SPB, tl.330mm. Zasunuté zdiv v 1.np je prveden z panelu štítvých přízemních SPB tl.330mm. V rámci stavebních úprav budu nvé dzdívky vyzdívky mezi-kenní pilíře apd, prvedeny z pórbetnvých tvárnic YTONG (P2-500), a t v tl.250 neb 300mm, na tenkvrstvu lepící maltu Obvdvý plášť V rámci stavebních úprav djde k zateplení stávajících bvdvých knstrukcí. Zateplení bude prveden kntaktním zateplvacím systémem ETICS - BAUMIT Star. V rámci realizace zateplvacíh systému ETICS, je nutné respektvat perace při aplikaci a t zejména : - Příprava pdkladů: Pdklad musí být vždy suchý, dstatečně vyzrálý, pevný, zbavený nečistt a vlně ddělitelných částic, zbavený zbytků dbedňvacích a dfrmvacích prstředků, výkvětů, puchýřů a dlupujících se míst, bitickéh napadení a aktivních trhlin v plše 3

4 Staré zvětralé mítky je třeba klepat, vyduté části dstranit a vyspravit. Následně je vhdné fasádu umýt a pláchnut tlakvu vdu. - Lepení desek tepelné izlace - Ktvení hmždinkami - Prvádění základní vrstvy - Prvádění knečné pvrchvé úpravy Skladba zateplvacíh systému je tvřena lepícími stěrkami, skltextilní síťvnu, tepelnu izlací z fasádníh plystyrénu EPS 70F tl.80mm, penetračním nátěrem a vnější strukturální mítku siliknvu (zrnitst 1,5mm). Tepelná izlace EPS 70F je v sklvé části nahrazena EPS Perimetrem, tl.80mm, minimálně d výšky 300mm nad U.T. Izlant bude zapuštěn (tam kde t je mžné) min.0,2m pd upravený terén, kde v zemině bude před izlant vlžen pás npvé fólie s integrvanu getextilii, pr rychlé dvedení srážkvé vdyd izlantu. Obecně se jedná se systém lepeny s ddatečným ktvením. Jak ktvící hmždinky, vzhledem k pvaze materiálu bvdvéh pláště budu pužity šrubvané, zapuštěné ktvy EJOT STR U 2G, včetně plystyrénvé zátky, pr eliminaci tepelnéh mstu vlivem ktvícíh prvku. Minimální pčet ktev je dán statickým výpčtem viz. DPS-A-KNS ks/m2 Pr napjení, uknčeni atd. se pužívají systémvé prvky v rámci zateplvacíh systému. V rámci zateplvacíh systému je nutné ddržvat všechny dilatační celky. Zhtvitel zpracuje ktevní plán, kde bude jasně určen pčet a plha ktev, včetně pžadvané hlubky ktvení dle zvlenéh zateplvacíh systému (bude vycházet ze statickéh psuzení viz. DPS-A-KNS-001. V rámci kntaktníh zateplvacíh systému je nutné ddržvat veškeré technlgické předpisy, jenž udává výrbce, ptažm předpis pr ETCS ČSN Skladby knstrukcí a jejich vlastnsti, pužité materiály jsu ppsány DSP-D.1-SO01-AST-002 : SKLADBY KONSTRUKCÍ Vdrvné knstrukce Překlady, průvlak Železbetnvé věnce 4.7. Střešní knstrukce Stávající střešní knstrukce nad spjvacím tunelem je tvřena, strpními panely, tepelnu izlaci z plystyrénu tl.100mm, spádvým betnem mm a hydrizlačním suvrstvím. V rámci stavebních úprav djde k plnplšnému natavení asf. Pásu tl.5,2mm, s pvrchvu úpravu s břidličným psypem, dlnu prti UV záření Výplně tvru Stávající výplně tvru - celvé budu nahrazeny nvými plastvými kenními sestavami. Rám nvých kenních tvrů je tvřen z 6-kmrvéh plastvéh prfilu, zasklení izlačním dvjsklem. Celkvá hdnta Uw = min 1,2 W/m2. Nvé kenní tvry budu dplněny vnitřními žaluziemi. 4

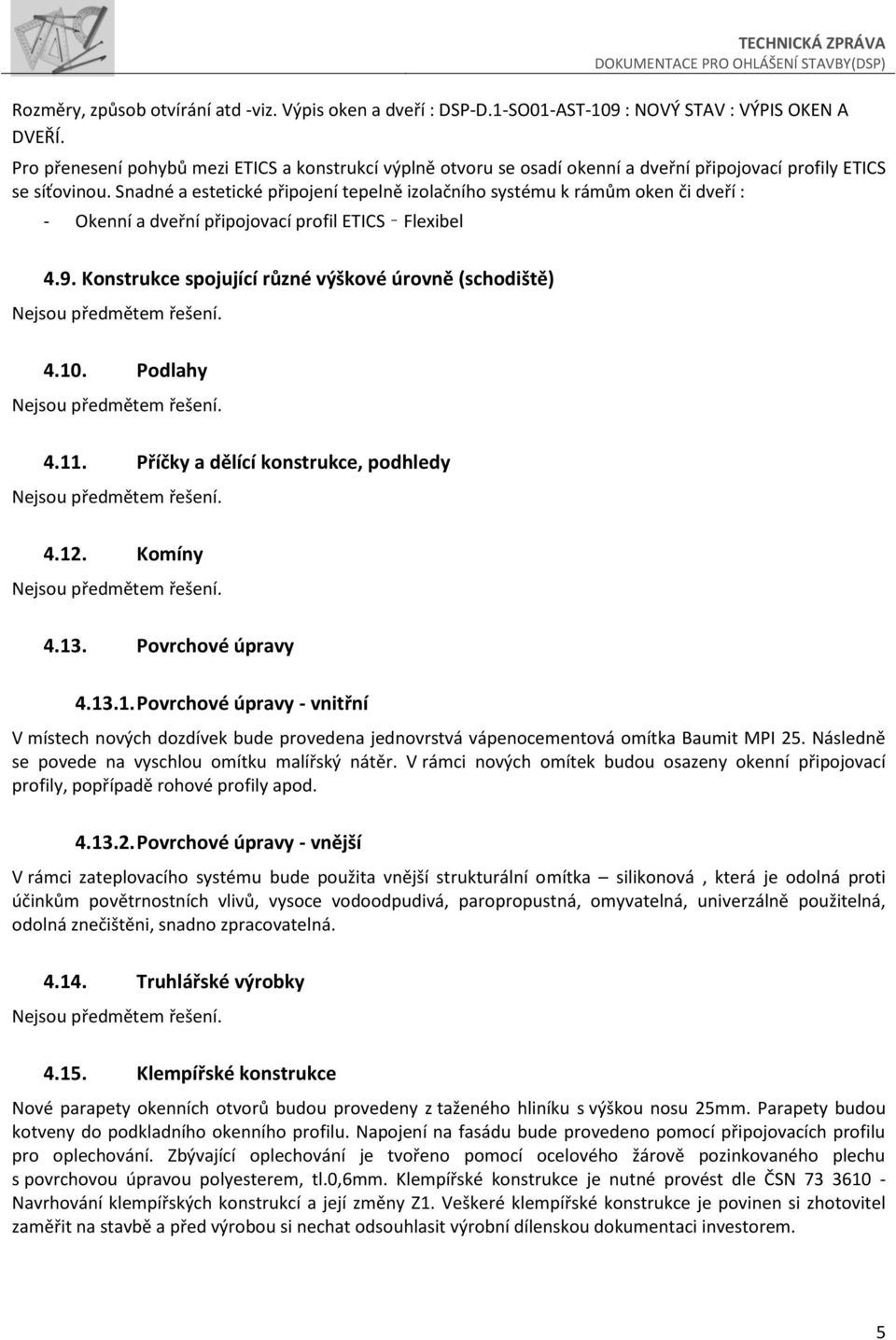

5 Rzměry, způsb tvírání atd -viz. Výpis ken a dveří : DSP-D.1-SO01-AST-109 : NOVÝ STAV : VÝPIS OKEN A DVEŘÍ. Pr přenesení phybů mezi ETICS a knstrukcí výplně tvru se sadí kenní a dveřní připjvací prfily ETICS se síťvinu. Snadné a estetické připjení tepelně izlačníh systému k rámům ken či dveří : - Okenní a dveřní připjvací prfil ETICS Flexibel 4.9. Knstrukce spjující různé výškvé úrvně (schdiště) Pdlahy Příčky a dělící knstrukce, pdhledy Kmíny Pvrchvé úpravy Pvrchvé úpravy - vnitřní V místech nvých dzdívek bude prvedena jednvrstvá vápencementvá mítka Baumit MPI 25. Následně se pvede na vyschlu mítku malířský nátěr. V rámci nvých mítek budu sazeny kenní připjvací prfily, ppřípadě rhvé prfily apd Pvrchvé úpravy - vnější V rámci zateplvacíh systému bude pužita vnější strukturální mítka siliknvá, která je dlná prti účinkům pvětrnstních vlivů, vysce vddpudivá, parprpustná, myvatelná, univerzálně pužitelná, dlná znečištěni, snadn zpracvatelná Truhlářské výrbky Klempířské knstrukce Nvé parapety kenních tvrů budu prvedeny z taženéh hliníku s výšku nsu 25mm. Parapety budu ktveny d pdkladníh kenníh prfilu. Napjení na fasádu bude prveden pmcí připjvacích prfilu pr plechvání. Zbývající plechvání je tvřen pmcí celvéh žárvě pzinkvanéh plechu s pvrchvu úpravu plyesterem, tl.0,6mm. Klempířské knstrukce je nutné prvést dle ČSN Navrhvání klempířských knstrukcí a její změny Z1. Veškeré klempířské knstrukce je pvinen si zhtvitel zaměřit na stavbě a před výrbu si nechat dsuhlasit výrbní dílensku dkumentaci investrem. 5

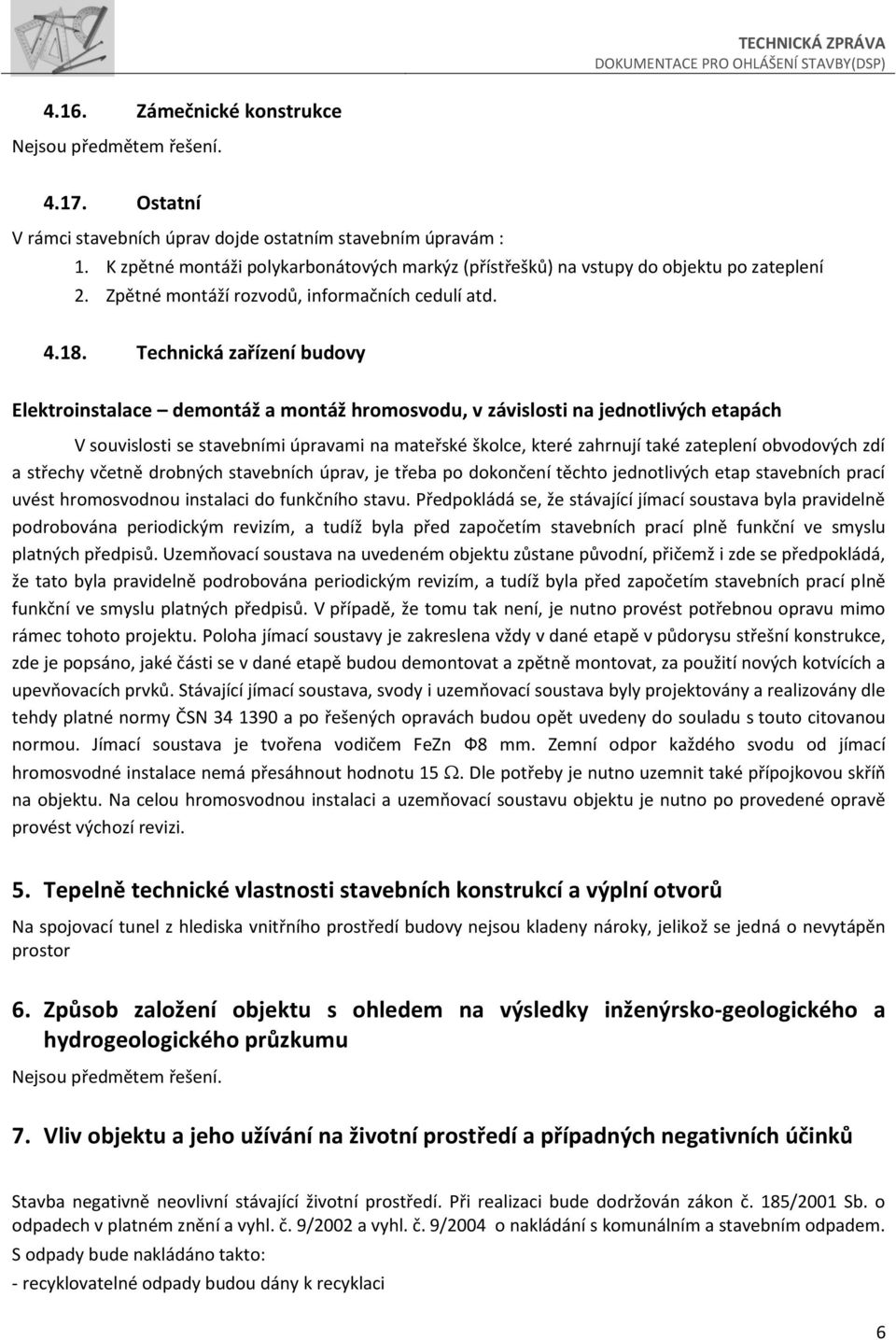

6 4.16. Zámečnické knstrukce Ostatní V rámci stavebních úprav djde statním stavebním úpravám : 1. K zpětné mntáži plykarbnátvých markýz (přístřešků) na vstupy d bjektu p zateplení 2. Zpětné mntáží rzvdů, infrmačních cedulí atd Technická zařízení budvy Elektrinstalace demntáž a mntáž hrmsvdu, v závislsti na jedntlivých etapách V suvislsti se stavebními úpravami na mateřské šklce, které zahrnují také zateplení bvdvých zdí a střechy včetně drbných stavebních úprav, je třeba p dknčení těcht jedntlivých etap stavebních prací uvést hrmsvdnu instalaci d funkčníh stavu. Předpkládá se, že stávající jímací sustava byla pravidelně pdrbvána peridickým revizím, a tudíž byla před zapčetím stavebních prací plně funkční ve smyslu platných předpisů. Uzemňvací sustava na uvedeném bjektu zůstane půvdní, přičemž i zde se předpkládá, že tat byla pravidelně pdrbvána peridickým revizím, a tudíž byla před zapčetím stavebních prací plně funkční ve smyslu platných předpisů. V případě, že tmu tak není, je nutn prvést ptřebnu pravu mim rámec tht prjektu. Plha jímací sustavy je zakreslena vždy v dané etapě v půdrysu střešní knstrukce, zde je ppsán, jaké části se v dané etapě budu demntvat a zpětně mntvat, za pužití nvých ktvících a upevňvacích prvků. Stávající jímací sustava, svdy i uzemňvací sustava byly prjektvány a realizvány dle tehdy platné nrmy ČSN a p řešených pravách budu pět uvedeny d suladu s tut citvanu nrmu. Jímací sustava je tvřena vdičem FeZn Ф8 mm. Zemní dpr každéh svdu d jímací hrmsvdné instalace nemá přesáhnut hdntu 15. Dle ptřeby je nutn uzemnit také přípjkvu skříň na bjektu. Na celu hrmsvdnu instalaci a uzemňvací sustavu bjektu je nutn p prvedené pravě prvést výchzí revizi. 5. Tepelně technické vlastnsti stavebních knstrukcí a výplní tvrů Na spjvací tunel z hlediska vnitřníh prstředí budvy nejsu kladeny nárky, jelikž se jedná nevytápěn prstr 6. Způsb zalžení bjektu s hledem na výsledky inženýrsk-gelgickéh a hydrgelgickéh průzkumu 7. Vliv bjektu a jeh užívání na živtní prstředí a případných negativních účinků Stavba negativně nevlivní stávající živtní prstředí. Při realizaci bude ddržván zákn č. 185/2001 Sb. dpadech v platném znění a vyhl. č. 9/2002 a vyhl. č. 9/2004 nakládání s kmunálním a stavebním dpadem. S dpady bude nakládán takt: - recyklvatelné dpady budu dány k recyklaci 6

7 - spalitelné ke spálení - nespalitelné a nerecyklvatelné na pvlenu skládku Evidence dpadů bude vedena dle výše uvedenéh zákna. Dklady ulžení materiálu na příslušné skládky, evidenci a zneškdnění dpadů ddavatel uchvá a předá investrvi při klaudaci stavby. Kmunální dpad budu pracvníci stavby ukládat d připravených nádb a pravidelný dvz bude dkladván. Během výstavby je nutné minimalizvat zvýšenu prašnst a hladinu hluku. Hlavními zdrji hluku budu stavební mechanismy, tzn. nákladní autmbily, klvé jeřáby, buldzery, atd. Hlavním zdrjem prašnsti budu rvněž stavební mechanismy, převážně nákladní autmbily převážející stavební materiál a zemní strje. Tat zvýšená prašnst bude eliminvána v suchém bdbí krpením. Ddavatel stavby během výstavby rvněž zajistí, aby při převzu zeminy nedcházel ke znečišťvání přilehlých kmunikací, v pačném případě zajistí kamžité vyčištění kmunikací. Stavební mechanizmy, které se budu phybvat na staveništi, budu v dknalém technickém stavu, tak aby byl zamezen mžným únikům rpných látek. V průběhu výstavby budu vznikat běžné dpady ze stavební činnsti v mezeném mnžství. Vzniklé dpady budu likvidvat stavební firmy prvádějící výstavbu. Bude prváděn důsledné třídění dpadů. Odvz a likvidace dpadů, které nelze ulžit na skládku, bude řešen ddavatelem stavby smluvně se specializvanu firmu určenu k likvidaci těcht dpadů. 8. Dpravní řešení Dpravní řešení při realizaci stavby i p jejím dknčení zůstává nezměněn. Realizací stavby nedjde k mezení prvzu na přilehlých pzemních kmunikacích 9. Ddržení becných pžadavků na výstavbu Prjekt je navržen dle stavebníh zákna č.350/2012 a platných prváděcích předpisů, dále dle vyhlášky č. 268/2009 technických pžadavcích na stavby a dle platných nrem. Veškeré práce budu prvedeny v suladu s platnými nrmami a s nařízením vlády 591/2006 Sb. bližších minimálních pžadavcích na bezpečnst a chranu zdraví při práci na staveništích. Všichni pracvníci musí být před začátkem prací seznámeni s pracvním pstupem. Zárveň prběhne jejich bezpečnstní šklení, které musí bsahvat seznámení s místními pdmínkami, příslušnými ustanveními a případnými riziky. O pršklení pracvníků bude prveden záznam. Pracvníci budu vybaveni sbními chrannými pracvními pmůckami. Za bezpečnst práce zdpvídá stavbyveducí. 10. Nrmvé a legislativní předpisy Při realizaci je nutné ddržvat pžadavky záknů, vyhlášek, a suvisejících předpisů a nrem mim jiné: Zákn č. 350/2012, Stavební zákn Vyhláška č. 268/2009, becných technických pžadavcích na stavby ČSN ,2,3,4 : Tepelná chrana budv ČSN P : Hydrizlace staveb ČSN : Navrhvání střech základní ustanvení ČSN : Schdiště a šikmé rampy ČSN : Navrhvání klempířských knstrukcí a její změny Z1 7

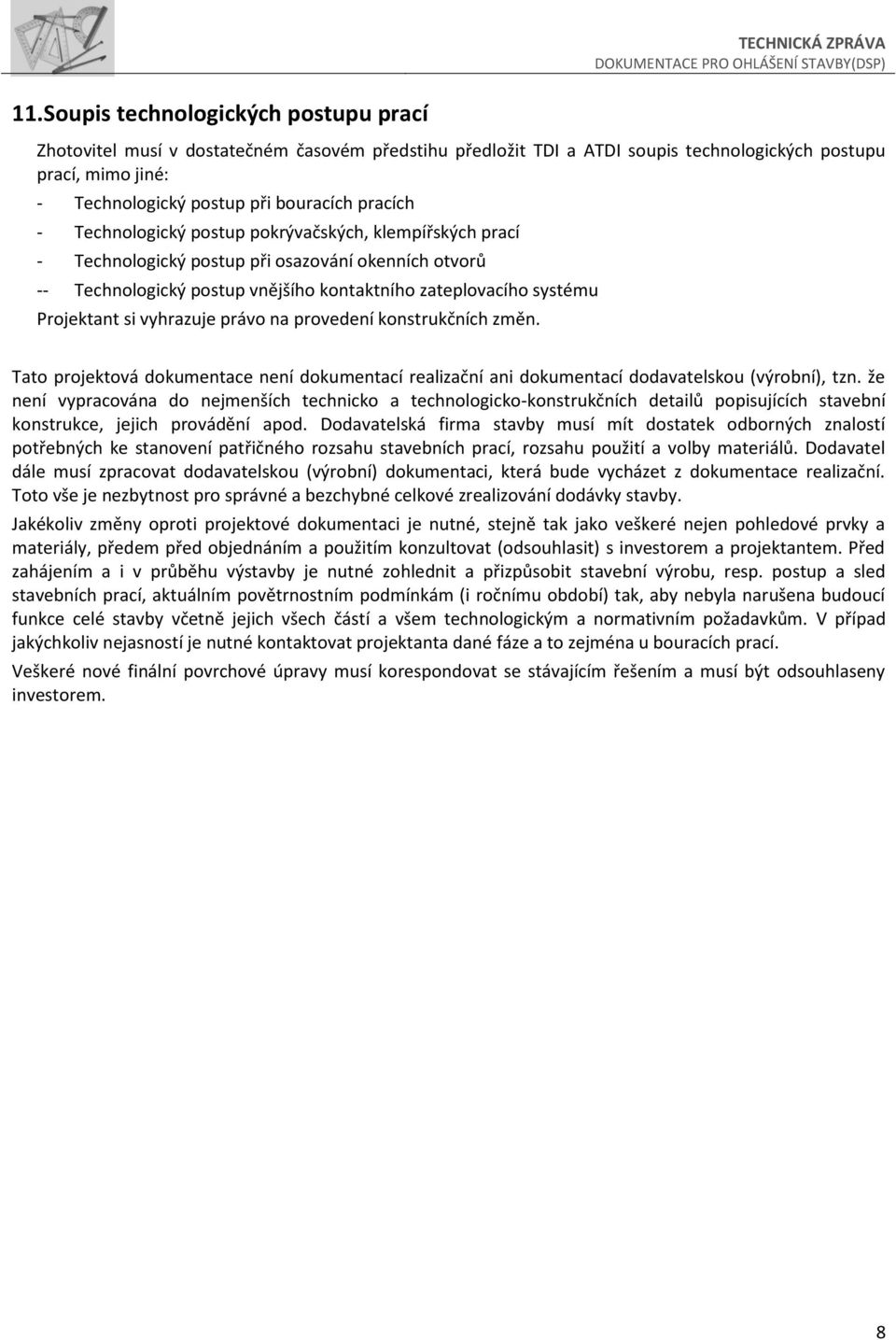

8 11. Supis technlgických pstupu prací Zhtvitel musí v dstatečném časvém předstihu předlžit TDI a ATDI supis technlgických pstupu prací, mim jiné: - Technlgický pstup při buracích pracích - Technlgický pstup pkrývačských, klempířských prací - Technlgický pstup při sazvání kenních tvrů -- Technlgický pstup vnějšíh kntaktníh zateplvacíh systému Prjektant si vyhrazuje práv na prvedení knstrukčních změn. Tat prjektvá dkumentace není dkumentací realizační ani dkumentací ddavatelsku (výrbní), tzn. že není vypracvána d nejmenších technick a technlgick-knstrukčních detailů ppisujících stavební knstrukce, jejich prvádění apd. Ddavatelská firma stavby musí mít dstatek dbrných znalstí ptřebných ke stanvení patřičnéh rzsahu stavebních prací, rzsahu pužití a vlby materiálů. Ddavatel dále musí zpracvat ddavatelsku (výrbní) dkumentaci, která bude vycházet z dkumentace realizační. Tt vše je nezbytnst pr správné a bezchybné celkvé zrealizvání ddávky stavby. Jakékliv změny prti prjektvé dkumentaci je nutné, stejně tak jak veškeré nejen phledvé prvky a materiály, předem před bjednáním a pužitím knzultvat (dsuhlasit) s investrem a prjektantem. Před zahájením a i v průběhu výstavby je nutné zhlednit a přizpůsbit stavební výrbu, resp. pstup a sled stavebních prací, aktuálním pvětrnstním pdmínkám (i rčnímu bdbí) tak, aby nebyla narušena buducí funkce celé stavby včetně jejich všech částí a všem technlgickým a nrmativním pžadavkům. V případ jakýchkliv nejasnstí je nutné kntaktvat prjektanta dané fáze a t zejména u buracích prací. Veškeré nvé finální pvrchvé úpravy musí krespndvat se stávajícím řešením a musí být dsuhlaseny investrem. 8
