Samoopravné kódy. Katedra matematiky a Institut teoretické informatiky Západočeská univerzita

Transkript

1 Katedra matematiky a Institut teoretické informatiky Západočeská univerzita Seminář pro učitele středních a vysokých škol, Plzeň, 30. března 2012

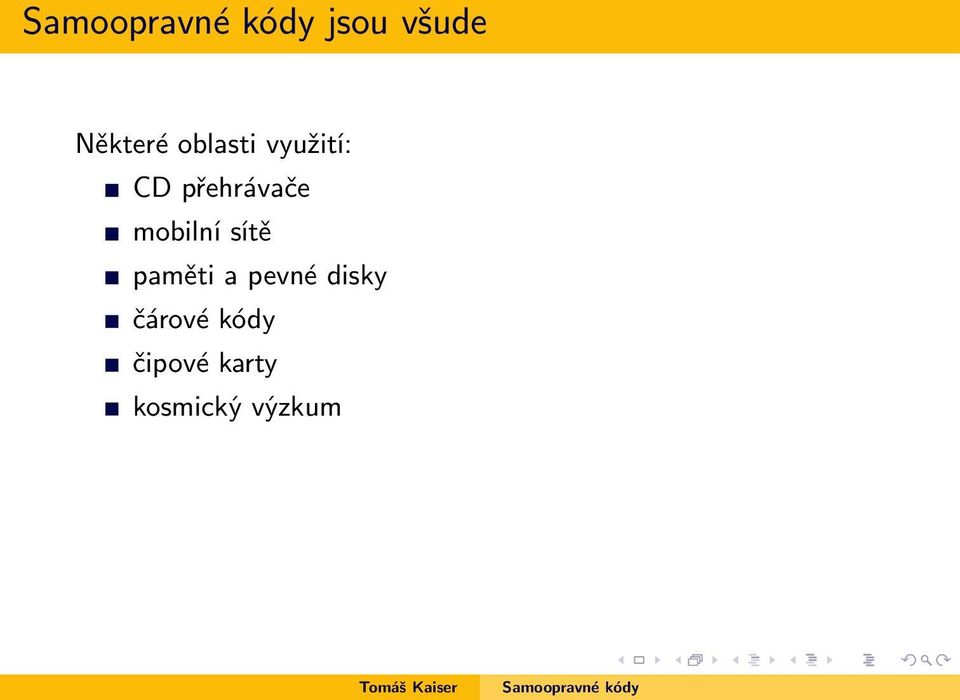

2 jsou všude Některé oblasti využití: CD přehrávače mobilní sítě paměti a pevné disky čárové kódy čipové karty kosmický výzkum

3 jsou všude Některé oblasti využití: CD přehrávače mobilní sítě paměti a pevné disky čárové kódy čipové karty kosmický výzkum

4 Otcové zakladatelé Richard Hamming ( ) 1950: Error detecting and error correcting codes Claude Shannon ( ) 1948: A mathematical theory of communication

5 Detekce chyb rodné číslo čísla bankovních účtů a kreditních karet IČO síťové protokoly některé paměti RAM

6 Ilustrační příklad obrázek v 16 stupních šedi, každý bod reprezentován 4 bity například 0000 = černá, 1101 = světle šedá přenos faxem po nekvalitní lince, každý jednotlivý bit se poruší s pravděpodobností p obrazový bod bude přijat správně s pravděpodobností (1 p) 4 takže pro p = 0, 001 bude v průměru 19% bodů chybných Jak zvýšit spolehlivost přenosu? např.: každý bit zopakovat třikrát, přijatou trojici dekódovat podle většiny jen necelé 1% bodů bude chybných, ale cenou je trojnásobný objem dat

7 Ilustrační příklad obrázek v 16 stupních šedi, každý bod reprezentován 4 bity například 0000 = černá, 1101 = světle šedá přenos faxem po nekvalitní lince, každý jednotlivý bit se poruší s pravděpodobností p obrazový bod bude přijat správně s pravděpodobností (1 p) 4 takže pro p = 0, 001 bude v průměru 19% bodů chybných Jak zvýšit spolehlivost přenosu? např.: každý bit zopakovat třikrát, přijatou trojici dekódovat podle většiny jen necelé 1% bodů bude chybných, ale cenou je trojnásobný objem dat

8 Hammingův kód obrazový bod (a 1, a 2, a 3, a 4 ) zakódujeme do 7-bitového slova (x 1,..., x 7 ) bity x 1, x 2, x 4 jsou kontrolní, ostatní jsou informační do informačních souřadnic zapíšeme a 1,..., a 4 kontrolní souřadnice dopočítáme (modulo 2) podle rovnic: x 4 + x 5 + x 6 + x 7 = 0, x 2 + x 3 + x 6 + x 7 = 0, x 1 + x 3 + x 5 + x 7 = 0. (v i-té rovnici se objevuje x k, pokud i-tý bit v binárním zápisu čísla k je 1) pro každou čtveřici (a 1,..., a 4 ) obdržíme kódové slovo: ( ) ( )

9 Hammingův kód obrazový bod (a 1, a 2, a 3, a 4 ) zakódujeme do 7-bitového slova (x 1,..., x 7 ) bity x 1, x 2, x 4 jsou kontrolní, ostatní jsou informační do informačních souřadnic zapíšeme a 1,..., a 4 kontrolní souřadnice dopočítáme (modulo 2) podle rovnic: x 4 + x 5 + x 6 + x 7 = 0, x 2 + x 3 + x 6 + x 7 = 0, x 1 + x 3 + x 5 + x 7 = 0. (v i-té rovnici se objevuje x k, pokud i-tý bit v binárním zápisu čísla k je 1) pro každou čtveřici (a 1,..., a 4 ) obdržíme kódové slovo: ( ) ( )

10 Vlastnosti Hammingova kódu máme tedy 16 kódových slov délky 7 každá dvě se liší alespoň ve 3 souřadnicích neboli: Hammingova vzdálenost každých dvou slov je 3) poruší-li se tedy při přenosu nejvýše jeden bit, dokážeme odeslané kódové slovo správně rekonstruovat kód opravuje jednu chybu

11 Maticová formulace Soustavu rovnic, podle které se dopočítávají kontrolní bity, lze zapsat ve tvaru: kde x 1 x 2 x 3 0 A x 4 = 0, x 5 0 x 6 x A =

12 Dekódování Hammingova kódu Dejme tomu, že přijaté slovo je y = (y 1,..., y 7 ). Postup dekódování: Příklad: pokud Ay T je nulový vektor, ponecháme y beze změny, jinak přečteme Ay T jako binární zápis čísla od 1 do 7 a změníme bit na příslušné souřadnici. zdrojová data jsou ( ) zakódovali jsme je slovem ( ) při přenosu se porušil předposlední bit, výsledkem je slovo ( ) součin s maticí A je (1 1 0) T, takže opravíme šestou souřadnici

13 Dekódování Hammingova kódu Dejme tomu, že přijaté slovo je y = (y 1,..., y 7 ). Postup dekódování: Příklad: pokud Ay T je nulový vektor, ponecháme y beze změny, jinak přečteme Ay T jako binární zápis čísla od 1 do 7 a změníme bit na příslušné souřadnici. zdrojová data jsou ( ) zakódovali jsme je slovem ( ) při přenosu se porušil předposlední bit, výsledkem je slovo ( ) součin s maticí A je (1 1 0) T, takže opravíme šestou souřadnici

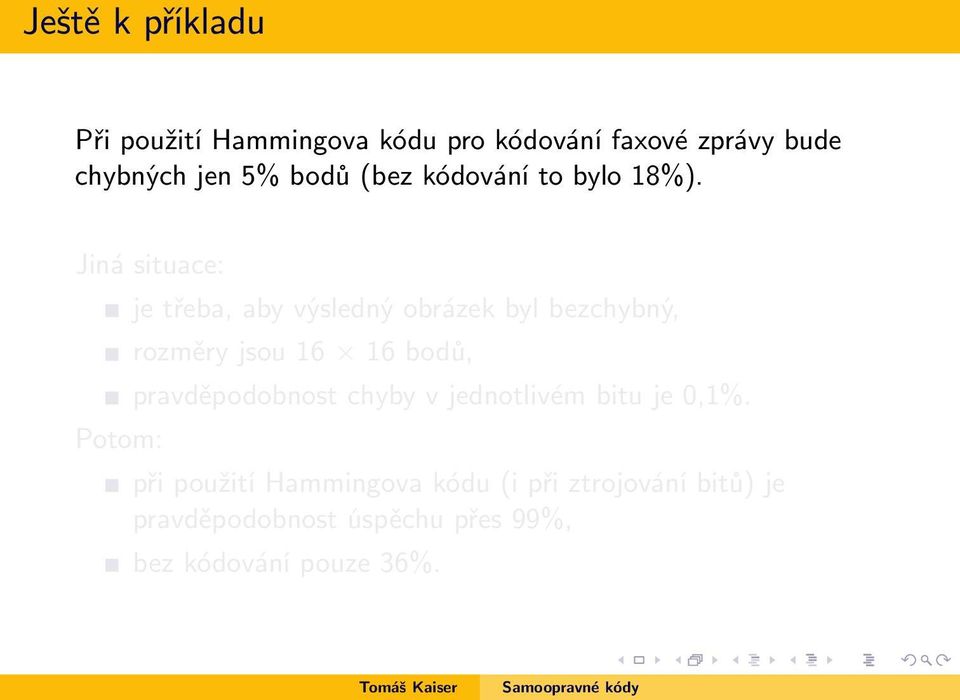

14 Ještě k příkladu Při použití Hammingova kódu pro kódování faxové zprávy bude chybných jen 5% bodů (bez kódování to bylo 18%). Jiná situace: Potom: je třeba, aby výsledný obrázek byl bezchybný, rozměry jsou bodů, pravděpodobnost chyby v jednotlivém bitu je 0,1%. při použití Hammingova kódu (i při ztrojování bitů) je pravděpodobnost úspěchu přes 99%, bez kódování pouze 36%.

15 Ještě k příkladu Při použití Hammingova kódu pro kódování faxové zprávy bude chybných jen 5% bodů (bez kódování to bylo 18%). Jiná situace: Potom: je třeba, aby výsledný obrázek byl bezchybný, rozměry jsou bodů, pravděpodobnost chyby v jednotlivém bitu je 0,1%. při použití Hammingova kódu (i při ztrojování bitů) je pravděpodobnost úspěchu přes 99%, bez kódování pouze 36%.

16 Obecné Hammingovy kódy analogickou konstrukci lze provést pro každou délku n = 2 k 1 (k 2) dostáváme kódy délky 2 k 1 s k kontrolními bity a minimální vzdáleností dvou slov 3 jde o lineární kódy (kódová slova tvoří lineární prostor nad dvouprvkovým tělesem)

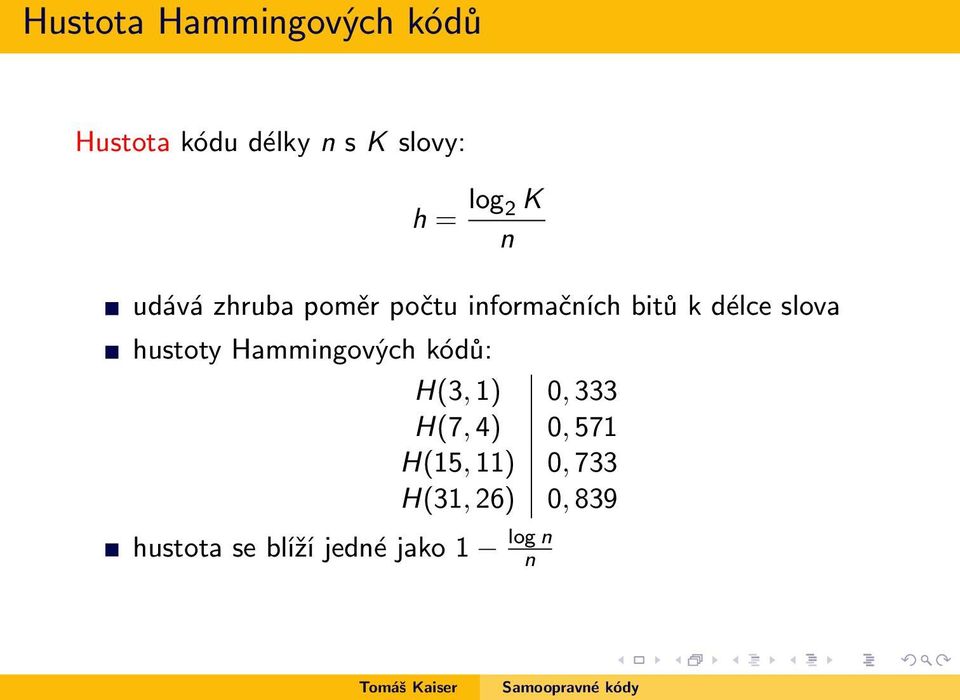

17 Hustota Hammingových kódů Hustota kódu délky n s K slovy: h = log 2 K n udává zhruba poměr počtu informačních bitů k délce slova hustoty Hammingových kódů: H(3, 1) 0, 333 H(7, 4) 0, 571 H(15, 11) 0, 733 H(31, 26) 0, 839 hustota se blíží jedné jako 1 log n n

18 Hammingovy kódy jsou perfektní Pro kód s délkou 7 a minimální vzdáleností dvou slov 3 má Hammingův (7, 4)-kód maximální možný počet kódových slov: pro kódové slovo c nechť B(c) je množina všech slov o vzdálenosti 1 od c pro různá kódová slova c jsou množiny B(c) disjunktní (protože vzdálenost dvou kódových slov je 3) v každé množině B(c) je 8 slov velikost sjednocení množin B(c) je tedy 8 16 = 128, což je přesně počet všech slov délky 7 Podobné kódy se nazývají perfektní, patří mezi ně mj. všechny Hammingovy kódy.

19 Aplikace Hammingových kódů: disková pole diskové pole RAID: zařízení obsahující několik synchronizovaných pevných disků řada typů, v původní specifikaci označení Level 0 6 RAID Level 2: ochrana proti výpadku 1 disku pomocí Hammingova kódu příklad konfigurace: 7 disků, z toho 4 informační a 3 kontrolní slovo o 4 bitech se převede na slovo kódu H(7, 4) (délky 7), na každý disk se uloží 1 bit

20 Hadamardovy kódy a Mariner 9 Mariner 9, první sonda na oběžné dráze kolem jiné planety (Mars, 1971):

21 Přenos obrázků z Mariner 9 černobílé snímky Marsu s 64 úrovněmi šedi v rozlišení vlivem kosmického záření a šumu zesilovače mnoho chyb nutnost kódování za daných podmínek by bylo možné navýšit objem přenášených dat zhruba na pětinásobek (hustota kódu by měla být zhruba 0, 2 nebo více) při odeslání každého bitu 5 : možnost opravy 2 chyb Hadamardův (32, 6)-kód umožnil opravu 7 chyb

22 Hadamardovy matice Hadamard (1893): Pokud pro prvky komplexní čtvercové matice řádu n platí a ij 1, pak det A n n/2. Hadamardova matice: čtvercová matice H s prvky ±1, kde každé dva řádky se shodují přesně v polovině prvků pro H platí v Hadamardově větě rovnost není těžké dokázat: je-li H řádu n, pak n = 1, 2 nebo násobek 4 Hadamardova hypotéza: pro každý z těchto řádů Hadamardova matice existuje hypotéza dokázána pro n < 668

23 Hadamardovy matice Hadamard (1893): Pokud pro prvky komplexní čtvercové matice řádu n platí a ij 1, pak det A n n/2. Hadamardova matice: čtvercová matice H s prvky ±1, kde každé dva řádky se shodují přesně v polovině prvků pro H platí v Hadamardově větě rovnost není těžké dokázat: je-li H řádu n, pak n = 1, 2 nebo násobek 4 Hadamardova hypotéza: pro každý z těchto řádů Hadamardova matice existuje hypotéza dokázána pro n < 668

24 Sylvesterova konstrukce Konstrukce Hadamardových matic řádu 2 k : H 1 = ( + ) ( ) + + H 2 = H 4 = ( ) Hi H H i+1 = i H i H i

25 Hadamardův (32, 6)-kód Kód použitý pro Mariner 9: H 32 = Hadamardova matice řádu 32 (získaná pomocí Sylvesterovy konstrukce) pro každý řádek r provedeme záměnu ve vektorech r a r dostaneme 64 slov délky 32, každé dvě se liší v 16 souřadnicích výsledný kód opravuje 7 chyb, hustota 6/32 = 0, 188 dostatečná

26 Reed-Solomonovy kódy Nechť p je prvočíslo: počítáme modulo p s čísly z množiny F p = {0,..., p 1} výsledná algebraická struktura je těleso velikosti p pro polynom f (x) s koeficienty z F p uvažme vektor (evaluace polynomu f ) [f ] = (f (1), f (2),..., f (p 1)) Reed-Solomonův kód RS(p, k) je tvořen všemi slovy [f ], kde f probíhá polynomy stupně < k

27 Vlastnosti Reed-Solomonových kódů Kód RS(p, k): délka p 1 p k kódových slov minimální vzdálenost p k Použití: přehrávače CD a DVD disků (jako součást komplikovanějšího schématu) čtečky čárových kódů dekodéry satelitního vysílání kosmické sondy (Voyager 2 snímky Saturnu, Uranu a Neptuna)

28 Vlastnosti Reed-Solomonových kódů Kód RS(p, k): délka p 1 p k kódových slov minimální vzdálenost p k Použití: přehrávače CD a DVD disků (jako součást komplikovanějšího schématu) čtečky čárových kódů dekodéry satelitního vysílání kosmické sondy (Voyager 2 snímky Saturnu, Uranu a Neptuna)

29 Shannonova věta viděli jsme, že Hammingovy kódy mají sice hustotu rostoucí k 1, ale pravděpodobnost správného dekódování (spolehlivost) klesá k 0 je možné prodlužováním kódu zachovat hustotu a zvyšovat spolehlivost? Shannon (1948): Pro každé p < 1/2 a κ < 1 H(p) existují kódy s hustotou κ a spolehlivostí libovolně blízkou jedné. pro κ > 1 H(p) se naopak spolehlivost dlouhých kódů blíží k 0 důkazy nekonstruktivní, explicitní konstrukce obtížný problém Entropická funkce H(p).

30 Shannonova věta viděli jsme, že Hammingovy kódy mají sice hustotu rostoucí k 1, ale pravděpodobnost správného dekódování (spolehlivost) klesá k 0 je možné prodlužováním kódu zachovat hustotu a zvyšovat spolehlivost? Shannon (1948): Pro každé p < 1/2 a κ < 1 H(p) existují kódy s hustotou κ a spolehlivostí libovolně blízkou jedné. pro κ > 1 H(p) se naopak spolehlivost dlouhých kódů blíží k 0 důkazy nekonstruktivní, explicitní konstrukce obtížný problém Entropická funkce H(p).

31 Literatura W. Cary Huffman, V. Pless: Fundamentals of Error-Correcting Codes, Cambridge University Press, J. H. van Lint: Introduction to Coding Theory, Springer, M. Malek: Coding Theory, poznámky k přednášce na adrese Class/Hadamard.pdf Wikipedia, hesla Error detection and correction Forward error correction Hamming code

32 Děkuji za pozornost.
